Как сделать печное отопление с водяным контуром

Выбор оборудования

Паровой котел в разрезе

Для того чтобы провести паровое отопление своими руками, придется сначала приобрести некоторое оборудование. Рассмотрим подробнее, что это за оборудование и как оно должно использоваться.

1.      Паровой котел. Как уже отмечалось выше, выбор котла зависит от площади помещения.

2.      Расширительный бак: служит для преобразования воды в пар и его подачи в систему. Объем расширительного бака зависит от мощности котла и обычно не меньше 30 литров. Бак может быть как открытым, так и закрытым. Закрытые баки, в целях безопасности, обязательно должны иметь манометр и предохранительный клапан для сброса повышенного давления.

3.      Трубы. Носителем тепла в системе выступает горячий пар. Поэтому нельзя использовать пластиковые или пропиленовые трубы. Только металлические: стальные, оцинкованные или медные. Стальные – самый экономичный вариант из перечисленных, но подвержены коррозии. Для монтажа потребуются сварочные работы. Медные трубы – самые дорогие. Оцинкованные или нержавеющие трубы – наиболее популярный вариант, так как менее дорогие, чем медные, и, в то же время, более устойчивы к воздействию пара, по сравнению со стальными. Монтаж парового отопления с нержавеющими трубами осуществляется на резьбовых соединениях.

4.      Радиаторы. Служат для увеличения площади теплопровода в каждой конкретной точке обогрева помещения. Крепятся к трубам с помощью фитингов.

Нюансы при использовании парового отопления от печи

В кирпичных печах с теплообменником в дымоходе образуется больше сажи, чем обычно, и его приходиться чаще чистить.

При самотечной системе печь придется сооружать в подвальном помещении, чтобы конденсат свободно стекал в нижнюю точку.

Не следует пренебрегать установкой клапанов – они необходимы для безопасности и предотвращения аварий. Поскольку для насоса требуется электричество, нужно учитывать, что в случае отключения от сети остановить работу печи будет невозможно.

Отопление в деревянном доме

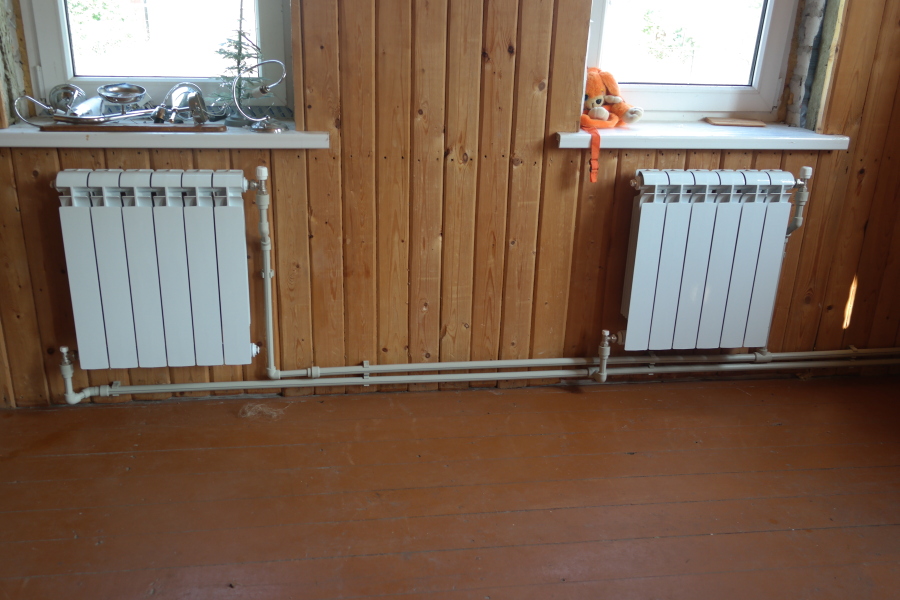

Паровое отопление в деревянном доме устанавливается по тому же принципу, что и в кирпичном. Необходимо лишь соблюдать меры пожарной безопасности – защищать деревянные поверхности от перегрева.

Советы и рекомендации

Рекомендуется периодически прочищать дымоход от скопления сажи. Чтобы конденсат спокойно перетекал по обратной линии, следует собирать печь как можно ниже, желательно в подвале.

Нельзя игнорировать монтаж клапанов, чтобы не допустить аварийной ситуации.

На стадии составления схем, расчетов количества материалов, обратитесь за консультацией к профессионалам. Наймите опытного сварщика, чтобы все швы были цельными, прочными.

Не стоит оставлять заслонку открытой: дом будет выхолаживаться.

Пример собственноручного изготовления теплообменника рассматривается в нижеследующем видео:

Описание схемы

Котёл отличается компактными размерами. Для него не требуется оборудовать котельную. Его устанавливают в помещении. Производители предлагают множество разновидностей отопительного оборудования, которые отличаются нагревательным элементом, автоматическим управлением, дизайном.

В качестве нагревательного элемента в топке может быть использован ТЭН или электроды. Чаще всего выбирают ТЭНовое оборудование. Вода поступает в парогенератор, где нагревается и преобразуется в пар. Далее теплоноситель поступает в систему отопления. Оборудование предусматривает блок управления, с помощью которого можно регулировать температуру воды.

Система будет работать в определённые промежутки времени, поддерживая постоянную температуру в доме. Бойлер оснащен аварийным отключением в случае отсутствия воды в генераторе, снижения электрического напряжения, возникновения протечек.

Обогревательным элементом могут быть электроды. В парогенератор устанавливают 2 электрода. Между ними находится вода. Процесса электролиза не возникает, потому что на электроды подаётся переменное напряжение частотой 50 Гц. Ток проходит от одного элемента к другому, нагревая воду.

Неудобство котлов данного типа заключается в том, что электроды необходимо регулярно менять. Это предусмотрено технологией. Со временем они истончаются. Обогрев прекращается или становится неэффективным.

Паровое отопление может работать с низким и высоким давлением. Температура пара, который подаётся из электрического котла в систему, зависит от давления в парогенераторе. При атмосферном давлении вода закипает при 100 0С. Для получения пара требуется продолжительное время.

Чтобы работа топки была более эффективной, давление повышают. При показателе 0,2 МПа температура воды повышается до 120 0С за короткий период времени. При 0,5 МПа пар разогревается до 150 0С. В системе отопления используют насыщенный пар. Его получают при увеличении давления в 22,5 МПа. Вода закипает в считанные минуты. Для обустройства отопления в частном доме используют систему с низким давлением, 0,7 МПа.

• котёл, функционирующий от электроэнергии;
• гидравлический затвор, который контролируют выход пара;
• падающий паропровод; на нём устанавливают воздушную трубку; она соединена с атмосферой; трубка необходима для продувки системы при запуске;
• паровой вентиль, который устанавливают на входе отопительного прибора;
• из радиатора выходит труба; на ней устанавливают тройник с пробкой; тройник необходим для того чтобы контролировать выход конденсата; он обеспечивает полную теплоотдачу пара в радиаторе;
• отвод конденсата;
• перепускные петли для сбора конденсата;
• бак для жидкости;
• насос;
• труба, по которой вода поступает в котёл.

Проходя по магистрали отопления, пар отдаёт своё тепло. При этом он охлаждается, преобразуясь в жидкость. Конденсат оседает на нижней стенке трубы и стекает вновь в котёл, где происходит его нагрев. При гидравлической системе обратную трубу устанавливают под наклоном. Конденсат проходит в топку под действием гравитации. Для более эффективного оттока жидкости и для лучшей наполняемости котла, используют циркуляционные насосы.

Рекомендуют использовать монтаж с верхней проводкой труб. При нижней обвязке конденсат будет проходить навстречу пару. Жидкость может подняться выше уровня пара, блокируя его поступление в радиатор или трубу. Данное явление может привести к гидравлическому удару. Чтобы этого не произошло, предусматривают отводные петли для конденсата.

Как правильно рассчитать паровую систему

Остановив свой выбор на паровой системе, предстоит составить проект ее расположения в здании и выполнить предварительные вычисления.

Есть два варианта:

• произвести расчет основных компонентов парового отопления своими силами;
• обратиться за помощью к профессионалу – проектировщику.

Второй способ решения этого вопроса наиболее предпочтительный. Ведь только специалист, имея за плечами не один, удачно реализованный, проект по обустройству отопительной системы, способен учесть все пожелания владельца, не забыв о нормативных требованиях.

Если нет возможности и желания обращаться к проектировщику, можно приступить к самостоятельному расчету системы отопления паром. Можно использовать нормативы и полезные рекомендации из специальной литературы, например, из справочника проектировщика.

Для расчета предстоит взять план своего дома и посчитать площадь, которую требуется отопить. Затем обозначить места расположения радиаторов отопления.

При паровом отоплении часто используют вместо батареи регистры, выполненные из оцинкованных или оребренных труб. Они могут иметь дизайнерское оформление

Радиаторы подбирают в зависимости от требуемой мощности

Причем, важно учитывать технические характеристики понравившегося прибора – он должен выдерживать нагрузку при работе с паром

Чугунные радиаторы лучше не использовать в устройстве парового отопления редко посещаемой дачи. Постояв холодными длительное время, они могут не справиться с резким нагревом и лопнуть

Рассчитывать длину паро- и трубопровода для конденсата лучше всего, находясь в самом помещении. Так удобнее планировать высоту их прокладки и места установки радиаторов, если они понадобятся.

Для парового отопления можно использовать металлические трубы из оцинкованной стали или меди

Подсчитав нужное количество погонных метров трубы, не стоит забывать о паровой арматуре – вентилях, тройниках, при необходимости – конденсатоотводчиках, насосе.

Для определения мощности парового котла потребуется вычислить объем всех отапливаемых помещений и умножить эту цифру на показатель требуемого количества энергии для обогрева 1 м3. Этот показатель зависит от региона проживания. Так, для европейской части показатель составляет 40 Вт.

Можно подсчитать мощность котла для 3-х комнатного дома с высотой потолков 2,6 м.

Сначала надо вычислить площадь отдельных помещений:

• 1-я комната: 5*2,95=14,75 м2;
• 2-я комната: 3*2,45=7,35 м2;
• 3-я комната: 2*5,4=10,8 м2.

Затем предстоит вычислить объем всего дома: 14,75*2,6+7,35*2,6+10,8*2,6= 38,09+19,11+28,08= 57,02 м3.

Теперь полученный объем надо  умножить на потребности в тепле: 57,02*40 Вт=2288 Вт. К полученному значению надо добавить запас мощности не менее 20%: 2288*1,2=2745,6 Вт или около 3 кВт.

Второй вариант определения мощности – по площади. Условно принимается, что для отопления каждых 10 м2 требуется 1 кВт мощности котла + 30% запаса, если высота потолков не превышает допустимый уровень до 2,7 м.

Причем, нужно покупать агрегат на 20-30% превышающий вычисленный размер мощности. На практике специалисты советуют брать котел не менее, чем на 30% мощнее, чтобы он не работал на предел своих сил.

Использовать для парового отопления можно только сертифицированный агрегат. Брать самопальный котел весьма опасно – можно серьезно пострадать при его взрыве

Выбирать паровой котел следует от проверенного производителя. Агрегат должен иметь сертификат качества и гарантию завода, его выпустившего. Паровой котел обязательно оснащают предохранительным клапаном. Также, потребуются приборы контроля температуры и давления и редуктор для нормализации давления, если это потребуется.

Двухтрубная система

Система парового отопления может быть двухтрубной. В этом случае пар и конденсат проходят по разным трубам. Расходного материала потребуется больше, но риск гидроудара в магистрали минимален.

При однотрубной системе уровень конденсата может превышать уровень пара. Выход теплоносителю перекрывается. Это приводит к резкому повышению давления в приборе или в трубах. Происходит гидроудар, который может сопровождаться разрывом магистрали. При двухтрубной системе конденсат отводится и не мешает теплоносителю поступать к приборам в помещении. Паровое отопление на даче делают своими реками по определённой схеме.

1. Устанавливают котёл и радиаторы на предусмотренные для них участки в доме.
2. Из котла выводят дымоход под углом в 300.
3. Необходимо установить расширительный котёл на чердаке.
4. Из радиаторов выводят патрубки для ввода пара и для вывода конденсата. Чтобы обогрев был эффективным, пар должен заходить в прибор сверху. Для конденсата делают выход снизу.
5. Из расширительного бака под наклоном выводят трубу, по которой будет подаваться теплоноситель. Её соединяют с горячим контуром: подсоединяют все радиаторы.
6. Проводят соединение паровой магистрали с выходным патрубком в котле.
7. Из последнего радиатора выводят конденсатопровод. Его соединяют посредством фитингов с нижними патрубками в радиаторах.
8. Для сбора конденсата предусматривают ёмкость. Конденсатопровод подходит к ней вертикально.
9. Из бака выводят патрубок для выхода жидкости. Укрепляют трубу, под наклоном к котлу. На выходе из ёмкости устанавливают фильтр для воды и циркуляционный насос, который будет нагнетать жидкость в водяной контур, находящийся в котле. Перед насосом рекомендуют вывести воздушный патрубок. Через него воздух пройдёт в атмосферу, что предотвратит завоздушивание насоса.
10. Магистраль замыкают. Все соединения проверяют, опрессовывают.
11. Проводят тестирование отопительной системы.

Чтобы иметь возможность провести горячий водопровод в доме, необходимо предусмотреть дополнительный контур. По нему горячая вода будет подходить из котла к бытовым приборам на кухне, в ванной, в санузле. При водяном отоплении контур может быть выведен из расширительного бака. При паровом обогреве магистраль для горячей воды выходит из ёмкости для сбора конденсата.

Рекомендуем: Как устроена печь с паровым отоплением?

Чтобы не вносить коррекции в трубопровод дачного отопления, рекомендуют приобретать двухконтурные котлы или оборудовать печи дополнительным теплообменником. Из печи или из котла уже имеется выход для водопровода. Если печь с теплообменниками построена самостоятельно, то из одного змеевика выводят паропровод, из другого патрубок для горячей воды.

Монтаж парового отопления на даче является выгодным предприятием. Для небольшого жилища хорошо подойдёт однотрубная система. Для многоэтажных коттеджей рекомендуют продумать двухтрубную магистраль.

Конденсат используют для бытовых нужд: вода горячая, остывает до температуры 60 0С. Для монтажа отдельного трубопровода ГВС приобретают котлы с двойным водяным контуром.

YouTube responded with an error: The request cannot be completed because you have exceeded your quota.

Дополнительные рекомендации

Чтобы теплообменник не зарастал накипью, заливайте в систему только обессоленную воду. Часто домовладельцы собирают для этих целей дождевую.

По той же причине лучше приобретать модель с охлаждающим змеевиком в теплообменнике, а не с подачей воды непосредственно в бак.

Не курите в доме с системой из алюминиевых радиаторов. В них образуется водород, выходящий наружу через воздухоотводчик или кран Маевского.

В период простоя отопителя теплообмен в его баке приобретает обратное направление. Чтобы вода в контуре остывала медленнее, рекомендуется сделать байпас с кранами, по которому среда будет двигаться в обход прибора.

К слову, несложно изготовить твердотопливный котел своими руками.

Двухтрубное отопление

Подворцы утверждают, что для больших балаганов лучше всего подойдёт двухтрубное отопление. Печь устанавливают на отдельной площадке, которую выкладывают из шамота. Площадку устанавливают на расстоянии в 1,5-2 м от растений, чтобы не допустить обгорания листьев. Паровое отопление теплицы своими руками сделать возможно, но при монтаже необходимо соблюдать некоторые правила.

1. Из печи выводят контур для паропровода коллекторного типа. Основная труба идёт вдоль одной стороны теплицы. Из неё делают выходы с шагом в 2 м. Они предназначаются для монтажа обогревательной магистрали, которую располагают поперёк площадки. По ним будет проходить пар.
2. Какую развязку используют для парового отопления? Как сделать циркуляцию для теплицы? Развязку труб делают сверху, если высота балагана 3 м. Участки соприкосновения труб с крышей выкладывают асбестовыми листами. Трубы идут под наклоном 5 мм на 1 пог. м.
3. При нижней развязке рекомендуют устанавливать поперечные трубы с шагом в 4-5 м. Их укладывают на земляные валы, которые идут вдоль грядок. Если есть возможность, то магистраль прячут под землю. Глубина не должна быть менее 50 см. В противном случае корни растений получат ожог.
4. Трубы можно не прятать под землю, а уложить их на гребни грядок, но расстояние до рассады не должно менее 40 см.
5. С противоположной стороны монтируют конденсатопровод. В нём тоже предусматривают отверстия для входа труб. Они должны соответствовать разметке на паропроводе. В противном случае произойдёт перекос магистрали, что даёт дополнительную нагрузку на трубы.
6. Конденсат собирается в отдельной магистрали и проходит в накопительную ёмкость. Из неё можно предусмотреть кран для подачи горячей воды. ГВС можно провести в теплице своими руками.
7. Из бака делают выход для отвода жидкости к котлу: необходимо соблюдать наклон трубы.
8. На контуре устанавливают водяной фильтр и циркуляционный насос. Он призван нагнетать жидкость в парогенератор, который находится в печи.
9. Около насоса рекомендуют сделать пароотвод, чтобы не допустить завоздушивания системы.

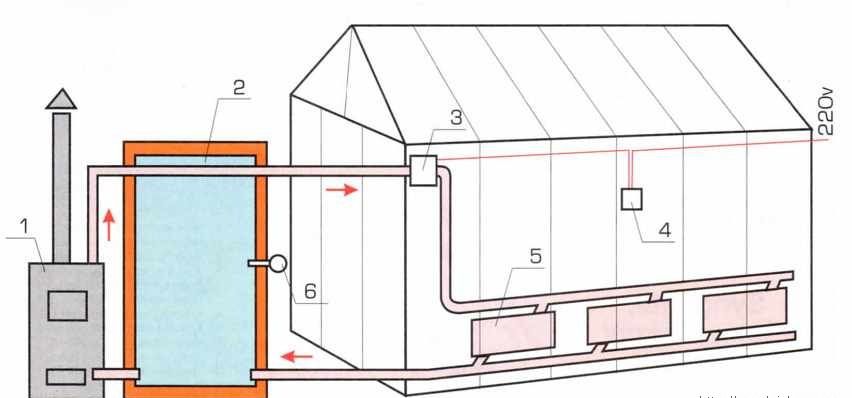

Схема обогрева теплицы

На каждом узле соединения паропровода устанавливают регуляторы температуры. Они необходимы, чтобы не допустить повышенных показателей в магистрали. С их помощью можно регулировать температуру в отдельных секциях парника.

Если на одном участке высадили рассаду, то она требует больше тепла, нежели растения, которые растут в парнике уже несколько недель. Рекомендуют предусмотреть вентили, чтобы иметь возможность перекрыть систему парового отопления в теплице, и прекратить обогрев, если это необходимо.

Трубы используют оцинкованные. Для паропровода выбирают диаметр 115 мм. Для отвода конденсата используют контур с меньшим диаметром, 70 мм, толщина стенки 2,5 мм. На него выпадает небольшая нагрузка: пар охлаждается, давление снижается.

Нижняя развязка магистрали походит на систему «тёплый пол». Для неё можно установить автоматику, чтобы отопление проходило более эффективно: отключалось при достижении определённых показателей температуры и включалось, если параметры снижаются. Для автоматики потребуется электрическая распределительная коробка.

При однотрубной схеме не требуется устанавливать циркуляционный насос. Используют систему гравитационного типа. Если площадь теплицы более 300 м2, то рекомендуют установить 2 печи и для каждой части балагана установить свой контур.

В парниках большой площади рекомендуют обустроить двухтрубную систему парового отопления. Котлы устанавливают на любом топливе. Подбирают топки определённой мощности. В теплицах с высокими потолками делают верхнюю развязку труб.

Если балаган низкий, то магистраль укладывают на почву или под землю. Необходимо своевременно установить определённую температуру в трубопроводе, чтобы не допустить ожог вегетативной и корневой части растений.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Конструкция устройства

Решив оборудовать своими руками эконом-печь на воде, многие сталкиваются с проблемой, где взять чертежи устройства данной конструкции. В наш век технологий получение такой информации — сущий пустяк. Более того, поняв принцип действия такой печи, многие стараются создать собственный вариант, и порой такие попытки приводят к появлению очень эффективных образцов.

Детали могут отличаться, но основные узлы такого устройства неизменны.

Вот перечень этих частей:

1. Парогенератор. Устройство, обеспечивающее поступление воды и преобразование её в пар. Принцип действия хорошо известен тем, кто знаком с самогоноварением.
2. Пароперегреватель. Это приспособление служит для перегрева пара выше температуры 500°C.
3. Вспомогательные узлы. Они могут быть различными в зависимости от конструкции, но соединительные шланги и трубки — это обязательные элементы любого подобного устройства.
4. Расширительный бачок или другая ёмкость для хранения воды.
5. Печь. Форма и материалы, из которых делают подобные печи, настолько разнообразны, что нет смысла перечислять их. По сути, любую печку, работающую на дровах, торфе или угле, можно использовать для переоборудования в паровую.

Виды теплоснабжения с использованием кирпичной печи

После осознания эффективности печного отопления, можно поработать над правильным выбором способа обогрева здания. С этой целью используются стандартные схемы теплоподачи от печки с той разницей, что котел будет замещать традиционная конструкция из кирпича.

Дело в том, что с помощью этого критерия можно легко рассчитать максимальную скорость охлаждения теплоносителя при его прохождении по транспортной магистрали. Учитывая этот фактор, можно с уверенностью говорить о выборе вида отопления помещения с использованием печи. Поэтому, чаше всего пользуются:

• водяным;
• воздушным;
• паровым отоплением.

А теперь более подробно.

Водяной способ отопления

Главный элемент при таком отоплении – теплообменник.

Его функция: передача тепла воде, находящейся в системе, которое образуется в результате сгорания топлива: дров, угля, брикетов и т.п. Обычно его изготавливают своими руками, поскольку не существует единого стандарта топочных камер. С этой целью пользуются жаропрочной сталью (толщина ≥ 2 мм).

За конструкцией, такие водяные печи бывают разными. Главное: максимальное обеспечение контакта зоны сгорания топливных материалов с теплообменником. Одной из наиболее эффективных, является П-образная форма теплообменника.

Учитывая удельную теплоемкость, другие физические характеристики наиболее популярным вариантом является конструкция из стали. Перед свариванием, необходимо выполнить чертеж теплообменника, учитывая такие условия:

• размеры камеры для топлива должны быть идентичны внутренним габаритам устройства;
• если магистраль будет открытого типа, то для ее монтажа использовать трубы диаметром 40 мм, а если закрытого – то 32 мм;
• теплообменник необходимо монтировать в процессе сооружения печи. Если же вы хотите использовать старую печную конструкцию, то все равно ее придется разобрать, чтобы была возможность доступа к топочной камере.

Для того, чтобы разводка батарей не предоставила больших хлопот, лучше всего печь с наличием водяного контура разместить у стены. Кроме того, обязательным элементом такой системы отопления является расширительный бак.

Если нагревательный контур, бак, другие элементы сварены на высоком техническом уровне, контур всегда заполнен водой, а циркуляционный насос работает безотказно, то водяная система отопления будет не только очень эффективной, но и полностью безопасной.

Воздушное

Если в печке сделать дымоходные каналы с максимально допустимой площадью, то такой вариант обеспечит качественный обогрев комнаты. Сразу необходимо заметить, что таким способом можно отопить только небольшое помещение.

Как альтернатива – установить теплообменник, на подобии каминного теплоснабжения. Для этого необходима герметичная конструкция, в которой нагревание воздуха будет происходить естественным циркуляционным путем, а сам воздух будет подаваться специальными транспортировочными каналами.

Хотя, практически, создание такого вида отопления – дело не совсем простое. Связано это с тем, что значительная часть верха предназначается для дымохода. А допустить контакт воздуха с угарным газом никак нельзя. Плюс к этому, эффективное воздушное теплоснабжение возможно при наличии камеры большого объема. Кроме того, к минусам конструкции можно отнести:

• запрет на использование старой печи;
• размеры подводных каналов, которые должны быть диаметром не меньше 100 мм, что вызывает некоторые сложности их монтирования в печи;
• необходимость установки вентиляторов на каналах: чтобы такое отопление было высокоэффективным.

Поэтому, такой вид отопления практикуется очень редко.

Возможные схемы воздушных каналов

Паровое

Для создания парового отопления от печки необходимо запастись специальным оборудованием, поскольку вода должна нагреваться выше 100⁰С.

Обычно для таких целей пользуются заводским паровым котлом, температуру в котором контролирует целая группа приборов.

Горячий пар, формирующийся в теплообменнике, подается в трубопровод воздушным насосом. Вода поступает автоматически, в зависимости от падения ее давления.

Главной проблемой при воплощении такого проекта в жизнь является наличие очень мощной камеры для топки. Кроме того, при создании конструкции для парового отопления необходимо обеспечить размещение всего оборудования рядом с теплообменником, что не так-то просто. Плюс к этому, исключается возможность использования механизма, с помощью которого можно было регулировать подачу теплоносителя в систему.

Учитывая все «за» и «против» можно сделать вывод, что оптимальный вариант отопления с помощью печи – водяное отопление, которое остается самым простым в монтировании, обслуживании, и наиболее эффективным в плане теплоотдачи.
