Оснащение печи-буржуйки водяным контуром

Достоинства комбинированной отопительные системы

  • Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
  • Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.

Внешний вид печи может быть выбран владельцем дома

  • В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
  • Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.

Автономные системы

Чаще гараж приходится оборудовать собственной, независимой от внешних источников энергии системой. По необходимости, автономное отопление бывает:

  • Постоянным. Гараж отапливается круглосуточно, в этом случае в целях экономии гараж утепляют.
  • Периодическим. Если тепло нужно только на час или два. Подойдёт для холодных гаражей, затраты на монтаж оборудования минимальны.

Достоинством автономной системы отопления является независимость от внешних источников энергии. Подойдёт, если в гараже не нужна постоянно плюсовая температура.

  • Возможность замерзания воды в батареях.
  • Расходы на топливо, его поиск, переработку, складирование.
  • Тратятся время и силы на сжигание топлива.
  • Повышенная пожарная опасность.

Чтобы нагреть гараж, затрачивается определённое количество энергии. Получить её можно, сжигая топливо — энергоноситель. Вне зависимости от вида топлива система отопления бывает:

  • Локальная. Нагрев воздуха происходит в месте сгорания топлива. Применяется чаще для быстрого прогрева гаража во время проведения ремонтных работ.
  • Центральная. Тепло улавливается и распределяется равномерно по гаражу. Бывают системы с циркуляцией жидкого теплоносителя по трубам и батареям, и калориферные — с воздуховодами. Отлично подходит для постоянного поддержания температуры. В качестве теплоносителя лучше использовать не воду, а незамерзающий антифриз на основе этиленгликоля.
  • Смешанная. Для экономии центральная система поддерживает положительную температуру, а если есть необходимость быстро разогреть воздух — в дело вступает буржуйка на дровах или газовая керамическая горелка.

Преимущества совмещенной системы и недостатки

Печка с котлом отопления каменка традиционного типа состоит из таких компонентов, как колосники, дымоотводный канал, зольник и камера для топки. Эти атрибуты классической деревенской печи знакомы любому жителю деревни. Что касается современных печек, то визуально они почти полностью идентичны, однако они обладают несколько иными характеристиками:

  • Простая деревенская печь за час работы выделяет не более 6500 Ккал тепла. Этого количества тепла хватит на обогрев дома с небольшой площадью. Данный метод отопления идеально подойдет для дачного домика.
  • Если печное отопление скомбинировать с водяным, то производительность повысится в несколько раз. Также можно будет обогреть и большую площадь дома. При этом будет сжигаться то же самое количество твердого топлива. Кроме этого, в атмосферу будет выбрасываться не так много отработанных газов, что позволит повысить экономичность системы.
  • Для того чтобы добиться еще более высокой эффективности, можно совместить  такие две отопительные системы, как конвекционную и водяную. Во время одновременной работы двух систем будет суммироваться их производительность. За один час работы такой тандем будет вырабатывать до 21000 Ккал. Такого количества тепла хватит для обогрева дома с площадью до 300 кв. метров.
  • Важным преимуществом такой отопительной системы можно назвать доступность топлива. Обычно для работы такой отопительной системы применяются дрова или дрова и уголь. Такое топливо является наиболее доступным и стоит относительно недорого.

  • Печь с котлом водяного отопления не нуждается в постоянной топке. Чтобы такая система функционировала, потребуется закладывать топливо всего 2 раза в день. Независимо от того, какая температура на улице, в доме можно будет создать наиболее оптимальный для вас микроклимат.
  • КПД обычной деревенской печи достигает максимальной отметки в 50%. В случае если скомбинировать две отопительные системы, то этот показатель повысится до отметки в 85%. С учетом того, что для организации отопительной системы используется печь на дровах, то такой показатель является идеальным.

Есть у печного отопления и свои недостатки. Такая печь-котел для отопления дома может быть монтирована не только в дачном или деревенском доме, иногда ее устанавливают в загородных домах, относящихся к элитной категории. Иногда такие печные котлы отопления могут выполнять не только роль источника тепла, но и декоративную задачу.

Некоторые рекомендации

Создать водяную рубашку для печи своими руками несложно. И уже ее можно вмонтировать в любую печку – металлическую или кирпичную. Отопление дома дровами чревато частой возней с отопительным оборудованием, но при отсутствии газа другие альтернативы выглядят более дорогими. Для реализации более эффективного обогрева жилища, воспользуйтесь нашими рекомендациями:

  • Не экономьте на толщине листового железа – помните, что от этого зависит продолжительность срока службы печи;
  • Обязательно используйте термометры и манометры для контроля рабочих параметров системы отопления;
  • Не используйте альтернативные теплоносители, не отличающиеся стойкостью к высоким температурам;
  • Обеспечьте избавление от тепловых потерь – это позволит рассчитывать на экономное расходование дров на отопление жилища.

Эти советы позволят сделать отопление частного дома на дровах более эффективным.

Требования к отоплению

При организации водяного отопления нужно учесть такие моменты, непосредственно касающиеся здания:

  1. Теплоизоляция. Обогрев бесполезен, если стенки строения холодные. Теплый воздух не будет удерживаться внутри.
  2. Герметичность. Устранение сквозняков значительно повышает эффективность обогрева. Слишком интенсивная циркуляция воздушных масс приводит к быстрому остыванию гаража, увеличению расхода топлива.
  3. Надежность основания. Здание должно располагаться на фундаменте либо как минимум на стяжке. Зимой холод поступает еще и от земли, цементный слой снижает выстуживание.

Эти требования следует учесть еще на этапе возведения гаража. Если отопление планируется организовать для уже готового объекта, то необходимо приложить максимум усилий к утеплению конструкции.

Отопительный контур проектируется в соответствии с такими требованиями:

  1. Безопасность. Обязательно отсутствие открытого огня, минимизация риска взрыва или попадания в помещение угарного газа.
  2. Автоматизация. Для безопасного и удобного пользования, в схеме нужно предусмотреть функцию автоматической поддержки рабочих параметров.
  3. Независимость. Требование относится к системам, использующим для нагрева воды электроэнергию. Скачки напряжения в сети не должны создавать сбои в работе оборудования.
  4. Экономичность. Даже самую надежную отопительную систему нельзя отнести к удачным, если эксплуатация ее приводит к большому расходу топлива. В гараже не требуется прогревание воздуха до температур, принятых для жилого дома. Хватит и 8-12°С.

Основные преимущества буржуйки с котлом водяного отопления

Устройство печи с полостью для подогрева теплоносителя позволяет длительное время удерживать стабильно высокий температурный показатель. Достигаются такие параметры за счет горячих испарений, всесторонне омывающих емкость. Кроме этого, такая модель буржуйки обладает следующими характеристиками:

Высокая производительность и низкая себестоимость, в сравнении с другими видами печей, позволяет буржуйке с водяной рубашкой занимать первое место в рейтинге популярности.

  • Розжиг печного устройства производится любым твердым горючим материалом: углем, дровами, опилками и т.д.
  • Буржуйка с водяным контуром не потребляет электричества. Принцип ее работы основан на системе естественной циркуляции.

Плюсы и минусы такой печи

Перед тем как принимать решение о целесообразности изготовления буржуйки в гараж, необходимо взвесить все «за» и «против» такого действия.

Преимущества печи – буржуйки для отопления гаража:

  • Высокая эффективность. Отдача от такой печи будет не в пример выше большинства современных отопительных приборов. КПД качественно собранной буржуйки будет в пределах 85 – 95%, что просто рекорд без применения дополнительных приспособлений (конвекторов, например).
  • Универсальное предназначение. Можно использовать в качестве топлива практически все горючие материалы: древесные опилки, лакокрасочные отходы и отработанное масло.
  • Бюджетная стоимость. В отличие от большинства отопительных приборов, это простой и дешевый вариант. Даже если не говорить о полноценной системе отопления, буржуйка намного дешевле и экономичней при использовании.
  • Быстрая растопка и прогревание помещения. Уже спустя считанные минуты в гараже станет ощутимо тепло, причем нагрев происходит боле – менее равномерно, в отличие от тех же каминов и конвекторов.
  • Возможность самостоятельного монтажа даст дополнительное преимущество при определенных «мужских» навыках работы с инструментом. При этом можно посчитать, что даже покупка нового агрегата намного экономичней других устройств с аналогичным предназначением.

Несмотря на очевидные плюсы этого варианта, не стоит считать его единственным возможным и идеальным. Буржуйка для гаража также имеет и свои недостатки, о который и пойдет дальше речь.

Отрицательные стороны использования:

  • Обязательная установка дымохода. Помимо очевидной причины — отвод продуктов горения, существует еще один важный нюанс: высота дымохода должна быть не менее четырех метров, иначе в печи не будет нужной тяги. Такая особенность конструкции не всегда удобна для размещения, а также тянет дополнительные материальные затраты.
  • Регулярная чистка дымовой трубы. Сажа и копоть быстро забивают выходное отверстие и могут привести к пожароопасным ситуациям. Поэтому небольшой диаметр трубы необходимо прочищать каждую неделю, а увеличенный диаметр — ежемесячно.
  • Корпус печи быстро остывает. Выделение тепла происходит непосредственно во время горения. Как только топка перегорает, печь сразу же начинает остывать. Частично эта проблема решается при помощи кирпичной кладки, обложенной вокруг корпуса. Кирпичи остывают не так быстро, отдавая тепло в окружающий воздух.

Стоит ли связываться с таким источником обогрева — решать вам, а для тех, кто заинтересовался, наша статья представит схемы и особенности самостоятельного изготовления.

Среди всего разнообразия такое устройство пользуется отличным спросом. Многие изделия фабричной сборки выполнены именно в форме прямоугольного короба. Такая буржуйка не занимает много места и отличается рациональными габаритами.

Основные нюансы изготовления:

  1. Размеры буржуйки определяются приведенными чертежами. Обычно они подгоняются под имеющийся размер заготовки.
  2. Используемые металл должен быть не менее 4 – 5 мм, иначе срок службы будет небольшой.
  3. Дымоход располагается в задней части печи. Новые модели буржуек предлагают размещение спереди, поэтому посмотрите оба варианта. Стык дымохода необходимо дополнительно усилить, это место прогорает в первую очередь.
  4. Колосниковой решетки в традиционной буржуйке нет, но можно встретить варианты ее использования. Также лучше приварить дополнительную перегородку, чтобы увеличить коэффициент отдачи.
  5. Желательно сделать также и зольник — специальное отверстие для очистки от отработанного шлака. Это облегчит процесс эксплуатации.
  6. Чтобы отдача была максимальной, можно использовать полосовую сталь. Таким образом, увеличивается поверхность обмена за счет дополнительных ребер.

Корпус можно сделать в вертикальной плоскости или горизонтально направленным. На производительность это не повлияет, просто вертикальная буржуйка занимает меньше места. С другой стороны, придется чаще подкидывать топливо, что не всегда подходящий вариант. Вокруг всего периметра необходимо сделать соответствующий защитный экран, чтобы обеспечить необходимую пожарную безопасность

Это очень важно, особенно для оборудования, изготовленного своими руками

Оснащение печи-буржуйки гидроконтуром

Чтобы убрать этот значительный конструктивный минус, такие тепловые агрегаты оборудуют добавочной системой отопления.

Цель такой доработки находится в увеличении общей теплоёмкости, что даст возможность длительнее хранить благоприятную температурный режим в помещении и, поэтому, реже топить печь.

Нагрев носителя тепла выполняется конкретно от камеры сгорания печи. Для этого есть несколько вариантов:

  1. Обустройство «карманов» на боковых стенках, в которые наливается тепловой носитель.
  2. Установка бачка для воды с отводами к системе традиционного отопления.
  3. Процесс установки коллектора вокруг дымохода очень близко от печи, проходя через который воздух нагревается конкретно от дымоотвода.
  4. Установка водогрея в камере сгорания печи.

Буржуйку можно применять для традиционного отопления

Приступая к изготовлению буржуйки с водогреем, домашний умелец ориентируется, в первую очередь, на присущие в наличии материалы и сам определяет способ нагрева.

К плюсам данного устройства теплоснабжения относится её быстродействие. Помещение можно прогреть до подходящей температуры слишком быстро, причём поддерживать необходимый уровень на протяжении долгого времени.

К минусам как правило относят такие моменты:

  1. Подобная печь просит непрерывного внимания и своевременного подогрева в течении 24 часов.
  2. В доме за городом, где вы появляетесь иногда в виде теплоносителя необходимо применять незамерзающий антифриз или минеральные масла, лучше трансформаторное, однако можно и обычную отработку. В другом случае вода в зимний период замёрзнет и разорвёт детали системы обогрева. Ремонт в холодное время суток нереален.

Печь железная с водяной рубашкой обладает большим уровнем КПД

Уход и обслуживание буржуйки

Печь-буржуйка, несмотря на свои небольшие габариты, относится к устройствам с повышенной пожарной опасностью. К ним предъявляются особенные правила в отношении пожарной и санитарной безопасности. Соблюдение пользователями таких правил эксплуатации сохранит им здоровье от возможности отравления угарными газами и защитит имущество от пожара.

Для эффективной и пожаробезопасной эксплуатации такой конструкции печки требуется знать и исполнять несколько важных рекомендаций:

  1. Дымоотводную трубу для вывода горячих уходящих топочных газов необходимо выводить наружу здания через ее стенку или потолочное перекрытие.
  2. Подсоединение газоотводящих труб к вентиляционным системам здания не допускается.
  3. Места выхода горячих дымовых труб должны изолироваться несгораемыми стройматериалами.
  4. Конденсатосборник, устанавливаемый на дымовой трубе для отвода конденсата, образовавшегося при охлаждении уходящих газов, необходимо вскрывать раз в неделю для дренажа кислой жидкости.
  5. Печь, оборудованная внутренним водяным контуром, должна иметь защиту от перегрева теплоносителя и высокого давления среды, а также воздухоотводчик, грязевик и расширительный бачок на системе отопления.
  6. Накануне начала осенне-зимнего отопительного периода дымоотводящую систему необходимо прочистить от сажевых отложений.
  7. В периоде эксплуатации буржуйки все металлические конструкционные узлы должны быть проверены на герметичность, чтобы обезопасить окружающих от проникновения угарных газов в отапливаемое помещение.
  8. Периодически требуется выполнять контроль состояния принудительной и естественной системы вентиляции.
  9. При размещении печки требуется соблюдать минимальные расстояния от горячих поверхностей аппарата до близко расположенных стенок объекта нагрева. Наименьшее разрешаемое расстояние должно быть 500 мм, но самый оптимальный размер – 1000 мм.
  10. Для оперативного устранения очага возгорания, в непосредственной близости с печкой размещают ящик с песком и огнетушитель.
  11. Чистку печки от золовых отложений необходимо выполнять аккуратно. Рассыпанная раскаленная зола может являться источником возгорания.

Преимущества печей-буржуек с водяным контуром

Буржуйка с водяным отоплением внутри имеет полость для подогрева воды, которая омывается горячим воздухом со всех сторон. В результате высокая температура держится продолжительное время. Кроме того буржуйка обладает следующими преимуществами:

  • Высокая производительность печей-буржуек с водяным контуром и низкая стоимость в плане монтажа и использования по сравнению с конструкциями аналогичного типа.
  • Возможность разжечь печку любым доступным топливом: углем, дровами и различными растительными отходами.
  • Отсутствие необходимости в электропитании для работы буржуйки с водяной рубашкой, теплоноситель циркулирует в печи естественным путем.

Способы решения задачи

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками. Мы изначально идем по второму пути — прикладываем труд, но экономим средства.

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

  1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
  2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
  3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
  4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Водяной контур можно изготовить из таких материалов:

  • черная или нержавеющая сталь;
  • чугун;
  • медь.

Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

Недостатки и преимущества дровяного отопления

Система, использующая дровяное отопление с водяным контуром, имеет ряд плюсов и минусов по сравнению с газовыми или электрическими котлами заводского изготовления. Важным преимуществом можно назвать сравнительно невысокую стоимость материалов для постройки самого отопителя и дров для его работы.

Самостоятельное возведение печи нужной конструкции и декоративного оформления ее позволит удачно вписать конструкцию в любой интерьер. Совмещенные отопительная и варочная функции делают возможным одновременное приготовление блюд и нагревание теплоносителя.

Среди недостатков можно указать такие, как:

  • низкий КПД котла водяного отопления на дровах;
  • отсутствие автоматических систем контроля и регулировки температуры теплоносителя.

Одним из неочевидных недостатков дровяных печей для отопления большого помещения является заготовка внушительного объема дров в летний сезон и невозможность приготовления пищи на совмещенной варочно-отопительной плите в теплое время года.

Выбор формы и составляющих

Буржуйку обычно изготавливают из стальных листов в виде прямоугольного ящика. Можно использовать газовый баллон, но не узкий промышленный, а широкий бытовой. Следует располагать баллон вертикально, поскольку буржуйка рассчитана на плоские свод и под.

При горизонтальной ориентации округлые поверхности соберут дымовые газы в жгут, для дожигания которого длину «борова» (см. ниже) придется увеличить до 12 м.

Кроме того, для обеспечения нормального режима работы буржуйки понадобятся дымоход и экран.

Дымоход

Пропускная способность — несколько меньше производительности топки по продуктам сгорания. Благодаря этому, газы задерживаются, циркулируя в топке.

Эффект двойной:

  1. продукты сгорания отдают больше тепла,
  2. за счет их циркуляции подсасывается воздух и этим обеспечивается полное сгорание топлива.

Чтобы соблюсти данное условие, диаметр трубы рассчитывают по формуле D = (2.5…3) V, где:

  • D — диаметр трубы в мм,
  • V — объем топки в литрах.

Идеальное соотношение: D = 2.7 V.

В конструкциях с колосниковой решеткой и горизонтальными перегородками в верхней части (дымовые каналы) за высоту топки принимают расстояние от начала колосников до нижней перегородки.

Экран

Для повышения эффективности буржуйки требуется обеспечить:

  • частичный пиролиз (разложение твердого топлива на газообразные вещества),
  • догорание циркулирующих в топке дымовых и пиролизных газов.

Эти процессы имеют место при высокой температуре, для чего буржуйку сзади и по бокам окружают экраном. Он возвращает излучаемые корпусом инфракрасные (ИК) лучи, не давая газам быстро остыть. Попутно решает вопросы безопасности: делает печь менее травматичной и уменьшает риск пожара (температура экрана в сравнении с корпусом ниже).

Экран должен огораживать 50% поверхности печи (очень важный показатель). Ширина зазора между ним и корпусом составляет 50-70 мм. Дополнительно экран повышает эффективность печи при растопке: воздух движется в зазоре вдоль всего корпуса, отбирая максимум тепла. В рассматриваемом варианте роль экрана играет емкость для нагрева воды.

Сооружение варианта для отопления теплицы

Для повышения урожая в холодное время года для теплицы необходимо предвидеть дополненное отопление. В отличие от обогрева при помощи электричества, использование самодельных котлов отопления будет более выгодным с финансовой стороны.


Рис. 3 Котел для теплицы

Оптимальным вариантом станет сооружение в теплице печи с выходящим дымоходом, что вполне можно сделать своими руками. Чертежи для этого также можно легко найти во всемирной паутине.

Процесс сооружения оборудования в теплице состоит из следующих этапов:

  • В тамбуре теплицы необходимо выложить кирпичную печь.
  • По всей длине теплицы вверху конструкции или под грядками устанавливается дымоход.
  • Выход для трубы необходимо сделать с другой стороны теплицы. Таким образом, угарный дым будет уходить, но тепло оставаться внутри теплицы.

Возможен также другой вариант самодельного котла для теплицы:

  • Подбор бочки большого объема и ее окрашивание изнутри, что позволит избежать коррозии.
  • Проделывание в бочке отверстий для дымохода, печи, дополнительного бочка и сливочного крана.
  • Установка топки внутри бочки.
  • Вывод из бочки дымохода.
  • Установка дополнительного расширительного бачка на бочку.
  • Сварка отопления для теплицы из профильной трубы.
  • Раскладка труб внутри конструкции теплицы.
  • Приобретение насоса для циркуляции воды в системе теплицы.

Подобный вариант для теплицы может работать как на дровах, так и на другом виде топлива. Для контроля температуры внутри теплицы самодельные котлы отопления можно оснастить электронным датчиком температуры, а само цифровое табло разместить непосредственно в доме.

Автономное обогревание в виде самодельных котлов отопления пользуется спросом, как у владельцев частных домов, так и среди жильцов многоэтажных зданий. Это позволяет значительно сэкономить на покупке дорогостоящего оборудования, а также контролировать сам процесс обогрева. Самодельные котлы отопления могут работать на дровах, угле или другом виде топлива, что позволяет использовать подобные агрегаты в разных сферах.


Пеллетные котлы российского производства


Жаротрубный котел

Делаем водяной контур для буржуйки своими руками: пошаговая инструкция

Буржуйка, которая будет обогревать несколько комнат непременно должна быть смонтирована из долговечных материалов со значительным сроком эксплуатации. Например, это может быть листовая сталь толщиной от трех миллиметров или кирпичная кладка.

Первый этап строительства – подготовка эскиза или чертежа. Для этого выбираем место, где будет размещаться печь, рулеткой снимаем необходимые замеры. После этого вычисляем габариты конструкции и переносим их на чертеж.

Когда чертеж готов, приступают к разметке под фундамент и его кладке.

  1. Производим разборку перекрытий пола и копаем котлован прямоугольной формы на глубину 40-50 см.
  2. Засыпаем дно ямы бутом (мелкой кирпичной крошкой, песком, щебнем).
  3. Заливаем слой бута цементом, проверяя горизонтальность заливки строительным уровнем. Ждем высыхания цемента.
  4. На высохший слой цемента укладывают несколько слоев рубероида, выступающего гидроизолятором и предотвращающего влияние влаги из почвы на конструкцию печи.

Создаем змеевик водяного контура

Наиболее практична, долговечна и безопасна буржуйка из кирпича. А главный элемент буржуйки с водяным контуром – это теплоноситель (другие названия: змеевик, регистр или теплообменник). Этот теплоноситель устанавливают непосредственно в топке печи и подключают к системе водяного отопления. Конструкция змеевика может быть различной, выполненной либо из листовой стали толщиной от трех до пяти миллиметров, либо из полых стальных труб. Однако стальные конструкции менее популярны из-за малой поверхности нагрева.

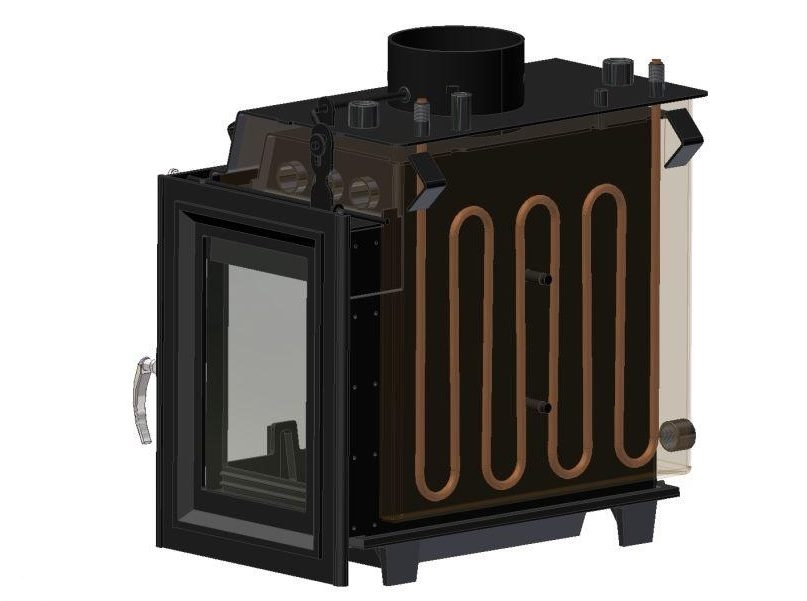

Змеевик водяного отопления для буржуйки

Конструкция самого водяного контура состоит из следующих элементов:

  • змеевик;
  • трубы (чугунные, стальные, медные, биметаллические и т.п.);
  • расширительный бак;
  • радиаторы.

В качестве инструментов и дополнительных материалов пригодятся: сварочный аппарат, сверло и болгарка, молоток, кельма и цементный раствор, дюбель-гвозди.

Вода, нагреваясь в змеевике, поступает по трубам в радиаторы, установленные в комнатах, поле чего, остывая, вновь возвращается в змеевик.

Кирпичная буржуйка должна предусматривать отделения для розжига топлива, для сбора золы и пепла, отделение для размещения теплоносителя. В кирпичной кладке по мере строительства делают выводы для дымохода и труб, по которым происходит движение теплоносителя.

Монтаж водяного контура при строительстве кирпичной буржуйки

Процесс кладки печи с водяным контуром

Печь кладут из огнеупорного кирпича, скрепляя кладку печной глиной или специальной термостойкой смесью. Первые два ряда делают сплошными, далее выкладывают нишу для зольника (ящик, в который попадет зола), следующий ряд – кладка перекрытия под колосниковую решетку и установка таковой. При этом на фронтовой части буржуйки обязательно оставляют место под печную дверцу – поддувало. После того, как зольник готов, укладывают колосниковую решетку и переходят к кладке топливника, аналогично оставляя пространство для установки дверцы. Их закрепляют между кирпичами на специальные металлические рамки и на металлическую проволоку.

Когда топливник почти готов, в кладку зашивают змеевик и трубы – дымовую и под водяной контур. Верхнее перекрытие выполняют либо из кирпича, либо из толстой чугунной (стальной) плиты, выполняющей роль плиты. Дымовую трубу выводят через крышу, соблюдая противопожарные меры (изоляция металлической трубы от всех способных воспламеняться перекрытий).

Монтаж системы водяного отопления

Подсоединяем магистральные трубопроводы, ведущие от печи к радиаторам. В случае если трубы проходят через стены, перекрытия ломают в месте прохождения трубы, а впоследствии заделывают цементом. Соединение труб осуществляют в зависимости от материала, из которого они изготовлены.

Радиаторы в помещении вешают на кронштейны под окно и к ним подводят трубы. Размер радиатора вычисляют исходя из подоконного пространства:

  • расстояние от пола 10-15 см;
  • от стены 2-5 см;
  • от подоконника 10 см.

Последовательность монтажа:

  • отмечаем на стене местоположение кронштейнов;
  • высверливаем отверстия под них;
  • крепим кронштейны на стену, строго соблюдая вертикальность;
  • собираем все краны радиатора по схеме и вешаем его на стену;
  • монтируем отводящую и подводящую трубы.

Монтаж радиаторов к печи

На входе и выходе необходимо установить термодатчики, а также запорную (перекрывать движение воды) и регулирующую фурнитуру.

Обязательно нужно смонтировать расширительный бак, на случай внезапного закипания воды в системе.

При первом включении системы следует внимательно следить за всеми возможными протечками и за температурным режимом в буржуйке.

Мастерим буржуйку из стального бидона

Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.

В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон.

Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения.

Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг.

В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.

Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.

Различные виды буржуйки

Конструкция печи достаточно примитивна. Она состоит из базовых элементов – емкости с дверцей, областью зольника и дымоходом.

Рекомендуется использовать емкость из чугуна или стали. Отличие чугунной конструкции в способности выдерживать любое топливо, но такой металл нельзя резко охлаждать.

Существуют различные идеи, как можно сделать буржуйку. Самые распространенные конструкции имеют следующие особенности:

  • Встроенная варочная поверхность;
  • Пиролизный тип печи;
  • Кожух для дополнительной теплоотдачи.

Так как основной тип изготовления печи является самодельная сборка, то каркас делают из различных металлических бочек, баллонов, ящиков. Существуют разные варианты, из чего можно сделать буржуйку своими руками.

Особенности эксплуатации

Применение буржуйки имеет ряд особенностей:

  1. Дымоотводный канал должен быть выведен на улицу через стену или потолок. Подключение трубы к системе вентиляции недопустимо. Места пересечения нужно изолировать негорючими материалами.
  2. Современные металлические печи способны качественно обогреть одно помещение до 30 м2. При этом оно должно быть качественно утеплено.
  3. При более обширной отапливаемой площади нужно использовать систему водяного отопления от той же печи.
  4. В помещении с такой печью нужно иметь ящик с песком и держать наготове ёмкость с водой.
  5. В доме желательно обустроить отдельное помещение с запасом дров для буржуйки, поскольку расход топлива велик.

Соблюдение правил эксплуатации и пожарной безопасности сохранят ваше имущество и здоровье.

В чем суть проблемы

Отопительный котел придуман именно для того, чтобы заменить печь как теплогенерирующий прибор в системах отопления (СО). Котел – устройство непрерывного действия требующее от пользователя, в идеале, только периодической догрузки топлива и сезонного ухода. Его принципиальное отличие от печи – автоматика, поддерживающая оптимальный для заданного режима работы режим горения. Автоматика не обязательно электронная; она может быть энергонезависимой комбинацией биметаллических пластинок, пружин и рычагов.

Печь – прибор периодического действия с ручным управлением, потому она и дешевле. Дело не в коробочке с автоматикой. Дело в самих основах подхода к конструированию и производству. Конкретно – в способах организации полного сжигания топлива. Если продолжить судостроительную аналогию, то котел уже не водоизмещающее судно, а глиссер. Который тоже может плавать, как пароход, но полностью свои качества покажет, только выйдя на реданы. Однако для глиссирования нужна относительно спокойная вода; правильно построенная и налаженная СО, образно говоря, для котла таковой и является. Печь (продолжая ту же аналогию) под управлением опытного экипажа может идти полным ходом на значительном волнении. Благодаря такому запасу эксплуатационной выносливости и возможно приспособить печь под водяное отопление. Полный ход (все та же аналогия) будет тише, чем у глиссера (предельная тепловая эффективность 60-65% против 80-95%), но, «идя на экономической скорости в спокойной воде», удельный расход топлива на отопление единицы кубатуры дома может не превысить такового котла.

Эксплуатация печи-буржуйки с водяным охлаждением

Нельзя не отметить тот факт, что при монтаже теплообменника в печь в водяном контуре жидкость может закипеть прямо в процессе обогрева помещения. Чтобы этого не допустить, обязательно ставят циркуляционную технику. Благодаря ей тепло будет равномерно расходиться по всему дому. Кроме этого, понадобится установка двух дополнительных устройств:

  1. Источник бесперебойного питания. Он нужен для того, чтобы запитать насос при отключении электричества.
  2. Байпас. Это отрезок трубы, который позволяет воде течь напрямую, минуя теплообменник. Если рядом с печкой есть электрическая розетка, можно использовать систему автоматики, которая будет включать и выключать проток через байпас в зависимости от температуры теплоносителя. В противном случае ставят запорную арматуру и управляют ей вручную.

    Байпас позволяет переключить поток теплоносителя на прямую подачу к радиаторам при его нагреве до нужной температуры

При обращении с печью-буржуйкой необходимо соблюдать определённые правила эксплуатации.

  1. Не топите печь, когда теплообменники пусты. При такой эксплуатации они быстро прогорят.
  2. Во время работы печи не отделяйте теплообменник от сети отопления. Когда вода нагревается, увеличивается её объём и давление, из-за чего печь может взорваться. Поэтому на выходах теплообменника нельзя устраивать никаких арматур.
  3. Если буржуйка разогрета, не добавляйте в теплообменник холодную воду. Температурная разница может нарушить его работу и сломать устройство. Самые уязвимые участки теплообменника — сварные швы.
  4. Повышайте эффективность оборудования с помощью циркуляционного насоса с байпасом.

Чистка и ремонт печки

Не стоит забывать и о чистке печки-буржуйки. Так как у неё имеется отсек для сбора золы, чистка топки проводится довольно легко

Уделяйте особое внимание трубам. Их можно чистить от сажи жёсткой щёткой или использовать народные способы: сжигать вместе с дровами картофельные очистки

Кожура размягчит и вытеснит сажу со стенок, и та осыплется на дно. Убрать её можно аккуратно веником и совком.

Когда удастся своими силами создать буржуйку и оснастить её водяным контуром, вы получите отличный и экономичный отопительный прибор, а в вашем загородном домике всегда будет тепло и уютно.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ленинградская стройка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
