Разновидности печей-каминов с водяным контуром отопления: принцип действия и применение

Как установить своими руками

Изначально продумывается проект конструкции. Для этого учитываются некоторые моменты:

Величину камина определяют, ориентируясь на габариты помещения

Так, агрегат должен быть размерами 1:70 от площади комнаты.

Глубина топки Важно! Чем глубина топки больше, тем меньше вероятность попадания дыма в помещение. Высота дымохода составляет от 4 до 8 метров.
Исходный материал конструкции — кирпич

Просчитывается количество. Разрабатывается порядовка — схема с указанием выкладки кирпичных рядов. Заднюю стенку камина защищают листом металла — из соображений противопожарной безопасности.

После проведения расчётов приступают к основным работам:

• Формирование фундамента: в яму на глубину 0,6 м укладывается и утрамбовывается щебень. Затем формируется опалубка, прокладывается рубероид, и сверху заливается фундамент.
• Выкладка двойного слоя рубероида на застывший по истечении 7 дней фундамент.
• Порядовка кирпича.
• Проведение отделочных работ (понравившимися материалами).

Производители

На российском рынке пеллетные камины представлены в основном европейскими моделями и китайскими. Вторые дешевле первых в несколько раз, хотя говорить о низком их качестве не приходится. Китайские агрегаты работают не хуже.

До недавнего времени существовала одна проблема. Эффективнее всего и европейские, и азиатские образцы работали на пеллетах диаметром 6 мм. В России же было налажено производство гранул 8 мм. Конечно, 6-миллиметровые тоже выпускались, но они были дороже и продавались не во всех регионах. Европейцы среагировали быстрее, поэтому сегодня можно приобрести приборы, которые прекрасно работают и на 8 мм пеллетах.

Как происходит разводка горячего воздуха по системе?

Разводка горячего воздуха проходит по системе, смонтированной из гибкой утепленной трубы-гофры. По ней воздушные массы распространяются по дому. Система сооружается с учетом правил пожарной безопасности, а также берется в учет интенсивность движения воздушных масс.

При монтаже системе следует обязательно учитывать следующие факторы:

— диаметр гофры не должен быть меньше, чем выходные патрубки всей конструкции;

— монтаж следует начинать с установки распределителя воздушных масс, который будет следить за тем, куда и как станут распространяться воздушные потоки;

— эффективная прокладка труб – это минимальное задействование горизонтально расположенных труб. Через вертикальные каналы воздух распространяется эффективнее, нет застоя воздуха, что очень хорошо сказывается на интенсивности обогрева помещения;

— в систему встраиваются последовательно вентиляторы: с помощью них воздух не станет застаиваться даже в горизонтальных участках системы, нагрев всегда будет эффективным;

— анимостаты – решетки воздуховодов ставятся как можно ближе к полу, такой метод помогает увеличить прогрев помещения.

Каналы воздуховодов помимо того, что увеличивают количество тепла и интенсивность обогрева, также помогают обеспечить оптимальный приток воздуха в помещение. С их помощью камин для отопления дома получает максимальную пользу: обеспечивается трехкратный обмен воздухов в течение одного часа.

Вид камина и его обогревающая мощность

Данные камины различаются своим внешним видом, лицевая сторона имеет разную модификацию. Дверца может иметь:

• прямое;
• панорамное;
• призматическое стекло.

Эти обогревательные приборы изготавливаются разной мощности, такой как 12,15,19, и 24кВт. Их подбирают в зависимости от размеров отапливаемого помещения. Для определения необходимых параметров нужно учитывать, что 1кВт равен 10м2 отапливаемой площади.

*Камин с водяной рубашкой относят к гидросистеме закрытого типа. В отличие от одностеночного термокамина, у него имеются двойные стенки, в пространстве которых располагаются волнообразные теплообменники.

Его присоединяют к гидросистеме трубного отопления, что позволяет этому отопительному прибору стать основным элементом для обогрева дома, а ещё его используют как водосогревающее оборудование для всех комнат.

Конструкция с водной рубашкой имеет разные схемы подсоединения – открытую или закрытую.

• Открытая система создаётся под давлением около полторы атмосферы и толщина стенки присоединенной трубы должна быть не менее 4 мм.
• Закрытая система изготавливается таким образом, чтобы выдержала давление – 2,5 бар и стенка должна толщиной не менее 6 мм.

Как выбрать заводскую модель

Главный показатель фабричного агрегата – это мощность. Для своего дома владелец может сделать достаточно точные расчеты, с помощью калькулятора онлайн. Он есть на официальных порталах большинства изготовителей.

При вычислении нагрузки учитываются параметры:

• Расположение устройства;
• Площадь дома;
• Время работы агрегата;
• Материалы, использованные при изготовлении;
• Условия установки (теплоизоляция и количество стен, высота потолков, степень обогрева погреба и чердака, число, габариты окон).

Устройство печного агрегата не отличается высокой сложностью. Главное здесь – учесть все нюансы. Если конструкция предусмотрена из кирпича, то лучше всего ее обустраивать на стадии строительства дома.

Чтобы не зависеть от электричества, организуют естественную циркуляцию. Теплообменник и контур обычно выполняют из стали, она выдерживает высокие температуры и обеспечит максимально возможный КПД. Можно изготовить конструкцию своими руками или приобрести в магазине подходящий вариант.

Как выглядят камины с водяной рубашкой

Каминная поверхность снаружи должна быть обязательно покрыта специальной огнеупорной краской. Водяная рубашка – это пространство, которое находится между двойных стенок топки. Оно вмещает порядка 40 л воды. Внутри топка облицовывается жароустойчивой специальной плиткой.

Помимо воды, между топочными стенками размещаются воздушные каналы, за счет которых осуществляется подача кислорода и поддержание процесса горения. Воздух, нагретый в этих каналах, через окошко поступает в помещение, а вода из змеевика отправляется в отопительную систему дома, а если требуется, и в систему горячего водоснабжения.

При выборе камина с водяной рубашкой внимание нужно обращать не только на его внешний вид, но на качество и основные особенности

Чтобы изготовить топку с водяным контуром, используют один из наиболее подходящих видов металла:

• Котельную сталь, толщина которой 4-5 мм.
• Чугунные полотна, толщиной не более 8 мм.
• Нержавеющую (10 мм) сталь.

Чаще используют закрытую систему, так как в ней теплоноситель, поступающий в расширительный мембранный бак, проходит по теплообменнику в недоступной части котла. Теплоноситель нагревается в среднем до 80-90 ᵒС и движется за счет работы специального насоса для циркуляции в накопитель, а уже оттуда распространяется по отопительной системе.

Чтобы предотвратить перегрев воды, в топке предусмотрено наличие специального дополнительного змеевика, за счет которого происходит подача холодной воды. Помимо этого, в водяной рубашке обязательно должен присутствовать специальный датчик термозащиты, срабатывающий в тот момент, когда нагрев воды превышает допустимо предельную температуру.

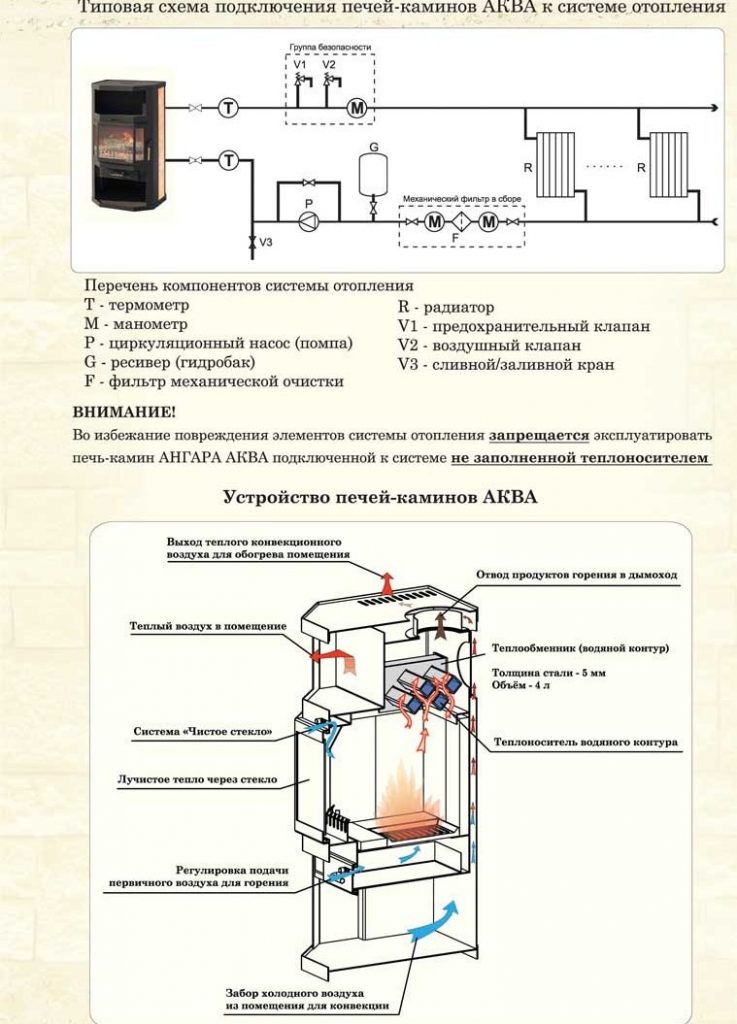

Характеристики печи-камина Ангара 12 Аква

Отличается не только своими габаритами и производительностью, но и новым устройством 10-ти литрового теплообменника, и дожигателем, что позволяет увеличить эффективность горения, снизить количество отложений сажи на стеклянной дверце и дымоходе и отопление помещения до 360 м³.

Из основных достоинств печи-камина Ангара 12 Аква выделяют быстрое нагревание поверхности теплоносителя и длительное время горения

В таблице ниже представлены для сравнения основные характеристики печей-каминов Аква российской группы компаний Мета:

Наименование	Мощность, кВт	Ширина, мм	Глубина, мм	Высота, мм	Масса, кг
Ангара	9	550	510	1020	140
Ангара 12	12	700	535	1040	175
Ангара 12 с плитой	12	700	545	950	195
Ангара Аква	13	550	490	1020	150
Ангара 12 Аква	16	700	545	1040	205

Общими чертами для всех моделей Ангара являются пристеночное расположение, использование дров или топливных брикетов (производитель категорически запрещает топить каменным углем), выход дымохода, диаметром 150 мм (верхний или задний) и система ” чистое стекло”, то есть самоочистка стекла. Облицовка печи декоративной керамикой делает модели Ангара привлекательными для использования в различных помещениях.

Сборка отопительной гидросистемы

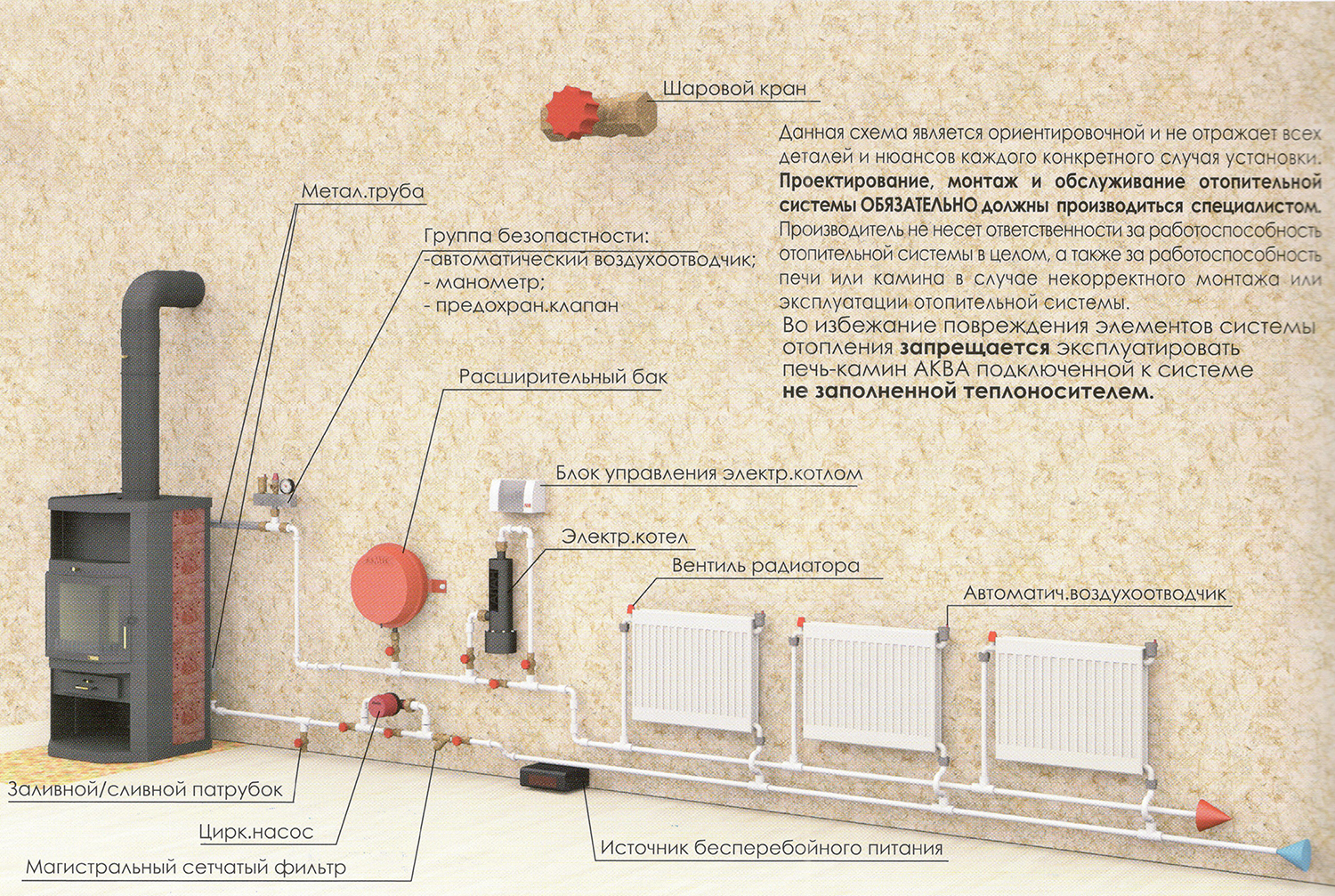

Прежде чем произвести монтаж следует выбрать какую систему вы будете применять, открытую или закрытую.

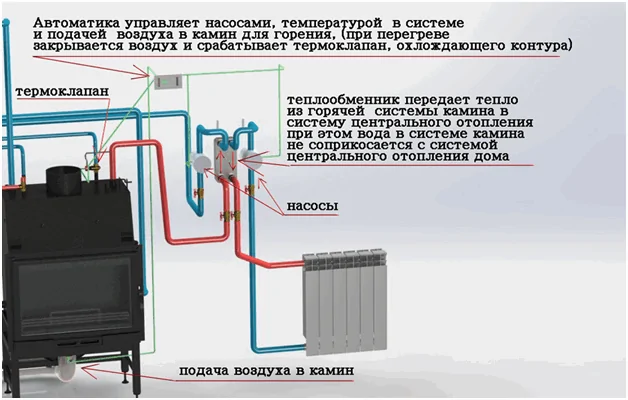

*Присоединение обогревательной конструкции производится следующим образом:

• Отопительный прибор устанавливается в подвале или на первом этаже здания – технического помещения.
• Над ним крепится бочка (гидроаккомулятор) с теплоносителем. Его назначение – поддерживать плавное изменение давления жидкости в системе.
• Далее следует монтаж труб гидросистемы открытого типа.

Мембранный расширительный бачок устанавливается на чердаке дома, в теплообменник вода поступает благодаря силам гравитации. Лишний разогретый теплоноситель перетекают обратно в бак. Жидкость согревается в устройстве волнообразного трубопровода, которая установлена в нише топки.

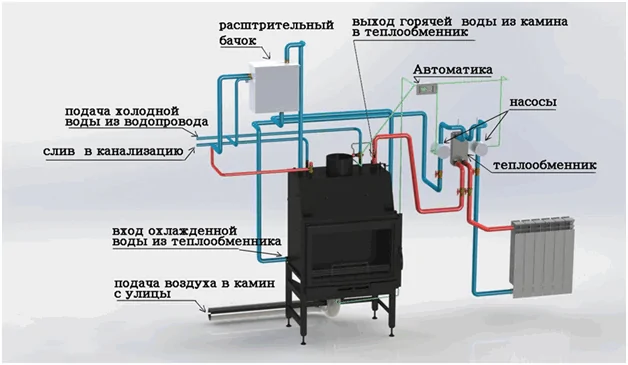

Чаще используют закрытую систему, в которой жидкость из мембранного расширительного бачка перетекает в теплообменник, который устанавливают закрытую котловую часть.

• В этой системе вода нагревается до 80 – 90С и перекачивается благодаря циркуляционному насосу по трубам в накопитель, далее следует по трубам в радиаторы.
• Для сохранения обогревательного прибора от больших температур в гидросистеме, в заднюю часть топки встраивается изогнутая труба, в которую при необходимости вливается холодная вода.

В трубу, выходящую на поверхность отопительного прибора, устанавливается термодатчик, который в случае превышения 95С в водном контуре, сбрасывает воду в канализацию.

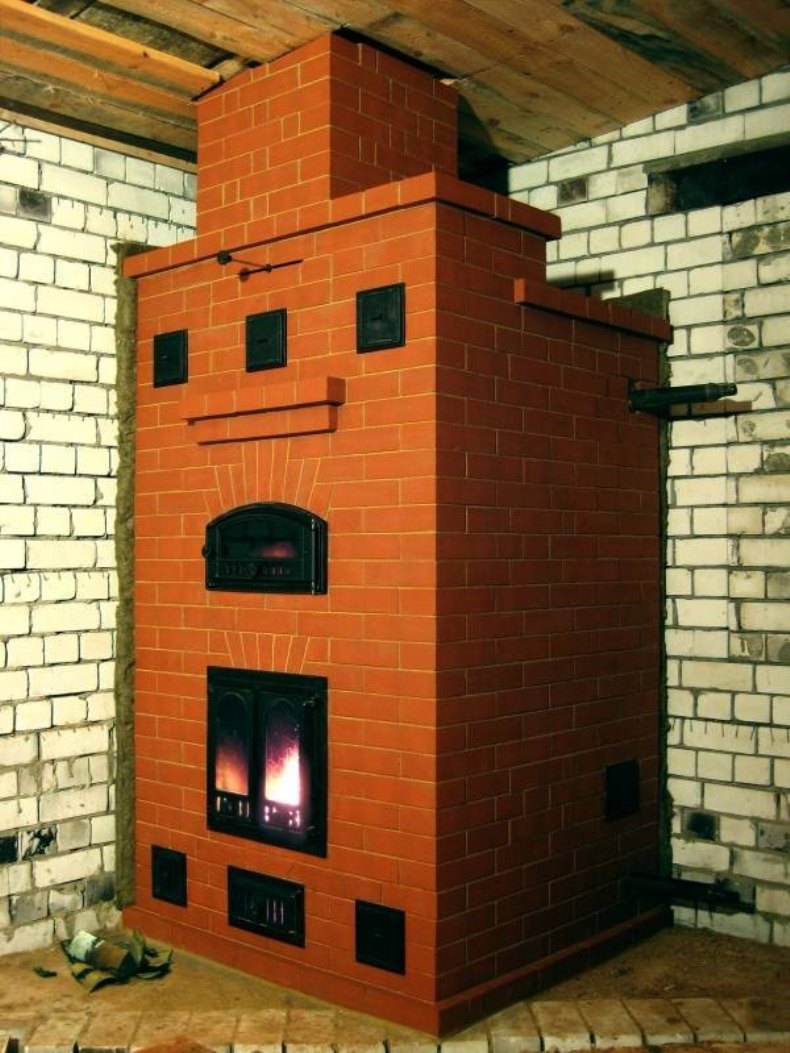

Производить подключение к уже готовому, созданному из кирпича камину, может быть финансово невыгодно. Так как для этого необходимо продумать трубы под холодную жидкость и провести сложные расчёты водяной системы для подключения к отоплению.

Подводя итоги, стоит напомнить, что если камин будет отапливать ваше пространство не только воздушным способом, но и через теплообменник и водяную рубашку, тогда лучше всего его следует планировать еще в начале возведения дома.

Декор портала для электрокамина

Декоративное оформление портала электрокамина может быть любым. Однако следует помнить, что он ни в коем случае не должен нарушать целостность композиции комнаты, а лишь немного смещать акцент в сторону. Хорошим решением оформления объекта служит укладка керамической плитки, что сразу же сделает его элегантным и естественным. Тем более что произвести монтаж материала на ровное гипсокартонное основание достаточно просто.

Кроме того, можно покрыть постройку структурной штукатуркой, оклеить обоями или покрасить, главное, чтобы она сочеталась с другими покрытиями и объектами, расположенными в комнате.

Для достижения необходимого эффекта декорирование готового объекта осуществляется исходя из стилистической направленности всего помещения и только лишь в соответствии с ним. Только так можно быть уверенным в получении положительного результата, который не только лаконично впишется в дизайн комнаты, но и существенно приукрасит его.

В завершении стать ознакомьтесь с видео: Современные электрические камины в интерьере.

Возможно после этого электрический камин вам ещё больше понравится.

Как выбрать камин с водяной рубашкой

Выбор подходящего камина с встроенным водяным контуром, задача не из легких. При подборе подходящего оборудования, учитывают несколько важных факторов и характеристик каминной топки:

• Принцип работы – камины на дровах с водяным контуром, выпускаются длительного и обычного горения. Классические версии, малоэффективны. Дрова в топке сгорают за 2-3 часа. Твердотопливный отопительный камин длительного горения с водяным контуром, работает от 4 до 6 часов от одной закладки дров.

Материал топочной камеры – камины производят из стали и чугуна:

1. Металлический камин, изготовленный из конструкционной или нержавеющей стали, быстро прогревается и начинает отдавать тепло, но также быстро остывает. Преимущество – небольшой вес изделия, не более 100 кг и относительно небольшая стоимость. Срок службы 12-15 лет.

Чугунный камин, хорошо аккумулирует тепло. После затухания пламени, еще несколько часов поддерживает нагрев теплоносителя. Чугунную конструкцию отличает большой вес топки. Стоят чугунные камины дорого, что объясняется особенностями производства. Срок службы не менее 30 лет.

Помимо принципа работы и материала камина, при подборе учитывают еще два параметра: необходимую мощность и производителя.

Как рассчитать мощность камина

Сложность расчетов мощности камина с водяным контуром обогрева, заключается в том, что производитель указывает в технической документации сразу два значения. Приводятся параметры общей производительности и мощности самого теплообменника.

Первое значение указывает на то, какую площадь камин сможет прогреть, используя комбинированный принцип нагрева. Вторым коэффициентом (мощностью теплообменника), обозначают количество тепла, поступаемого в радиаторы отопления.

Методика расчетов, принимая во внимание указанные параметры, следующая:

• Вычисления по общей мощности – расчеты проводят по формуле 1 кВт = 10 м². Соответственно, для дома на 110 м², подойдет 11 кВт камин. Но, приведенные расчеты действительны, только если планируется топить постоянно. Если такой возможности нет, подбирают камин в 1,2-1,5 раза мощнее.

Вычисления по теплообменнику – второй указанный коэффициент мощности, это производительность теплообменника. Камины работают по принципу комбинированного нагрева. В комнате, где установлена каминная топка, будет тепло за счет конвекционного нагрева. Помещение не нуждается в радиаторах. От общих размеров отапливаемых помещений, отнимают площадь комнаты с камином.Подбирают коэффициент производительности теплообменника по формуле 1 кВт = 10 м². Если планируется водяное отопление от камина с естественной циркуляцией, добавляют запас мощности в пределах 10%.

Объем теплообменника в камине должен быть достаточным, чтобы обеспечить равномерный прогрев теплоносителя. В технической документации указываются допустимые границы значений.

Чтобы определить, насколько выбранный камин соответствует данному параметру, подсчитывают общий объем теплоносителя в системе отопления здания. Рабочие параметры теплообменника, указанные в документации, должны на 10% превышать характеристики радиаторной системы.

Для удобства и облегчения подбора подходящего камина с водяным контуром, разработаны специальные онлайн калькуляторы. После ввода необходимых значений, программа самостоятельно подберет оптимальный вариант.

Производители каминов с водяной рубашкой

Камины с встроенным контуром, разрабатывают несколько российских и зарубежных заводов. Благодаря популярности, постоянно внедряются новые решения. Камины выпускаются в классическом и современном исполнении. Имеют красивое оформление и высокую теплоотдачу.

Особой благосклонностью потребителя, что показывает неизменный спрос на продукцию, пользуются следующие модели (для удобства список распределен по территориальному признаку):

• Российские камины:
  • МЕТА Ангара Аква,
• Везувий ПК-01,

ЭкоКамин Бавария, Бранденбург Призма, Metafire ВАРТА АКВА.
Итальянские камины:

• La Nordica Termo Isotta,

EdilKamin Warm CS.
Бельгия: EFEL Harmony III. Немецкие камины:

• Spartherm,

Shmid.
Сербские камины: MBS Thermo Vesta plus. Швеция: Keddy K 836. Французские камины: Chazelles. Чешские камины:

• Romotop TALA 11 и Romotop Granada,

ABX Belt 10 Аква.

При выборе, стоимость камина зачастую имеет решающее значение. Цены на продукцию имеют разбежку от 80 до 500 тыс. руб., в зависимости от производителя, функциональных возможностей, мощности и предназначения.

Цены на российские камины, находятся в бюджетном сегменте. МЕТА Ангара Аква, продается, начиная от 40 тыс. руб., а Бранденбург Призма от 34 тыс. руб. Европейские аналоги, стоят в 3-4 раза дороже.

Применение

Очевидно, что применяются печи-камины с водяным отоплением в частных домах. Они характеризуются простотой использования, высоким уровнем безопасности, даже несмотря на то, что в качестве топлива выступают дрова. При этом могут иметь привлекательный внешний вид, улучшающий впечатление от такого устройства.

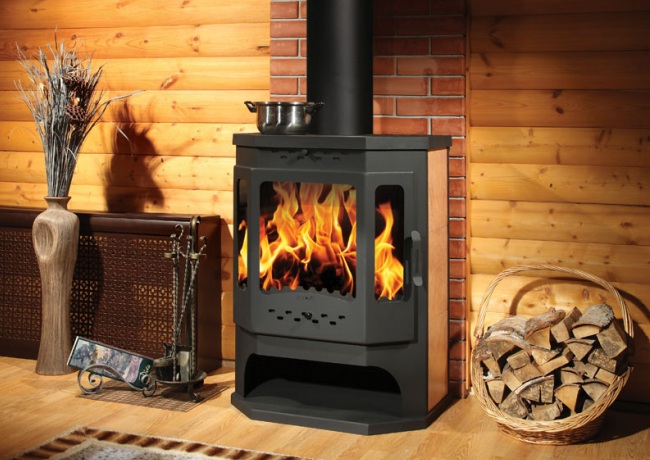

Привлекательного вида печь-камин

Благодаря всем этим качествам обеспечивается высокий спрос на конструкции, особенно тех, которые имеют варочную плоскость. Они эффективны в тех регионах, где есть проблемы с поставками электроэнергии и отсутствует газоснабжение.

Летом такое устройство может использоваться для подогрева воды для хозяйственных потребностей. А если есть дополнение, может выполнять и отопительно-варочную функцию. Поскольку печи-камины, характеризуются высокой теплоотдачей, они существенно снижают затраты на энергоресурсы.

Печь с варочной поверхностью и духовкой

Выбор подходящего устройства

Задача поставлена, и решение принято, но на этом заботы не заканчиваются. Необходимо выбрать именно тот вариант исполнения печи, который сможет эффективно справиться с основной задачей по обогреву дома данного типа и всей жилой площади. Не стоит забывать и про экономичность, поэтому придется запасаться знаниями о том, как устроены системы с водяным отоплением.

Анализируя технические данные, придется принимать во внимание некоторые условия установки и эксплуатации камина. Пристенное исполнение каминной системы

Пристенное исполнение каминной системы

Площадь помещения, которую придется отапливать. Любой хозяин должен знать этот показатель наизусть. В противном случае придется применить знания школьного курса геометрии и вычислить площадь жилого пространства. Хотя бы примерно.
Известно, что от площади зависит выбор мощности котла, поэтому на следующем этапе нужно определиться с этой величиной. Если Вы не доверяете советам продавца, то выбирайте мощность по следующему утверждению: 1 кВт способен без проблем прогреть до 10 м2 площади. Остальные сопутствующие расчёты выполните самостоятельно. Номинальная мощность – это параметр, который указывает завод изготовитель. Печи российского производства соответствуют заявленным характеристикам, так как проходят экспериментальные испытания.
Обязательно нужно учесть место и способ установки камина. Внешний фактор влияет на саму конструкцию и даже на принцип ее действия. Угловой камин никак не может быть установлен вдоль стены. Он изготовлен таким образом, что идеально входит в угол комнаты. Пристенные камины обычно имеют форму прямоугольного параллелепипеда и ограничивают выбор только конструкцией дымохода. Существуют настенные варианты исполнения, но здесь стоит тщательно продумать возможность крепления, в связи с большой массой устройства. Если стены в комнате отделаны листами гипсокартона, то такой вариант не для вас.
Функционал. Это тоже важный вопрос, ведь известно, что камин может выполнять одновременно две функции: обогрев и внешний декор

Если вы преследуете цель выгодно и эффективно отапливать загородный дом, то сконцентрируйте внимание на технических параметрах, а не на внешнем виде устройства.

Перечислим еще несколько советов, которые окажутся полезными при выборе камина. Большое влияние на количество генерированного тепла играет размер топки. Дровяные камины имеют самую большую по размерам топку. Это связано с габаритами самих поленьев. Поэтому не стоит путать или сравнивать размеры топок печей с разными типами топлива между собой.

Современный аппарат для отапливания всего дома

Теплообменник – это узел, где происходит передача теплоты от металла к теплоносителю. Естественно, что скорость обмена зависит от теплопроводности и теплоемкости материала. Отличными качествами обладает чугун, он достаточно долговечен и за счет теплоемкости накапливает энергию, но большая масса резко снижает потребительский спрос. Однако чугунная система теплообмена до сих пор находит своего покупателя. Стальной теплообменник обладает качествами, противоположными описанным.

Дровяная печь-камин La Nordica Isetta

120 800 руб Рейтинг 5.0

отзывов 3

Эта печь выделяется аккуратным дизайном. В качестве основного материала корпуса используется чугун, который покрыт эмалью. Внешне печь оформлена красивыми фактурными узорами. От печи исходит мягкое и приятное тепло, и оно совершенно не пересушивает воздух. Также производитель позаботился о том, чтобы разжигать печь было удобно. У печи есть удобный клапан, а боковая дверца позволит удобно вместить даже длинные поленья. За час работы печь потребляет примерно 2 килограмма дров.

Преимущества:

Не сушит воздух; Имеет чугунный корпус; Довольно экономная; Имеет приятный стильный дизайн;

Недостатки:

Высокая цена;

Отапливаемый объем 201 м³ Мощность 7 кВт Тип закрытый Дымоход есть КПД 78.1% Топливо дрова Система «чистое стекло» есть Ящик для золы есть Материал внешнего корпуса чугун Материал дверцы стекло Диаметр дымохода 15 см Подключение к дымоходу заднее Размеры (ШxВxГ) 66×70.60×45 см Вес 154 кг

Основные плюсы:

Я обратила внимание на то, что стекло остаётся чистым, через него всё видно. Сзади, когда ставили, заметила, что имеется значительная защита из стали. Сам процесс горения достаточно длительный

Дрова легко подкидывать. В печке боковая стенка имеется, через которую их загружаешь без особых усилий. Выглядит компактно, много места в комнате не занимает, выполнена из чугуна

Сам процесс горения достаточно длительный. Дрова легко подкидывать. В печке боковая стенка имеется, через которую их загружаешь без особых усилий. Выглядит компактно, много места в комнате не занимает, выполнена из чугуна.

Минусы:

Не обнаружила

5.0/ 5рейтинг

Отзывы

О печке всегда думала. В доме она просто пришлась бы к месту. Посидеть вечерком около неё приносит только положительные эмоции. Вот и надеялась найти такую, чтобы полностью подходила. Подобрала La Nordica Isetta

Сразу на неё обратила внимание. Она по стилю в комнату вписывалась. По форме тоже смотрелась

Мне показалась удобной. Да, по весу, конечно, тяжёлая, но по характеристикам в самый раз. Место, которое я выбрала в комнате, под печку удачно подошло. Оборудование как бы дополняло помещение. Расцветка придавала комнате вид. По использованию скажу, что я сама разобралась во всём. Печка не требует особого ухода. Всё понятно. Подбросила дрова, закрыла дверку. Сам процесс несложный. У меня комнаты нагреваются за короткий промежуток времени. Обычно я наблюдаю через стекло процесс горения. Стекло позволяет это делать. Оно большое. Скажу и про то, что много дров не уходит. Я стараюсь небольшими партиями подкидывать, получается нормальный расход. Заметила, что ручки в момент разогрева самой печки, не становятся горячими

По форме тоже смотрелась. Мне показалась удобной. Да, по весу, конечно, тяжёлая, но по характеристикам в самый раз. Место, которое я выбрала в комнате, под печку удачно подошло. Оборудование как бы дополняло помещение. Расцветка придавала комнате вид. По использованию скажу, что я сама разобралась во всём. Печка не требует особого ухода. Всё понятно. Подбросила дрова, закрыла дверку. Сам процесс несложный. У меня комнаты нагреваются за короткий промежуток времени. Обычно я наблюдаю через стекло процесс горения. Стекло позволяет это делать. Оно большое. Скажу и про то, что много дров не уходит. Я стараюсь небольшими партиями подкидывать, получается нормальный расход. Заметила, что ручки в момент разогрева самой печки, не становятся горячими.

Читать далее

2

Установка камина

Чтобы печь начала отапливать помещение, нужно присоединить её к системе обогрева. Для этого применяются специальные инструменты и материалы:

• Подставка для установки камина.
• Бак расширения.
• Труба из меди, чтобы присоединить конструкцию.
• Контролёр, чтобы управлять процессом обогрева.
• Термическая защита – датчик, который оберегает печь от закипания. То есть, при достижении температуры воды в 90˚С, вода перебрасывается в контур.
• Клапан от подрыва. Иными словами, это защита печи от того, что чрезмерно повышается давление.
• Соединительные элементы: вентили с муфтами, санитарные технические соединения, которые применяются во время монтажа.
• Теплообменник, если форма присоединения является открытой.

Системы разводки отопления

При организации системы разводки отопления стоит учесть, что они встречаются двух разновидностей: открытые и закрытые.

В первом случае циркуляция воды происходит за счет наклона трубопровода. Нагретая вода подается в самую верхнюю точку. После этого она проходит по всему трубопроводу самотеком. Уровень при этом постепенно снижается. В котел вода возвращается по трубе, которую называют обраткой. В чердачном помещении устанавливается расширительный резервуар для обеспечения возможности расширения при увеличении температуры. Нагретая вода вытесняется в расширительный резервуар, при постепенном охлаждении наблюдается обратный процесс.

Основное преимущество открытой системы заключается в ее простоте. Монтаж может быть выполнен самостоятельно. Однако она не подходит для отопления значительной площади.

Система закрытого типа циркуляции происходит принудительно при помощи специального насоса. В этом случае трубопровод чаще всего монтируются из пластиковых труб. Поскольку в их конструкции предусмотрено несколько слоев, они отличаются повышенной теплоизоляцией по сравнению с металлическими трубами. Это позволяет снизить теплопотери при транспортировке воды.

Вода в закрытой системе нагревается до 90 градусов или даже ниже. Она поступает в накопительный бойлер, после чего попадает в систему трубопроводов. Ее движение осуществляется за счет функционирования циркуляционного насоса. Прекращение или нарушение теплоотдачи может быть причиной закипания воды. Это приведет к отключению насосного оборудования и росту давления внутри. Оно, в свою очередь, станет причиной выхода из строя системы.

Чтобы предотвратить это в камине устанавливается дополнительный змеевик. При необходимости через него подается холодная вода, понижая температуру системы. Другой вариант защиты это монтаж термодатчика. Как только температура воды достигает критических значений, автоматическая система сбрасывает ее в канализационную систему.

Камина с водяным контуром – это экономичный вариант для организации дополнительной подачи тепла или отопления небольшого коттеджа или дачного домика.

class=”post-single__hr”> Получайте новые статьи на почту каждый день!ПодписатьсяТеги: вода ремонт отопление интерьер class=”post-single__hr”> Мой мирFacebookВконтактеTwitterОдноклассники

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Печь с водяным контуром для отопления дома

Вода в системе циркуляции может перемещаться естественным путем за счет создания уклона трубопровода и различия плотности жидкости в подогретом и охлажденном состояниях. Способ дает возможность печи работать автономно. Для принудительной подачи теплоносителя необходим электрический насос. Он улучшает процесс теплообмена, поскольку вода может перемещаться по трубопроводу с большей скоростью. Правильная установка системы при естественной ее подаче позволяет создавать режим циркуляции, близкий к принудительному. Для этого уклон основного трубопровода составляет 4о, а расстояние между патрубками — 1,5 м. После выхода из регистра размещают трубу, называемую коллектором разгона.

Оптимальным вариантом является система комбинированной подачи теплоносителя. При необходимости увеличения процесса теплообмена и при разогреве печи применяется принудительный режим, а в остальных случаях — естественный.

Устройство и принцип действия

С технической точки зрения водяной камин представляет собой металлическую топку, толщина стенок которой (от 4 до 8 мм) зависит от вида камина — открытый или закрытый, а также из материала топки. Корпус изготавливают из котельной стали или чугуна и покрывают огнеупорной краской . Внутреннюю часть топки облицовывают жаропрочной плиткой.

Трубки теплообменника находятся между стенками топки. В нормальном состоянии в системе теплоносителя (ее еще называют «водяной рубашкой») содержится около 40 л воды, которая циркулирует по теплообменнику и нагревается за счет энергии от сгоревшего топлива. Между стенками топки располагаются воздушные каналы для доступа кислорода, необходимого для поддержки процесса горения, здесь же устанавливают и теплообменники. Воздух, нагретый в каналах, сквозь специальные отверстия попадает в комнату, а вода, прогретая в змеевиках, попадает в систему отопления и горячего водоснабжения дома.

Для отвода горячей воды в отопительной системе и теплых полах к теплоносителю подключают датчики температуры, элементы трубопроводной системы, контролирующие подачу воды. Дополняет отопительное устройство каминный портал. Его вид можно согласовать с любым интерьером.
