Общие рекомендации по установке буржуйки своими руками

Схема монтажа дымохода для печки буржуйки.

Необходимо предварительно ознакомиться с некоторой информацией по поводу установки подобной конструкции, чтобы знать, с какими нюансами придется столкнуться.

Установить печь буржуйку можно при наличии начальных навыков строительства и способностей к обучению.

Главная проблема для оборудования отопления, которое работает на дровах, заключается в установке системы дымоотвода. Буржуйка имеет упрощенные требования, если сравнивать ее с камином. В данном случае не обязательно изготавливать вертикальный дымоход.

В целях пожарной безопасности печь буржуйка нуждается в устройстве слоя изоляции. Для этого нужно сделать кирпичную площадку или использовать лист нержавеющей стали. Можно применить и асбестоцементный лист, который покрывается оцинковкой. Подобная конструкция способна выдерживать температуру до +400°С.

Допускается применять ножки из металла для установки печи. Такая конструкция может сэкономить строительные материалы и собственные силы, которые могут быть потрачены на установку печи.

Схема печки буржуйки с теплообменником.

От стены необходимо отступить 80 см или добавить на стенку термоизоляционный слой. Рекомендуется устроить и защитное покрытие по периметру печи, которое способно предотвратить возгорание, если искры попадут на пол.

Дымоход может быть выведен под углом из стенки. В данном случае необходимо позаботиться о герметичном соединении участков дымоходной конструкции. В большинстве случаев используется сэндвич-конструкция, которая имеет высокий уровень безопасности из-за того, что в конструкции частично изолирована труба дымохода. Для дымоходной конструкции не допускается использовать тонкую нержавеющую сталь, потому как она быстро прогорит. Трубу необходимо выводить на улицу через просверленное отверстие в стенке или крыше. В конце образовавшиеся щели надо замазать глиной.

Чтобы была возможность регулировать тягу, необходимо приобрести шибер-заслонку, которая устанавливается в дымоходную конструкцию и может перекрыть ее полностью или частично, если есть такая необходимость. Шибер понадобится на несколько мм меньше диаметра трубы. В трубе необходимо сделать 2 отверстия. Далее следует продеть в них прут, к которому закрепляется шибер.

Стенки рядом с печью нужно защитить стальным экраном или облицевать керамической плиткой. Предпочтительнее использовать последний вариант.

В конце производятся косметические работы, заключающиеся в замазывании щелей и облагораживании площадки, на которой планируется расположить печь буржуйку.

Как происходит установка дымохода?

Чтобы установить дымоход, необходимы следующие материалы:

колено 1200х100 мм;
2 колена 1200х160 мм;
3 стыковых колена;
тройник;
заглушка;
грибок.

Для устройства дымохода могут пригодиться теплоизоляционный материал и проходной стакан. Для герметизации швов применяется герметик или шнур из асбеста.

Процесс установки дымохода выглядит следующим образом:

На отверстии дымохода необходимо зафиксировать 1 отрезок трубы.
Трубные колена понадобится нарастить до линии перекрытия.
В перекрытии нужно сделать отверстие диаметром 170 мм или более. В местах, где дымоходная труба должна проходить через перекрытия, понадобится удалить теплоизоляционный слой. Это необходимо для того, чтобы исключить возможность воспламенения данного слоя.
В отверстие, которое было проделано, необходимо вставить проходной стакан, после чего пропустить трубу дымохода через него.
Далее труба состыковывается с наружной дымоходной конструкцией.
На внешнюю часть трубы наносится слой битума. Все это оборачивается теплоизоляционным материалом.

https://youtube.com/watch?v=SMVD6li2QI4

Установить буржуйку достаточно просто, если знать все нюансы и иметь все инструменты.

Достоинства и недостатки буржуйки для гаража

Печь-буржуйка по праву считается наиболее практичным способом обогрева зимой. Это небольшая конструкция, которая является практически переносной, способна обогреть любое по площади помещение, независимо от температуры на улице и других климатических условий. В этом и заключается основное ее преимущество. Однако в современных условий печь-буржуйка используется исключительно для отопления хозяйственных построек, например, гаража. И связано это с большим количеством недостатков:

печка быстро остывает, а значит, чтобы поддерживать в помещении постоянную температуру, она должна всегда гореть;
неэкономична по этой же причине;
пожароопасна, поэтому при ее монтаже нужно позаботиться о защите близлежащей стены и пола.

Однако её всеядность позволяет немного сэкономить на покупке топлива, особенно если учитывать практически 100% КПД такого устройства.

Буржуйка имеет особую конструкцию, благодаря которой и можно получить высокий КПД

Несколько слов по эксплуатации

Теперь наша инструкция рассмотрит некоторые полезные советы по использованию таких печей. Их соблюдение позволит обезопасить эксплуатацию, а также увеличить срок жизни.

Итак, запомните следующие правила:

До того, как установить печь буржуйку на даче уберите все легко предметы, которые могут воспламениться, на расстоянии 1 метр.
Не желательно закладывать за один раз слишком большое количество топлива. Лучше, чтобы топка была заполнена лишь наполовину.
Дверцу нужно всегда очень плотно закрывать.
Место хранения дров должно располагаться на достаточном расстоянии от дверцы. Помните, что небольшая горящая щепка, способна в считанные секунды обеспечить возгорание сухого топлива.
Запрещается эксплуатация с неисправной вытяжной трубой.
Как уже говорилось, строго запрещается оставлять детей без присмотра вблизи неё.
Лучше всего для растопки пользоваться сухим топливом. (См. также статью Очаг на даче: особенности.)

Довольно часто их изготавливают из остатков широких труб

Как сделать буржуйку своими руками устройство буржуйки

Проще не придумаешь – именно так можно охарактеризовать печь буржуйку, история которой насчитывает уже несколько веков. Если утрировать, то для того, чтобы самостоятельно соорудить примитивную буржуйку, понадобится металлический ящик и труба. Сварили все вместе, загрузили дрова и наслаждайтесь теплом. Да, это небезопасно. Да, это неудобно и, главное, не очень эффективно – именно поэтому современная буржуйка имеет ряд дополнений.

Как и в любой другой твердотопливной печи, в нее монтируются колосники, под которым делается зольник.
Как и все прочие печи, буржуйка имеет дверки для загрузки топлива и удаления продуктов горения.
Дымоход, без которого печь превращается в обычное костровище.
Также внутри встраиваются переборки, в задачи которых входит удерживать максимальное количество тепла внутри помещения.

Посмотреть, как выглядят буржуйки в самодельном исполнении, можно в этом небольшом видеоролике.

Кроме того, многие современные печи буржуйки для дачи оборудуются конвективными трубами (они нужны для более эффективного нагрева воздуха в помещении) и разными приспособлениями для приготовления пищи. Конфорками, на которых можно и чай согреть, и при необходимости картошечку с сальцем и лучком пожарить.

Варианты конструкции

Полностью кирпичная буржуйка является уменьшенной и упрощенной копией традиционной печи. Она строится только из кирпича, без добавления других материалов (единственными дополнениями у нее могут быть только дверца топки, варочный настил и т. д.).

Однако, есть и другие конструкционные разновидности:

полностью кирпичная печь с основанием из бетона;
комбинация из металлического корпуса (например, старого баллона) с кирпичным основанием;

чугунная печь, у которой изнутри топка выложена кирпичом;
кирпичная буржуйка с металлическим внешним коконом.

Все варианты обладают определенными плюсами, но полностью кирпичные конструкции заметно превосходят любую альтернативу.

Буржуйка из чугуна — универсальная народная печка

Несмотря на внешнюю простоту, чугунные печки оказались весьма удобным и экономичным источником тепла. А рассказы о том, что буржуйки необычайно прожорливы, распространяли те люди, которые не умели правильно ими пользоваться или вместо чугунной печки использовали стальную, зачастую сделанную из тонкой железной бочки.

Простая конструкция и легендарная «всеядность» чугунного отопительного прибора оказалась кстати для тех, кто временно проживал или работал в неприспособленных условиях: для строителей, военных, лесорубов и представителей прочих подобных профессий.

Применение буржуйки на даче для приготовления пищи

Буржуйки верой и правдой несли службу в строительных вагончиках, железнодорожных теплушках и даже в обычных брезентовых палатках. Тепловой мощности этого агрегата хватает для даже нагрева большой комнаты, и уж тем более ее тепла достаточно для совсем маленьких помещений-времянок.

Впрочем, чугунные печи-буржуйки уже тогда активно применялись и для стационарного обогрева элитных квартир. Как правило, такие изделия отличались богатым украшением, отделкой, или изящным узором. Делались они не переносными, а стационарными.

В годы Великой Отечественной войны легендарные печи из чугуна прочно заняли свое место в землянках, палатках красногвардейцев, партизан, и даже квартирах обычных городских жителей. Во время блокады Ленинграда именно благодаря такому обогреву миллионы простых горожан смогли пережить лютые зимние морозы.

Возможность изготовить печь с водяным контуром самостоятельно

Печь буржуйка в скандинавском стиле

Печь-буржуйка с водяным контуром служит идеальным источником тепла при отсутствии централизованного отопления. Данная водяная отопительная конструкция обладает целым рядом преимуществ:

высокие показатели производительности. Себестоимость самодельного прибора в разы ниже заводских печек, а при использовании бросового материала в качестве основы и вовсе равна нулю;
печь функционирует вне зависимости от закладываемого топлива. Допустимо использовать уголь, торф, дрова, растительные отходы;
автономный характер работы буржуйки, так как конструкция абсолютно не связана ни с одним источником электричества.

Печная система «буржуйки» действует в соответствии с принципом естественной циркуляции. Тепло исходит от носителя и распределяется по всему внутреннему пространству устройства. Во время сгорания топливных материалов буржуйка не нуждается в дополнительных источниках энергии, в том числе и электричестве.

Печь буржуйка в спальне

Для того чтобы контурная буржуйка радовала своей работой, необходимо соблюдать определенную поэтапность в действиях:

выбор материала, из которого будет выполнена печка, и нужной формы устройства;
изготовление базового корпуса буржуйки. За основу чаще всего берется либо труба в диаметре около 300 мм, либо металлический лист 5 мм в толщину;
«раскрой» металла или трубы. Схематичное нанесение всех планируемых отверстий, сгибов и сварочных швов;
изготовление теплообменника, его монтаж и подключение к общей отопительной системе;
установка рабочих радиаторов.

Контурная буржуйка состоит из расширительного бака, труб, внутреннего теплообменника и встроенных радиаторов. Вследствие чего из–за многокомпонентности конструкции необходимо позаботиться о надежности крепления элементов и добротности всех сварочных швов. Надежные швы исключат возможность протечки в одной из частей конструкции.

Печь буржуйка уголовая

Водяные контурные «буржуйки» обогревают за счет движения воды, начинающегося во внутреннем теплообменнике, поступающего в трубы, а затем в радиаторы, где и происходит отдача теплоэнергии во внешнее пространство. Остывшая вода вновь поступает в теплообменник.

Печь буржуйка в загородном доме

Достоинства и недостатки печи-буржуйки для дачи

Как и любой другой отопительный прибор печь-буржуйка характеризуется как рядом положительных качеств, так и некоторыми недостатками.

Плюсы:

процесс растопки печи не занимает много времени (примерно пятнадцать минут);
такое устройство считается очень экономичным, т.к. используемое топливо для буржуйки (дрова, опилки, щепки, уголь, торф) стоит недорого;
описываемые печи отличаются достаточно высокой производительностью, КПД достигает до 80-85 %;
изготовление печи-буржуйки не предполагает больших затрат;
тепло распределяется равномерно по всему помещению;
печка отличается достаточно компактными размерами, поэтому хорошо впишется в помещение и не займет большой промежуток пространства.

Минусы:

Низкая аккумуляция тепла. Чтобы печь-буржуйка работала с максимальной эффективностью и тепло хорошо распространялось по комнатам, надо оборудовать вентиляцию.
Расходуется большое количество топлива. Именно поэтому буржуйка больше подходит в качестве временного источника тепла, но никак не постоянного.

Для того, чтобы в процессе эксплуатации буржуйки расходовалось меньшее количество топлива, надо использовать печь, в которой выходной патрубок располагается над загрузочной дверцей, таким образом продукты сгорания направляются в выводную трубу и отдают тепло стенками камеры. Если вы хотите повысить теплоотдачу корпуса печи, ее нужно обложить кирпичом. Прибегнув к такому способу, вы не только увеличите показатели теплоотдачи, но скорость, с которой прогревается помещение возрастет.

Подготовка раствора

Обложить буржуйку кирпичом не сложно, но конструкция требует особого раствора – жаропрочного. На рынке есть уже зарекомендовавшие себя сухие смеси для кладки печей. В такие смеси достаточно добавить воды, и замешать раствор в пропорциях указанных на упаковке. Плюс готового раствора в том, что не нужно подбирать жирность глины, рисковать качеством кладки.

Если стоит цель сделать раствор с нуля самостоятельно, нужно учесть тонкости технологии. В разных источниках приводятся различные пропорции глины к песку. Это обусловлено её качеством – чем жирнее глина, тем больше потребуется песка.

Для 1 части жирной глины берется 2 части песка, для тощей глины достаточно 1 части песка. Чтобы проверить глину на жирность, её смешивают с водой до образования теста, скатывают в шар и дают подсохнуть. Подсохший шарик сдавливают дощечками, если рассыпался – глина тощая, если только пошли трещины – жирная.

Перед замешиванием глину заливают водой на сутки, а песок тщательно просеивают, промывают. Сухую глину заливают водой 1:2, а жирную 1:1. Далее глину процеживают и добавляют песок до консистенции густой сметаны. Для упрочнения раствора рекомендуют добавить соль и цемент. Соли 150г, а цемента 1кг на 10 кг глины. После замеса раствор нужно проверить на соотношение компонентов.

Глиняный раствор для кладки

Есть несколько способов это сделать:

Взять пару кирпичей и скрепить их полученной смесью. Подождать 5-7 минут. Если после указанного времени можно держать конструкцию за верхний кирпич, а нижний не будет падать – значит раствор подобран правильно.
Скатать из раствора колбаску в 20см, скрутить в кольцо и оставить до подсыхания. Наличие небольших трещин говорит о жирности раствора, разрывы, чрезмерное количество трещин говорит об избытке песка.

Установка печи-буржуйки в садовом домике

При установке печи-буржуйки следует самым строгим образом соблюдать противопожарные правила, ведь корпус стальной печи и неутеплённый дымоход нагревается весьма ощутимо. В первую очередь нужно обеспечить минимальные расстояния от элементов печи до сгораемых конструкций садового домика. Если печь заводская, эти требования будут указаны в инструкции, но в любом случае они не должны быть ниже тех, что предписывают нормы:

Красным цветом обозначены защитные экраны. Экран, расположенный близ печи, не должен располагаться вплотную к корпусу. Необходимо оставить воздушный зазор 3-5 см для предотвращения перегрева и беспрепятственной передачи тепла в помещение

Большинство современных воплощений буржуйки в заводском исполнении оснащаются защитными экранами с вентилируемым зазором.

Как видим, при наличии экрана, выполненного из термостойких материалов, буржуйку можно придвинуть ближе к стенам, что сэкономит место в домике. Рекомендуемая конструкция экрана — асбестовый картон не тоньше 10 мм, закрытый металлическим листом толщиной от 0,55 мм. Сегодня чаще применяют готовые эстетичные экраны из жёсткой минераловатной плиты либо базальтового картона и нержавеющей стали.

Противопожарную разделку дымохода выполняют при его пропуске через перекрытие и кровлю. Пустое либо заполненное каменной ватой пространство между трубой и деревянными конструкциями закрывают стальным фартуком

Наши читатели нередко спрашивают: «стоит ли обложить буржуйку кирпичом? Отвечаем: ни в коем случае. С учётом особенностей конструкции это может привести к её перегреву и прогоранию дымохода. Речь может идти только о вентилируемом защитном кожухе для боковых и задней поверхностей. Если имеется желание значительно увеличить теплоёмкость и немного теплоотдачу стальной печи, её реально подключить к отопительному кирпичному щитку. Правда, только при условии наличия достаточной тяги и места для относительно громоздкой кирпичной конструкции.

Массивный отопительный щиток утилизирует часть тепла отходящих дымовых газов и аккумулирует его.

В заключение отметим, что установка печи и монтаж дымохода в доме требуют профессионализма и высокой ответственности. За выполнение такой работы своими руками стоит браться лишь в том случае, если вы полностью уверены в своих силах. В противном случае работу лучше доверить опытным мастерам, хорошо разбирающимся в противопожарных правилах.

Установка металлической печи с выносной топкой в срубе

Рассмотрим вариант монтажа противопожарной стенки противоусадочной из минерита ЛВ. Особый способ крепления позволит провести монтаж в срубе до его усадки, причем плавающая конструкция крепежных элементов не даст жесткой стенке деформироваться.

Минерит ЛВ

Минерит

Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.

Проем в стене

Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.

Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.

Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.

Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала

Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.

Крепление минерита на стену

Лист зафиксирован, можно выпиливать проем

Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).

Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.

Монтажный набор

Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.

На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.

После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.

Советы

Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.

Обрешетка

Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:

со стороны парной зафиксируйте лист минерита;
прорежьте отверстие под выносной канал;
закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
возьмите базальтовую вату и уложите ее между стойками обрешетки;
зашейте проем минеритом (со стороны предбанника);
установите печь на свое место;
теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.

Обрешетка и утеплитель

Вид со стороны парной и предбанника

Закрепленный портал печи

Стены и дымоход после отделки змеевиком

Процесс отделки самой печи

На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите камни в сетку.

Буржуйка своими руками

Одно из преимуществ буржуйки – доступность. При этом изготовить печь такого вида можно самостоятельно из подручных (и даже бросовых) материалов. Самыми популярными являются следующие два способа изготовления печи:

из баллона;
из металлической бочки.

В первую очередь, необходимо сделать чертеж будущего изделия. Затем следует нанести соответствующие разметки на материал и вырезать их при помощи болгарки, далее – приварить дверцы. При необходимости к печке привариваются ножки. В конце работы нужно установить трубу под дымоход.

Самый распространенный материал для такой печки – газовый баллон.

Печка из баллона

Буржуйка из бочки

Обычно для печки берут металлические бочки объемом 100-200 литров

При этом важно, чтобы у бочки были довольно толстые стенки (2-5 мм)

Самодельная буржуйка из металлической бочки

Чем обложить буржуйку?

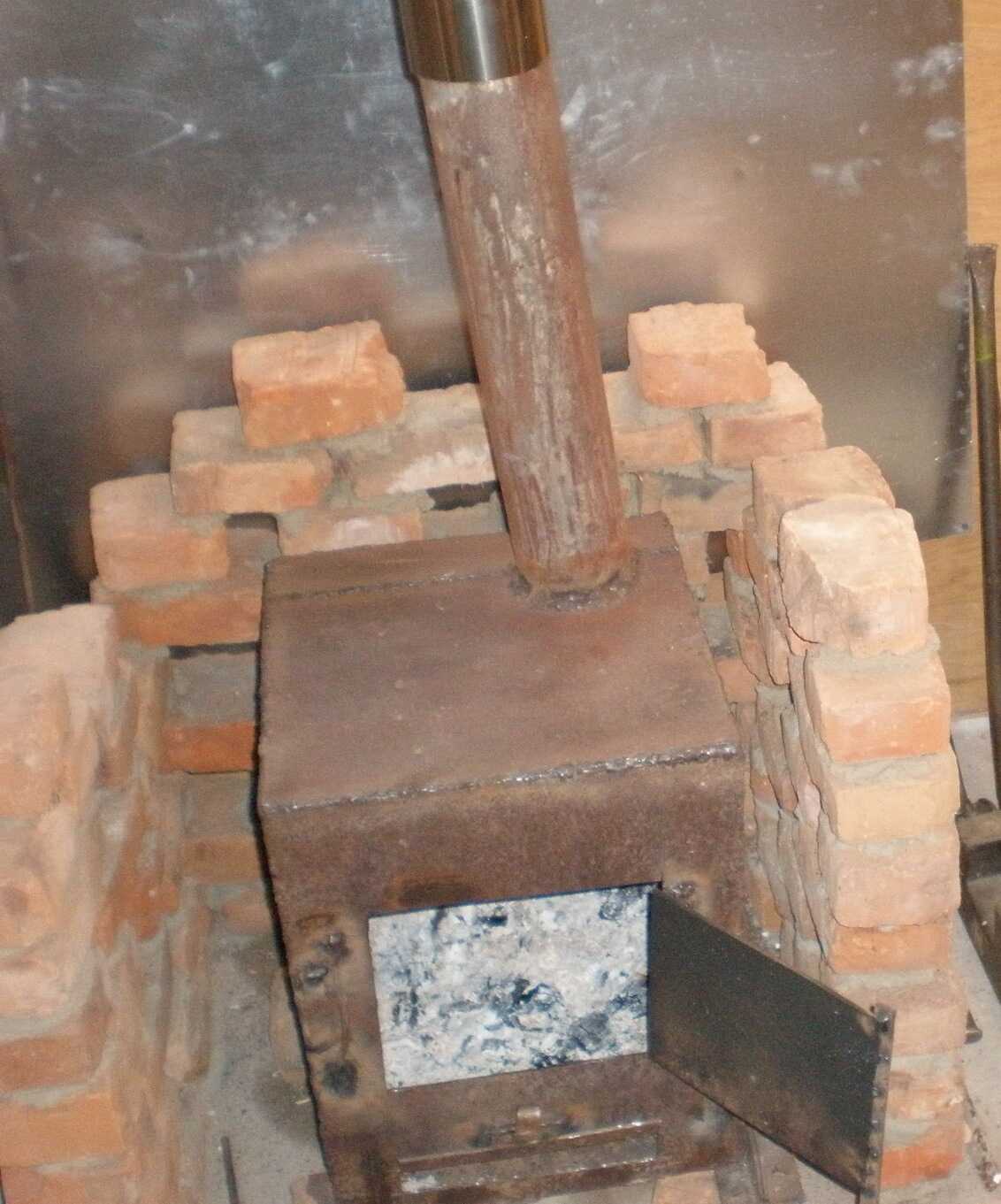

Чтобы печь дольше отдавала тепло, рекомендуется обложить ее кирпичом. Такой экран следует разместить на расстоянии 5-7 см от стен самой печи.

Кирпичный экран для буржуйки

Таким образом, буржуйки хорошо использовать для обогрева небольших помещений. Для обогрева большой площади (например, жилого дома) использовать такие печи не разумно, так как потребуется большое количество топлива.

Установка печки

Правила установки базируются на том, чтобы защитить окружающие предметы и стены от раскалённых стенок буржуйки:

Основание. Оно должно быть негорючим. Идеальна, конечно, бетонная плита, но мало кто может позволить себе на даче такой качественный фундамент. Подойдёт участок керамической плитки, кирпичное основание. Модели на ножках не так требовательны к основанию, поскольку ножки хоть и нагреваются, но в меньшей степени. Здесь можно применять лист жести.
Расстояние до стен. Если стены деревянные, или обшиты горючими материалами, расстояние до них должно быть не менее 70 см., если пластик и того больше. Тот же принцип применим и в отношении мебели.
Дымоход. Диаметр трубы от 85 до 150 мм. По возможности нужно избегать стыковки трубы, особенно в жилом помещении, но уж если приходится соединять, то стык должен быть полностью герметичным. Стыки не должны совпадать с местом прохождения трубы сквозь перекрытия и кровлю. На этих участках делается несгораемый барьер из кирпича, керамики или бетона, который защитит материалы перекрытия от возгорания. Часто трубу буржуйки выводят в окно, а саму печь располагают в середине комнаты. В таком случае, участок трубы, тянущийся от печи (горизонтальный, или наклонный), будет выполнять роль камеры дожигания, и отдавать тепло комнате.
Вентиляция. Буржуйка горит открытым принципом. Это значит, что необходимый кислород она будет брать из помещения, в котором находится. Посему, по нормативам ей требуется обеспечить достаточное количество свежего воздуха: на 1 кВт – 10 м3 в час. Мало какой дачный домик может похвастаться хорошей приточно-вытяжной вентиляцией, поэтому проблему обычно решают проветриванием. В противном случае, люди будут ощущать неприятные симптомы кислородного голодания.

Печка после монтажа

Чтобы сделать буржуйку мобильной, то есть, чтобы была возможность переставлять её с места на место, часть дымохода можно сделать из несгораемой гофры. Только придётся больше внимания уделять чистке, ведь гофрированный участок станет местом скопления сажи.
