Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это

D – диаметр барабана (корпуса печи);
S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что

Высота барабана (Н) составляет от 1,5 до 2 D.
Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
Толщина обмазочного слоя на барабане – 1/3 D.
Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
Площадь сечения внешнего дымохода составляет 1,5-2 S.
Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
Высота дымовой внешней трубы должна составлять от 4 метров.
Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, — до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

высоким коэффициентом полезного действия — не менее 85%;
большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
возможностью функционирования на твёрдом топливе любого вида;
малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
возможностью устройства теплой лежанки;
продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
скорость нагрева не позволяет применять ракетную печь для бань;
эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
опасность проникновения угарного газа в жилые комнаты.

Как работает пиролизная печь

Для начала мы рассмотрим принцип работы пиролизной печи. В традиционных дровяных печках используется принцип прямого сгорания топлива. Загруженные в камеру сгорания (топку) дрова поджигаются и начинают испускать тепловую энергию. Эта энергия нагревает стенки агрегата, после чего проникает в обогреваемые помещения. Продукты сгорания сразу же улетают в дымоход. Вместе с этим туда улетают ещё 10-15% тепла.

Недостаток обычной печи заключается в больших тепловых потерях. Продукты сгорания улетают в дымоходную трубу раскалёнными, в них полно тепла, которое можно собрать и отправить на обогрев. В самом простом случае пользователи удлиняют трубу, делая горизонтальный участок более длинным – он проходит через всё помещение. Тем самым производится уменьшение тепловых потерь.

Пиролизные печи устроены несколько по-другому. В них две камеры – в первой осуществляется сгорание топлива, во второй производится дожигание продуктов сгорания. В процессе горения древесины выделяются продукты пиролиза – это горючие газы, сгорающие при высокой температуре. Для их сжигания требуется вторичный воздух – он поступает в камеру дожигания, смешивается с пиролизными газами, в результате чего происходит воспламенение данной смеси.

Пиролизные печи длительного горения – оптимальное оборудование для вашего дома, дачи или бани.

Преимущества пиролизных печей:

Более высокая эффективность, по сравнению с традиционными печами – процесс пиролиза позволяет выделить из аналогичного количества древесины более высокое количество тепла.
Возможность управления процессом сгорания – регулируя тягу или подачу воздуха через поддувало (и подачу вторичного воздуха), можно задать определённую интенсивность горения, выставляя нужный температурный режим.
Длительное горение – обычно пиролизные печи оснащают большими топками, куда вмещается весомое количество дров. Продолжительность горения обеспечивает и возможность управления этим процессом (диапазон регулировки составляет от 10 до 100%, в зависимости от конструкции).
Экономия топлива – при не самом сложном устройстве, пиролизные печи экономят до 10-15% дров.
Широкий спектр применения – начиная от бань и заканчивая жилыми домами.

Изготовление своими руками

Самодельная печь из отработанного газового баллона – доступный вариант дровяной печи, которая предусмотрена для эффективного обогрева помещений и экономного расхода топлива.

Чтобы сделать печь в домашних условиях, потребуется:

Пустой корпус баллона – 2 шт.
Металлическая труба для создания вертикального дымоходного канала (диаметр – 12 см).
Профильная труба для изготовления топливника и загрузочной камеры (длина 100 см, сечение – 12×12 см).
Отрезы металлических труб: короткий на 80 см (диаметр – 15 см) и длинный на 150 см (диаметр – 12 см).
Стальной лист (толщина 3 мм).
Металлические прутья.
Утепляющий жаростойкий материал (перлит).
Сварочное оборудование.
Болгарка.
Средства персональной защиты – очки и перчатки.

Чтобы обеспечить правильную сборку печи, рекомендуется подготовить рабочий чертёж с указанием точных размеров всех конструктивных элементов устройства.

Пошаговая инструкция по изготовлению ракетной печи:

Из профильной трубы отрезается три отрезка – два из них по 30 см и один для лежака на 35 см. Из заготовки для лежака болгаркой проделываются прямоугольное отверстие для топливного отсека и полукруг для вертикальной трубы.
Одна 30-сантиметровая заготовка разрезается продольно и приваривается к топливному отсеку для создания воздушного канала.
Топливный отсек соединяется с трубой горячей сваркой.
Из арматуры изготавливается колосник, для топливной камеры и зольника – дверки.
Далее изготавливается вторичная камера для дожига пиролизных газов.
Внизу баллона проделывается отверстие под топливный отсек. С наружной стороны баллона фиксируется колено под трубу диаметром 12 см для дымохода.
Внизу трубы вырезается отверстие для очистки дымохода.
Сверху на трубу насаживается отрезок трубы диаметром 15 см и приваривается сваркой к баллону.
Свободное пространство между двумя трубами заполняется утеплителем, края закрываются сварным швом.
Во втором баллоне отрезается днище и заваривается отверстие под вентиль. Он будет использован для дожига пиролизных газов.
Оба баллона фиксируются друг с другом в специальный паз при помощи двух сварных колец так, чтобы обеспечить герметичность готовой конструкции. Паз уплотняется шнуром из асбеста.

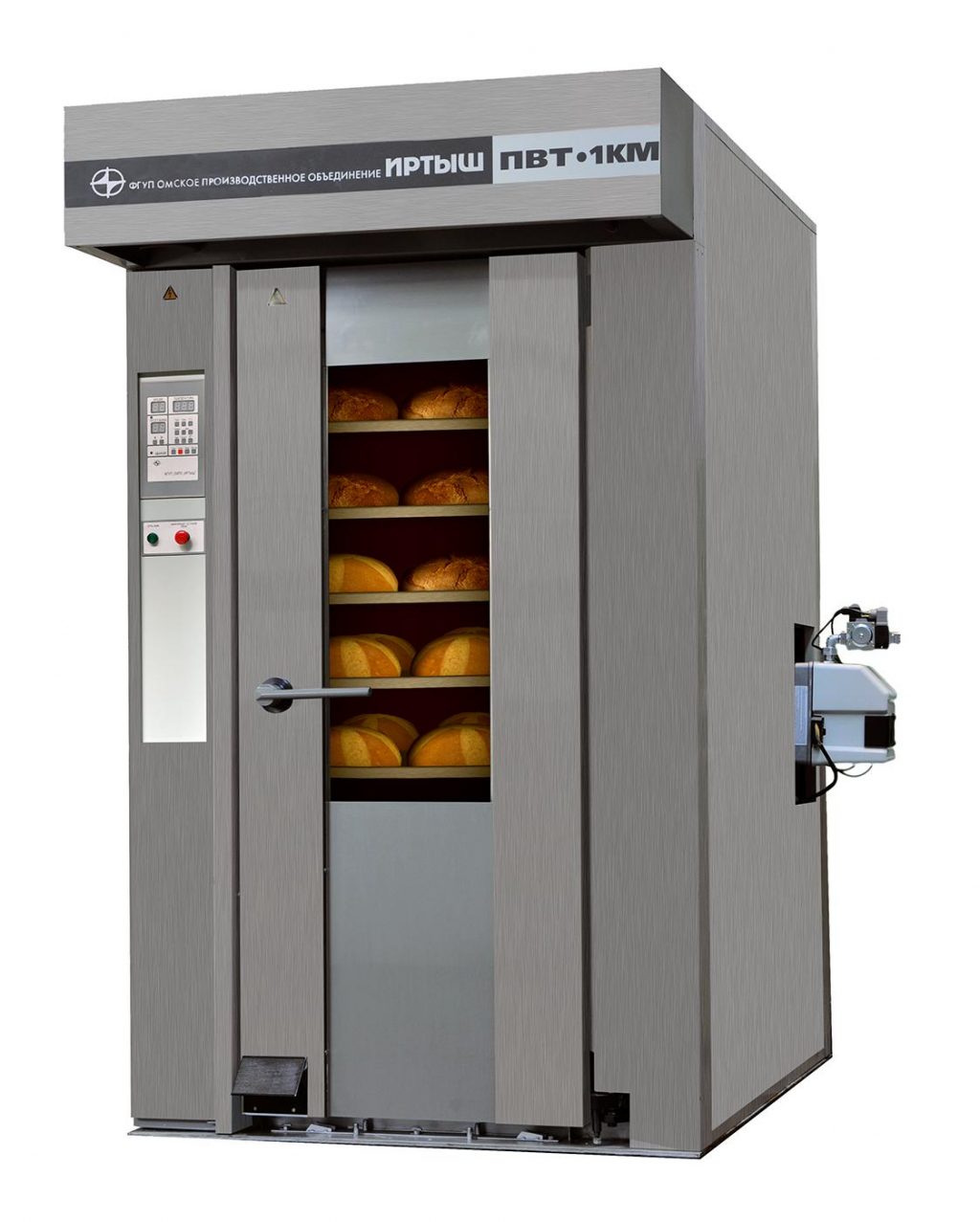

Преимущества и недостатки ротационной печи

Преимущества:

два исполнения: газовые и электрические;
высокая производительность и компактность;
непрерывность производства, низкое потребление энергии;
гибкая регулировка режимов выпекания (возможность задания в программе любых режимов выпекания, которые поддерживаются автоматически по заданной программе);
стабильность поддержания технологических режимов;
интерфейс для чтения / записи данных;
мощный генератор пара;
фронтальное расположение зон обслуживания позволяет устанавливать печи в ряд, экономя производственные площади;
большое окно в двери для контроля процесса выпечки;
возможность легкого доступа ко всем узлам и агрегатам для осмотра и максимально быстрого техобслуживания;
сборно-разборная конструкция.

Недостатки ротационной печи:

невозможно выпекать различные изделия внутри одного цикла;
относительно высокая стоимость.

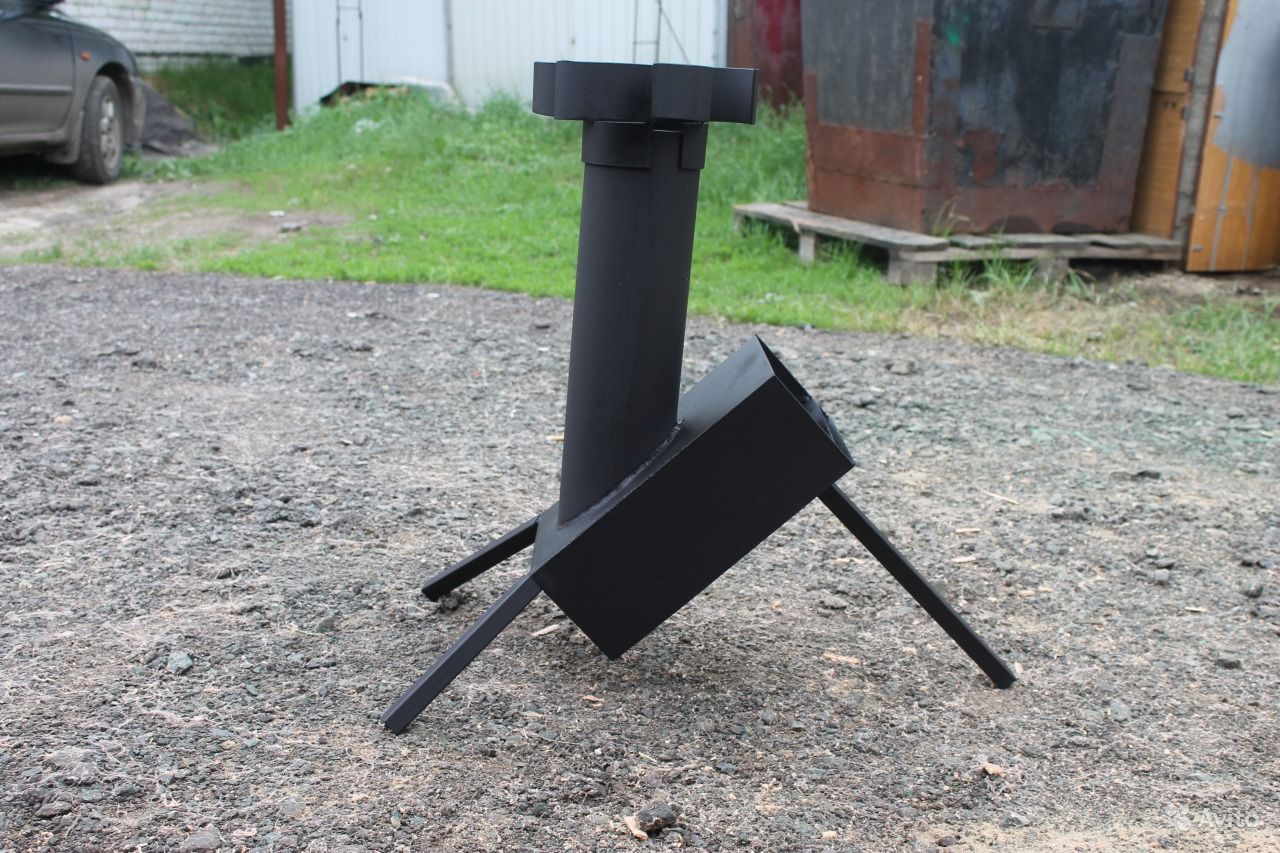

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

Болгарка.
Сварка.
Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.
