Порядок сборки основы
- Так, как мы стремимся рассмотреть конструкцию, имеющую право называться пиролизной печью, на первом этапе следует позаботиться изготовлением внутренних каналов, подвода первичного и вторичного воздуха и обвязкой горелки. Футеровка горелки выполняется из шамотного кирпича. Собственно из него и изготавливаются сами термостойкие сопла форсунки.
- Далее, из листового металла, нужно раскроить и сварить, первичную камеру газификации – он же бункер, и вторичную камеру дожига газа. Она должна быть хорошо защищена от высокотемпературного пламени и иметь выход в конвекционные каналы.
- На практике, используется материал толщиной 4 мм. Но желательно использовать большие толщины, во избежание короблений и преждевременного выхода из строя, из-за коррозии.
- Готовые – верхнюю и нижнюю секцию сгорания объединяют посредством обвязки форсунок и подключают воздушные теплообменники по принципу Булерьяна.
- После этого, можно приступить к промежуточному этапу, обварке крепёжных элементов, препятствующих гидравлическим деформациям наружного кожуха. Это металлические штыри, которые укрепят между собой внутренние и наружные элементы котла.
- Производится обварка элементами кожуха с одновременной стыковкой всех отверстий воздушных каналов.
- Также, надо заранее предусмотреть отверстия для рычагов, заслонки дымохода и заслонки вторичной камеры.
- После обварки наружных элементов короба, устанавливаются дверки, наружный патрубок подвода воздуха, к которому будет крепиться нагнетательный насос и лючок прочистки конвекционных дымоотводов.
Сборка печи своими руками
Для начала определитесь с помещением, где будет изготавливаться самодельный котел длительного горения.
Требования к месту работ:
- доступ к электричеству;
- достаточно свободного пространства;
- хорошая звукоизоляция, либо удалённость от людей, которым может помешать шум;
- защищенность от осадков, возможность убрать заготовки на хранение.
Отопительная печь, изготовленная своими руками
Теперь материалы и инструменты для котла на дровах длительного горения своими руками. Главный элемент, или основа, из которой будет изготовлена печь – это 200-литровая бочка (стальная или чугунная). Она не должна иметь повреждений и ржавчины. Если подходящей нет, можно использовать:
- отрезок толстостенной трубы;
- листовую сталь;
- старый газовый баллон;
- большой огнетушитель.
Главный критерий – толщина стенок. От неё будет зависеть срок службы печи.

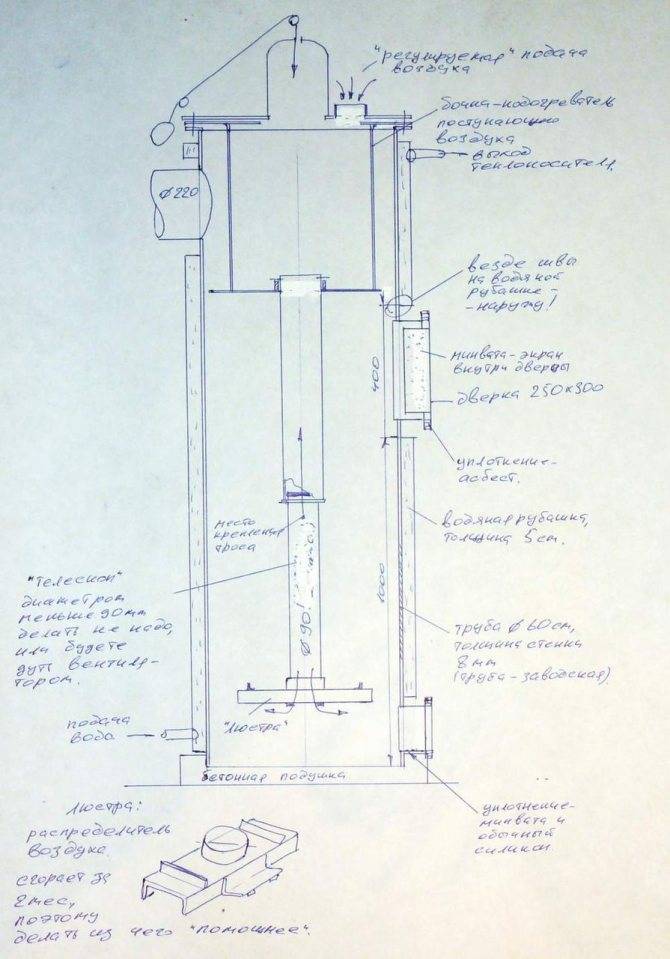

Металлическая печь на опилках длительного горения — чертеж
Другие материалы:
- если основа круглая, нужен материал для ножек (арматура, обрезки небольшой трубы, швеллер и т. д.);
- 5 мм сталь (2 круга примерно такого же диаметра, как бочка);
- швеллер;
- готовая дверца, или сделанная своими руками;
- 100 мм. труба по длине чуть выше бочки (примерно на 15 см.);
- 150 мм. труба для дымохода (около 5 метров длиной).
Инструменты для проведения работ по изготовлению печи:
- болгарка или автоген;
- электросварка;
- топор и молоток;
- измерители (рулетка, отвес, уровень).
Недостатки
1. Много факторов, которых практически невозможно избежать, вызывают образование конденсата, на поверхностях теплообмена. Смесь конденсата и сажи, образуют тягучий дёгтеобразный, кислотный налёт, тяжело поддающиеся очистке. 2. Энергичная работа дымососа или нагнетателя, способна “отъесть” значительную долю экономии, приносимой устройством. Кроме того, энергозависимость может приводить к аварийным ситуациям, во время отсутствия электричества. Требуются дополнительные меры, для охлаждения котла и его аварийного отключения. 3. Эффективность, напрямую связана с режимом горения. Это вынуждает сжигать лишние топливо, или иметь проблемы другого характера. 4. Требуется постоянный, частый контроль дымоходной системы и тщательная очистка газоотводов, которые имеют склонность обрастать продуктами конденсации. 5. Относительная сложность в изготовлении и необходимость в электронных управляющих компонентах. 6
Дымоходу должно уделяться особенное внимание, он должен быть большего диаметра и лучше утеплён. 7
Влажное топливо, легко снижает эффективность работы. 8. Большая стоимость, иногда достигающая 1.5 и 2 кратных значений.
Правила эксплуатации ракетных печей
Печи-ракеты, равновелико как и другие конструкции длительного горения, нуждаются в запуске на теплую трубу. И если для второго варианта печи это не столь значительно, то для первого холодный дымоход приведет только к напрасному сожжению топлива. По этой вину конструкция нуждается в предварительном разогреве – протопке опилками, бумагой и проч.
Также стоит заметить, что реактивная печь неспособна самонастраиваться, потому поначалу поддувало полностью открывается, а прикрывается лишь после того, как конструкция начнет мощно гудеть. В дальнейшем доступ кислорода постепенно снижается.
Хондропротекторы
Такие средства принимают при дегенеративно-дистрофических заболеваниях суставов и позвоночника для защиты гиалинового хряща. Процесс разрушения хрящевой ткани при артрозе и артрите носит прогрессирующий и необратимый характер. Замедлить его можно с помощью хондропротекторов, которые особенно действенны именно при «прямом попадании» в полость сустава. Они улучшают местный обмен веществ и питание внутрисуставных тканей, а главное – стимулируют синтез собственного коллагена.
Коллаген является основным компонентом хряща, исполняющего защитную функцию. Благодаря хрящевому покрытию суставные поверхности костей скользят, а не трутся, и движения не вызывают болезненности. Наиболее часто врачи выписывают Алфлутоп, частота и продолжительность курса определяется индивидуально. Минимальное число инъекций – 5.
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
- Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
- Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Важные аспекты сохранения тепла в гараже
Обеспечить традиционную систему отопления в гараже не просто, да и достаточно дорого, а поддерживать оптимальную температуру воздуха в такой постройке все же необходимо. Ведь даже хранить транспорт лучше при температуре не менее +5 градусов, а производить какие-то работы нужно при температуре не менее +18.
Печь для гаража длительного горения
В большинстве своем автовладельцы, а также мотоциклисты предпочитают использовать для обогрева гаража небольшие экономичные печи, которые при этом отличаются высокой эффективностью и позволяют хорошо прогреть помещение
Также важно, чтобы печь не только позволяла экономить семейный бюджет, но и была безопасной и обеспечивала быстрый нагрев гаража. Хорошо, если топливом смогут выступать и различные отходы – например, отработка масла или древесные отходы
Это тоже позволит сделать печь менее убыточным сооружением.
Буржуйка округлая
Особенности функционирования печи
Теплопотери в гараже всегда велики – редко когда постройка такого типа качественно утепляется хорошими теплоизоляционными материалами
Также важно понимать, что для прогрева небольшого по площади помещения часто требуется куда больше тепловой энергии, чем для того, чтобы прогреть дом. Чтобы протопить дом в два этажа, потребуется устройство, имеющее мощность около 10 кВт, а вот прогреть стандартных размеров гараж сможет конструкция с производительностью 2,5 кВт
Если есть желание сделать так, чтобы в гараже всегда была температура около 16 градусов, то нужно установить агрегат на 2 кВт. Иногда автомобилисты с целью экономии тепла стараются обогреть не весь гараж, а лишь место, где они непосредственно работают.
Печь для гаража – это важное оборудование, которое позволит создать оптимальные условия даже в холодное время года
Лучшая самодельная печь для гаража
https://youtube.com/watch?v=f2kPfaiW3A4
В чём преимущество печки длительного горения
Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.
Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.
Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:
- невысокий КПД;
- отсутствие автоматической закладки топлива;
- необходимость регулярной его закладки.
Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.
Что нужно учитывать перед сборкой печи долгого горения
Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка
Инструментарий для работы следует приготовить такой:
- Металлическая бочка на 200 л.
- Два стальных отрезка трубы, один больше, второй меньше.
- Металлический швеллер.
- Ножовка, стальной молот, топор, киянка.
- Рулетка или ответ для замеров.
- Красный кирпич высокого качества (порядка 50 штук).
- Отражатель (если есть).
- Набор электродов и сварочный аппарат.
- Листовая сталь.
- Строительная смесь или материалы для приготовления раствора для кладки кирпичей.
Алгоритм действий при сборке самодельной печи длительного горения
Сборка этого агрегата состоит из следующих действий:
- Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
- Приварите к отрезку днище из части стального листа круглой формы.
- Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
- К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
- Длина привариваемой трубы должна превышать высоту главной части на 10 см.
- Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
- Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
- Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.
Подготовка фундамента и сооружение дымохода для печи
Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.
Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.
Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.
Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.
Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.
Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.
Устройство и принцип работы
Оригинальное название печь Бубафоня получила по имени ее конструктора, умельца Афанасия Бубякина. За основу своей конструкции он взял пиролизный котел «Strоpuva» производящегося в Литве. Мастер упростил устройство печи, поэтому каждый народный мастер сможет изготовить ее самостоятельно. Самодельная пиролизная печь быстро завоевала популярность, благодаря высокому КПД, сочетающемуся с простотой изготовления.
Перед детальным описанием конструкции печи стоит рассмотреть принцип ее работы. Топливо в Бубафоне горит по принципу свечи – сверху вниз. Фактически дрова не горят, а постепенно тлеют, выделяя пиролизный газ. За распределение воздуха отвечает поршень в форме стального круга с ребрами и трубой посередине.
Эта деталь делит цилиндрический корпус печи на две камеры:
- нижнюю – сжигания дров;
- верхнюю – камеру сгорания газов.
Основа печи напоминает привычную Буржуйку, КПД которой всего 50 – 60%. При сгорании топлива в любых дровяных печах образуются газы, бесполезно растворяющиеся в воздухе.
В пиролизных котлах эта энергия используется для обогрева помещения. КПД поднимается до 80%. Бубафоня также работает по принципу пиролизного котла.
Это обеспечивает ее конструкция:
- Основа – металлический бак в форме цилиндра. Внизу расположен колосник и входное отверстие для доступа воздуха.
- Для защиты от огня и предотвращения его перемещения по емкости предусмотрен защитный экран. Для регуляции температуры используется заслонка, прекращающая подачу воздуха и горение.
- Важная конструктивная деталь – подавитель. Это металлический круг с наваренными ребрами. Они нужны для создания воздушной прослойки, что позволит увеличить время тления топлива.
- В центре подавителя расположена труба для отвода продуктов горения. На ее торце вмонтирована задвижка, позволяющая регулировать объем подаваемого внутрь камеры горения кислорода или полностью перекрывать его, когда нужно прекратить работу печи.
- Топка печи снабжена крышкой с отверстиями. Это элемент камеры сгорания газов. Они проходят через зазор между стенками корпуса и диском поршня. Полный вывод продуктов горения осуществляет дымоход, присоединенный к верхней части.
Как и чем топить Бубафоню
Вся прелесть этой конструкции – ее легко приспособить под любое топливо. В таком «первозданном» виде она пригодна больше для дров. Но и дрова можно пересыпать какими-то отходами: щепой, опилками, шелухой подсолнуха или гречихи и т.д. Чем больше будет в котле утрамбовано топлива, тем дольше будет гореть печь, но при этом уровень закладки горючих материалов должен быть ниже выхода дымоходного отверстия.
Если вы собираетесь топить Бубафоню исключительно опилками, толщина стенок печи должна быть больше (не менее 10 мм), как и размеры котла – плотность у опилок невелика, как не трамбуй. Других конструктивных особенностей вносить нет нужды. Разве что вы придумаете устройство для подачи топлива внутрь топки. Опилки ведь не дрова, они могут сыпаться.
Чтобы опилки горели нормально, до засыпки в Бубафоню вставьте трубу или держак от лопаты, насыпьте опилки вокруг трубы, утрамбуйте. Когда все топливо заложено, выньте трубу. Теперь можно разжигать и устанавливать поршень.
Можно сделать так, чтобы работала печь Бубафоня на отработке. Чтобы не переделывать конструкцию на дно укладываете несколько битых огнеупорных кирпичей и несколько целых стоя (на них опирается поршень), через трубу подачи воздуха пропускается «топливопровод». Можно для этой цели использовать трубу меньшего диаметра. Между битыми кирпичами разводите огонь, сверху на целые устанавливаете поршень и крышку.
Безколосниковая печь (БКП) с заслонкой типа «Булерьян»
По сути дела, это буржуйка, но без колосниковой решётки. Она попала в нашу классификацию потому, что обладает бóльшей эффективностью и требует квалификации мастера. Несмотря на то что в такой печи используется меньше деталей, чем в буржуйке, она имеет один сложный в исполнении элемент — дверцу топки. Этот элемент — единственный принципиально схожий с деталями «Булерьяна» (но при этом самый важный). Дверца должна герметично закрываться, она скомбинирована с приточным каналом (поддувалом).
Конструкция. Стальная топка любой формы — куб, параллелепипед, горизонтальный или вертикальный цилиндр — с дверцей типа «Булерьян» в передней нижней части и дымоходом в задней верхней.
Эффект. В колосниковой топке кислород для горения обильно подаётся в очаг из подколосникового пространства со всех сторон. Это приводит к интенсивному горению и быстрому съёму температуры холодным потоком свежего воздуха. В результате недогоревшие продукты выводятся через дымоход.
Без решётки кислород проходит только через приточный канал, который довольно точно регулируется. В результате увеличивается время горения и продукты лучше разлагаются. При этом горячий газ дольше задерживается в топке и эффективнее прогревает стенки. В результате больше тепла остаётся внутри помещения.
Простой и удобный «зольник»
В буржуйке длительного горения зольник не нужен, небольшое количество легкого пепла после сгорания остаётся прямо в топке. Но приспособить печку для более легкой чистки всё же можно, особенно если планируется добавлять к дровам каменный уголь.

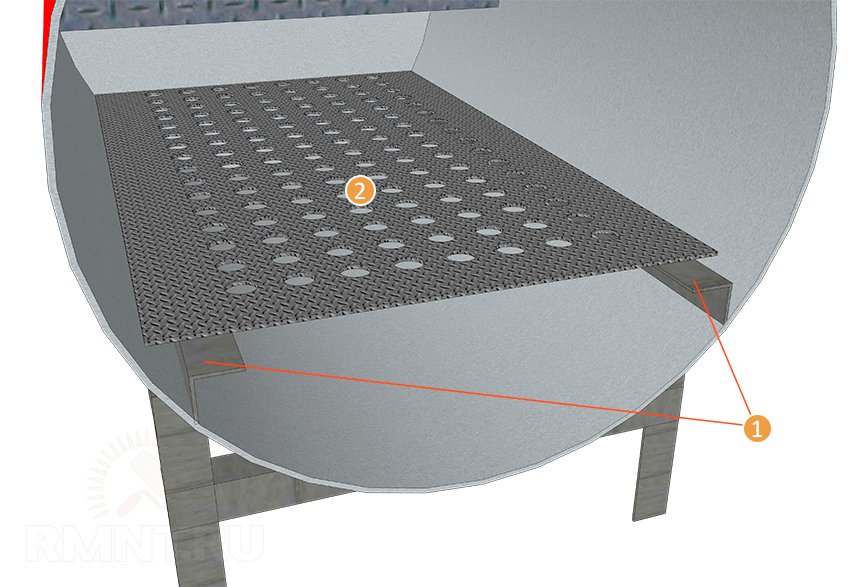

1. Упоры из уголка. 2. Решетка над «зольником»
При горизонтальном расположении буржуйки нужно вырезать такую же пластину, какая использовалась для формирования верхней камеры. Вместо перегородки в ней обычный 35 мм уголок, приваренный поперечно. В передней части из тонкого прутка изготавливается ручка. Пластина устанавливается на двух направляющих уголках, приваренных вдоль корпуса. Для плотного примыкания пластины и исключения сильных утечек воздуха рекомендуется сделать так:
- приварить уголки под низ пластины полками вверх на небольших прихватках, которые легко отбить;
- завести пластину в корпус и приварить уголки к стенкам, хорошо заполняя толстый сварочный шов;
- ввести лом в нижнюю камеру и подорвать пластину, по возможности зачистить следы от сварки.
Через небольшие щели в камеру и будет попадать тот минимум кислорода, необходимый для горения.

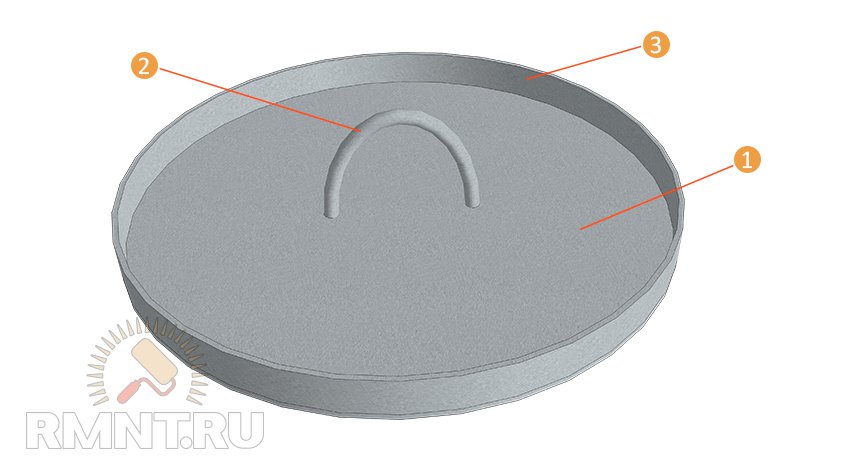

1. Диск. 2. Держак из арматуры. 3. Бортик «зольника»
Для вертикальной буржуйки нужно вырезать еще один плоский диск и приварить к нему по центру кусок толстой стальной арматуры. По периметру окружности изгибается и приваривается бортик из стальной полосы. В обоих случаях удаление золы выполняется после остывания буржуйки: зольник извлекается, чистится и устанавливается на место перед новой закладкой.
Как сделать печь своими руками
Изготовление печи своими руками
Для изготовления печи используют водогазопроводные трубы большого диметра, газовые баллоны, старые стальные бочки. Толщина стенки труб должна быть не менее 2,5 мм. Для проведения сборочных работ понадобятся следующие материалы и оборудование:
- Сварочный аппарат, электроды, щиток;
- УШМ (болгарка);
- Молоток;
- Ножовка по металлу;
- Электрическая дрель и другие.
Кроме инструмента обязательным требованием является наличие навыков сварщика. Ряд операций удобно проводить с применением газорезки.

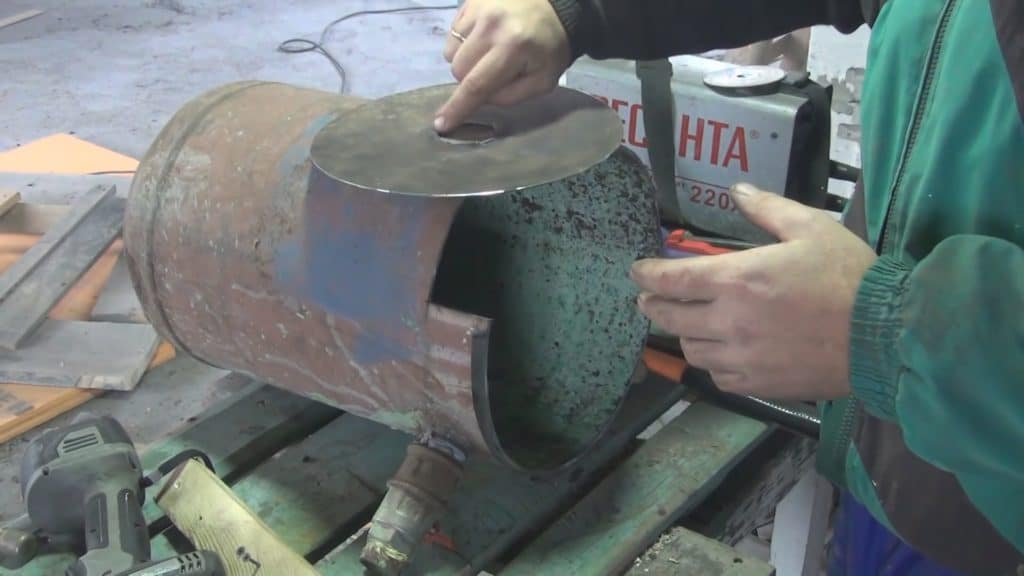

Простейший метод – изготовление печи из баллона или старой толстостенной бочки. По сути топка уже готова. У газового баллона срезается верхняя сферическая часть (болгаркой по существующему стыку). Затем по периметру среза приваривают стальную полосу, которая будет являться юбкой. Диаметр юбки должен быть чуть больше диаметра баллона. В крышке по центру вырезается отверстие, соответствующее наружному размеру трубы воздуховода. Для удобства обслуживания на крышку привариваются ручки из гнутого металла. Крышка готова.
На следующем этапе изготавливается поршневой узел. Из листа расчетной толщины вырезается круг. К кругу по центру приваривается труба воздуховода. После этого по центру вырезают отверстие, соответствующее внутреннему диаметру трубы. На нижнюю плоскость монтируются элементы воздушных каналов – уголки, швеллеры, гнутые полосы. Поверх полос устанавливается отбойник с отверстием. Наружный размер отбойника должен немного превышать диаметр воздуховода. В отбойнике просверливают отверстие по центру. К верхнему концу воздуховода прикрепляют регулирующую заслонку. Механизм готов к использованию.
Изготовление бубафони из бочки имеет аналогичный алгоритм. Крышка изготавливается другим способом. Болгаркой обрезают крышку бочки по окружности с участком корпуса. Боковые стенки крышки разгибают молотком на расширение. Кромку бочки подгибают внутрь. Приваривают ручки, прорезают отверстие – крышка готова.
Стоит отметить, что бочки для создания печек применяются редко. Они имеют малую толщину стенки, при сварке их сильно ведет. Соотношение диаметра и высоты у бочек не оптимальны для правильного горения. Срок службы таких печей невелик.
В случае применения в качестве основы трубы дно ее заваривается встык листом металла. Крышка также изготавливается из стали повышенной толщины.
На последнем этапе монтируют патрубок дымохода. В боковой поверхности вырезается отверстие и приваривается патрубок расчетного диаметра. Длина патрубка принимается 400 – 500 мм.
Основные элементы конструкции готовы. Кроме них изготавливают дополнительные элементы – ограждение корпуса, ножки печи, зольник. Зольник делают из металла – вырезают круг чуть меньше, чем диаметр топки. По периметру монтируется бортик из стальной полосы. К кругу приваривается арматура или труба малого диаметра. Зольник устанавливают под поршень, арматура проходит через воздуховод. После снятия поршня зольник поднимают за арматуру (трубу). Некоторые умельцы монтируют вместо зольника дверцу в нижней части.
Печной фундамент для бубафони заливают по ленточному типу (в монолит). Отрывается приямок глубиной 40 – 50 см, заливается бетонным раствором. После застывания на фундамент выкладывается площадка из огнеупорного кирпича. Низ печи имеет высокую температуру и простой бетонный фундамент постепенно разрушится.
Сильные и слабые стороны Бубафони
Пиролизная печка обладает целым рядом положительных качеств:
- Простота конструкции. Имея навыки сварочных работ и опыт работы с металлом, соорудить печку не составит большого труда.
- Универсализм. Бубафоня очень неприхотлива в плане топлива: в нее можно бросать дрова, уголь, опилки, щепки и другие виды древесных отходов. Также печка хорошо справляется с пеллетами – недорогими экологичными гранулами.
- Длительность работы. Время перегорания одной закладки дров – почти сутки: на протяжении этого времени печь исправно выделяет тепло. Этот показатель может меняться в зависимости от модификации прибора, объема его топки, скорости циркуляции кислорода и пр.
Следует также упомянуть об основных недостатках Бубафони:
- Невысокий КПД. Причиной этого является неравномерный нагрев корпуса прибора при достаточно низкой теплоотдаче. Более «продвинутые» пиролизные печи в этом плане на порядок эффективнее: их КПД нередко превышает 90%.
- Неудобная чистка. Как такового зольника в конструкции не имеется, поэтому остатки продуктов горения извлекают через верх. Некоторые модификации печи оснащаются внизу дверкой, облегчающую процедуру уборки пепла и золы.
- Низкая эстетичность. Внешний вид Бубафони вряд ли можно назвать красивым, поэтому ее в основном применяют для обогрева подсобных помещений.
