Обзор и возведение колпаковых печей кузнецова

Материалы для строительства кирпичной печи

1. Шамотный кирпич для внутренней кладки. Посчитать его количество можно согласно порядовке. Для простой конструкции его потребуется немного.
2. Глиняный кирпич для наружной кладки, когда создаются, в том числе колпаковые печи Кузнецова – порядовка поможет узнать его количество. Желательно приобрести изделия марки М150.
3. Глина в количестве 100-150 килограммов. Необходимо, чтобы она была хорошего качества. В противном случае при первом же обжиге готовой конструкции раствор растрескается.
4. Очищенный песок. Его потребуется в 2 раза больше, чем глины. В продаже имеются готовые глинопесчаные смеси. Их нужно на 500 кирпичей примерно 0,2 м³.
5. Металлическая фурнитура – колосник, топочная и поддувальная дверки, 2 стальных уголка, 5 метров проволоки.

Общая характеристика печи

Элементы колпаковой печи	Занимаемая площадь; габариты, м	Год запуска	Период сохранения тепла	Объем помещения, куб.м	Тип трубы
Печь отопительная; колпак h=1,6 перекидной рукав – 1,6 м; труба – 5,5 м.	3 кв.м; ширина – 1,4, длина – 2,85, высота – 1,6	2005	19 часов после завершения топки	35 – комната; 53 – комната с открытой дверью в коридор.	Выложена пятерочкой (дымоход –25×12,5см)

Расходные материалы:

• кирпич обожженный – 1200 штук;
• цемент фундамента – 500 кг;
• уголок 3×32×32 – 12 м;
• глина кладки – менее 1 куб.м,
• песчано-гравийная смесь (ПГС) – 1200 кг;
• щебень – 7 куб.м.

Узлы печи:

• кружало – каркас свода колпака, сварная конструкция из уголков удерживает кладку свода;
• рама перекидного рукава, сварная конструкция из уголков удерживает две порядовки кладки перекидного рукава.

Покупные изделия:

• дверцы – 3 штуки (зольника, чистки перекидного рукава, миникамина);
• дверца топливника (камера сгорания) – 1 штука (прозрачная);
• пластина (конфорка) топливника (чугун должен быть), но по факту вышла сталь с толщиной листа 8 мм;
• колосник (дно топливника с отверстиями);
• узел заслонки – вьюшка (закрытие дымохода трубы на 2/3).

При очередном заезде на дачу первая растопка печи начинается с прогрева трубы (мини-камин, расположен у основания трубы). Прогрев трубы длится 30-50 минут. Когда печь топится ежедневно, трубу прогревать не надо.

В основном в качестве дров использую березу. Каждую топку стараюсь завершать осиной, т.к. продукты ее горения очищают дымоходы. Во-вторых, осина при сгорании издает звуки мелких взрывов (треск дров). Пламя горения просматривается через прозрачное жаропрочное стекло дверцы топливника. Приятно засыпать в темноте комнаты, освещаемой пламенем и треском дров. Ночная сказка от всполохов пламени, особенно после бани. Крепкий сон, восстанавливает силы к новому дню – ночной санаторий.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Принцип работы печи

Поддерживаем тепло в доме в соответствии с погодой, печь удобно топить вечером 2-3 часа. Каждая закладка дров – 3-5 поленьев длиной 33 см ограничивается размерами топливника в плане – 38×38 см. При каждой топке сжигаем 12-17 поленьев, за сезон 4 куб.м с учетом бани и печи сжигания мусора.

Основная часть тепла аккумулируется в колпаке, позволяющем круглосуточно сушить мокрые полотенца, промокшую одежду. Перекидной рукав позволяет погреть спину, быстро снять усталость. Печь работает следующим образом: продукты горения (дым) делают 4 поворота:

Схема движения (поворотов) дыма помечена цифрами в кружочках.

1-й поворот – на угол 90 градусов из топливника в колпак;2-ой поворот – в колпаке дым разделяется на два потока и каждый огибает угол 180 градусов по дуге колпака;3-й – на угол 90 градусов – правый поток дыма из колпака попадает в перекидной рукав (короткий путь), а левый поток, пройдя под колпаком (длинный путь), тоже оказывается в перекидном рукаве;4-й – на угол 90 градусов из перекидного рукава в трубу.

Движение дыма в каждом элементе печи разное, и особенно это проявляется в перекидном рукаве, в его дымоходе, который по площади (25×25 см) в два раза превышает предшествующий дымоход колпака. Попав в перекидной рукав, дым там «отдыхает» – падает его давление, скорость, температура и он не торопится входить в трубу – делать последний поворот.

Поэтому в перекидном рукаве имеется трамплин, но и это еще не все. Устойчивая тяга трубы создается нагретым ее основанием и стенками дымохода. Заканчивая прогрев трубы, оставляем в ее основании раскаленные угли, закрываем дверцу мини-камина. Теперь (после длительного простоя) можно растапливать печь.

Высокий КПД печи обусловлен системой дымоходов, размещенных в колпаке. Дымоходы колпака прогреваются с двух сторон, поэтому нагреваются сильнее наружной кладки колпака. При остывании печи колпак дольше иных элементов хранит тепло, т.к. подогревается изнутри кладкой кирпичей внутренних дымоходов. За такое достоинство, как и за лежанку, полагается плата в виде занимаемой на полу площади.

Колпаковая печь занимает 16% площади комнаты (18 кв.м).

Зольник печи, благодаря большой высоте (25 см), позволяет удалять золу в течение месяца 1-2 раза, ее объем (8 л) удобно накапливать или сразу удобрить деревья и кустарники.

Когда печь выходит на нормальный режим работы, то дым из трубы вообще не виден или едва заметен. Иногда для малого прогрева комнаты пользуемся только микрокамином.

За период эксплуатации (14 сезонов) выявлены такие моменты в растопке:

• самое надежное – расколоть на прутики сухое полено из осины годичной и большей давности;
• при отсутствии сухих дров делаем то же самое с влажными дровами и утром складываем их колодцем в прогретую печь. За день топливник высушит содержимое, вечером будет растопка от одной спички;
• лучше газеты для поджога дров подходит береста – верхний тонкий слой кары, даже влажной березы;
• идеально для быстрой растопки подходят щепки сухой осины, ведь не зря из неё изготавливают спички.

Фундамент печи

Как и для каждой кирпичной конструкции, для печи заранее необходимо подготовить фундамент. В том случае, если этого не сделать при постройке дома, этот процесс может быть трудоемким. Но обойти его нельзя, потому что конструкция получается довольно увесистая и этого не выдержит ни цементная стяжка, ни лаги полов. Итак, чтобы печное сооружение в будущем не треснуло, возведение фундамента должно проходить по следующим правилам:

Рис.1. Схема порядовки печи.

1. Основание печи не должно быть связано с общим фундаментом, иначе это вызовет деформацию конструкции и приведет к возникновению трещин или даже полного разрыва.
2. Если печное сооружение планируется располагать у стены, то строящийся печной фундамент должен не касаться основного и располагаться на расстоянии не более 5 см. Образовавшийся зазор после затвердевания бетона заполняют песком.
3. Нужно соблюдать соответствие между климатической зоной промерзания почвы и глубиной выкапываемого котлована.
4. Необходимо изолировать фундамент от попадания на него влаги при помощи песчаной подушки, уложенной на дно котлована, а после застывания провести его обертывание рубероидом или другим гидроизоляционным материалом.
5. Обязательно армирование бетонной части фундамента при помощи металлического каркаса из арматурных стержней.

После завершения этого этапа приступают к процессу сооружения печи. Для того, кто хоть однажды сталкивался с подобными работами, будет несложно освоить технологию кладки кирпича на примере устройства камина Кузнецова, современные модели которых отличаются большим разнообразием и прекрасно вписываются в интерьер.

Самостоятельное изготовление

Если у владельца бани имеются навыки работы со сварочным оборудованием, изготовить теплообменник своими руками для него не составит труда. Понадобится запастись материалами и инструментами:

• листовая нержавейка (ее толщина для емкости встроенного типа — 2-3 мм, для самоварной модели — 0,8-1 мм);
• два патрубка из нержавейки диаметром ¾ дюйма;
• сварочный инвертер с электродами;
• болгарка с отрезным и шлифовальным дисками.

Процесс изготовления не представляет особой сложности:

• вырезают верхнюю и нижнюю плоскости, а также боковые стенки. Проще всего сделать емкость квадратной формы, чтобы не перепутать размеры деталей;
• сваривают коробку. Необходимо обеспечить цельный шов без пропусков или отверстий — это самый важный момент. Внешний вид швов не столь важен, но герметичность — обязательна;
• прожигают два отверстия и вваривают в них патрубки для соединения с внешней емкостью. Требования к сварным швам прежние — герметичность и отсутствие отверстий.

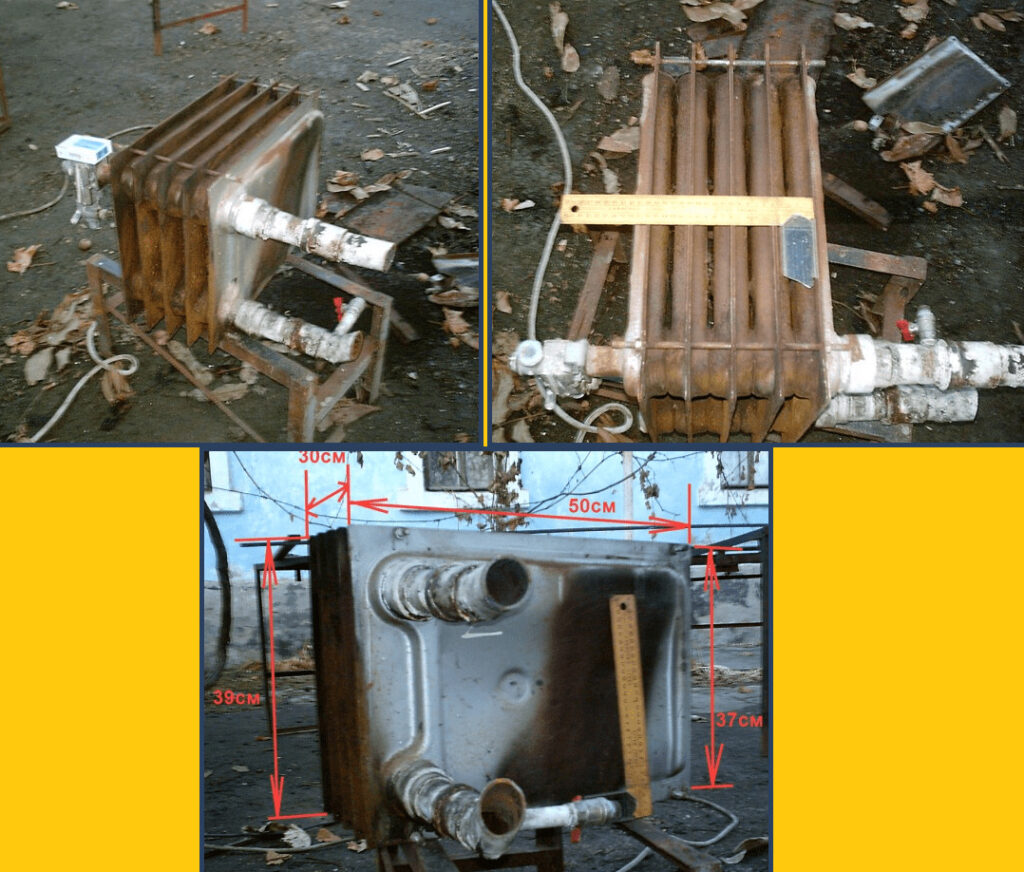

Чугунный теплообменник

Мнение эксперта
Макаров Евгений Васильевич
Профессиональный печник и строитель бань под ключ

Остается лишь установить емкость в корпус печи (это делают в ходе постройки), после чего присоединяют выведенные наружу патрубки к трубам внешнего накопителя. Теплообменник готов.

Что понадобится для строительства

Сразу отметим, что для строительства печи лучше не брать кирпич, бывший в употреблении. Постоянные температурные перепады и так являются не самыми подходящими условиями для его эксплуатации, а если взять материал с усталостными напряжениями, то не исключено, что через пару-тройку лет стенки печи начнут попросту рассыпаться в труху. Итак, что понадобится подготовить для реализации нашего проекта:

• полнотелый кирпич из красной глины M 150 в количестве 754 шт. – для кладки корпуса отопительного прибора и дымохода;
• песок, 150 кг;
• глина мелкой фракции, 130 кг;
• кирпич огнеупорный — 63 шт., который понадобится для обустройства ядра печи; В продаже чаще всего встречается шамотный кирпич марок Ш-5 и ШБ-8. В нашем случае лучше взять последний, поскольку его габариты полностью соответствуют размерам красного кирпича.
• поддувальная дверца, 1 шт.;
• топочная дверца, 1 шт;
• дверцы для прочистки каналов, 6 шт;
• колосниковая решётка, 1 шт (минимальный размер 250х375 мм, который можно набрать из отдельных колосников);
• стальная проволока для перевязки рядов;
• металлический уголок;
• задвижка дымохода, 1 шт;
• асбестовый шнур или базальтовый уплотнитель — для герметизации мест установки чугунного литья.

Если вы когда-либо выполняли кирпичную кладку, то должны знать, что для этого понадобится:

• кельма (мастерок);
• ёмкость для приготовления раствора;
• строительный уровень;
• отвес и шнур;
• молоток каменщика;
• миксер для перемешивания смеси (можно воспользоваться насадкой для электродрели или готовить раствор вручную);
• рулетка;
• карандаш.

Если в процессе строительства потребуется подрезка кирпича для лицевой стороны печи, то эту работу лучше выполнять при помощи болгарки с установленным отрезным диском для камня и бетона.

Схема двухколпаковой печи Кузнецова

Принцип работы данного отопительного элемента состоит в том, что через поддувало в топку поступает воздух. Благодаря этому сначала прогорает самое легкое топливо, а после этого уже более существенные материалы. Как итог этого – пиролизные газы горят под третьим колпачным куполом. Если пламя начинает полыхать слишком сильно, автоматически тяга ослабевает и пламя начинает гореть медленнее и наоборот – если огонь плохо горит, тяга увеличивается и за счет этого сполохи усиливаются. В двухколпаковой устройстве выполнен второй купол, чтобы процесс горения не ухудшался.

Алгоритм возведения двухколпаковой печи не отличается от схемы колпаковой печи, но имеет двухколпаковую конструкцию.

Расчет печи

Чтобы сделать надежную печь Кузнецова для 2-х этажного дома или для маленького садового домика потребуется выполнить несложные расчеты

Но если важно определить точную мощность печи для дома, такую работу лучше доверить профессионалам

Для примера сделаем расчет для небольшого, одноэтажного домика, площадью 35 м2 , объемом 77 м3, с 1 окном и дверью

Для расчета важно знать формулу и несколько основных коэффициентов. Нам потребуется перемножить объем с суммой коэффициентов слоя теплоизоляции (1,2) и стеклянного окна (1,2) и приплюсовать коэффициент материала деревянной двери (1,5)

Подставляем данные и выполняем расчеты: 77*(1,2+1,2)+1,5

Округляем результат в большую сторону, получаем необходимую мощность печи 21 кВт

Подставляем данные и выполняем расчеты: 77*(1,2+1,2)+1,5. Округляем результат в большую сторону, получаем необходимую мощность печи 21 кВт.

Для определения самих габаритов печи соблюдают несколько пропорций:

• исходя из объема комнаты определяется площадь отверстия топки. Они должны рассчитываться в пропорции 50-70 к 1;
• глубина топочного отсека определяется в пропорции 1 к 2.

Лучшие чугунные дровяные печи для бани

В этих печах чугун используется не только для элементов топки, но и для изготовления корпуса печи. Гораздо массивнее стальных каменок. Отлично долго держат тепло, но медленнее прогревают помещения, образуют мягкий пар.

1

Дровяная банная печь Гефест ЗК 18 (М)

Изготовлена из чугуна СЧ 20 с добавлением хрома. В линейке Гефест модификация ЗК обладает более мощным парообразованием и создает идеальный режим русской бани. Усиленная закрытая каменка на 18 м3 снабжена углублением внутрь топки (сюда размещается дополнительный заклад для пара), а соприкасающаяся с пламенем нижняя часть еще и теплосъемными шипами (направлены вглубь). В итоге площадь нагрева увеличивается в разы, ускоряется теплопередача.

Особенности:

• наличие двух камер горения, причем каменка – это второй свод топки;
• пламеразделитель нижней топки для направления потока огня к тыльной стене с последующей подачей в дымоход;
• воздушник под камерой для поступления дополнительного кислорода, минуя камеру сгорания;
• два типа дверок – со стеклом и сплошная чугунная.

Печи Гефест ЗК работают исключительно в облицовке (входят в комплектацию). Поставляются варианты «Оптима» или «Президент».

2

Дровяная банная печь Ермак 16 Сетка-Премиум (Чугун)

Долговечная модульная чугунно-стальная печь. Надежная топка выполнена из литого чугуна с содержанием графита, а каменка и сложные дымоходы из конструкционной углеродистой стали. Емкая открытая сетчатая каменка (она же корпус) формирует режим сухой парной. Любители русской бани могут оснастить печь закрытой каменкой и получить мягкий, влажный пар.

Производитель предлагает до 7 модулей на одну печь. Отопительную систему можно дооснастить парообразователем, выносным баком, конвектором, теплообменником.

3

Дровяная банная печь Ермак 16 Премиум (Чугун)

Еще одна модульная чугунно-стальная печь в линейке Ермак 16. Многие параметры Премиум и Сетки-премиум схожи: та же вариативность опций, мультирежимная работа, объемная топка с разделением огня на 4 потока.

Основное отличие модели в объеме каменки. Здесь он «всего» 40 кг (у сетки 150-200 кг), однако опции позволяют докупить сетку-каменку и увеличить емкость аккумулятора тепла. Другая особенность этой модели заключается в более быстром прогреве помещений, чему способствует внешний кожух-конвектор по корпусу печи.

Видео: Как выбрать хорошую печь для бани на дровах

Принцип действия колпаковых печей Кузнецова: порядовка

Принцип работы печей Кузнецова не сложен. При строительстве печи необходимо все работы производить согласно чертежам, схемам и конечно пользоваться порядовками.

Все колпаковые печи Кузнецова работают по принципу, предполагающему разделения продуктов горения. Принцип этот заключается в том, что газ, образующийся в результате сгорания топлива, разделяется на два потока: холодный и горячий. Движение газов внутри конструкции печи очень грамотно продумано. Горячий воздух задерживается в печи и долго хранит тепло. Холодный же воздух быстро улетает в дымоход, по специально сделанному углублению. Печь, действующая по этому принципу, называется колпаковая (купольная). Внутри такой печи очаг объединён с нижней её частью и образовывает что-то вроде колпака. Он то и выступает разделителем газов на два потока. Поток горячего воздуха поднимается и задерживается в колпаке, таким образом происходит концентрация тепла.

Достоинства печей Кузнецова:

• Экономичность;
• Длительное сохранение тепла;
• Небольшое сажообразование;
• Нет необходимости частых чисток;
• Возможен выбор разных форм и дизайна.

Высокий показатель КПД (95%) печей Кузнецова – результат принципиально новой разработки и конструктивных особенностей. Для сравнения традиционная русская печка имеет КПД 25-40%. Если у печей Кузнецова есть недостатки, то их немного, и они теряются на фоне достоинств.

Двухколпаковая печь

Наиболее распространенный вариант для качественного отопления частного дома — устройство Кузнецова с двумя колпаками.

Его КПД значительно выше за счет более длительного удержания горячего воздуха.

Колпаки из термостойкого кирпича располагаются один над другим с небольшим смещением — вытесняемый из первого колпака воздух сразу попадает во второй, из которого уже уходит в вытяжную трубу.

Размер такой печки имеет прямую зависимость от площади дома, возможна даже постройка с внутренним объемом до 5 куб. м. Топливник обычно занимает всю площадь основания, это помогает увеличить мощность нагрева воздуха в печи.

Справка. В конструкции двухколпаковой печи часто устанавливают специальные задвижки, позволяющие изолировать второй колпак и снизить теплоотдачу устройства. Это необходимо в более теплое время года, когда уже не требуется большой мощности обогрева.

При использовании задвижек горячий воздух из первого колпака направляется прямо в дымоход.

Конструкция и принцип действия

За основу изобретателем И. В. Кузнецовым была взята колпаковая печь, известная своей экономичностью.

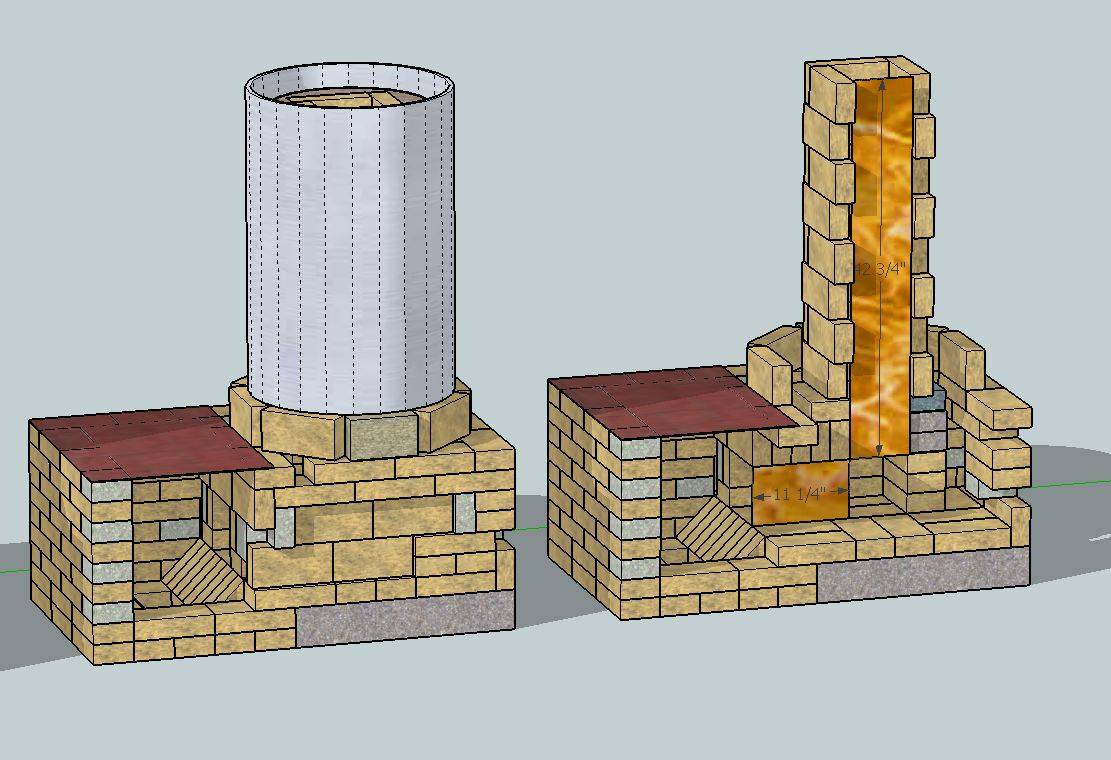

Так выглядит колпаковая печь — прообраз модели Кузнецова

Высокий КПД таких печей обусловлен характером движения дымовых газов. Если в канальных печах они вытягиваются в дымоход, зачастую не успев отдать тепло кирпичному массиву, то в колпаковых долго клубятся под сводом колпака, пока не остынут. Только тогда они опускаются вниз, к выходному отверстию, откуда затем попадают в дымоход. Заполненный газами колпак попутно играет роль вьюшки: холодный воздух из дымохода не может в него проникнуть, так же как вода не может заполнить перевёрнутый водолазный колокол. Этот эффект получил название газовой вьюшки.

Изобретатель работал с усложнённым вариантом такой печи, имеющей два колпака.

Схема двухколпаковой модели

Схема двухколпаковой печи

Как видно, колпаки соединены последовательным образом, то есть отбор тепла дымовых газов происходит по двухступенчатой схеме. Прежде за возведение печей с такой конструкцией брались не очень охотно — не только из-за сложности, но и некоторых нежелательных особенностей. Так, к примеру, тяга во втором колпаке легко может сорвать газовую пробку в первом, сводя на нет эффект «газовой вьюшки».

С этим недостатком мастер справился следующим образом. Печь была оснащена так называемыми низовыми каналами, проложенными в обход аккумулирующих тепло частей массива. Пока в топке горит пламя, образуемый им конвективный поток обеспечивает работу тяги в обычном режиме. Когда топливо будет израсходовано и конвекция прекратится, тяга сама собой перераспределится таким образом, что холодный воздушный поток будет следовать через низовые каналы, а не через нагретое тело печи.

Это решение не только скомпенсировало неустойчивость газовой вьюшки, но и оказалось более надёжным: образованную газами пробку может вытянуть сильным порывом ветра, тогда как в печи Кузнецова тяга при любых условиях перенаправляется подальше от горячего массива. Кроме того, благодаря наличию низовых каналов отпадает необходимость в обустройстве вентиляции помещения.

Как работает

Вот в какой последовательности происходят процессы в печи Кузнецова:

1. За счёт поступающего через поддувало (поз. 1) воздуха в топке (поз. 2) горит топливо, образующаяся при этом смесь дымовых и пиролизных газов поднимается в нижний колпак (поз. 3). Под его сводом (поз. 4) пиролизный газ окончательно распадается на горючие составляющие, которые здесь и сгорают. Такая конструкция обеспечивает эффект саморегуляции: при сильном горении пламени газовая пробка увеличивается и блокирует тягу; из-за ослабления тяги горение в топке также ослабевает, газовая пробка, остывая, уменьшается и тяга возобновляется.
2. Условно холодные газы из нижнего колпака поступают в верхний (поз. 5). Если печь является круглой (это идеальная форма для двухколпаковой схемы), то роль верхнего колпака играет её корпус. В его верхней части (поз. 6) происходит доокисление угарного газа и оксида азота, так что поступающий в дымоход (поз. 7) выхлоп в основном состоит из углекислого газа и водяного пара. Поступающие во второй колпак газы уже не являются сверхгорячими — температура от 200 до 400 градусов — и химически агрессивными, поэтому здесь можно установить водяной теплообменник из обычной конструкционной стали. Отбор тепла на воду режим работы печи никак не меняет, поскольку высокотемпературная часть — топка + нижний колпак — изолированы кирпичным простенком.

Топка должна быть окружена так называемым сухим швом. Это шов между шамотным и керамическим кирпичом, который вместо глиняного раствора заполнен прокладкой из асбеста или базальтового картона.

Между топкой и нижним колпаком устраивается кольцевой зазор (Л1) и ещё один (Л2) – между колпаками. Если ширину Л2 сделать больше, чем у Л1, газовая вьюшка окажется более устойчивой.
