Воздухосборники вертикальные и горизонтальные

Виды воздухосборников

Исходя из принципа установки воздухосборника в систему, выделяют:

проточные приборы;
устройства непроточного типа.

И те и другие имеют вид цилиндра с ровными или эллиптическими торцами с диаметром больше диаметра трубы, в которую они непосредственно врезаны. По внутреннему устройству они могут незначительно отличаться, но принцип действия при этом одинаков.

Проточные

Такие элементы непосредственно устанавливают в разрез подающей и обратной трубы котельной дома. Через конструкцию постоянно в принудительном порядке прогоняется насосом жидкость. Воздух, постепенно выделяясь из воды, уходит через отводчик. Преимущество системы в том, что весь объем теплоносителя проходит через улавливатель, поэтому большой процент газа может быть удален. Второй плюс заключается в защищенности агрегата от замерзания по причине непрерывного движения внутри него. Устанавливать воздухосборник можно в помещении без отопления.

Непроточные

Агрегаты непроточного действия являются отдельно стоящими элементами, которые врезаны в линию только одним концом, обычно располагаясь сверху. Пузырьки устремляются в них по патрубку. В этом случае есть вероятность более плохой очистки от кислорода, если скорость теплоносителя достаточно велика и не все пузырьки могут вовремя отделиться от общей массы и попасть в воздухоприемник. Еще одним неудобным моментом является риск перемерзания такой емкости зимой, поэтому ее монтаж нужно выполнять в прогреваемой комнате.

Принцип разделения теплоносителя и воздуха

Воздушные пузырьки, находящиеся в воде, не вступают с ней в реакцию, а создают механическую смесь, которая начинает распадаться на составляющие с того момента, как в потоке наступает замедление. Устройство, предназначенное для разделения, функционирует именно по данному принципу.

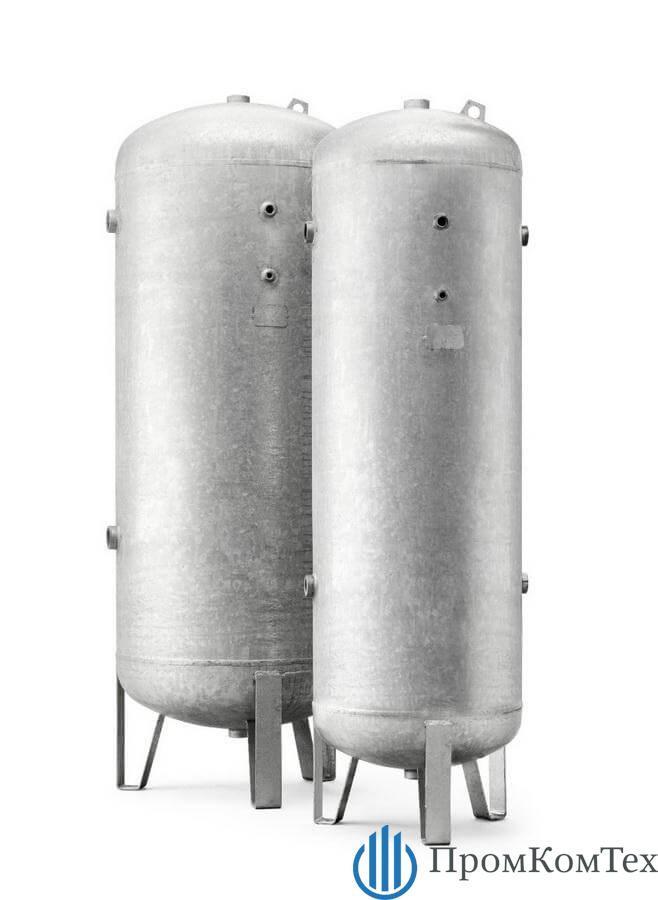

Вертикальный сепаратор

Для двухтрубной системы отопления рекомендуется применять вертикальный сепаратор. Устанавливают его в верхней точке основного стояка. Принцип действия основывается на гравитации: тепловой носитель, побуждаемый силой конвекции тепла либо работающим насосным агрегатом, начинает подниматься по стояку, расположенному вертикально. Дойдя до верхнего отрезка системы, вода замедляет свое движение до такой степени, что из нее начинают выделяться пузырьки воздуха.

Конструктивно вертикальный воздухосборник напоминает простую расширительную емкость. Для систем закрытого типа, не имеющих возможности сообщения с атмосферой, он считается дополнительным элементом к мембране, устанавливаемой, как правило, снизу, у котла. Его объем частично остается пустым, там и происходит накапливание воздуха. Верхние крышки герметичных баков имеют краны, через которые и осуществляется стравливание воздуха. Зачастую вместо таких кранов устанавливают спускные клапаны, работающие в автоматическом режиме.

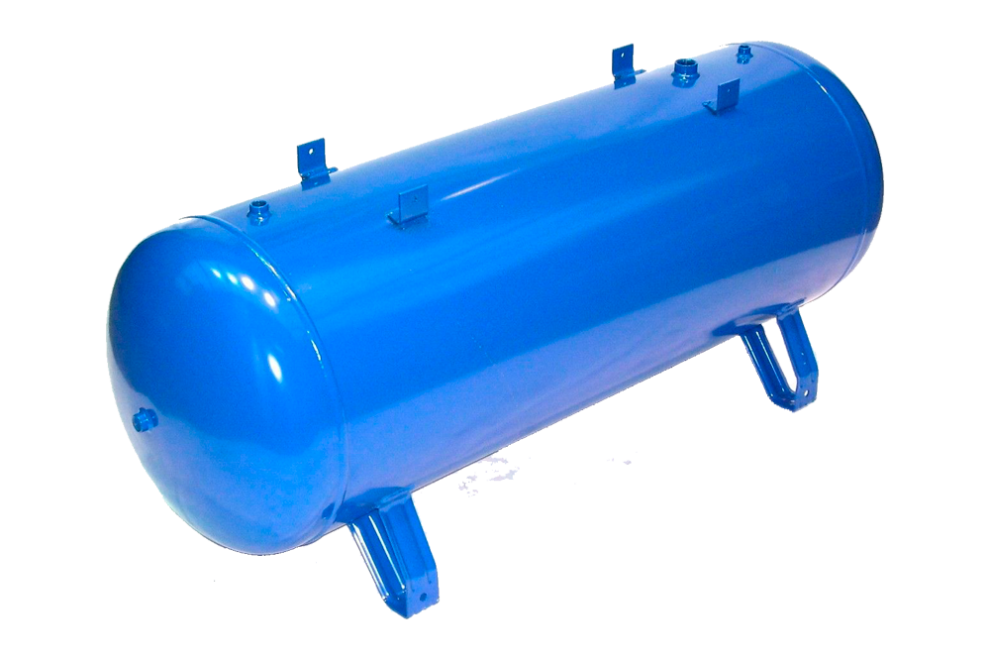

Горизонтальный сепаратор

В однотрубных системах, имеющих нижнюю разводку, следует монтировать сепараторы горизонтального типа. Принцип работы таких устройств основывается на гидродинамических законах: от изменения диаметра трубы в сторону увеличения скоростной режим потока уменьшается.

Основное отличие от вертикального типа состоит в том, что сепаратор полностью заполняется водой, и здесь проявляется его главный недостаток – воздушным массам нет места для скапливания. В самой верхней точке такого сепаратора имеется патрубок изогнутого типа, за что его часто называют «гусаком». Конец такого фигурного трубного элемента снабжен краном для спуска.

По своей сути все теплообменники представляют собой горизонтальные уловители пузырьков воздуха. Ход воды в них замедляется, и способствует этому не только увеличение объема, но и формы, придаваемые радиаторам, чтобы улучшить тепловую отдачу

Отсюда можно сделать вывод, что оснащение радиаторов кранами, через которые удаляется воздух, имеет немаловажное значение

Горизонтальный сепаратор

Если воздухосборник вертикальный размещают на самом верхнем участке системы отопления, то горизонтальный может быть вмонтирован в любой точке – до или после котла.

В случае, когда тепловой носитель перемещается под воздействием циркуляционного насоса, то сепаратор горизонтального типа рекомендуется устанавливать до котла. Силы агрегата для перекачки воды скорей всего окажется вполне достаточно, чтобы большую часть воздуха выдавить не только из магистральных труб, но и из радиаторов. Но здесь необходимо заметить, что водно-воздушная смесь для самого насоса может таить опасность.

Воздухосборник системы отопления

Для нормальной работы системы отопления из нее необходимо удалять воздух, попадающий в систему с водой, в которой он растворен. Оборудование воздушных (газовых) скоплений может нарушить процесс нормальной циркуляции теплоносителя. Появление воздушных пробок в трубопроводах и отопительных приборах способно вызвать даже разрыв струи и полное прекращение циркуляции. Этот процесс может сопровождаться появлением характерного шума и, кроме того, приводить к усилению коррозии стали.

Удаление газовых скоплений – задача, подлежащая разрешению уже на стадии проектирования системы отопления. Воздух в систему может попадать различными путями: частично он остается в свободном состоянии при заполнении водой; в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы отопления; вносится с подпиточной водой в поглощенном виде. Холодная водопроводная вода содержит свыше 30 т воздуха в 1 т воды. Повышение температуры воды приводит к значительному уменьшению содержания в ней растворенных газов, а в тех местах, где горячая вода находится под давлением близким к атмосферному, в свободное состояние переходит дополнительное количество адсорбированного в ней газа. Нужно отметить и такой факт, что растворенный в воде воздух более опасен в коррозионном отношении для стальных труб, чем атмосферный, так как содержание кислорода в нем больше по объему на 10-12 %. Кроме того, еще одной причиной «загазованности» отопительных систем становится коррозия. Так при окислении 1 см3 железа может выделиться до 1 л водорода.

В системах отопления с насосной циркуляцией и верхней разводкой воздух выпускают через воздухосборники, устанавливаемые на наиболее удаленных стояках. Подающую магистраль прокладывают с подъемом к удаленному стояку, благодаря чему направление движения воды и воздуха совпадают, и воздух полностью удаляется. При нижней разводке воздух выпускают через воздушную линию группы стояков и обычный проточный воздухосборник.

Воздухосборники устанавливаются в высших точках сборных воздушных трубопроводов и оборудуют автоматическими воздухоотводчиками (рис.1,3) или воздушными кранами с ручным обслуживанием (рис.2,4).

Проточный воздухосборник обеспечивает наиболее полное удаление воздуха из систем. Диаметр воздухосборника значительно больше диаметра магистральных труб; это приводит к резкому уменьшению скорости движения воды, что является обязательным условием для удаления воздуха. Воздухосборники устанавливаются в таких местах, где их можно обслуживать. Чтобы выпускать воздух из воздухосборника, нужно периодически открывать кран в воздухоотводящей трубе, что усложняет его обслуживание. При установке автоматического воздухоотводчика все значительно упрощается.

Внутренний объем воздухоотводчика спроектирован так, что при отсутствии воздуха поплавок держит выпускной клапан закрытым, но по мере накопления воздуха в поплавковой камере он опускается, открывая выпускной клапан. После удаления воздуха поплавок вновь поднимается, воздействуя на рычаг, закрывающий выпускной клапан. Устанавливать автоматические воздухоотводчики необходимо в высших точках стояков отопительных систем в строго вертикальном положении. Для предотвращения затопления рекомендуется установка специального обратного отсечного клапана, в который вкручивается воздухоотводчик. В полностью вкрученном состоянии для прохода воздуха преград нет. Если автоматический воздухоотводчик выкрутить, например, для прочистки или ремонта, проход обратным отсечным клапаном автоматически перекроется.

Рис. 1 Проточный горизонтальный воздухосборник с автоматическим воздухоотводчиком

Рис. 2 Проточный горизонтальный воздухосборник с ручным обслуживанием

Рис. 3 Вертикальный воздухосборник с автоматическим воздухоотводчиком

Рис. 4 Вертикальный воздухосборник с ручным обслуживанием

Воздухосборник
Магистральный трубопровод
Обратный (отсечной) клапан
Автоматический воздухоотводчик
Кран для спуска воздуха

Горизонтальные воздухосборники устанавливаются в высших точках систем на горизонтальных участках с условным диаметром от 15 до 100 мм, а вертикальные в высших точках вертикальных магистральных (главных) стояков с условным диаметром от 40 до 150 мм. Воздухосборники могут выполняться с эллиптическими днищами при рабочем давлении до 1,2 МПа (12 кгс/см2) и плоскими – при 0,6 МПа(6кгс/см2) и до 1,2 МПа (12кгс/см2). Воздухосборники с эллиптическими днищами испытываются пробным давлением 1,8 МПа, а с плоскими 0,9 и 1,8 МПа.

Причины и признаки проблемы

При образовании воздуха в полотенцесушителе имеется следующий признак: змеевик прекращает свою работу, но горячая вода при этом имеется в доме. Оборудование также может быть как теплым, так и холодным.

Сперва следует обратиться к схеме, как устройство подключено, для выявления отличий от обычной системы отопления. Основное, что может броситься в глаза, это то, что змеевик включается в контур ГВС, но не в отопительный контур. В большинстве случаев это делается, потому что система отопления в период лета отключается, а змеевик должен работать круглогодично. Задача его работы заключается в поддержании регулярного сухого климата в помещении ванной.

Подключение полотенцесушителя

Важно!

Основная миссия полотенцесушителя заключается не только в том, чтобы высушить белье, но и поддержать низкий уровень влажности в комнате.

Полотенцесушитель перестал работать? Стены в помещении начинают покрываться плесенью и грибком. В особо запущенных ситуациях неисправный змеевик может повредить отделку санузла. Стоит отметить и появление чувства дискомфорта при нахождении в ванной комнате. Стальные виды змеевиком с длительным отсутствием теплоносителя ведет к процессу коррозии вследствие окисления стального материала на воздухе. Спустя время это способно привести к тому, что трубы разгерметизируются и возможно затопление дома.

Идеальный вариант полотенцесушителя

Змеевик в идеальном варианте имеет большого диаметра трубы, а также простую М-образную форму, которые не сможет ограничить движение потока воды в стояке.

Участки установки автоматического воздухосбросника

Где в схеме отопления с принудительной циркуляцией должен присутствовать воздухосброс для наиболее эффективного выполнения своего прямого предназначения? Как предотвратить образование воздушных пробок в системе? Существует несколько определенных требований:

Трубопровод необходимо проложить таким образом, чтобы теплоноситель и выделяемый воздух двигались в одном направлении. Смысл состоит в том, чтобы горячий носитель восходил от основного стояка к отдаленным;
Воздухосбросник монтируется на самых высоких участках. Для этого существует вполне объяснимая законами физики причина: выделение воздуха начинается при уменьшении скорости течения носителя тепла, а процесс этот происходит как раз в наивысших точках;
Вероятность риска образования воздушных пробок в большой степени присутствует на поворотах трубопровода, на участках перехода с большего на меньший диаметр труб, непосредственно на обогревательных приборах (радиаторах). Поэтому вполне логично устанавливать воздухосборники именно в таких местах.

Особенности удаления воздуха из систем отопления

Важный момент в «развоздушивании» системы – точное определение места, где скопился воздух. Исходя из этого, применяют тот или иной способ для его удаления.

В отопительных системах различных типов воздух способен скапливаться в двух местах – радиаторах и трубах. Пробки в трубах, как правило, создаются в удаленных стояках, где разница давлений подаваемого теплового носителя и поступающего обратно минимальна. В радиаторе воздух может собраться в верхней угловой части, расположенной напротив точки подсоединения подачи.

Перед тем, как приступить к работе, необходимо удостовериться, что все краны стояков и радиаторов находятся в открытом состоянии. В том случае, если стояк, расположенный у радиатора, имеет перемычку, соединяющую подачу и обратку минуя радиатор, то для начала требуется проверить именно это место. В том случае, если радиатор холодный, а перемычка нагрета, то воздух скопился в радиаторе. А вот когда перемычка холодит руку, можно уверенно констатировать, что перестал функционировать весь стояк.

Когда такая перемычка отсутствует, необходимо сравнить температуру носителя на подаче и обратке. Когда оба значения одинаковы, то проблему можно искать с одинаковым успехом не только в стояке, но и в радиаторе. В подобной ситуации в первую очередь необходимо выполнить спуск воздуха с радиатора.

В том случае, когда подаваемая вода оказалась теплее, скопившийся воздух необходимо искать именно в радиаторе. Он будет причиной отказа всего стояка.

Из всех элементов системы отопления чаще всего воздух собирается именно в радиаторах. Как правило, спустив из них воздух, можно вернуть работоспособность всей отопительной сети.

Воздух из радиаторов удаляется двумя методами:

через клапан либо отводчик;
посредством перезапуска всей отопительной системы.

Если на верхней пробке радиатора имеется клапан, то удаление воздуха вполне можно выполнить самостоятельно. Для спуска следует взять ключ, который продается в комплекте с клапаном, и открыть ниппель. При наличии воздуха раздастся характерное шипение. Необходимо предусмотрительно приготовить тару, в которую польется вода.

Как только весь воздух выйдет, шипение прекратится, остается дождаться, когда из ниппеля покажется вода. При установке постоянного напора ниппель разрешается перекрывать – воздух удален полностью.

При отсутствии воздушных отводчиков отопительная система перезапускается.

Как бороться с воздушными пробками

Выше мы разобрали основные причины, почему воздушит систему отопления при централизованной или автономной подаче теплоносителя. Теперь рассмотрим, как избежать возникновения воздушных пробок и как бороться с последствиями этой проблемы.

Как спустить воздух в многоэтажном доме

Ключом или отверткой откручивают клапан до тех пор, пока не послышится характерное шипениеИсточник build.ru

В современных системах отопления на радиаторы устанавливают краны (клапаны) Маевского, которые позволяют стравить воздух с батареи. Если такая запорная арматура есть в вашем доме или квартире, то воспользуйтесь данным устройством. Для этого подставьте под край радиатора в зоне крана миску или глубокую тарелку, после чего начинайте откручивать клапан до тех пор, пока не услышите характерное шипение. Теперь остается только ждать. Когда потечет вода, не спешите завинчивать кран обратно, но спустите хотя бы полведра воды, чтобы убедиться в отсутствии газа в жидкости. Такую операцию проделайте со всеми батареями, где неравномерно нагреваются секции.

При завоздушивании водяной системы отопления в многоэтажном доме клапан Маевского может выручить далеко не всегда – здесь нужны более радикальные меры. В старых домах хрущевской и даже брежневской постройки сантехники иногда на верхнем этаже в основной лежак подачи теплоносителя вертикально врезали полдюймовую трубу с краном для спуска воздуха. Если такая труба есть в вашем подъезде, то ликвидировать пробку не составит никакого труда – только подставляй ведра и сливай воду в унитаз ближайшей квартиры до тех пор, пока кран не перестанет «чихать». Это будет указывать на то, что газ из теплоносителя ликвидирован.

Таким краном на верхнем этаже можно спустить воздух во всем стояке многоэтажного домаИсточник yandex.ru

Но как быть тем, жителям городских квартир, где нет такого приспособления, которое позволяет стравить воздух из подъезда? Да, конечно, положение может спасти шаровый кран, который вместо заглушки устанавливают на радиаторе в самой верхней квартире. Сливая воду при помощи такой запорной арматуры до тех пор, пока кран не перестанет «чихать», вы сможете развоздушить часть системы. Конечно, это не совсем удобно для жильцов той квартиры, ведь придется спустить от пяти до двадцати ведер (зависит от количества этажей в доме), но, это единственный оптимальный выход из создавшейся ситуации.

Удаление воздуха в системе отопления таким путем не означает, что будут горячими все радиаторы в квартире или во всем подъезде – это касается только того стояка, куда подключена батарея с запорной арматурой. То есть, комнаты в квартире многоэтажного здания обогреваются от разных стояков, что вы сами можете увидеть, посмотрев, в какую сторону отходят трубы контура. Например, радиатор, установленный под окном балконного блока, как правило, подключен вместе с отопительным прибором соседа, находящегося за стенкой и не имеет ничего общего с обогревателями из других комнат.

Придется открутить гайку, которая соединяет трубу горячего водоснабжения с полотенцесушителемИсточник stroy-podskazka.ru

Теперь рассмотрим проблему завоздушивания системы в стояке, где установлен полотенцесушитель. Это вообще отдельная труба, к которой не подключаются квартирные радиаторы, если, конечно, кто-то не сделал этого самостоятельно. Когда сушилки по всему стояку горячие, но ваша при этом холодная, то проблема именно в вашем отопительном приборе, но если холодный весь стояк, значит, нужно спускать воду в ванной на самом верхнем этаже здания. Если при монтаже сантехники предусмотрели кран для стравливания воздуха, то можно его попросту открыть, и действовать так, как это описано выше по тексту. Но когда такая запорная арматура отсутствует, то можно открутить сушилку с одной стороны от трубы отопления (только не полностью) и собирать стекающую воду в ведро, пока не ликвидируете пробку.

Если все сушилки на стояке подключены на напрямую, а через байпас (врезаны сбоку в трубу отопления), но ваш полотенцесушитель холодный, а труба горячая, значит, именно в вашем обогревательном приборе скопились газы. Это говорит о том, что, ликвидировать воздушную пробку можно только из вашей ванной комнаты. Но старые сушилки, сделанные из стальных труб, просто вварены в стояк без какой-либо запорной арматуры, и спустить воздух здесь невозможно. В таком случае, вам придется какое-то время выжидать, пока теплоноситель не ликвидирует воздушную пробку собственным напором.

Для справки: в многоэтажных домах с централизованным отоплением номинальное давление теплоносителя (в зависимости от высоты здания) бывает от 4 до 12 бар, а при опрессовке во время запуска системы осенью, может достигать 14 бар.

Что такое воздушные клапаны?

Воздушный клапан для отопления представляет собой цилиндрический герметичный корпус из латуни. Внутри прочной оболочки находится пустотелый поплавок из полипропилена или тефлона, соединенный рычагом с клапаном спуска, оснащенного запорной заглушкой. Колпачок заглушки нужен для предупреждения утечки теплоносителя при поломке устройства.

Различаются сбросные устройства по трем видам:

приборы прямые только вертикального монтажа;
угловые, их можно ставить под прямым углом вместо кранов Маевского, если нет возможности интегрировать прямое устройство;
специальные сбросники для монтажа на батареи.

Принцип работы определяется типом изделия – ручные (краны Маевского) и автоматические поплавкового типа.

Погодный терморегулятор для регулирования котла отопления

Особенности работы ручных клапанов

Механический или ручной спускник воздуха системы отопления отличается простотой устройства и представляет собой латунный корпус с внешней резьбой и торцевым отверстием размером в 2 мм, которое перекрывает винт с конусообразным наконечником. Сбоку на корпусе есть отверстие уменьшенного размера для стравливания газов. На чертежах видно, что кран Маевского – простое, но прочное и функциональное устройство, которое сложно сломать, именно поэтому ручные клапаны пользуются популярностью.

Принцип работы:

В период эксплуатации системы вентиль плотно закручен, отверстие закрыто герметичным конусом.
Чтобы выпустить пробку, откручивается винт на 2-3 оборота. Давление действует на газы, заставляя их выходить из отверстия, откуда воздух попадает в канал выпуска и наружу.
Окончание процесса стравливания – выход струи теплоносителя без пузырей газов.

Вентиль механического типа устанавливается только на радиаторы. По способу откручивания ручной сбросник воздуха может быть с пластиковой/металлической рукояткой, шпицем под плоскую отвертку или оснащенный винтом с четырехгранным наконечником – для таких устройств нужен специальный ключ.

Принцип работы автоматических клапанов

Устанавливая данные приборы, хозяин может больше не принимать участия в регулировке системы. Автоматический клапан сброса воздуха из системы отопления – это латунный прибор поплавкового типа. Сам клапан встроен в крышку, с поплавком соединен пружинным рычагом, резьба на цилиндре может быть 1,5 или 0,375 дюймов. Если в системе отопления стоят радиаторы старого типа, то подойдет изделие на полтора дюйма.

Принцип работы автоматического воздухоотводчика в системе отопления такой:

Как только магистраль запускается в эксплуатацию, внутренняя камера цилиндра наполняется водой. Жидкость поднимает поплавок, клапан поджимается пружиной и потому герметично закрыт.
Образование воздушной пробки в верхнем отделе камеры приводит к понижению уровня наполнителя магистрали и пружина расслабляется.
Ослабление пружинного механизма открывает клапан, газы выпускаются. Давление в системе поднимается, уровень воды увеличивается и за счет этого весь воздух из контура стравливается. В результате повышения уровня наполнителя пружина снова плотно прижимает клапан.

Виды и производство прессованных топливных брикетов из торфа

Автоматические изделия могут быть прямого вида, сбрасывающие воздух в сторону, и углового типа со сбросом газов вертикально. Угловые приборы отличаются прочностью и надежностью, но хуже собирают мелкие пузыри воздуха.

Принцип разделения теплоносителя и воздуха

Вертикальный сепаратор

Горизонтальный сепаратор

Признаки завоздушивания

Снижение давления в системе

К признакам завоздушивания можно отнести:

Появление шума в радиаторах. При возникновении булькающих звуков можно быть уверенным, что в радиаторе появился воздух. Неравномерность прогрева батареи

Обратив внимание на теплоотдачу радиатора следует понять, что именно стало причиной. Одной из них и является завоздушивание

Но неравномерная теплоотдача также может быть следствием наличия в радиаторе грязи. Чаще всего при завоздушивании трубы являются горячими, а радиатор имеет меньшую температуру. Снижение давления в системе. Воздух попадает в систему при ее разгерметизации, поэтому пари завоздушивании часто появляются протечки. При снижении давления следует внимательно осмотреть трубопровод и радиаторы и подтанять все соединения. Если они надежно закручены, стоит проверить целостность труб.

Описанных признаков достаточно для того, чтобы определить, что произошло завоздушивание системы.

Как завоздушивание влияет на систему отопления

Одной из наиболее серьезных проблем является значительное снижение теплоотдачи. Также при наличии большого количества воздуха циркуляция теплоносителя может прекратиться. Также завоздушивание системы отопления становится причиной и других проблем:

увеличение трат на отопление,
появление ржавчину внутри труб и радиаторов,
появление протечек.

Также во время образования воздушных пробок может появляться достаточно громкий шум в квартире. Во время движения воздуха появляется вибрация, которая может стать причиной ослабления резьбовых соединений.

Применение крана Маевского

Краном Маевского называется небольшое устройство, имеющее специальный штуцер, при откручивании которого открывается доступ в отопительную систему. Так как воздушные пузыри скапливаются в верхней части батарей отопления, устройство устанавливается в верхний патрубок.

Кран стоит устанавливать и в городских квартирах, так как даже в системе с принудительной циркуляцией теплоносителя воздух является серьезной помехой, способствующей снижению эффективности работы системы. Это означает, что спускать воздух придется в любом случае.

Так как воздух скапливается вверху, устанавливать кран Маевского следует в верхней квартире многоэтажного дома. Благодаря такому приспособлению спускать воздух можно самостоятельно, не вызывая сантехников. Сделать это очень легко даже не обладая опытом.

Применение сепаратора воздуха

Отличие сепаратора от крана Маевского состоит в том, что такое устройство предназначено не для удаления воздушной пробки, а для устранения воздуха, растворенного в воде. Это позволяет произвести установку данного устройства в любое место отопительной системы.

Удаление воздуха происходит методом ее преобразования в пузырьки, их сбором и выводом наружу. Данный прибор можно назвать частью сепараторного узла, устанавливаемого в подвале многоэтажного дома.

В настоящее время появляются новые устройства, которые отвечают не только за сбор воздуха, но еще и за удаление из системы отопления мусора. Устанавливаются такие приборы в зданиях, где используется центральная отопительная сеть.

Автоматические воздухоотводчики

Такие устройства способствуют устранения воздуха в автоматическом режиме и не требуют участия человека. Они работают следующим образом:

Теплоноситель проходит внутри воздухоотводчика, в котором установлен поплавок.
Данный элемент устройства связан со штоком, на который давит пружина
Во время заполнения корпуса устройства водой поплавок начинает давить на шток, в результате чего происходит перекрытие доступа воздуха в систему.
В случае, когда теплоносителя внутри устройства нет и появляется воздушная пробка, шток открывает проход.

По такому принципу работают практически все автоматические воздухоотводчики. При правильной установке такие устройства могут работать длительное время без поломок. Но проблемы все же могут появиться в нескольких случаях:

Если теплоноситель имеет низкое качество, на штоке со временем происходит образование солевого налета. Это становится причиной недостаточно плотного перекрытия прохода, из-за чего и возникают протечки. Чтобы устранить данную проблему, достаточно открыть крышку устройства и почистить иглу.
Также в процессе эксплуатации системы может происходить подтекание теплоносителя в месте, где крышка соединяется с корпусом устройства. Причина проблемы достаточно проста – появление дефектов на резиновой прокладке. Для устранения протечек достаточно поменять ее на новую.

Рассмотрев способы устранения завоздушивания можно легко подобрать подходящее устройство.

Сепараторы для систем отопления

Устройства из антикоррозийной латуни и нержавеющей стали;

Быстрое удаление частиц грязи и воздушных пробок;

Варианты для любых инженерных систем, в том числе с высокими температурами и давлением;

Различные варианты подключения;

Способность работать в агрессивной среде;

Предотвращают кавитацию и коррозию;

Способность существенно увеличить сроки эксплуатации систем отопления, водоснабжения и охлаждения.

Сепараторы микропузырьков газа/воздуха, сепараторы шлама, сепараторы микропузырьков газа/воздуха и шлама разделяют на три типа.

Просто сепаратор микропузырьков газа/воздуха – удаляет микропузырьки воздуха из системы отопления.

Сепаратор шлама – отделяются и удаляются мельчайшие частицы размером от 5 мкм (=0,005 мм), но при этом напор в системе отопления не падает, даже при большом скоплении грязи.

Сепаратор микропузырьков газа и шлама – удаляет и воздух и частицы загрязнений.

Сепараторы изготавливают с разными видами подключения обычно небольшие диаметры с резьбовыми соединениями, а от 50 мм уже с фланцами или под сварку.

Самые продвинутые системы сепарации и деаэрации для систем отопления разрабатывались в Европе, такие компании как Spirovent (Спировент) Нидерланды — Голландия и Flamco (Фламко) Нидерланды, являются лидерами по производству и продажам сепараторов, неблокируемых воздухоотводчиков, автоматических систем подпитки и деаэраторов разных типов для систем отопления, горячего водоснабжения и систем охлаждения. Отличительной чертой производимой продукции является надежность, сервис по всей России, соотношение цена и качество на самом высоком уровне. А окупаемость данного оборудования гарантирована, даже если вы этого и не замечаете!

У систем отопления и горячего водоснабжения есть «невидимые враги». Это микропузырьки воздуха и частицы шлама, разрушающие трубы изнутри. Отследить их появление — что искать иголку в стогу сена. Впрочем, для этого есть специальные автоматические приспособления – сепараторы газа и шлама.

Как устроены сепараторы?

Каждый сепаратор микропузырьков газа имеет металлический корпус с вентиляционным клапаном и ушком для крепления. Внутри находится воздушная камера, сепарирующий барабан, а также выводное устройство для очищения или промывки.

Действуют они следующим образом – поток, проходя через сепаратор, замедляется. В результате воздушные пузырьки поднимаются вверх. Они попадают в воздушную камеру и откуда выводятся наружу, специальным неблокируемым воздухоотводчиком. Неблокируемые воздухоотводчики очень надёжны и долговечны, ведь от их работы, зависит и работа самого сепаратора микропузырьков газа/воздуха и шлама.

Сепаратор шлама работает по похожему принципу, только скопление отложений происходит в нижней части сепаратора и при промывке полностью удаляется. Причём, имея достаточно большой объем сепаратор не создаёт дополнительного сопротивления системе отопления или ГВС, даже при большом скоплении грязи. Это обусловлено его особенной конструкцией.

Преимущества:

Эти приборы изготовлены из материалов, устойчивых к коррозии, механическим повреждениям и окислению.

100% герметичность – достоинство, которым обладают все сепараторы. Купить их – значит, обезопасить себя от протечек.

Часто покупатели спрашивают, не засорится ли сепаратор, если теплоноситель содержит крупные частицы шлама. Большинство современных моделей не знают такой проблемы. Самые успешные из них (сепараторы марки Spirovent) способны удалять инородные тела размером от 5 мкм и конечно все крупные частицы!

Сепараторы не нуждается в техническом обслуживании и постоянном наблюдении. Большинство моделей работают полностью в автоматическом режиме.

Эти устройства можно считать приборами «быстрого реагирования». Чтобы удалить воздушную пробку или шлам, им нужно всего несколько секунд!

Современные сепараторы работают бесшумно.

Для запуска устройства не требуется тормозить работу всей системы.

Любой сепаратор легко и быстро монтируется и долго служит.

Приобрести сепаратор газа может каждый – его цена разумна и доступна большинству покупателей.

Так что если воздушные пробки и грязь – частые гости в вашем трубопроводе, рекомендуем устанавливать сепараторы газа и шлама, деаэраторы и неблокируемые воздухоотводчики.
