Виды стропильных систем крыши

Что лучше — бревна, брус или доски?

Стропильная система обязана быть прочной, но не тяжелой. Конечно, для несущей основы кровли крупных промышленных зданий и многоэтажек, приходиться использовать металл или железобетон. А для обычных частных домов – это ненужное излишество. Стропила в этом случае делают деревянными – из досок, бруса (обычного или клееного), бревен.

Бревна используются редко, исключительно для срубов. Этот материал слишком увесистый, требующий от плотника высокого профессионализма и способности выполнять сложные врубки в местах креплений.

Брус – самый лучший вариант, из которого можно смонтировать прочные и долговечные стропила. Единственный недостаток бруса – высокая цена.

В качестве замены брусу часто используют более дешевые доски, толщиной минимум 40-60 мм. В список их преимуществ также можно включить небольшой вес, удобство в монтаже и высокий запас прочности.

К выбранному пиломатериалу предъявляют следующие требования:

  • Минимально допустимые сорта древесины — 1-3. Наличие сучков допускается в небольшом количестве (лучше обойтись вообще без них!), не более трех сучков, высотой до 3 см, на 3 м.п. Трещины также допустимы, но они не должны пронизывать древесину насквозь, их длина не может превышать половину длины материала.
  • Допускается использовать высушенную древесину с влажностью до 18-22%. Если эти показатели будут выше, стропила, по мере высыхания, могут потрескаться или выгнуться и потерять свою форму.
  • Несущие части стропильной системы выполняют из материала, толщиной от 5 см, шириной от 10-15 см.
  • Длина элементов из хвойных пород — до 6,5 м, а из твердых лиственных – до 4,5 м.
  • Все деревянные части стропил, до начала эксплуатации, должны быть обработаны защитными составами, предотвращающими их гниение, возгорание и повреждение насекомыми-древоточцами.

Формы крыш

Кровли скатных крыш бывают разных форм. Здесь стоит выделить:

  • односкатные;
  • двухскатные;
  • четырехскатные (шатровые и вальмовые);
  • ломаные.

Наиболее распространены двухскатные и четырехскатные вальмовые крыши

Самый распространенный вариант — это двухскатная или четырехскатная вальмовая крыша . Первая требует устройства фронтонов. Ломаные актуальны при возведении мансарды. Сначала стропила идут под крутым углом, а потом под меньшим. Такая технология позволяет поднять потолок мансардного помещения. Также рекомендуем прочитать про стропильную систему полувальмовой крыши .

Стропильные системы ↑

Наслонные или висячие ↑

Каркас для устройства состоит из элементов треугольной формы, благодаря чему, даже испытывая большое количество переменных нагрузок, конструкция не теряет жесткости. Стропильные системы скатных крыш подразделяют на висячие и наслонные.

В основе выбора того или иного типа, способа крепления лежат следующие параметры:

  • размеры самого строения;
  • уклон и форма кровли;
  • нагрузка.

Наслонные стропила

Для строений с одно- или двускатной крышей более характерно использование наслонных стропил. Это – конструкция, собранная из коротких брусьев либо досок, имеющая две-три точки жесткого крепления. В первом варианте это стены строения, в случае двускатной – добавляется конек, причем коньковый брус в данном случае должен быть укреплен стойками. Опорами для последних служат лежни. Длина стропил в постройках, отличающихся большими габаритами, превышает 6 м. Вполне возможно, что здесь понадобится установить дополнительные опорные конструкции. К примеру, соорудить внутри капитальные стены или столбчатые опоры.

Висячие

Такая конструкция отличается отсутствием промежуточных опор. Такими стропилами чаще перекрывают пролеты, превышающие 7 м. Единственной опорной точкой для стропильной ноги остается стена. Что же касается второго конца, то в этом случае состыковывают верхние части стропильного бруса и встречной ноги. Для этого используют различные способы: посредством прорезного шипа или пластин из металла, соединение вполдерева.

Распорные или безраспорные ↑

Надежность кровли в первую очередь обеспечивает тщательный расчет нагрузок, под воздействием которых находится ее каркас. Стропила становятся как бы «проводниками» этих нагрузок на внешние опоры строения. Нагрузка, которую стропильные ноги оказывают на свои опоры, бывает двух видов – распорные и безраспорные .

Распорная

Балки стропил в такой конструкции работают на сжатие и изгиб, что вызывает по горизонтали существенное распирающее усилие. Оно, естественно, передается стенам. При установке горизонтальной затяжки это распор она примет на себя, и это усилие уменьшится. Этот элемент фермы выполняет несколько функций:

  • соединяет стропила,
  • служит для них опорой,
  • не позволяет разъехаться основаниям балок.

Затяжка может быть установлена у основания стропил, тогда она выступит в качестве балки перекрытия. Ее можно установить и выше. При таком устройстве затяжку называют ригелем. Для больших пролетов, как правило, требуется усложнение конструкции ферм , то есть устанавливают не только затяжки, но другие дополнительные элементы.

Безраспорная

Опорой нижних концов стропильных ног в этой системе служат:

  • стены, а верхними концами они соединены между собой на прогон, который, в свою очередь, опирается на стойки или
  • опорные рамы, образованные верхними и нижними прогонами, стойками и подкосами

Элементы системы функционируют, как балки, то есть исключительно на изгиб.

Способы крепления ↑

Безраспорные системы. Стропила этого типа устанавливают таким образом, чтобы одна опора оказалась закрепленной, а другая – подвижной, причем обе они должны иметь возможность свободного вращения. На практике исключить опасные нагрузки, воздействующие в этом случае на стены, можно тремя способами. Стропильную ногу нижним концом упирают в мауэрлат. Ее подшивают бруском и фиксируют, используя врубку зубом. Желательно также дополнительную застраховать крепление проволокой. Верхнюю часть бруса монтируют на коньковый прогон. Для крепежа пользуются принципом скользящей опоры. Примером может послужить стропильная система веранды .

  • Низ стропила фиксируют, используя подвижное соединение. Для фиксации верхней части после ее укладки на коньковый прогон используют болт, гвозди и т. д. Это самый распространенный вариант для двухскатных крыш.
  • Жесткое крепление к прогону при помощи гвоздей, шпилек или другого крепежа.

В любом варианте соблюдается следующий принцип: одним концом стропильную ногу фиксируют на опоре, действующей по принципу скольжения, допускающим поворот, другим – на шарнире, позволяющим только поворот.

Распорные . Обе опоры, в отличие от безраспорных, – закрепленные. Установку проводят по тем же строительным схемам, только при этом нижние опоры фиксируют не на ползуны, а на шарнир, допускающий одну степень свободы. К нижней части стропила можно прибивать опорные бруски примерно в метр длиной либо крепят опору на мауэрлат на «зуб».

Для небольших легких крыш можно устраивать без мауэрлата , однако следует учесть, что в этом случае нагрузка по стене распределяется неравномерно.

https://youtube.com/watch?v=uZdOygMqZ5U

Конструкция стропил двускатной крыши

Есть два главных типа стропильных систем для двускатной крыши: наслонная и висячая. В первом случае имеются центральные опоры, упирающиеся в продольную внутреннюю перегородку здания. Во втором случае таких опор нет и чердачное пространство свободно. В устройстве стропильной системы двухскатной крыши можно выделить некоторые основные детали, изготовленные из брусков различного сечения:

мауэрлат служит для передачи нагрузки всей крыши на внешние стены здания. Он имеет вид квадратного в сечении бруса со стороной от 100 до 150 мм. К кирпичным или бетонным стенам его крепят с помощью анкеров, а в случае деревянных стен, роль мауэрлата могут играть брусья или бревна верхнего ряда внешних стен. В такой ситуации крепление стропил к мауэрлату производится сразу же без дополнительных элементов;

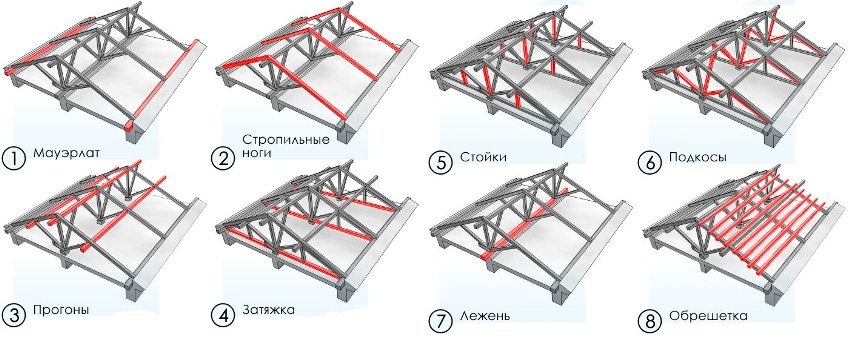

Элементы конструкции стропильной системы

  • стропильная нога – это наклонная балка из бруска с сечением 150х50 мм, соединяющая конек и мауэрлат. На этот элемент ложится основная нагрузка всей кровли, поэтому стропильные ноги нужно располагать на расстоянии 60-120 см. между собой, в зависимости от вида материала для кровли и планируемых нагрузок;
  • лежень представляет собой брус, аналогичный мауэрлату, лежащий на внутренней перегородке. В него опираются центральные стойки. У висячей стропильной системы двухскатной крыши, устройство которой несколько отличается от наслонной, этот элемент отсутствует;
  • затяжка соединяет между собой две противоположные стропильные ноги в висячей системе, образуя вместе с ними треугольник. Служит для того, чтобы они не разъехались;

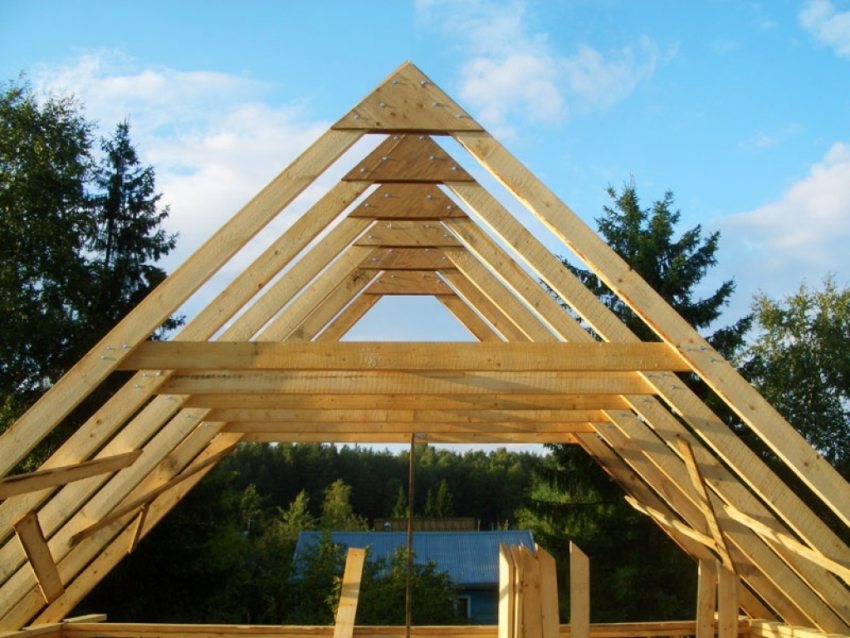

Стропила двускатной крыши

  • стойки подпирают конек и упираются в центральную несущую стену здания. Они принимают часть нагрузки всей кровли и передают на стену. Изготавливают стойки из бруса;
  • подкосы соединяют стропильные ноги с жесткими несущими элементами: стойками и затяжками. Это в несколько раз увеличивает жесткость конструкции;
  • обрешетка набивается на стропила двускатной крыши сверху. Делают ее из досок толщиной до 30 мм. Может быть сплошной, разреженной и из листовых материалов. Обрешетка несет функцию опорной плоскости для кровли, а также придает дополнительную жесткость всей стропильной системе двухскатной крыши. Устройство обрешетки того или иного типа зависит от требований, предъявляемых к кровельному материалу;

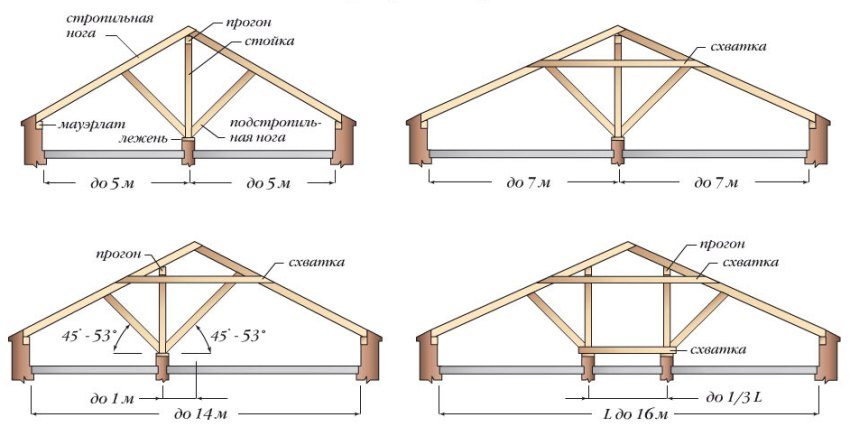

Стропильные системы наслонного типа

  • конек – это брусок, соединяющий все стропильные ноги в местах их крепления друг к другу в верхней части крыши. Он имеет горизонтальное расположение;
  • свесом называется, выступающая за стены до 40 см, часть стропильных ног. Он нужен для того, чтобы дождевая вода не мочила стены;
  • кобылки – это дощечки, прибиваемые к стропильным ногам в случае отсутствия свеса. Они играют роль удлиняющих элементов.

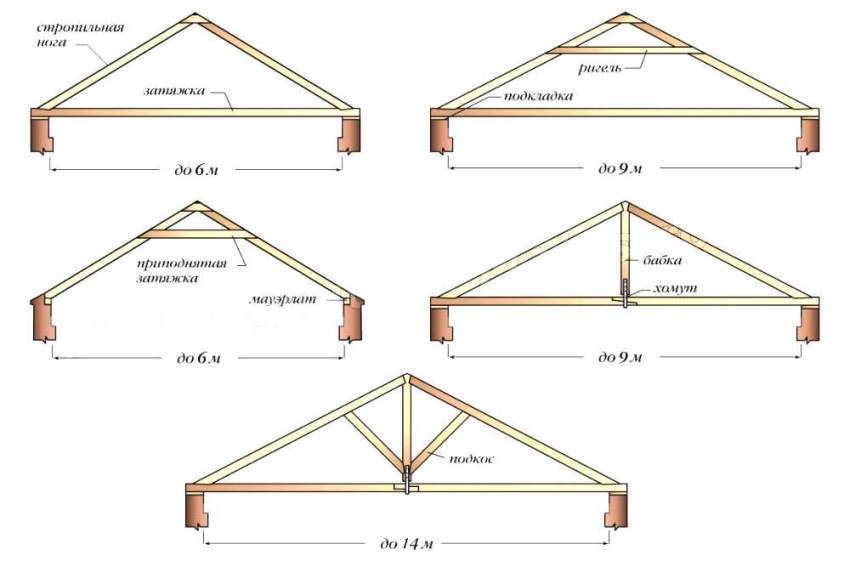

Стропильные системы висячего типа

Определяем нагрузку

При проектировании стропильной системы для крыши из двух скатов необходимо определить всю возможную нагрузку

Например, если речь идет о строительстве дома в один этаж, то важно знать о двух факторах:

  1. Общий вес кровли.
  2. Сила осадков и ветра.

Определить вес кровли очень просто. Просто складываются в одну конструкцию все составные элементы стропильной системы крыши. Что касается определения предполагаемой нагрузки ветра и внешних осадков, вес крыши умножаете на 10%.

Совет! Стропильная система крыши обязательно должна быть выполнена с запасом. По этой причине к получившемуся результату добавляете еще запас прочности. Ведь нагрузка может увеличиваться, например, в случае больших выпадения осадков или усиления ветра.

Плюс ко всему обязательно учитывается нагрузка, возникающая от мансарды. При создании проекта стропильной системы крыши, все эти величины играют немаловажную роль. Более того, все расчеты следует выполнять крайне точно. Также стоит учитывать и мощность несущих стен, ведь именно на них будет передаваться нагрузка стропильной системы.

Общий вид стропильной системы и кровельного пирога

Стропила и кровельный пирог многощипцовой крыши в принципе повторяют основные моменты этих конструкций для других типов кровель. Поэтому остановимся на важных моментах, учитывать которые необходимо еще на этапе планирования кровли:

  • Мауэрлат подвержен большим нагрузкам и для него целесообразно выбрать брус сечением 150*150 мм. Его крепление удобнее производить на анкеры, заложенные в стены еще в процессе их возведения;
  • Стропила могут крепиться к мауэрлату тремя основными способами: запил, скобы или уголки. В верхней части соединение стропил производится коньковым брусом;
  • Укрепляющими элементами для стропил в разных решениях многощипцовых крыш будут разные элементы. В случае основы в виде вальмовой кровли будут монтироваться диагональные стропила, которые обязательно изготавливаются сдвоенными и укрепляются нарожниками. Укрепление стропильных ферм возможно подкосами или ригелями. В здании большого размера удобно использовать для затяжек стропильных ферм потолочные балки;
  • Особого внимания требует монтаж ендовы. В этих местах выполняется сплошная обрешетка и укладывается два слоя гидроизоляции. На гидроизоляционный слой монтируется планка ендовы. Если элемент требует стыковки, то монтаж производится снизу вверх, чтобы верхняя планка перекрывала нижнюю и вода не могла затекать под нее;
  • Устройство обрешетки и утепление данной кровли в общих чертах повторяет данные этапы для любой другой кровли.

Состав пирога

Кулинарным термином скатной крыши называют всё то, что находится между стропилами, обрешёткой и кровельным покрытием. Сюда относятся теплоизоляционные маты, пароизоляция и гидроизоляция.

Применяется для обустройства тёплых кровель с целью создания комфортных условий проживания в мансардах. В некоторых случаях сюда же относят обязательные элементы холодной кровли – обрешётку, контробрешётку и кровельное покрытие.

В плоской кровле пирог имеет более сложное устройство:

  • Последовательность слоев утепленной неэксплуатируемой кровли: основание → уклонообразующий слой (при необходимости)  → пароизоляция  → утеплитель  → гидроизоляция (кровельное покрытие).
  • Последовательность слоев утепленной эксплуатируемой кровли: основание  → уклонообразующий слой (при необходимости)  → пароизоляция  → утеплитель  → гидроизоляция  → разделительный и фильтрующий слой (геотекстиль)  → тротуарная плитка по подготовке.
  • Последовательность слоев инверсионной (обратной) кровли: основание  → уклонообразующий слой (при необходимости)  → гидроизоляция  → утеплитель  → дренажный слой  → геотекстиль  → защитный финишный слой – щебневый или гравийный балласт, плитка, террасная доска и др.

Общее устройство крыши

Во всех вариантах деревянных крыш присутствует основа, на которой монтируются деревянные наклонные конструкции, держащие непосредственно плоскости скатов. Такое основание называется мауэрлатом и крепится по периметру сооружения.

Оно создается из верхних венцов бревенчатого дома или последнего ряда брусьев. Мауэрлат для придания ему большей прочности и надежности может иметь поперечные перекрытия или стяжки.

На основе закрепляются стропила, представляющие собой сборные фермы в виде треугольника, включающие в себя:

  • стропильную ногу (наклонную балку);
  • поперечную балку, к которой крепится вертикальная опора (бабка);
  • бабки, на которые опирается место соединения наклонных балок.

На стропила настилаются доски для поддержки слоя гидроизоляционного материала (толь, пленка) и непосредственно самого кровельного покрытия — шифера, черепицы, ондулина.

Конструкция стропильных ферм может не опираться на бабки, а усиливаться ригелями, плахами которые соединяют стропила горизонтально и обычно крепятся, как верхний и нижний пояс, на небольшом расстоянии от верхушки и основания.

Бабки, в свою очередь, для увеличения несущей способности укрепляются подкосами. Подкос — это брусок, одним концом опирающийся на место закрепления бабки, а другим в стропильную ногу недалеко от ее вершины.

Деревянная крыша имеет следующие конструкции:

  • односкатная;
  • двухскатная;
  • четырехскатная или шатровая;
  • вальмовая или полувальмовая;
  • сложная или мансардная.
  1. Односкатный вариант.

Односкатная деревянная кровля делается в основном у хозяйственных построек, гаражей, сараев. Стропильные фермы в такой конструкции имеют форму прямоугольного треугольника.

Сторона, расположенная вертикально, просто обшивается плотно досками. Стропильные ноги выступают за периметр здания с обеих сторон, образуя карнизы.

Односкатные крыши имеют стропила, усиленные ригелями без поперечных балок. Потолок в зданиях с такой крышей не создается, и стропильные фермы образуют висячую конструкцию.

Такая крыша, как правило, имеет стропильную систему в виде равнобедренных треугольников. Место соединения двух кровельных плоскостей образует конек. Со стороны вертикальных сторон устраиваются чердачные входы.

Из-за простоты конструкции и монтажа данный вид наиболее распространен при строительстве дачных и садовых домиков. Внутри самой конструкции образуется чердачное пространство, которое используется как сухая кладовая или, при дополнительной отделке, в качестве жилого помещения.

Стропильная система такой крыши сходится в одной точке, и все стропила имеют опору — один стержень, называемый маткой. В результате образуется кровля, имеющая четыре наклонных плоскости треугольной формы, сходящейся вершинами в одной точке в виде шатра или пирамиды. В такой конструкции отсутствует конек.

Она применяется при постройке одноэтажных зданий правильной четырехугольной или многоугольной формы. Угол наклона плоскостей выбирается в зависимости от количества осадков и силы ветров, преобладающих в регионе, где производится постройка. При создании такой крыши возможны удлиненные карнизы, которые предотвращают попадание погодных осадков на стены.

Данные конструкции являются объединением двух и четырехскатной системы. Фронтонные части у них имеют форму трапеций. Треугольные плоскости, примыкающие к коньковому соединению еще двух скатов, называют вальмами.

Эти конструкции применяются при создании вторых этажей в доме, мансард и крыш сложной формы с чердачными выступами, балконами и другими нестандартными постройками, соответствующими выбранному стилю и дизайну дома. В конструктивные особенности таких крыш входят ендовы, различные распорки и ребра, усиливающие жесткость и надежность.

Критерии выбора

Устройство стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Оно составляется согласно расчету постоянных и временных нагрузок, действующих на конструкции, проекту, учитывающему выбранный кровельный материал, а также факторы внешней среды

При выборе вида стропильного каркаса принимают во внимание следующие критерии:

  • Климатические условия в регионе, где ведется строительства. Чтобы кровля выдержала вес снега и воды во время обильных ливней, определяется среднегодовое количество осадков в зимний и летний период.
  • Ветровая нагрузка. Для выбора оптимальной конструкции кровли определяют преобладающую розу ветров в районе строительства, а также учитывают среднюю скорость воздушных порывов.
  • Характер использования пространства под кровлей. На этом этапе определяется, будет ли оборудоваться жилая мансарда в подкровельном помещении или неотапливаемый чердак.
  • Разновидность финишного покрытия. Для каждого материала рассчитывается оптимальный угол наклона скатов, учитывающий его форму и способ крепления.
  • Бюджет застройщика. Стропильная система – одна из самых затратных по материалу и работе часть конструкции крыши, поэтому вид определяют финансовые возможности застройщика.

Зависимость высоты мансарды от уклона

Влияние климатических факторов

Влияние кровельного материала

Последовательность монтажа стропильной системы

В составе стропил лежит много элементов, у каждого своя задача. Некоторые обвязывают периметр стен, другие осуществляют поддержку ног, а остальные отвечают за соединение системы и поддержку ее неподвижности. В результате создается уравновешенная конструкция с небольшим весом, но хорошими несущими показателями.

Стропильную систему нужно собирать сразу после монтажа чердачного перекрытия. Независимо от вида крыши все будет делаться по определенному алгоритму.

Мауэрлат к стене

Брус укладывается на гидроизоляционные торцы. Закрепляется конструкция анкерами. Углы бруса нужно соединить вполдерева и зафиксировать болтами.

Стропила к мауэрлату

Стропила к мауэрлату представляют собой один или два бруска, которые нужно разместить на центральной оси (или по сторонам от центра на определенном расстоянии). По торцам стропил устанавливаются крайние стойки. Между ними на расстоянии от 3-х до 6-ти метров устанавливаются промежуточные элементы (если размер крыши позволяет).

Стропила являются несущей конструкцией скатов. В ее основе лежат элементы, которые можно соединять ригелями или стойками. Опорные балки не обязательно делать на основе древесины, их можно делать из железа, бетона или смешивать материалы.

Сращивание стропил

Теперь устанавливаются и сращиваются остальные стропила. Нижней частью их нужно прикрепить к мауэрлату, верхней опереть на конек и установить крепления. Порой стропило соединяют с противоположным стропилом, создав опору на коньковый прогон. Шаг их установки от 0,6 до 1,2 м

Важно распределить стропила равномерно по всей длине крыши

Стропила укрепляются подкосами и ригелями. Здесь нужно отталкиваться от проектной схемы. Если у ската большая ширина, потребуется больше элементов.

Окончание работы

После создания каркаса нужно монтировать пароизоляционную мембрану. Она располагается полосками внахлест. Установка начинается снизу.

После идет монтаж кобылок и создание карнизного свеса. Снизу конституция подшивается сайдингом или досками.

Сверху стропил нужно сделать обрешетку или просто настелить каркас досками. Обычно для этого применяется обрезанная доска толщиной 4 см.

Выполняется монтаж утеплителя. Подробнее об утеплении кровли можно ознакомиться в статье: «Как утеплить крышу самостоятельно: выбор утеплителя, порядок работ»

Последний слой – кровля. Здесь все зависит от выбранного покрытия. Обычно материал для кровли продается с инструкцией по установке, поэтому с этим шагом проблем возникнуть не должно.

Уклон кровли

Роль уклона кровли очень велика, ведь он способствует удалению атмосферных осадков с крыши. Его выражают в процентах или градусах. В основном при строительстве домов кровли делают пологими, скаты имеют одинаковый уклон.

От уклона кровли, которому вы отдадите предпочтение, будет зависеть и материал для покрытия, и тип отвода дождевой воды с крыши.  Водоотвод бывает организованным (внутренним или наружным) и неорганизованным (наружным).

В состав внутреннего организованного водоотвода входит стояк, водоприемная воронка, отводная труба и выпуск. Использовать эту конструкцию можно во всех климатических областях.

В состав наружного организованного водоотвода входят водосточные желоба и наружные водосточные трубы. Его можно использовать в климатических областях, где снаружи в водосточных трубах вода почти не замерзает.

Если водосток неорганизованный, то вода будет стекать по всей длине нижнего края ската, никаких дополнительных приспособлений не требуется. Этот тип водостока показан для климатических областей, где количество осадков незначительно.

Расчёт параметров стропильной системы

Стропильную систему образуют не только стропильные ноги. В конструкцию входят мауэрлат, стойки, подкосы и другие элементы, размеры которых строго стандартизированы. Дело в том, что составляющим стропильной системы полагается выдерживать и распределять определённые нагрузки.

Элементы стропильной системы простой двускатной крыши — это стропила, прогон (коньковая доска), стойки, лежень, мауэрлат и подстропильные ноги (подкосы)

Мауэрлат

Мауэрлат — это конструкция из четырёх брусьев, соединяющая кирпичные, бетонные или металлические стены дома с деревянной несущей конструкцией крыши.

Брус мауэрлата должен занимать 1/3 места наверху стены. Оптимальное сечение этого пиломатериала — 10х15 см. Но существуют и другие подходящие варианты, например, 10х10 либо 15х15 см.

Главное, для создания мауэрлата не брать брусья шириной менее 10 см, так как они сильно подведут в вопросе прочности. А вот пиломатериал шириной более 25 см в надёжности сомнений не вызовет, однако будет давить на дом так, что тот в скором времени начнёт разрушаться.

Мауэрлат должен быть уже стены, иначе он будет оказывать на стены чрезмерное давление

Идеальная длина бруса для основания под стропильную систему равна длине стены. Соблюсти это условие не всегда получается, поэтому мауэрлат позволительно сооружать и из отрезков полностью или хотя бы примерно одинаковых по длине.

Лежень

Лежень выступает элементом стропильной системы, который находится в лежачем положении и служит основанием для стойки (бабки) несущей конструкции кровли.

В качестве лежня обычно берётся брус такого же сечения, как и мауэрлат. То есть оптимальный размер горизонтального элемента на внутренней несущей стене — 10х10 или 15х15 см.

Размером лежень не отличается от мауэрлата

Коньковый брус

Из-за размеров конькового бруса, в который стропила упираются верхним концом, вес крыши не должен выходить за допустимые рамки. Это значит, что для конька требуется брать брус довольно прочный, но нетяжёлый, чтобы под его давлением не прогнулись другие элементы несущей конструкции кровли.

Наиболее подходящий сосновый пиломатериал для конька крыши — это брус сечением 10х10 см или 20х20 см, как у стоек конструкции.

Коньковый прогон не должен быть толще стойки стропильной системы

Кобылка

Кобылка — это доска, удлиняющая стропило, если оно недопустимо короткое.

При использовании кобылок стропильные ноги обрезают вровень с наружной стеной. А доски, удлиняющие их, подбирают таким образом, чтобы они образовывали необходимый свес крыши и были не толще самих стропил.

К длине кобылки обязательно добавляют лишние 30–50 см, которые уйдут на совмещение стропила с дополнительной доской и сделают соединение каркаса и свеса кровли максимально крепким.

По толщине кобылка уступает стропильной ноге

Стойки

Стойка — это то же самое, что и центральная опора. Высоту вертикального бруса в стропильной системе принято находить по формуле h = b1xtgα – 0,05. h — это высота стойки, b1 – половина ширины дома, tgα – тангенс угла между стропилом и мауэрлатом, а 0,05 — это примерная высота коньковой балки в метрах.

Стойки рекомендуется создавать из брусьев сечением 10х10 см.

Главное требование к стойкам — устойчивость, поэтому в качестве них выбирают толстые, как лежень, брусья

Подкосы

Подкосом называется элемент стропильной системы, который под углом не менее 45° (по отношению к горизонтали среза стен) одним концом монтируется на стропиле, а другим — на затяжке, проложенной в направлении от одной стены дома к другой, вплотную к вертикальной стойке.

Длину подкоса определяют по теореме косинусов, то есть по формуле a² = b² + c² — 2 x b x c x cosα для плоского треугольника. a обозначает длину подкоса, b — часть длины стропила, c — половину длины дома, а α – угол, противолежащий стороне a.

Длина подкоса зависит от длины стропила и дома

Ширина и толщина подкосов должна быть идентична этим же размерам у стропильной ноги. Это значительно облегчит задачу по закреплению элемента в каркасе кровли.

Затяжка

Затяжка устанавливается у основания стропильной системы и играет роль балки перекрытия. Длина этого элемента определяется протяжённостью здания, а его сечение не отличается от параметра стропильных ног.

Затяжка по-другому может называться потолочной лагой

Скользящая опора для стропил

Скользящая опора или элемент стропильной системы, позволяющий ей приспосабливаться к изменению конфигурации, должен характеризоваться следующими параметрами:

  • длина — от 10 до 48 см;
  • высота — 9 см;
  • ширина — 3–4 см.

Размер скользящей опоры должен позволять хорошо фиксировать стропила на основании кровли

Виды

Конфигурация каркаса крыши зависит от архитектурных особенностей перекрываемого сооружения. Кровля должна учитывать количество несущих опор внутри или снаружи дома, чтобы равномерно распределить ложащуюся на них нагрузку. Различают следующие виды стропил:

  1. Наслонные. Наслонными стропилами называют каркас крыши, который опирается как на наружные несущие стены, так и на внутренние. В роли внутренних пор может выступать ряд колонн или капитальная перегородка между комнатами, предусмотренная проектом. Дополнительная внутренняя опора используется в качестве поддержки под коньковый прогон. С помощью наслонных стопил можно перекрывать сооружения большой площади без потери жесткости.

  2. Висячие. Стропила висячего имеют опору только в одной точке – в месте стыковки с мауэрлата. Другим концом они опираются друг на друга без поддержки конькового прогона. Такая система подходит для сооружений, в которых не предусматривается внутренняя капитальная стена. Стропильные фермы такого типа имеют устойчивую форму в виде равностороннего треугольника, поэтому не нуждаются в стабилизирующих элементах.

Виды крыш

Зависимость устройства каркаса от уклона

Окна для мансардной крыши

Мансарда отличается от обычных помещений тем, что ее стенами является стропильный каркас, который состоит из определенных кровельных поверхностей, что наглядно показано на чертежах мансардных крыш. Это влияет и на конструкцию окна для данного помещения, которое должно хорошо пропускать естественный свет, и одновременно удерживать нагрузку в виде сильных порывов ветра или обильных атмосферных осадков. Это связано с тем, что влияние погодных условий на наклонную часть крыши намного сильнее, чем на массивные несущие элементы здания.

Окно в мансардной крыше, фото наглядно это отображают, может располагаться в плоскости крыши, наклонно или вертикально, или быть в торце мансарды. Вертикальные окна в плоскости крыши могут быть выступающими над ней (дормер), или утопленными в помещение.

При монтаже и обустройстве кровли, стоит уделить особое внимание утеплению окон чтобы избежать образования «островков холода»

Наиболее популярным и простым в установке является наклонное окно в плоскости крыши. Оно способно пропустить максимальное количество естественного дневного света. После его монтажа поверхность крыши не меняется, а остается ровной. Однако такой вариант требует создания должной гидроизоляции примыкания. Здесь следует использовать специальные модели с армированным стеклом и усиленной металлопластиковой рамой.

Площадь оконного проема подбирается пропорционально углу наклона кровли. Ширина окна должна быть подобрана таким образом, чтобы элемент вписывался в расстояние между стропилами, не нарушая целостность конструкции. Если окно будет намного шире, тогда придется установить усиленную балку, которая будет соединять разрезанные стропила для установки окна. В этом случае, если одного неширокого окна недостаточно, лучше установить два соседних нешироких элемента, что обеспечит целостность стропильного каркаса.

Для установки окна-дормер требуется усложнение геометрии крыши, а именно требуется монтаж боковых и верхних ендов с последующей их тщательной гидроизоляцией. Также усложняется укладка кровельного покрытия.

Установку и утепление мансардного окна следует проводить по инструкции, чтобы избежать конденсата и появления влажности внутри помещения

Вертикальное окно, утопленное в помещение, целесообразно устраивать лишь, когда через него будет осуществляться выход на балкон. В остальных случаях это неоправданные значительные финансовые затраты (усложнение геометрии крыши) с получением минимального эффекта (недостаточное естественное освещение).

Самым простым, практичным и дешевым вариантом является установка окна в торце крыши. Это особенно актуально для дачных домов с мансардной крышей.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ленинградская стройка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
