Обрешетка под мягкую кровлю: шаг основания и монтаж стропильной системы для гибкой черепицы

Мягкая кровля своими руками. Технология монтажа

Материалы для покрытия крыш, объединенные общим названием «мягкая кровля», имеют также и общую особенность: их монтаж производится только на твердое основание. Мягкая кровля монтаж которой может выполняться на различных типах крыш – не что иное, как водоизоляционный ковер, не требующий дополнительной гидрозащиты. Это битумная черепица, еврорубероид, мастичные материалы и мембраны из полимера.

На примере наплавляемого рулонного материала можно убедиться, что практичность и доступность иногда сосуществуют. Продаваемое по приемлемой цене, мягкое раскатываемое по кровле покрытие не боится агрессивных проявлений погоды и служит относительно долгий срок.

Основные требования

Качественное сплошное основание характеризуется:

жесткостью – настил выдерживает вес человека, не прогибаясь;
ровной поверхностью скатов, отсутствуют перепады по высоте между элементами основания;
отсутствием выступающего крепежа, сучков, острых краев плит или досок, способных нарушить целостность кровельного покрытия;
стойкостью к деформациям, ветровым нагрузкам;
устойчивостью к биологическому разрушению.

Чтобы смонтировать своими руками надежное основание под битумную кровлю, важно грамотно выбрать материалы и придерживаться проверенной технологии работ

Требования к пиломатериалам

Для монтажа выбирают пиломатериал (бруски и доски) хорошего качества:

элементы должны быть одной толщины, чтобы избежать перепадов высоты;
исключается наличие торчащих и выпадающих сучков, гнили, дефектов (трещин, выемок) размером более 0,6 см;
исключается деформация – доски и бруски должны быть ровными, без прогибов,
допустимая влажность пиломатериала – до 20%, обрешетка из влажной древесины со временем начинает коробиться, что приводит к повреждению битумного ковра, проникновению влаги под внешнее покрытие кровли.

Сборку сплошной обрешетки выполняют из обрезной доски, также можно использовать шпунтованную. Необрезная доска не применяется, поскольку настил получится неровным и не позволит качественно смонтировать мягкую кровлю.

Используют доски шириной 14 см и более. Толщину выбирают с учетом шага установки стропильных ног:

менее 90 см – 2 см;
90 см – 2,3 см;
120 см – 3 см;
150 см – 3,7 см.

Перед монтажом важно весь нарезанный в размер пиломатериал обработать антисептиком и антипиреном, либо универсальным составом для защиты древесины от повреждения насекомыми и грибком, повышения устойчивости кровельной системы к возгоранию

Требования к листовому материалу

Для обустройства основания применяют влагостойкий листовой материал – фанеру ФСФ либо ориентированно-стружечную плиту ОСП-3. При выборе учитываются следующие факторы:

Плиты ОСП дешевле, легко пилятся, их можно крепить гвоздями или саморезами по дереву без предварительного сверления. Но обрешетка из ОСП менее устойчива к ветровым нагрузкам, так как у нее ниже прочность удержания крепежей. Из листа, состоящего из стружки и связующего, проще вырвать крепежные элементы, он может расколоться при сильном ударе.
Фанеру ФСФ сложнее пилить, есть риск расслоения материала на кромках при распиле. Под крепеж требуется высверливать отверстия, что повышает трудоемкость монтажных работ. Но настил из влагостойкой фанеры выдерживает повышенные ветровые, ударные и эксплуатационные нагрузки.

На выбор толщины листового материала также влияет расстояние между стропильными ногами:

до 60 см – 0,9 см;
60 см – 1,2 см;
90 см – 1,8 см;
120 см – 2,1 см;
150 см – 2,7 см.

Плиты ОСП и фанерные листы требуется обработать антисептиком и антипиреном перед монтажом.

Требования к крепежу

Обрешетка под мягкую кровлю требует надежного крепления. Применяют саморезы по дереву с плоскими шляпками или ершенные гвозди – такие метизы прочно удерживаются в древесине стропил. Шляпки крепежных элементов не должны выступать над поверхностью настила.

Виды обрешетки для мягкой кровли

Совсем другое дело – обрешетка сплошная, в которой, как можно судить из названия, зазоры между элементами отсутствуют или сведены к минимуму. Максимальный шаг обрешетки под гибкую черепицу в данном случае составляет 1 см.

Под мягкой кровлей может устанавливаться две разновидности сплошной обрешетки:

Однослойная. В такой конструкции элементы обрешетки устанавливаются прямо на стропильные ноги и располагаются параллельно коньковому прогону. Для монтажа однослойной обрешетки подходят доски, влагостойкая фанера или ОСБ. Такая конструкция используется довольно редко и только в том случае, если кровля накрывается рубероидом.
Двухслойная. Данный вид обрешетки состоит из двух слоев, которые могут изготавливаться как из одного материала, так и из разных. Вначале устанавливается стропильная система под мягкую кровлю, затем первый слой обустраивается как решетчатый, с довольно большим шагом установки элементов. Над ним монтируется второй слой, в котором зазоры не допускаются. Основным достоинством двухслойной обрешетки является наличие вентиляционного канала и свободное пространство, достаточное для укладки теплоизоляционных материалов, что делает эту конструкцию очень удобной для обустройства мягкой кровли.

Технологию монтажа каждого вида обрешетки стоит рассмотреть подробнее.

Обрешетка представляет собой элемент кровельной конструкции, обеспечивающий надежное основание для кровельного пирога. Данный элемент крыши состоит из досок, прибитых к стропильному каркасу.

Существует два основных вида обрешетки:

Сплошная. Обрешетка сплошного типа не имеет зазоров между досками, поэтому ее в подавляющем большинстве случаев используют для монтажа мягкой кровли.
Разреженная. Элементы данного вида обрешетки, в отличие от предыдущего, располагаются на некотором расстоянии, что позволяет снизить массу конструкции и снизить затраты на ее обустройство. Разреженная обрешетка используется для создания крыши из твердых кровельных материалов.

Технология монтажа обрешетки под мягкую кровлю предполагает последовательное выполнение следующих операций:

Первым делом необходимо установить деревянные бруски, начиная с нижней части и подводя их к несущим опорам крыши;
Самая нижняя доска обрешетки прибивается за карнизным свесом;
Следующий шаг – укладка подкровельной ленты вдоль конька крыши (полосы укладываются снизу вверх с небольшим нахлестом и фиксируются контробрешеткой);
Первый элемент обрешетки закрепляется на самом краю стропильного каркаса;
Вторая доска или брус крепятся на расстоянии около 30 см от первого элемента, после чего можно с шагом в 37 см (стандартное значение для укладки мягкой кровли) монтировать остальные элементы обрешетки;
Последняя доска обрешетки крепится к коньку гвоздями.

Элементы обрешетки должны располагаться строго горизонтально. Соблюдение технологии монтажа позволит создать предельно надежную обрешетку, которая без проблем будет выдерживать все расчетные нагрузки. Сам монтаж не отличается сложностью, но при отсутствии опыта выполнения строительных работ целесообразно будет воспользоваться услугами специалистов.

Продумывая конструкцию обрешетки, необходимо учитывать угол наклона крыши для мягкой кровли, в зависимости от чего процесс монтажа будет меняться следующим образом:

Если угол крыши составляет менее 10 градусов, потребуется сплошная обрешетка, желательно из ОСБ под мягкую кровлю;
Если угол наклона крыши варьируется от 10 до 15 градусов, шаг установки элементов обрешетки может достигать 45 см, а в качестве материалов лучше всего подойдет комбинация брусов и ОСП под мягкую кровлю;
Если наклон кровли превышает 15 градусов, то шаг обрешетки под битумную черепицу можно увеличить до 60 см, а для ее обустройства стоит использовать брус сечением 45х50 мм. Если для основы используется плита ОСБ, индивидуально рассчитывается шаг обрешетки под ОСБ, учитывая размеры мягкой черепицы.

Также при монтаже нужно помнить о необходимости укладки дополнительных брусов в тех участках крыши, где проходят ендовы и конек.

Основные нюансы и схема обрешетки

Схема обрешетки под гибкую черепицу может быть двух типов:

с зазорами – под монтаж жестких покрытий, например, металлочерепицы, шифера или профнастила;
уложенная сплошным слоем – для настила мягкой кровли.

Примечательно, что монтаж сплошной обрешетки для укладки мягкого кровельного покрытия производится в два слоя. Сначала поверх стропил с промежутками набивают рейку или доску, а затем на них крепят уже сплошной слой обрешетки из сплошной ОСБ плиты под мягкую кровлю или из фанеры с влагоотталкивающей пропиткой. К слову, этот финишный слой служит в качестве дополнительной звуко- и теплоизоляции.

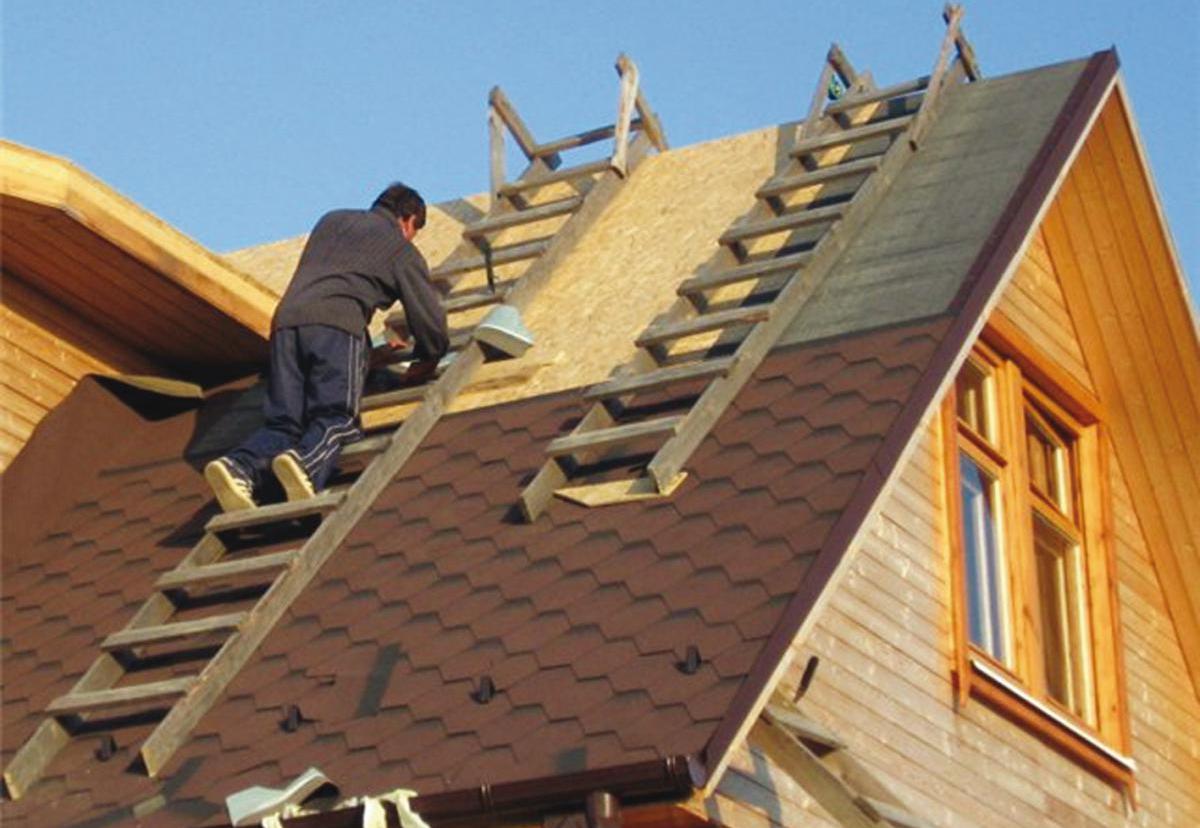

Способы монтажа гибкой черепицы

Фиксация мягкой кровли может быть выполнена с использованием различных крепёжных элементов, всё зависит от типа основания кровли.

Кровельные гвозди

Крепление кровельными гвоздями является наиболее распространённым способом и применяется в случае, когда основание выполнено из влагостойкой фанеры, досок или ОСП. Если подкровельное пространство будет утепляться, то кончики гвоздей окажутся скрытыми, поэтому возможность травмироваться во время нахождения на чердаке исключается. Таким способом можно крепить стартовую, рядовую и коньковую черепицу, а также подкладочный ковёр и доборные элементы.

Кровельные гвозди надо забивать строго перпендикулярно к поверхности гибкой черепицы

Монтаж гибкой черепицы производится с помощью гвоздей длиной 25–40 см с диаметром шляпки от 8 до 12 мм. Рекомендуется использовать не обычные стальные, а оцинкованные гвозди, так как у них значительно больший срок службы. Забиваются они молотком строго перпендикулярно обрешётке, шляпка должна прилегать к черепице. Плохо, когда шляпка утоплена в кровельном материале, и нехорошо, если между ней и мягкой черепицей остаётся зазор.

Для монтажа гибкой черепицы и всех доборных элементов на 100 квадратных метров кровли понадобится 10 кг гвоздей.

Для забивания гвоздей можно использовать нейлер — пневматический гвоздезабивной молоток. Он может иметь барабанную или реечную конструкцию. Применяются гвозди с никелированным покрытием, у них также широкая шляпка.

Использование автоматического гвоздезабивателя (нейлера) заметно ускоряет процесс крепления кровельного покрытия

Саморезы с пресс-шайбами

Кровельные саморезы — это не такой распространённый для мягкой кровли вариант, как гвозди, но в некоторых случаях ему нет альтернативы. Их применяют для фиксации гибкой черепицы на основание из ламинированной фанеры. В этом случае фанера также выступает и внутренней отделкой чердака. Обычно такой способ применяется при создании крыши на террасе или в беседке. Использовать гвозди нельзя, так как их сложно забивать в этот материал — они могут его разрушить.

При помощи саморезов черепицу обычно крепят к ламинированному основанию на беседке или террасе, где оно одновременно выступает и внутренней отделкой

При выборе саморезов надо учитывать, что их длина должна быть немного меньше толщины фанеры. Саморезы с пресс-шайбами также надо использовать, когда основание сделано из тонких досок, так как гвозди могут их расколоть.

Скобы

Скобы рекомендуется применять в тех же случаях, что и саморезы, но следует иметь в виду, что в ламинированную поверхность они заходят плохо. Такой вариант подойдёт для монтажа черепицы на беседке, навесе или собачей будке, но для основного здания его лучше не использовать, так как это не очень надёжное крепление.

На жилом здании крепить гибкую черепицу при помощи скоб не рекомендуется, поскольку этот способ не обеспечивает достаточной степени надёжности

Строительный фен

Наплавление строительным феном применяют в том случае, когда нельзя использовать гвозди или саморезы. Обычно такой монтаж мягкой кровли используется при покрытии кованых козырьков или других поверхностей, когда в качестве основания выступает лист металла или тонкая фанера. Строительный фен может применяться только для той гибкой черепицы, которая имеет самоклеящуюся основу.

Строительным феном можно крепить только ту черепицу, которая имеет самоклеящееся основание

Монтаж гибкой черепицы с применением строительного фена является сложным и трудоёмким процессом, который требует наличия профессиональных навыков и опыта работы.

Инструмент для монтажа крыши из гибкой черепицы

Чтобы можно было приступить к выполнению работ, надо приобрести все необходимые материалы и инструменты:

стартовые, рядовые и коньковые элементы;
подкладку;
мастику;
шпатель;
герметик;
крепёжные элементы: гвозди, шурупы или скобы;
ножницы по металлу для разрезания доборных элементов;
карнизные и фронтонные планки;
ендовый ковёр;
кровельный нож для разрезания гибкой черепицы;
измерительные инструменты;
отбивочный шнур или мел;
строительный фен.

Перед тем как приступить к выполнению работ, надо убедиться, что все материалы совместимы и имеют одинаковый оттенок.

Зачем нужен капельник на кровле

Капельник является одним из обязательных компонентов обрешетки. Его функция состоит в защите карниза от затекания воды

Это важно, поскольку именно в этих местах деревянные конструкции более всего подвержены гниению. Внутренний угол капельника может колебаться в пределах 100-130º в зависимости от крутизны скатов

Эти элементы монтируют на краях крыши, проследив, чтобы вода по ним стекала строго вертикально прямо в водосток. Кроме того, капельник придает всей кровельной конструкции более законченный вид.

производят такие детали из оцинкованной листовой стали с полимерным покрытием, обеспечивающим дополнительную антикоррозионную защиту;
цветовое решение капельника должно совпадать с цветом основного покрытия, чтобы не создавать диссонанс;
капельники должны быть установлены по всему периметру крыши, чтобы в равной степени обезопасить кровлю и фасад от затекания воды;
данный элемент снижает парусность скатной кровли, это позволяет защитить конструкцию от ветра.

Стоит ли использовать ОСП при наружных работах на кровле

Строительство дома своими руками начинается с подготовки проекта и подбора необходимых строительных материалов. В качестве проекта используются уже проверенные решения, а кровельные материалы зачастую подбираются исходя из экономических возможностей и субъективных предпочтений.

ОСП, или ориентированно-стружечная плита, состоит из трех слоев древесной стружки, уложенной определенным образом. Стружка пропитывается формальдегидной смолой, спрессовывается в плиту и высушивается при высокой температуре.

Безусловно, испарения формальдегидов могут отразиться на здоровье, но речь идет о наружном применении плит, поэтому вреда от них не будет никакого.

Потребность в ОСП возникает при строительстве пологих крыш. Конечно, плиты можно заменить влагостойкой фанерой или обрезной доской, но ОСП прочнее и существенно дешевле.

На обрешетку из ОСП можно напылять пенополиуретановый утеплитель без всякой дополнительной подготовки. Это заметно ускоряет работы и повышает срок эксплуатации крыши.

Несмотря на то, что плиты пропитаны смолой, допускать их контакт с водой нежелательно. По этой причине монтировать ОСП нужно в сухую погоду. В случае начала дождя уложенные плиты необходимо сразу накрыть подкровельной пленкой Ондутис.

Технология укладки ОСП такова, что мелкий дождь или роса не скажутся на качестве обрешетки, однако сильный ливень может вызвать вспучивание и расслоение плит. По этой причине ОСП должны храниться в сухом помещении, а монтаж во время сильного дождя недопустим.

При укладке ОСП необходимо учитывать, что кровля испытывает самые большие тепловые нагрузки. Летом под воздействием солнечных лучей элементы крыши расширяются, а зимой сжимаются. Величина этих изменений зависит от температурного коэффициента расширения материала и при монтаже должна быть учтена.

Максимальное удлинение ОСП при нагревании составляет 3 мм, поэтому для исключения вспучивания обрешетки между плитами должен быть обеспечен зазор. Несоблюдение этого правила приведет к нарушению крепления и повреждению листов кровли.

Обеспечить нужный зазор несложно: достаточно заготовить небольшие пластины толщиной 3мм и вставить их между монтируемыми плитами. После фиксации ОСП пластины удаляются.

Важным достоинством ОСП является то, что они образуют крепкую обрешетку, по которой можно перемещаться и складировать материалы без риска повредить утеплитель.

Дальнейший монтаж кровли осуществляется строго по инструкции компании Ондулин: если крыша покрывается ондулином, обрешетка застилается подкровельной мембраной Ондутис; если применяется ондувилла, используется рулонная битумная гидроизоляция.

Гидроизоляция настилается перпендикулярно стропилам надписями наружу. Укладка слоев производится снизу вверх, начиная от нижнего среза ската.

Помните, что все материалы компании Ондулин имеют одинаковый срок службы. Используя их, Вы сэкономите на промежуточных ремонтах, а кровля будет служить десятилетия.

Что это такое?

Термин «обрешетка» может применяться в отношении как строительных подкровельных конструкций, так и подсобного оборудования транспортных средств. Но чаще всего это слово употребляют в первом значении, и именно в таком контексте пойдет речь. Обрешеточные строительные узлы — это решетки либо монолитные настилы, выкладываемые выше ног стропил. Количество слоев в различных вариантах может отличаться: выбор между двухслойной и однослойной конструкцией зависит от практических потребностей. Со стороны может показаться, что все очень просто, однако, это впечатление обманчиво.

Только грамотно «обрешетив» кровлю, можно обеспечить рациональное распределение возникающих нагрузок. Еще эти конструкции отвечают за формирование строго определенной геометрии у кровельных скатов. Наконец, именно по обрешетке крепят все лицевые кровельные материалы.

Технология монтажа

Процесс установки гибкого камня на фасад зданий состоит из нескольких несложных операций:

подготовка основания;
приклеивание плиток;
пропитка поверхности защитными составами.

На начальной стадии работ очищаем стены от пыли, загрязнений и маслянистых пятен и участков со старой краской. При значительных перепадах высот поверхность штукатурят, заделывают раствором все сколы и трещины. Далее на основание наносят грунтовку глубокого проникновения для улучшения адгезии.

Когда поверхность стен высохнет, готовим клеевую смесь по инструкции. Отделку дома начинают с верхнего угла одной из стен. Для этого на основание наносят клеевой раствор используя зубчатый шпатель. После этого плитку или рулонные изделия приклеивают к поверхности методом стыкования или внахлёст. Пузырьки воздуха выгоняют при помощи резинового валика (инструмент должен двигаться от центра к краям).

При монтаже листов внахлёст получают ровное бесшовное покрытие. Выступающие излишки материала обрезают острым ножом. Гибкую черепицу нужно тщательно разглаживать, после этого изделия плотно прилягут к поверхности. Высыхание клея продолжается 40-50 минут, после этого покрытие пропитывают специальными составами, защищающими поверхность отделки от различных атмосферных влияний.

Важно! В угловых частях здания, а также на изгибах гибкую черепицу рекомендовано просушить строительным феном. Гибкий камень считается отличной альтернативой другим отделочным материалам

Такие изделия рекомендовано использовать для декорирования фасадов сложной формы. Черепица прекрасно повторяет изгибы поверхности. Готовый фасад имитирует кирпичную кладку, но для его устройства необходимо минимум усилий

Гибкий камень считается отличной альтернативой другим отделочным материалам. Такие изделия рекомендовано использовать для декорирования фасадов сложной формы. Черепица прекрасно повторяет изгибы поверхности. Готовый фасад имитирует кирпичную кладку, но для его устройства необходимо минимум усилий.

Интересное видео о фасадной плитке Технониколь:

https://youtube.com/watch?v=HkQj7yG6maQ

Post Views: 8 213

Разновидности конструкции

Различают две разновидности сплошного основания:

Однослойная (одинарная) обрешетка. Крепится непосредственно к поверхности стропил, настилается из доски либо из фанерных листов, плит ОСП. Это вариант для простой рубероидной крыши, обычно его применяют при строительстве хозяйственных сооружений.

Двухслойная (двойная) обрешетка. Нижний слой представляет собой разреженную обрешетку, выполненную из доски либо широкого бруска. Поверх него монтируется дощатый настил и основание из листового материала. Двухъярусная конструкция более надежна, способна обеспечить вентиляцию кровельного пирога, в состав которого входит утеплитель. Двухъярусную обрешетку используют при строительстве индивидуальных домов и дач. Это основание под современные кровельные покрытия, включая гибкую черепицу.

Общие требования

Главное требование к обрешетке для гибкой черепицы – ровный горизонтальный уровень

Рама для рулонной черепицы должна быть прочной, достаточно жесткой. К ней предъявляются следующие требования:

точный горизонтальный уровень без выемок и выпуклостей;
идеально подогнанные стыки;
шаг обрешетки под ОСБ;
способность выдержать человеческий вес, массу кровли при влиянии осадков и ветра.

Для монтажа обрешетки под мягкую черепицу используют материалы высокого качества, обеспечивающие долговечность эксплуатации покрытия. От того, насколько ровным будет основание, зависит плотность прилегания кровельной черепицы.

Зачем нужен капельник на кровле

Характеристики капельника:

производят такие детали из оцинкованной листовой стали с полимерным покрытием, обеспечивающим дополнительную антикоррозионную защиту;
цветовое решение капельника должно совпадать с цветом основного покрытия, чтобы не создавать диссонанс;
капельники должны быть установлены по всему периметру крыши, чтобы в равной степени обезопасить кровлю и фасад от затекания воды;
данный элемент снижает парусность скатной кровли, это позволяет защитить конструкцию от ветра.

Монтаж обрешетки под ОСБ

Независимо от того, будет ли это обшивка стены изнутри, мансарды снаружи, веранды на даче, создание напольного покрытия или базы под мягкую кровлю (битумную черепицу), на предварительном этапе следует позаботиться об основании для панелей. Речь в данном случае может идти о двух вариантах:

обрешетка из брусков с небольшим сечением и реек;
каркас, который может быть как деревянным, так и выполненным из металлопрофиля.

Главным критерием выбора в данном случае будет состояние базовой поверхности. Чем больше присутствующие перепады, тем сложнее конструкцию придется возводить.

Следующий шаг – это разметка с учетом того, что все несущие элементы будущей обрешетки или каркаса должны располагаться в одной плоскости. На сегодняшний день оптимальным инструментом является лазерный уровень. При его отсутствии используют отвесы, строительные уровни и шнуры. Чтобы правильно и максимально точно сделать разметку на стене, необходимо:

определить и отметить точки крепления реек по верху;
при помощи отвеса продублировать отметки внизу;
между отметками натягивается шнур или нить по диагоналям;
рейки, профили выравниваются в одной плоскости при помощи специальных монтажных пластин или любых других подкладок;
при необходимости максимально усилить основание для укладки панелей OSB можно за счет установки дополнительных поперечных перемычек между основными элементами обрешетки.

После окончания работ, связанных с фиксацией обрешетки, следует уделить внимание коммуникациям

Важно помнить, что всевозможные закладные, а также проводка, трубопроводы при наличии таковых располагаются и фиксируются именно на данном этапе, если это не было сделано ранее

При обустройстве напольного покрытия из панелей ОСП и основания под них необходимо учитывать ряд важных нюансов. Рассмотрим алгоритм действий в подобных ситуациях.

Удаление имеющегося покрытия, если таковое присутствовало, а также мусора и пыли.
Раскладка бруса. Все элементы будущей конструкции при этом должны располагаться параллельно друг другу с интервалом в 0,8 м. А также необходимо отступать от стен на 10 мм.
Нанесение отметки на стене в 10-20 мм над брусом.
Просверливание отверстия через брус и клинья под дюбель.
Фиксация элементов обрешетки.
Крепление обрезной доски.

Последнему пункту стоит уделить особое внимание. Так, если помещение, в котором выполняются работы по обустройству полов из ОСП, имеет потолки до 2,4 м, то доску лучше не монтировать. Это позволит избежать сокращения высоты стен в итоге

Это позволит избежать сокращения высоты стен в итоге.

Сейчас описываемый листовой материал широко и успешно используется при выполнении кровельных работ. Монтировать обрешетку, в дальнейшем укладывать сами панели необходимо при соблюдении ряда правил.

Сплошное покрытие листами выполняется на крышах, скаты которых имеют угол от 5 до 10 градусов.
Если угол ската составляет от 10 до 15 градусов, то требуется монтаж обрешетки из бруса размерами 45х50 мм. Элементы конструкции в такой ситуации располагают параллельно по отношению к линии карниза с шагом 45 см.
Брус аналогичного сечения применяется для обрешетки на крышах со скатами под углом более 15 градусов. Разница заключается в том, что между брусками должно быть 60 см.

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Укладка минеральной ваты

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Схема крепления контрбрусков

Бруски прибиваются

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.
