Обустройство скатной поверхности с применением ОСП

Способов крепления ориентировано-стружечных плит всего два: непосредственно к стропилам и к дополнительной обрешётке. Оба варианта очень широко применяются на практике. Нельзя сказать, что какой-то из них лучше или хуже, но каждый способ оптимален для своих конкретных условий.

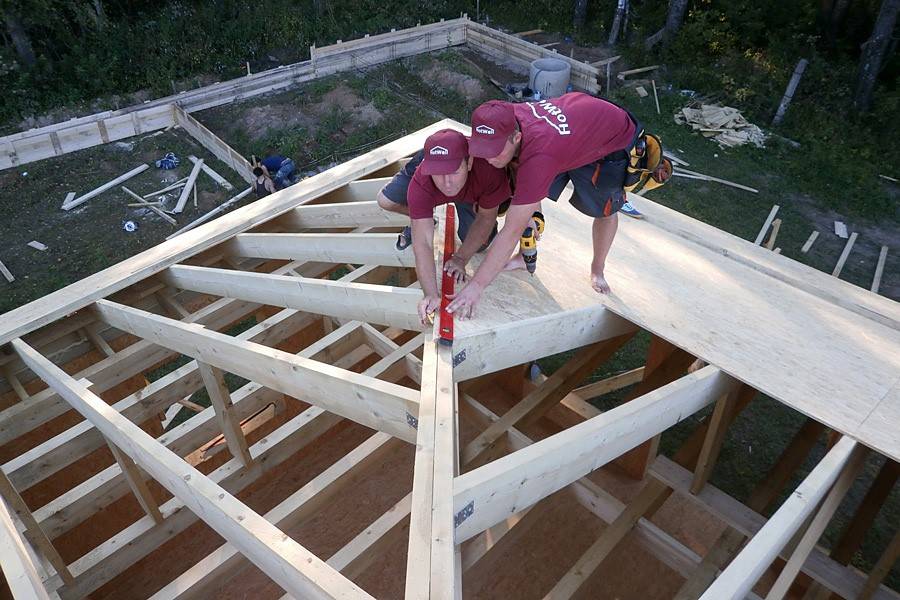

Крепление ОСБ на крыше непосредственно на стропила.

Этот вариант применяют при наличии мощных листов ОСБ, в домах чердачного типа, когда утепление крыши не производится.

Достоинства:

малое количество строительных операций на высоте;
значительная экономия – не требуется дополнительная древесина для обрешётки, не тратятся средства на утеплитель и гидроизоляцию;
быстрый срок окончания работ.

Недостатки:

верхний этаж (чердак) в доме остаётся холодным;
требуется использовать более толстые листы ОСП;
если, решено применять утеплитель, то желательно использовать негорючий пенополистирол и дополнительную обшивку листами ОСБ снизу стропил.

Некоторые строители пытаются применить монтаж на стропила с использованием утеплителя из минеральной ваты и слоёв пароизоляции, без вентиляционного зазора. Со временем, подобная ошибка приводит к порче материалов из-за разрушения вследствии застаивания избыточной влаги.

При креплении ОСБ листов к стропилам, сами листы ОСБ выполняют роль обрешетки.

Порядок производства работ по монтажу ОСБ на стропила:

Предварительно, стропильные балки и листы обрешётки обрабатываются антисептиком для защиты от грибка, плесени и насекомых древоточцев.

2. Монтаж ведётся в сухую погоду, с перспективой закрытия древесины кровлей до дождей. Если, намечаются осадки, а работы ещё неоконченные, то понадобится защитный тент.

3. Продумывается безопасность — устраиваются временные полки для перемещения, закрепляются страховочные тросы для людей и фиксирующие пояса под инструмент.

4. Крепление лучше проводить гвоздями с ершёной насечкой, размером 70-100 мм (в зависимости от толщины материала). Применение гвоздей ускоряет процесс и делает соединение долговечней.

5. Нижние края скатов обшиваются прогонами, которым не так страшно намокание. Они обеспечивают ровный стартовый уступ для предотвращения соскальзывания плит.

6. Строительной маркировочной нитью намечаются поперечные контрольные линии на опорах по размерам имеющихся листов. Подшивку необходимо выполнять строго по разметке. О том как наносится разметка маркировочной нитью (она же отбойная) можно прочитать в статье: отбойная нить — разновидности и использование.

7. ОСБ панели располагают поперёк опор. Укладку начинают с середины ряда, с расчётом, что последние панели в ряду отрежутся наполовину. Отрезанные половинки подойдут для укладки следующего ряда, чтобы сместить стыки в ряду на следующую опору. Раскрой и обрезку выполняют на месте с помощью круговой пилы. Остатки материала с косым срезом не выбрасывают – они являются готовыми заготовками для верхнего ряда.

8. Между смежными листами оставляют компенсационный зазор в 3 мм.

9. Шаг забивания метизов: 15 см – на стыках, 30 см – на опорных стропилах, 10 см по краю крыши.

10. Для надёжности, между рядами ОСП листов устанавливаются дополнительные фиксаторы.

11. Если, угол наклона крыши большой, саморезами крепятся временные опорные бруски для ходьбы по ним.

12. В последнюю очередь подшивается область верхнего конька остатками полос материала.

Технология требует, чтобы шаг между стропилами был кратен размерам OSB. И листы при укладке должны сопрягаться между собой ровно посредине балок с нахлёстом на балку в 5 см (или более).

Наглядно с технологией подшивки на стропила можно ознакомиться в этом видео:

Крепление ОСБ на крыше к обрешётке.

Этот вариант применяют для создания вентиляционных зазоров, если требуется утеплять скат крыши или листы ориентированно-стружечной плиты (ОСП) слишком тонкие и требуется дополнительная опора.

Достоинства:

создание качественных надёжных сендвич-панелей, которые сделают комфортным обитание на верхнем мансардном этаже;
экономия на закупке ОСП листов – теперь можно применить 9 мм толщину;

Недостатки:

большой объём работ и расходных материалов;

Капельник: ответственный элемент

Перед укладкой нижнего слоя рулонного кровельного покрытия или подкладочного ковра под гонты битумной черепицы, вдоль карнизных свесов необходимо смонтировать капельник.

Это планка особой формы, выполненная из листовой стали. Для защиты от коррозии капельник оцинкован, дополнительно он может иметь защитно-декоративный лакокрасочный или полимерный внешний слой. Цвет капельника подбирается в тон к водосточной системе или кровельному покрытию.

Капельник защищает края стропил и обрешетки от контакта с влагой, направляя воду в водосточную систему. Капельник крепят по краю сплошного кровельного основания гвоздями либо саморезами с шагом 10-15 см. Стальные планки монтируют внахлест, стыки промазывают герметиком для наружных работ.

Материалы при монтаже обрешетки для мягкой кровли

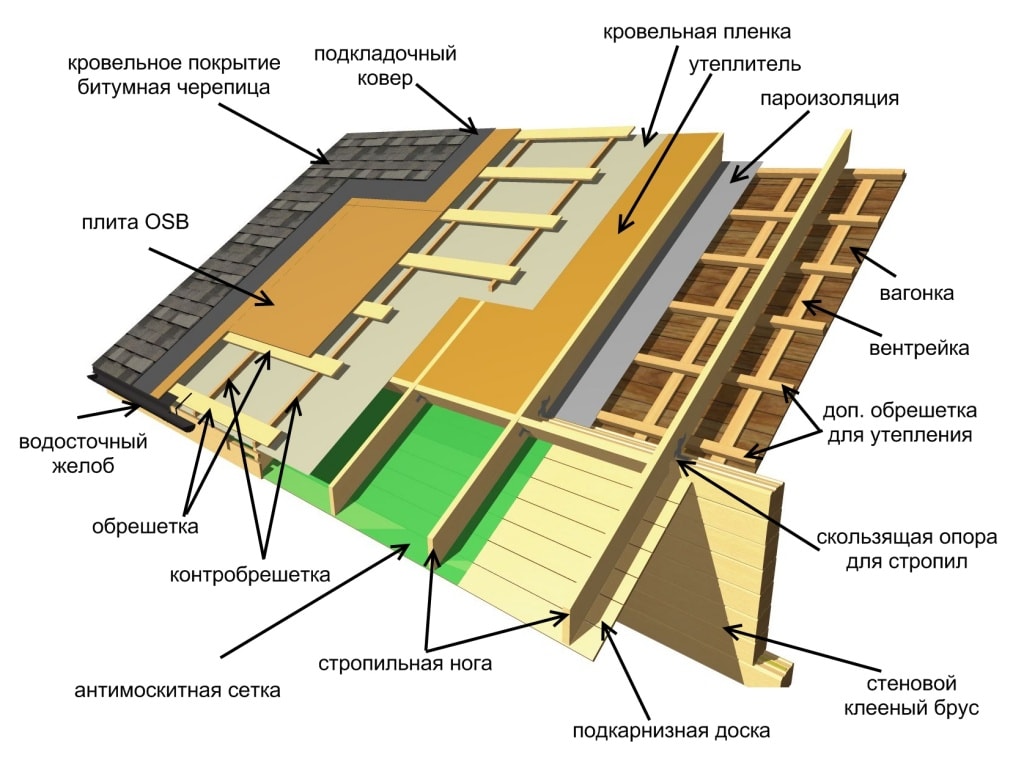

Обрешетка кровли под мягкую черепицу выполняется в два слоя. Она представляет собой деревянный без разрыва настил, отличающийся надежностью. Конструкция обязательно должна быть максимально ровной. При несоблюдении такого правила не избежать перегибов черепицы из битума.

Рекомендуем: Укладка стеклоизола

Во время строительства обрешетки рекомендуется применять следующие материалы:

калиброванные доски с шириною 140 мм, имеющие высокую прочность, подготовку которых нужно выполнять заранее;
бруски с 20-процентной влажностью;
специальную диффузную пленку для улучшения гидро- и теплоизоляционных свойств кровли;
OSB плиты или фанерные листы, предназначенные для настила досок и позволяющих получить гладкое, ровное основание.

Примечание! Устройство обрешетки необходимо вести из высококачественных пиломатериалов. Они обязаны отвечать действующим стандартам и иметь подходящие размеры. Несоответствие таким требованиям приведет к созданию недолговечной кровли

Гидроизоляция и пароизоляция крыши под мягкую кровлю

Устройство гидроизоляции под мягкую кровлю по всей площади необходимо, если угол ската более 18о, если угол меньше, то расположить материал нужно только на ендовах, коньке, свесах и вокруг труб.

Жидкие материалы наносятся на крыши с углом наклона менее 5%, если наклон больше, то применяется твердый материал. Например, рулонный и пленочный. Для мягкой кровли необходимо использовать второй вид гидроизоляции.

Важно! Самой лучшей считается гидроизоляционная мембрана для качественной защиты крыши. Благодаря порам воронковидной формы с сужением на верхних гранях, конденсат быстро выходит из внутреннего пространства, но к тому же не пропускает влагу внутрь помещения

Обычно гидроизоляцию укладывают между обрешеткой и стропилами. При помощи саморезов ее можно прикрепить к обрешетке, а к стропилам – специальным степлером.

Монтаж данного материала следует производить от карниза к коньку. Скрепить листы можно при помощи клейкой ленты, а нахлест должен быть до 12 см. Провисание пленки между стропилами допустимо до 20 см. Благодаря этому улучшается вентиляция кровельного материала.

Рекомендуем: Монтаж и укладка гибкой черепицы

Устройство пароизоляции для утепленной крыши обязательно. Она предотвращает попадание влаги из помещения на кровельные материалы, но не защищает от влаги из окружающей среды. Главной задачей пароизоляции можно считать защиту теплоизоляционного материала. Именно поэтому нет необходимости устраивать такую защиту в холодных крышах.

Основная характеристика пароизоляции – это прочность

При покупке материала следует особое внимание уделить этому свойству, так как при эксплуатации он подвергается давлению теплоизоляционного материала. Чаще всего используются фольгированный алюминий и полиэтилен

Произвести монтаж пароизоляции можно при помощи скоб или гвоздей к стропилам. Если не соединить стыки, то конденсат попадет в кровельное пространство. Для качественной вентиляции необходимо оставить небольшое провисание материала.

Важно! При устройстве паробарьера не нужны провисания. Стропильную систему следует обработать антисептиком перед проведением дальнейших работ

Особенности гибкой кровли

Мягкая кровля также известна как битумная черепица. Впервые на рынке стройматериалов она была представлена около 30 лет назад. Изготавливается этот эластичный материал на основе стеклохолста или полиэстера, которые пропитываются битумными составами. В результате получается устойчивый к воде, прочный, но при этом гибкий материал, который идеально подходит для финишной отделки крыши.

Гибкая черепица Ruflex МINT

Поверхность гибкой черепицы всегда покрыта специальной посыпкой – мелкой крошкой, получаемой во время переработки различных минералов. А нижний слой имеет липкое основание, которое позволяет приклеить черепицу на крышу. Черепица такого типа используется при обустройстве кровель с углами ската не менее 11-12 градусов.

Из-за своей мягкости такая черепица нуждается в особом основании. Укладываться она может только на определенным образом сделанную обрешетку.

Монтаж гибкой черепицы

Схема расчета шага стропил

По строительным нормам шаг стропил крыши располагается в интервале 0,6 – 1 метр. Окончательный его расчет выполняют по несложной формуле в зависимости от общей длины крыши. Для расчета необходимо выполнить следующий перечень действий:

определить, какое расстояние должно быть между стропилами для ваших конкретных условий строительства. По справочнику определяется величина ветровых и снеговых нагрузок в местности.
длина крыши делится на желаемое расстояние, прибавив единицу. Полученный результат будет равен количеству стропильных ног, которые устанавливаются на одном скате кровли. В том случае, если величина не является целым числом, её округляют.
длина крыши делится на рассчитанное выше количество стропил, получаем окончательный шаг в метрах.

Например, при наклоне ската в 30 градусов максимальное расстояние между стропилами двускатной крыши под металлочерепицу составляет 0,6 мера. Длина предполагается равной 16 метров. Следовательно:

16:0,6+1=27,66;
округлив результат, получим 28 стропил на один скат;
16:28=0,57 метра – межосевой промежуток стропильных ног для данных конкретных условий.

Как видно, технология расчета не сложна, но это лишь примерная схема. Учет многих других указанных выше параметров может внести определенные коррективы.

Выбираем материал для обрешетки под гибкую черепицу

Влагостойкая кровельная фанера

Материал многослойный, гибкий. Удобно монтировать, долго служит.

Подойдет марка ФСФ – фанера из древесины хвойных:

пластичная:
прочная на изгиб;
водостойкость противодействует размоканию и гниению;
плотность хвойных достаточно низкая (по сравнению с дубом и другими твердыми породами), листы легкие;
в процессе изготовления листы обрабатывают комбинированными составами, включающими в себя антисептики и антипирен. Фанера защищена от возгорания и грибковых организмов;
хорошо сопротивляется агрессивным средам.

OSB

Это усовершенствованный аналог всем известных ДСП, принципиально отличающийся от них по эксплуатационным свойствам. Прессовочным процессом управляет компьютер, это позволяет изготовить плиты, равномерные по толщине. На такой обрешетке не будет перепадов и воздушных пустот под покрытием.

Свойства плит:

влагостойкость. Не промокают, а значит, не деформируются при высыхании;
прочность. Конструкция выносит большие ветровые и снеговые нагрузки;
небольшой вес.

Доска, шпунтованная или обрезная

Если вы хотите выполнить монтаж обрешетки под мягкую черепицу из этого материала, нужно выбрать хвойные доски с влажностью не больше 20 процентов и отсортировать их по толщине.

Нужную толщину материалов определяют в зависимости от шага стропил и контробрешетки:

при шаге стропил 30 см следует брать фанеру или плиты 9 мм, доска не подойдет;
шаг 60 – 12 мм или доска 20;
90 – 18 и 23;
1,2 метра – 21 и 30;
1,5 метра – 27 и 37.

Материалы для обрешетки

Перед тем как приступить к изготовлению обрешетки, нужно выбрать материал. Вариантов существует достаточно много, каждый из них обладает своими достоинствами и недостатками.

Материал для обрешетки выбирается с учетом материала кровли, ее веса и других характеристик.

Часто для изготовления обрешетки используется влагостойкая кровельная фанера. Это пластичный слоистый материал, сделанный из хвойной древесины.

Фанера широко используется в строительстве благодаря своей гибкости, прочности и водостойкости, также она замедляет процессы гниения и весит совсем немного.

Помимо этого фанера обрабатывается огнеупорными растворами, антисептиками. По этой причине материал защищен от появления плесени и грибков.

Сейчас на смену ДСП пришли OSB — это доработанная версия первого материала, которая изготавливается из опилок.

OSB отличается повышенной прочностью, обусловленной изменением технологии изготовления сырья.

OSB плита прессуется под управлением компьютерной программы, что уменьшает количество ошибок при производстве.

Материал не только более прочный, чем предыдущая версия, но и имеет более равномерную текстуру. Это говорит о том, что обрешетка будет ровной, без воздушных пустот.

Кроме того, плиты OSB достаточно влагостойкие и легкие, что делает их довольно привлекательным вариантом для изготовления обрешетки.

В некоторых случаях материал, которым покрыта кровля, влияет на то, из чего будет сделана обрешетка.

Для сооружения конструкции под битумную черепицу, например, используется обрезная калиброванная струганная доска стандартной ширины — 1.4 см.

Обычно применяются хвойные доски, и, по возможности, сухие — чем суше, тем лучше.

Максимальная влажность доски составляет 20 %. Кроме критерия влажности важна и толщина, которую определяют при расчете шага контробрешетки.

Особенности гибкой кровли

Гибкая черепица

Гибкая черепица Ruflex МINT

Гибкая черепица

Монтаж гибкой черепицы

Цены на различные виды и производителей гибких черепиц

Гибкая черепица

https://youtube.com/watch?v=72nctZrN38Y

Монтаж обрешетки и основания

На стропила укладывают гидроизоляционную пленку или мембрану, которую фиксируют при помощи реек контробрешетки. Затем горизонтально прибивают доски обрешетки. Рекомендуется использовать древесину хвойных пород, она содержит большее количество смол и имеет высокий показатель влагостойкости.

Фиксация досок к стропилам выполняется с помощью оцинкованных гвоздей или саморезов. Минимальная длина крепежа расчитывается как толщина доски умноженная на два.

Если древесина влажная – ее фиксацию выполняют с каждой стороны на два гвоздя. В местах стыков минимальный зазор составляет 1-5 мм. Центр годовых колец должен располагаться внутри кровли.

Установка листового материала выполняется в шахматном порядке. Если монтаж основания проводят в зимний период – минимальный зазор между плитами OSB должен составлять 3 мм. Это позволит компенсировать температурное расширение древесины в теплое время года. Крепление делается с помощью оцинкованных ершеных, спиральных гвоздей.

Для правильной фиксации рекомендуется придерживаться следующих правил:

Стыки досок должны располагаться на опорах. В этом месте необходимо забивать не менее 4-х гвоздей;
Если основание трубы, которая находится поперек ската, больше 50 см – необходим монтаж разжелобка. Он будет своевременно удалять влагу из этой части кровли;
По окончании монтажа делается сверка геометрии настила. Сравниваются длина, ширина и диагонали. Дополнительно проверяется плоскостность ската.

После этого можно приступать к укладке подкладочного ковра. Он сглаживает неровности поверхности, защищает от механических повреждений и протекания.
