Обрешетка для ондулина: на что обратить внимание

Особенности сплошной обрешетки

Хотя при малых углах крыши требуется сплошная обрешетка, материал, используемый для ее изготовления, может иметь зазор между собой в 2-5 сантиметров.

Для сплошной обрешетки чаше всего используют доски, листы ОСБ или влагостойкую фанеру.

Если используется в работе листовой материал, такой как фанера или листы ОСБ, то в этом случае работа начинается снизу и потихоньку нужно двигаться наверх.

Для предотвращения этого обстоятельства следующий ряд листов монтируется со смещением в пол листа.

Это дает гарантию того, что стыки из соседних рядов не будут расположены рядом.

Этим обеспечивается прочное и надежное крепление еврошифера.

Когда будет достигнут уже последний ряд, следует отмерять и отрезать кусок необходимой ширины от общего листа, чтобы крыша была полностью закрыта, но при этом лишний материал не торчал сверху, так как он будет мешать.

Очень важно правильно разметить сами стропила, поскольку края листов обязательно должны опираться на стропила и крепиться к основанию.

В противном случае неизбежен излом листа.

Ондулин — инструкция по монтажу

Когда обрешетка в соответствии с углом наклона смонтирована, следует поэтапно укладывать покрытие. Монтаж ондулина по шагам:

  1. Укладка ондулина начинается с края кровли;
  2. если в первом ряду укладывалось четыре листа ондулина, то второй ряд будет состоять из трех с половиной листов: первый лист поперек разрезают пополам и укладывают. Укладка ондулина на крыше производится в нахлест на нижний ряд, длина нахлеста должна быть около 12 см, а боковой нахлест не должен быть шире одной волны;
  3. статья о том, как крепить листы ондулина к обрешетке;
  4. коньковые части следует крепить на скате к добавочным брускам обрешетки. Крепление производится изнутри волн стыковочного с брусьями материала;
  5. ендовы (стыковочные углы скатов) изготавливаются из исходного покрытия и должны крепиться на дополнительную обрешетку;
  6. щипец кровли обеспечивается посредством подгиба края полотна покрытия к щипцовой доске. Длина подгиба и доски должны совпадать;
  7. ребра кровли покрывают щипцовыми или коньковыми элементами;
  8. боковые стыки, которые примыкают к стене, расположенной в вертикальном положении к стыку, оформляют ендовом из ондулина;
  9. установка кровельного вентилятора происходит по волнам в местах их соединения. Основание вентилятора не должно выходить за границу верхнего листа;
  10. часто на крыше закрепляют кровельное окно, которое стыкуется с листом покрытия, а верхнее полотно укладывается внахлест;
  11. во избежание просветов между полотнами ондулина и дополнительных элементов кровли, используют специальный наполнитель;
  12. установка гидроизоляционных и продувных элементов.

ондулин (черепица) инструкция по монтажу

Теперь вы в подробностях знаете, как класть ондулин. Все этапы покрытия кровли обеспечивают безошибочную укладку ондулина независимо от того, какой дизайн кровли предусмотрен. Последовательность действий обеспечивает хороший результат.

Инструменты и расчёт

Крепеж ондулина к обрешетке или старому покрытию осуществляется на специальные метизы или саморезы с пластиковой шляпкой. Она имеет широкую прокладку, обеспечивающую надежную герметичность и бывает различных цветов, так что есть возможность подобрать нужное сочетание для листов любого оттенка. В зависимости от покрытия, необходимо правильно подбирать крепление: для металлической обрешетки используются метизы по металлу, для деревянной – гвозди. И те и те можно найти с соответствующей шляпкой и заглушкой под цвет листа. На один стандартный лист ондулина нужно 20-25 крепежных элементов.

Сразу стоит подсчитать количество других комплектующих. К ним относится конек, закрывающий два ската, надо просто заранее измерить необходимую длину. Еще это могут быть карниз, ветровые боковые планки, сливы, ендова. Заранее подсчитать количество погонных метров этих элементов не составит труда.

Необходимые инструменты для покрытия кровли ондулином:

  • молоток;
  • ножовка по дереву;
  • малярный нож;
  • рулетка;
  • уровень;
  • карандаш или маркер.

Зачем нужна обрешетка для ондулина

Еврошифер, как еще называют кровельный ондулин, изготавливается из обработанного целлюлозного волокна методом горячей пропитки и дальнейшей штамповки под высоким давлением. Технология во многом напоминает производство ОСБ, но, в отличие от стружечной плиты, ондулиновый шифер получается гибким и одновременно прочным.

Что не так с ондулином

Укладывание ондулина на обрешетку по ощущениям можно сравнить с монтажом листовой кровли из толстой профилированной резины, используемой для шумозащиты металлических ангаров и эллингов.

У ондулина есть два существенных преимущества:

  • Небольшой вес, масса одного восьмиволнового листа составляет 6 кг;
  • Пластичность материала. Ондулин будет держать кровельную плоскость, даже если обрешетка выполнена с отклонением от рекомендаций производителя.

К сведению! Ондулин остается единственным материалом, который не ломает и не деформирует обрешетку в случае небольших отклонений от нормы. Хотя сами листы могут легко повреждаться и даже выдавливать из деревянных реек и досок кровельные гвозди.

Такая вот мягкость ондулина приводит к тому, что многие строители пытаются экономить или просто не обращают внимания на рекомендации по расстоянию обрешетки под ондулин. Понятно, что при неправильном устройстве крыши или обрешеточной плоскости срок службы сокращается в разы. Вместо гарантированных производителем 15 лет службы на неправильно собранной обрешетке получается в лучшем случае 5-6 лет.

Для чего используется обрешетка

Уложенные на стропила обрешеточные рейки или доски используются для обеспечения двух условий нормального функционирования кровельного покрытия:

  • Обрешетка — это каркас, благодаря которому удается удерживать плоскость кровли под нагрузкой, это обеспечивает нормальный сход дождевой, талой и конденсированной воды;
  • Деревянные рейки придают жесткость кровельному покрытию, а значит, материал кровли не будет рваться на ветру подобно пленке.

Для ондулина правильный выбор размера обрешетки, в первую очередь расстояния между рейками, означает, насколько жизнеспособной и долговечной окажется кровля. Можно, конечно, зашить плоскость полностью фанерой или панелями ОСБ, в некоторых случаях это единственно возможный вариант, но при этом расходы на устройство крыши вырастут вдвое-втрое, да и сама крыша окажется очень тяжелой. Проще и дешевле выбрать правильную обрешетку под ондулин, чем экспериментировать, непонятно, для каких целей.

https://youtube.com/watch?v=gOBnvrzF4NM

https://youtube.com/watch?v=q6ILESP9MxI

Особенности монтажа сплошной обрешетки

Монтаж сплошного основания для укладки битумного шифера не требует укладки листового материала строго встык. Плиты OSB, влагостойкая фанера, доски могут крепиться с зазором в 2-5 см. Экономия материала в этом случае может составить до 10%, что существенно при монтаже кровли большой площади.

Максимальной экономии на обустройстве обрешетки можно добиться, применяя необрезной тес. Но при этом непременным условием является отсутствие обзола – его необходимо снять при монтаже основания для укладки еврошифера.

Подготовка материала

Перед тем как приступить к монтажу, пиломатериал следует внимательно осмотреть, чтобы не допустить установку элементов с дефектами древесины или деформированных вследствие коробления.

Видео поможет разобраться в технологии монтажа обрешетки под еврошифер:

Основные этапы монтажа

Обрешетка под ондулин монтируется после укладки гидроизоляционного слоя и набивки реек контробрешетки вдоль стропильных ног. Затем выполняется обустройство свеса: монтируется карнизная доска, сечение которой должно превышать сечение элемента обрешетки. Вторая доска устанавливается строго параллельно карнизной с промежутком в 280-300 мм. Остальные доски обрешетки крепятся согласно запроектированному шагу.

В качестве крепежных элементов используются гвозди или саморезы. Если стропила ската образуют идеальную плоскость, крепить доски или бруски можно гвоздями (один гвоздь на каждый конец бруска, по два – на каждый край доски). В случае, когда требуется корректировать высоту расположения элементов обрешетки, чтобы создать настил без неровных стыков, удобнее использовать саморезы. При большой ширине ската доски приходится стыковать между собой. Если требуется соединение нескольких досок, они крепятся в шахматном порядке.

После монтажа решетки требуется проверить геометрию конструкции. Для этого с помощью шпагата замеряются диагонали ската. Если полученные значения не совпадают, необходимо исправить недочеты. На следующем этапе необходимо установить ветровые доски с торцов скатов. Ветровая доска должна быть выше обрешетки на 35-40 мм. Далее, параллельно карнизу, прибиваются коньковые доски.

Качественно выполненная обрешетка для ондулина позволяет обеспечить необходимые функциональные параметры кровли – в процессе эксплуатации конструкция будет способна выдерживать расчетные нагрузки и иметь определенный запас прочности.

Проведем устройство кровли из керамической черепицы недорого

Выбор материалов для обрешетки

Обрешетка под ондулин своими руками чаще всего обустраивается с использованием хвойных пород древесины. Это обусловлено тем, что в состав сосновых пиломатериалов входит большой объем смолы – а это продлевает срок службы древесины, предотвращая ее преждевременное гниение. Кроме того, хвойные материалы отличаются небольшой стоимостью.

Для обустройства основания под ондулином обычно используются обрезные доски или бруски сечением 50х40, 50х50 или 50х60 мм. Все доски должны соответствовать определенным стандартам: толщина изделия не может быть меньше 25 мм, а ширина – от 100 до 150 мм.

Использовать материалы разной толщины крайне нежелательно – битумный шифер в местах соединения досок будет разрушаться гораздо быстрее, чем при использовании одинаковых изделий. Обрешетка должна быть ровной, чтобы кровельное покрытие не деформировалось.

Технология монтажа обрешетки под ондулин своими руками

Монтаж обрешетки осуществляется после того, как уложена гидроизоляция и рейки контробрешетки. В первую очередь необходимо сделать карнизные свесы, причем толщина досок карнизов должна превышать толщину обрешетки. Вторую доску обрешетки нужно устанавливать на расстоянии около 300 мм от карниза, причем они должны располагаться параллельно. Все остальные элементы обрешетки устанавливаются в соответствии с проектом.

Крепление элементов осуществляется при помощи гвоздей или саморезов, а выбор материалов осуществляется так:

  • Если стропила установлены на одном уровне, то для фиксации обрешетки вполне можно использовать гвозди;
  • В том случае, если стропила располагаются на разной высоте, то для выравнивания элементов обрешетки лучше выбрать саморезы.

Когда монтаж завершен, необходимо проверить выравнивание обрешетки. Технология этого процесса очень проста: при помощи шнура измеряются обе диагонали ската, и если они не соответствуют друг другу, то конструкцию придется переделывать. После проверки обрешетки остается установить ветровые и коньковые доски.

Заключение

Надежная обрешетка – это обязательный элемент любой кровли, позволяющий качественно установить кровельное покрытие. Грамотно спроектированная и собранная обрешетка под ондулин позволит этому покрытию в полной мере реализовать свои достоинства.

Какие бывают обрешетки?

Среди всего разнообразия в основном можно выделить 2 вида:

Сплошная обрешетка – используется при применении в качестве кровельных материалов мягкой черепицы, изопласта, при рулонной кровле. При таком типе обрешетка кровли монтируется непрерывно, сплошным слоем. Для крепления используются гвозди определенной длины. Она должна в 3 раза превышать толщину самой обрешетки. Расстояние между досками или брусьями не превышает 1 см.

Разреженная – применяется, когда кровля состоит из листового материала необходимой площади. Это могут быть волнистый шифер, металлочерепица, ондулин. За основу используется толстый брус. Его сечение составляет до 5 см. В данном типе расстояние между досками, брусьями остается не малое, но оно не должно быть шире используемого кровельного материала.

При строительстве новички часто путают обрешетку и контробрешетку. Считать что это одно и то же нельзя. При обрешетке ряды досок прибиваются к стропильной системе, а контробрешетка крыши выполняется из бруса, уложенного на стропила, но на установленный перед этим гидроизоляционный материал.

Технология строительства по шагам

1. Подготовить инструмент:

  • ножовка по дереву;
  • шуруповерт или молоток;
  • шнур;
  • карандаш строительный.

2. Проверить геометрию скатов крыши – шнуром или рулеткой измеряются диагонали. Если величины отличаются более чем на 2 см – необходима корректировка.

3. Расчет материалов для подготовки основания под ондулин:

  • Определить угол наклона и линейные размеры скатов.
  • Выполнить эскизы с расположение листов, брусков, досок, указанием размеров обрешетки.
  • Включить в схему контробрешетку, если требуется организация вентиляционного зазора над тепло-, ветроизоляцией.
  • Расчет брусков для угла ската > 10° – к сумме длин направляющих добавить 10 % на отходы и брак. Количество материала для сплошной обрешетки определятся делением площади кровли и листового полотна.

4. Организация безопасности при кровельных работах: ограждение, применение мостков, надежно закрепленных лестниц.

  • ФСФ – фанера повышенной влагостойкости;
  • ОСП 3 (OSB-3) – влагостойкая ориентировано-стружечная плита;
  • фибролитовые плиты;
  • ЦСП – цементно-стружечная плита;
  • доска обрезная.

Сплошная обрешетка крыши под ондулин листовыми материалами:

  • Монтаж начинают с нижнего ряда. Оставлять зазоры между листами не менее 3 мм, учитывающие температурное расширение материала. Промежуток может быть увеличен до 5 см с целью экономии (до 10 %) материалов.
  • Листы крепятся стороной с максимальными размерами параллельно карнизу. Следующий ряд начинают приблизительно с половины полотна (вразбег).

Промежуток между саморезами или гвоздями:

  • по фронтальным стропилам – 100 мм;
  • по стыкам листов на стропильной ноге – 150 мм;
  • остальные – 300 мм;
  • от самореза до кромки – 10 мм.

Сплошная обрешетка из доски:

  • Погонаж откалибровать по высоте для обеспечения ровного основания под кровлю.
  • Толщина доски: 2-2.5 см. Ширина: 10-15 см.
  • Укладка поперек стропил.
  • Промежуток – не менее 1 см.

Разряженное основание под ондулин

Обрешетку при шаге 450-600 мм допускается выполнять для уклонов крыши более 10°. Для упрощения работы, соблюдения расстояния между брусьями (досками) необходимо изготовить своими руками два шаблона, равных «шагу» за минусом ширины направляющей.

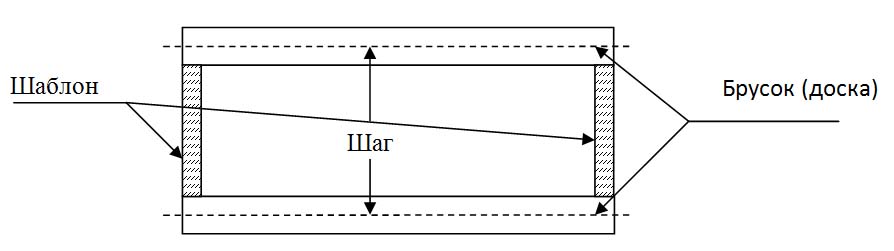

Шаг обрешетки – расстояние между осями симметрии элементов основания кровли.

Рекомендуемая величина интервала рассчитана для среднестатистических условий эксплуатации. В зонах с высокими ветровыми, снеговыми нагрузками требуется уменьшение шага или выполнение сплошной обрешетки, увеличение нахлеста.

  • Брусок крепится по нижнему краю стропил параллельно коньку.
  • Расстояние между первым и вторым, предпоследним и последним рядами – приблизительно ½ шага. Это необходимо для укрепления конструкции.
  • Стыковку брусков меньшей длины, чем ширина ската, выполняют вразбег по отношению к соседнему ряду. Торцы в местах соединения направляющих должны быть равновысокими. Погонаж желательно откалибровать своими руками в один размер перед началом работ.
  • Установка участков (до 25 см) со сплошным основанием под ондулин по периметру: чердачных и слуховых окон; дымоходных и вентиляционных труб; мест установки антенн и другого оборудования – это требуется для доборных элементов, упрочнения конструкции.

Обрешетка старой кровли

Допускается укладка ондулина на готовые покрытия. Порядок работ:

  • Восстановить целостность крыши, удалить мусор.
  • Произвести проверку скатов по диагоналям. Если необходимо, по шнуру выровнять поверхность с помощью реек или фанерных подкладок.
  • Выполнить контробрешетку бруском (под 90° к коньку). По профнастилу, шиферу направляющие крепят в волну.
  • Уложить изоляционные материалы.
  • Дальнейшие действия зависят от угла наклона кровли. Монтаж проводится аналогично двум предыдущим примерам.

Рекомендации и возможные ошибки

1. Недопустимо применение непросушенного дерева ( Что еще почитать:

Чем лучше крепить шифер к обрешетке?

Шифер крепится к элементам обрешетки строительными гвоздями – шиферными или оцинкованными. Иногда используются шурупы или скобы (в этом случае на 1 лист идет 2 скобы). Оцинкованные гвозди должны иметь шайбу, обязательно оцинкованную с мягкой резиновой или полимерной прокладкой.

Важно: отверстие под крепление не пробиваются! Их сверлят. Диаметр полученного отверстия должен быть на пару миллиметром больше чем диаметр гвоздя или другого крепежного элемента

Гвозди крепят не до упора, чтобы избежать возможности повреждения шиферных листов.

Если регион застройки отличается сильными ветрами, то потребуется использовать дополнительные элементы крепления. Чаще всего используют противоветровые скобы, гвозди в этом случае заменяются на саморезы (винты).

Как правильно сделать обрешетку под ондулин — особенности и советы

Для укладки кровельных материалов на стропильную систему в качестве основы используется специальный несущий каркас. Каждое покрытие имеет свои характеристики, которые и определяют нюансы его крепления. От этого зависит и технология устройства обрешетки.

Ондулин (он же еврошифер) продается в виде черепицы или волнообразных листов. В первую очередь следует отметить, что обрешетку под ондулин не следует делать массивной, так как вес 1 листа не превышает 6 кг против 25 кг у традиционного шифера.

Особенности каркаса под ондулин

Его вид во многом определяется углом наклона ската крыши.

Если он менее 10 0 . В этом случае несущий каркас делается сплошным. Используются тонкие доски (20, 25 мм), плиты OSB (ориентированно-стружечные) или другой листовой материал, хотя чаще всего применяется влагостойкая фанера. Ее легче монтировать, да и стоимость этого материала невысокая.

Обустройство производится с учетом того, что листы ондулина в соседних рядах должны перекрывать друг друга не менее чем на 30 см, а в одном – на 2 волны.

Если для сплошной обрешетки используются доски, то все они укладываются параллельно коньку (карнизу). Для обеспечения качественного покрытия ондулином не следует применять необработанную древесину. Если смонтированный «щит» будет иметь неровности, это отразится не только на внешнем виде кровли, но и значительно затруднит монтаж материала покрытия. Кроме того, при определенном направлении ветра крыша будет продуваться.

Угол наклона кровли от 10 0 до 15 0 . Обрешетка делается ячеистой. Укладываются бруски 50 х 50 (можно 40 х 40; 45 х 45) с шагом 45 см. Выдерживается перекрытие в 20 см и 1 волну соответственно.

Крутизна превышает 15 0 . Шаг увеличивается до 60 см.

В качестве крепежных деталей для элементов обрешетки рекомендуются саморезы. В процессе работы, и это естественно, могут возникнуть некоторые перекосы. А так как листы ондулина имеют строгую форму, то может возникнуть необходимость переустановки отдельных элементов обрешетки. Поэтому к советам об использовании гвоздей при устройстве несущего каркаса лучше не прислушиваться.

В местах расположения конька и ендов ставятся дополнительные бруски.

Предварительно проверяется геометрия крыши. Скат должен представлять собой идеальный прямоугольник. Для этого сравнивают длину карниза и конька. Иногда целесообразно измерить диагонали плоскости. У прямоугольника их численные значения должны совпадать. Замер несложно сделать при помощи шнура.

Для монтажа ветровых досок в нижней части свеса кровли набиваются дополнительные бруски, к которым они и будут крепиться.

В некоторых источниках указывается, что на крутых скатах крыши гидроизоляционным слоем можно пренебречь. Профессионалы рекомендуют монтировать его в любом случае, независимо от угла наклона. В случае случайного повреждения даже одного листа ондулина вся влага будет проникать внутрь, что приведет к возникновению гнилостных процессов (древесина, утеплитель).

Все деревянные заготовки предварительно должны быть соответствующим образом подготовлены. Во-первых, просушены. Древесина подвержена усушке, и чем больше в ней процентное содержание влаги, тем больше заготовки изменят свою форму. Деформация несущего каркаса отразится и на материале кровельного покрытия. Если она будет достаточной, то ондулин начнет изгибать и ломать. О герметичности такой крыши говорить не приходится.

Во-вторых, качественно обработаны (пропитаны) составами, предохраняющими от гниения, образования плесени, грибков, поражения жучками-древоточцами, а также от воспламенения. В продаже имеется много антипиренов и антисептиков, и экономить на них не следует. Гораздо дороже обойдется замена прогнившего «дерева», так как придется делать частичную разборку крыши.

При использовании данного материала необходимо позаботиться о качественной вентиляции под кровлей. Это не только элементы контробрешетки, но вытяжные (и втяжные) отверстия, вентиляционные окна и тому подобное.

Правила устройства обрешетки под металлочерепицу

Перед тем, как правильно сделать обрешетку под металлочерепицу, следует детально изучить постулаты обустройства обрешетки, поскольку для каждого типа кровли потребуется набитие обрешетки с различным шагом.

Как правило, доски для контробрешетки под металлочерепицу имеют разную толщину. К примеру, при покупке досок для обрешетки в 30 мм толщиной, по факту будут получены элементы, ширина которых будет колебаться относительно заявляемой в пределах плюс минус 5 мм.

Подобное явление можно наблюдать практически всегда. Исключением, пожалуй, можно считать только калиброванную строганную доску. Поэтому, выполняя подготовку к тому, чтобы выполнить монтаж обрешетки под металлочерепицу, следует вначале произвести калибровку досок.

Данная процедура необходима для того, чтобы на стыках или смежных рядах обрешетки не попадались значительно отличающиеся по толщине доски, поскольку их установка приведет к перепадам, которые будут препятствовать укладке металлочерепицы.

Доска в 30мм толщиной необходима для запаса, так как допуски распиловщиков способны существенно снизить ее толщину. А из-за того, что по этой доске в будущем планируется ходить, необходимо чтобы она могла выдержать вес человека крупной комплекции.

Обрешетка крыши, готовая к укладке металлочерепицы

Расчет шага досок обрешетки под покрытие из металлочерепицы производят по следующим правилам:

  • Шаг обрешетки под металлочерепицу подбирают в соответствии с видом металлочерепицы, потому что под различные профили необходим разный шаг.
  • Расстояние между брусьями обрешетки обычно указано в инструкции к определенному типу кровли, его считают от низа первой доски до верхней точки второй.
  • Значение шага между двумя первыми досками обрешетки должно быть меньшим.
  • Кроме того, на шаг обрешетки для металлочерепицы может оказывать влияние как уклон ската крыши, так и величина выступа кровельного материала за первый брусок обрешетки.
  • На  выполнение расчета шага обрешетки, помимо прочего, может влиять отсутствие или наличие водостока, который тоже может иметь различную конфигурацию. При креплении водостока на лобовую доску, он прибавит к выступу дополнительно 30мм. Помимо прочего, важную роль отыгрывает диаметр водосточного желоба: при желобе 90мм в диаметре потребуется выступ одного размера, при 120мм в диаметре – совсем другого.
  • Отсчет выступа материала для кровли выполняют от лобовой доски, если же она отсутствует – от стропильного среза. Чем круче наклон кровельного ската, тем ниже потребуется опустить металл, чтобы добиться необходимой длины выступа. Неправильный расчет может привести к тому, что для металлочерепицы обрешетка будет располагаться не там, где следует выполнять крепление металлочерепицы саморезами.
  • Для правильного расчета расстояния между первой и второй доской, нужно уложить на стропило уровень 120-150см длиной, затем измерить расстояние от верхней точки первой волны до нижней части металлочерепичного листа, после чего сделать отметку.
  • Затем необходимо выдвинуть уровень подобно листу кровли, после чего приставить угольник к лобовой доске и отложить на нем точку требуемого выступа, а далее довести уровень до этой точки. От края лобовой доски следует провести вертикальную линию до установленного уровня и выполнить отметку. Между обеими сделанными метками останется определенное расстояние между верхом второй и низом первой доски обрешетки с учетом уклона ската и выступа материала кровли.
  • Самую первую доску необходимо выполнять толще других во избежание получения висящего выступа при закреплении кровельного материала.
  • Остальные доски обрешетки при изготовлении кровли отмеряют от верхней точки второй доски через одинаковые промежутки в соответствии с кровельным профилем. Отметки для обрешетки следует наносить через каждые два стропила, поскольку доска может в итоге оказаться кривой, и потребуется ее натяжка по нанесенным меткам.
  • По завершению устройства 3-4 рядов системы обрешетки остальные доски можно уложить на скат и затем брать элементы со ската. Это обеспечит некоторое удобство.
  • В одном ряду доски обрешетки необходимо соединять на стропиле. Не следует укладывать доски основания под кровельный материал внахлест, как, например, при настиле шифера. Помимо этого, разбежку стыков потребуется выполнять по стропилам. Не рекомендуется всю обрешетку стыковать на одном стропиле, в противном случае конструкция не обеспечит достаточной жесткости.

Расчёт количества строительного сырья

Чтобы узнать, сколько досок или брусьев уйдёт на создание обрешётки под ондулин, сначала требуется измерить длину и ширину каждого ската кровли, а также купленного материала. Помножив эти данные, получится определить площади крыши и одного элемента конструкции под финишное кровельное покрытие.

Для сплошной обрешётки

Кубатуру (количество кубических метров) материала на изготовление сплошной обрешётки под ондулин определяют в несколько действий:

  1. Площадь крыши (учитывая все скаты) делят на площадь одной единицы купленного материала. В результате узнают, сколько листов фанеры или ОСБ потребуется для строительства обрешётки.
  2. Полученное значение умножают на толщину элемента обрешётки. Обе величины обязательно переводят в метры. В итоге находят количество метров в кубе, которое понадобится, чтобы соорудить опорную конструкцию под ондулин.

Сплошная обрешётка сооружается из такого количества материала, которое было получено путём деления площади ската на площадь одного листа

Для разреженной обрешётки

Подсчёт кубатуры материала на строительство разреженной обрешётки ведётся следующим образом:

  1. Длину ската делят на протяжённость просвета между досками или иным выбранным материалом. Это действие позволяет узнать, сколько потребуется элементов обрешётки.
  2. Число обрешётин умножают на ширину ската кровли и получают нужное количество погонных метров пиломатериала.
  3. Погонные метры умножают на толщину купленного строительного сырья. При этом все данные переводят в метры.

Разреженная обрешётка сооружается из определённого количества досок, которое определяют, зная все параметры используемого материала

Для особых зон

Там, где кровля примыкает к стенам, на коньке, около слуховых и мансардных окон, рядом с карнизами, а ещё под ендовами обрешётка обустраивается иначе.

Вокруг оконных проёмов, дымовой трубы и под ендовами обрешётка под ондулин должна быть сплошной. Количество материала на её сооружение рассчитывают, поделив площадь участка, который находится вблизи проёма или другого объекта в кровле, на площадь одного элемента строительного сырья. А в области конька к обрешётке прибивают дополнительные элементы.

Обрешётка у дымохода — сплошная, сделана из противопожарного материала

Расчет материала

Для точного расчета требующегося материала нужно провести замеры скатов. Теперь зная размеры пиломатериала можно произвести общий расчет.

Возьмем для примера расчет сплошной обрешетки:

  • площадь кровли – 112 квадратных метров
  • доска — 150 на 6000 мм (кубатура доски – 0,0225 кубических метров)

Рассчитаем:

  • Площадь доски – 0,15Х6=0,9 квадратных метра
  • Количество требующихся досок – 112/0,9=125 штук
  • Общий объем досок 125Х0,0225 = 2,8125 кубических метров

Так же, исходя из площади, можно рассчитать количество досок для прореженной обрешетки (с учетом выбранного шага), для окон, дымоходов.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ленинградская стройка
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
