Эксплуатация перфоратора

Как работать с перфоратором: особенности и рекомендации

В зависимости от типа обрабатываемых материалов, разнятся и способы обработки, ввиду чего желательно принимать во внимание следующие рекомендации. Так, при сверлении материалов, имеющих пористую структуру (например, кафельная плитка) не рекомендуется включать функцию удар

И наоборот, при обработке материалов твердых типов, без указанной опции не обойтись. Причем для снижения механических нагрузок, место сверления/бурения в таком случае рекомендуется дополнительно охлаждать при помощи специальной эмульсии (смеси воды и машинного масла)

Так, при сверлении материалов, имеющих пористую структуру (например, кафельная плитка) не рекомендуется включать функцию удар. И наоборот, при обработке материалов твердых типов, без указанной опции не обойтись. Причем для снижения механических нагрузок, место сверления/бурения в таком случае рекомендуется дополнительно охлаждать при помощи специальной эмульсии (смеси воды и машинного масла).

Особенную осторожность при работе с перфоратором следует проявлять в случае обработки железобетонных конструкций. Ведь, скрытые внутри них металлические включения (арматура, проволока) смогут стать настоящей мукой для исполнителя

Причем наиболее значимой проблемой в таком случае является даже не поломка оснастки (сверла, бура), а резкое проворачивание перфоратора, которое может вызвать даже падение инструмента. Ввиду чего выполняя подобные операции, следует быть особенно аккуратным и производить работы на малых оборотах, предполагая возможность заклинивания инструмента.

Если же говорить о работе перфоратора в режиме отбойного молотка, то здесь следует принимать меры для исключения воздействий на исполнителя, для чего желательно применять индивидуальные средства защиты, будь то беруши, очки, перчатки. Вдобавок, производители указанного электрооборудования не рекомендуют работать перфоратором в функции «удар без вращения» продолжительное время, а периодически запускать инструмент в режиме сверления, обеспечивая тем самым полноценную смазку механизмов.

Также, при выполнении работ на ограждающих конструкциях существует вероятность повреждения скрытой электропроводки, ввиду чего перед непосредственным процессом сверления/бурения желательно определиться с местами «залегания» электрокоммуникаций. О том как найти скрытую электропроводку можно прочитать тут.

Ну а рассматривая основные рекомендации, о том как пользоваться перфоратором, целесообразно выделить следующие из них:

При установке сменных инструментов в самозажимной патрон периодически следует покрывать хвостовик смазкой, что обеспечит защиту патрона от коррозии;
Подключение перфоратора (ввиду его высокой мощности) следует производить лишь к соответствующей электрической сети;
После каждого использования, инструмент следует очищать от пыли и строительного мусора при помощи мягкой, сухой ветоши.

Читать еще:

Особенности работы с перфоратором предложены в данном видео:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Как правильно работать?

Просверлить бетонную стену сложно, но при наличии качественного инструмента и определенных навыков с этим заданием может справиться каждый

Главное – соблюдать все меры предосторожности и правила эксплуатации перфоратора. Начинающим мастерам в работе следует учесть ряд моментов

Сверлить отверстия можно только на предварительно подготовленных бетонных поверхностях. Они должны быть очищены от загрязнений, рыхлых слоев и масляных пятен. В рыхлом бетоне следует вначале расширить точку под будущее отверстие. Это нужно для того, чтобы сверло не смещалось в разные стороны и не соскальзывало. Расширение обычно выполняют при помощи самореза или большого гвоздя.
Работать с устройством следует в перпендикулярном положении к бетонному перекрытию. В противном случае при бурении отверстий может сломаться сверло.
При ударном сверлении нужно своевременно переключать рабочие режимы. Для бурения следует включать опцию «сверление», а для «битья» бетона – «удар».

В процессе работы перфоратору и насадками нужно давать небольшое время на охлаждение. Поэтому рекомендуется делать небольшие перерывы на 15 минут. Кроме этого, защитить сверла от перегрева поможет их периодическое охлаждение водой.
Для бурения бетона необходимо также иметь под рукой молоток или трехгранный пробойник. Это пригодится в том случае, если в бетонном перекрытии будет встречаться щебень и арматура. Металлические элементы чаще всего обрабатывают сверлом по металлу, а вот щебень удастся удалить только при помощи пробойника.
Пробурить отверстия в прочной стене из бетона можно легко, используя простенький перфоратор без режима удара. Для этого в процессе работы придется периодически вставлять пробойник, ударять по нем молоточком и аккуратно проворачивать в дыре, затем продолжать сверление.

Рабочее место следует держать в чистоте, поэтому после каждого бурения с отверстия нужно удалять пыль и бетонную крошку. Если этого не делать, то загрязнение будет мешать работе сверла, и процесс затянется. Пыль можно удалять как щеткой, так и пылесосом.
Иногда сверло может застрять. В этом случае его нельзя расшатывать. Насадку аккуратно отсоединяют от перфоратора, затем берется сверло наибольшего размера и освобождается наконечник, который застрял. При этом необходимо стараться не касаться его.
В бетонных поверхностях следует делать отверстия на 10 мм больше от предполагаемых дюбелей. Благодаря этому они лучше войдут в перекрытие.

READ Разборка Перфоратора Интерскол П 30

Зубило

Данный инструмент может иметь различную форму и предназначение. Пикообразное зубило внешне напоминает пирамиду с острым концом или конус. Им демонтируют старую отделку и пробивают отверстия в перекрытиях из бетона. Зубило в виде лопатки характеризуется изогнутой формой и имеет сходство с отверткой, только его режущая кромка тонкая и широкая. Его рекомендуется использовать перед сверлением отверстий, так как зубило выполняет очистку поверхности от старых слоев бетона.

Встречается также и плоское зубило, оно отличается от предыдущих видов заостренным кончиком. Плоское зубило считается самым распространенным в строительных работах, его режущая кромка может иметь размер от 1 до 4 см. При этом чем меньше она, тем больше придется прилагать усилий при бурении. Для пробивания каналов в бетонной стене используют зубила специальной формы, которые называют штробер. Данная насадка оснащена специальными крыльями, они опираются на поверхность и позволяют регулировать глубину дыры при сверлении.

Чем и как сделать штробы в стенах

Делать штробы в стенках можно с внедрением разных инструментов и методов, каждый вариант отличается по цены, скорости и трудности выполнения работ, количеству появляющейся пыли, трудозатратности.

Идеальный вариант – внедрение специального инструмента, созданного для сотворения штроб. Но штроборез стоит довольно недешево, для единоразового выполнения работ таковой вариант обернется дополнительными расходами. Зато штробы будут ровненькими, работа пройдет стремительно и просто, без пыли.

Дрель

Можно штробить и дрелью, если заблаговременно позаботиться про три насадки – лопатку и два бура различной длины. Поначалу просверливают отверстия на глубину 2.5 см по намеченной косильной лески с шагом в 1-1.5 см. Позже бур меняют на лопатку, идут от точки к точке по борозде, создавая сплошную магистраль подходящей ширины и глубины. Безобразный внешний облик штроб позже аккуратненько маскируют шпатлевкой.

Размечаем стены под штробы

При прокладке штроб для проводки действуют все общие правила СНиП, также необходимо позаботиться о неких специфичных моментах.

Как верно разметить штробы для проводки:

Приготовить инструменты – это могут быть как современные приборы (лазерные, электрические дальномеры), так и обыденные средства (маркеры, карандаши либо мелки, линейка либо рулетка, отвес и уровень, строительный шнур).
Обозначение маркером мест расположения осветительных приборов на потолке, розеток и выключателей на стенке, распределительных щитка/коробок. Измерение обозначенных на плане расстояний. Лучше очерчивать границы для штробления по образчикам кабелей, коробок подрозетников.
Выбор ширины штробы в согласовании с кабелем (здесь В – это ширина, Н – высота). Для трехпроводного кабеля сечения 0.75-4 мм от коробки до подрозетника штробу делают шириной 1 сантиметр и глубиной 1.5 сантиметра.

Вероятные отличия, которые должны учитываться при разметке: высота полов поднимается после заливки и настила покрытия, потолки опустятся после установки навесных/натяжных конструкций, стенки могут поменять конфигурацию после выравнивания штукатуркой, гипсокартоном. Также стоит делать поправки на кривизну стенок, которую часто можно следить в старенькых и новых домах.
1-ый способ выполнения разметки – нанести прямые косильной лески обивочным шнуром: поначалу необходимо натянуть меж 2-мя точками пропитанный хоть каким цветным порошком строительный шнур на расстоянии 1 сантиметр от стенки, позже шнур оттянуть и резко отпустить. Для высококачественной натяжки можно использовать гвозди, шурупы, дюбеля из стали.
2-ой способ разметки – отметить 2 контрольные точки с неотклонимым внедрением уровня, провести меж точками мелом строго вертикальную/горизонтальную леску.
3-ий способ разметки – применение лазерных устройств, которые лучами отсвечивают точные косильной лески в вертикальной/горизонтальной плоскостях.
Для нанесения разметки на потолок употребляют различные способы, но поначалу определяют центральную точку на поверхности (проводят 2 прямые косильной лески от углов на искосок, беря точку их скрещения за центр).

Перфоратор

Штробление перфоратором делает сильно много дисперсной пыли, которая распространяется всюду, может портить мебель и вещи. Мастеру необходимо использовать средства защиты.

Поначалу на размеченном участке стенки насверливают отверстия поперечником 8 мм с шагом в 1 сантиметр. Позже на инструмент надевают специальную насадку, переводят аппарат в режим удара, пробивают штробу меж изготовленными ранее отверстиями.

Составные элементы

Привод агрегата передает вращательное движение от мотора на вал. По сравнению с механизмом работы дрели ударная система перфоратора сложнее. Потребителям, которым нечасто приходится использовать подобные инструменты, можно обойтись первым агрегатом – он подходит для сверления и дробления кирпича и мягкого бетона.

Бескомпромиссное бурение поверхностей из прочных материалов доступно владельцам перфораторов. Оборудование позволяет оперативно справляться с задачами, которые у более простых аналогов занимают больше времени. Назначение перфоратора зависит от класса. Рассматриваемый агрегат позволяет:

скалывать пласты цемента;
отбивать керамическую плитку;
разрушать дорожное полотно.

Схема устройства внутренней части перфоратора.

Более точно рекомендуют подбирать модели, ориентируясь на поставленную задачу, степень сложности и необходимый диаметр.

Производители предлагают широкий спектр изделий, которые могут сверлить, долбить, сверлить с ударом и иметь 3 режима работы. Последняя функция характерна только для перфораторов легкого класса.

У более тяжелых машин отсутствует функция сверления поверхности.

Что такое перфоратор, как работает и для чего используется

Перфоратор — инструмент, предназначенный для обработки поверхностей строительных конструкций и элементов зданий, бурения отверстий различного диаметра в стенах и плитах. Различия в конструкциях перфораторов обусловлены разнообразием моделей, их модификациями и техническими дополнениями. Основной же принцип работы устройства и схема его исполнения сохраняются во всех моделях.

Ударный механизм

В основе конструкции любого перфоратора лежит поршневой ударный механизм, активируемый каким-либо приводом: электрическим, гидравлическим или пневматическим.

Устройство ударного механизма перфоратора

В быту, хозяйственных нуждах и при выполнении ремонтов непромышленного назначения чаще используют перфораторы с электроприводом. Такой вариант удобен с точки зрения подключения инструмента (требуется только электропитание) и безопасности работ при его использовании.

Устройство перфоратора

Внешне перфоратор похож на электродрель, но это совершенно разные инструменты.

Схема привода перфоратора с электродвигателем

При нажатии кнопки «Пуск» запускается электродвигатель, передающий вращение через шестерню на качающийся подшипник, который двигает поршень и боек в патроне. Благодаря этому взаимодействию инструмент, находящийся в патроне, получает вращательное и возвратно-поступательное движение вдоль своей оси. Боек передаёт инструменту в патроне ударный импульс, который разрушает материал.

Что лучше купить и где применять

Общую структуры этих инструментов мы рассмотрели, теперь перейдем к работам в быту. Для примера мы составили подборку задач, которые встречаются электромонтеру и обычному строителю.

Установка подрозетников и распределительных коробок. Эта процедура выполняется с помощью коронки. Для дерева, кирпича и бетона применяются различные коронки. Для бетона используют оснастку с победитовыми напайками или с алмазным покрытием. Выполняется без удара, поэтому подойдет как обычная, так и ударная дрель или перфоратор.
Сверление несквозных отверстий в твердых материалах. При сверлении бетона и кирпича нужен удар, подойдут оба варианта инструмента, а для сквозных – только перфоратор.
Штробление – выполняется перфоратором с зубилом или штроборезом. Перфоратор в этом случае включается в режим «только удары».
Долбление ниш под щитки – только перфоратор.

Если посмотреть ряд задач, которые решают оба этих инструмента, можно прийти к выводу, что лучше взять и то и другое. Для дома, чтобы просверлить пару раз в год отверстие в стене и повесить картину, например, стоит выбрать хорошую ударную дрель, чем плохой перфоратор. Для ремонта при ограниченном бюджете перфоратор будет более универсальным решением. Рассуждать на тему «что лучше…» не совсем объективно, потому что это разные инструменты, хотя и используются для похожих задач.

Напоследок рекомендуем просмотреть видео, в которых подробно и наглядно объясняется, что предпочесть в разных условиях:

Можно ли исключить пыль?

Как работать перфоратором без пыли? От профессионального ухода за перфоратором зависит длительность его эксплуатации. Особо внимательно нужно относиться к смазке редуктора, когда работают с бетоном, потому что в этом случае больше всего образуется пыль.

Защититься от нее можно с помощью пылесоса. На некоторых моделях предусмотрены специальные крепежи для крепления шланга. Еще нужно учитывать, что в процессе работы на малых оборотах инструмент быстро греется, поэтому следите за длительностью его работы и отдыха.

После завершения работы и отсоединения инструмента от электросети нужно очистить его тряпочкой от пыли и грязи. Разрешается тряпку немного увлажнять в мыльном растворе. Особо тщательно следить за состоянием вентиляционных отверстий

Также важно периодически проводить профилактику инструмента

Как пользоваться перфоратором в разных режимах

Многих людей интересует, как нужно правильно работать перфоратором. Существует ряд режимов функционирования устройства, которые необходимо подбирать с учетом своих задач. Если внимательно изучить инструкцию, с прибором справится даже девушка или ребенок.

Сверление

Как правильно сверлить перфоратором? Для начала работы нужно включить перфоратор в режим сверления без удара. При этом рычажок следует установить напротив отметки, обозначающей сверло. Для сверления не требуется прикладывать много физических усилий.

Инструмент подходит для сверления

Сверление с ударом

Для использования этого режима переключатель нужно поставить в положение «сверло + молот». Этот режим помогает делать отверстия в бетоне и кирпиче. Прибор выполняет движения поступательного и вращательного характера.

Долбление

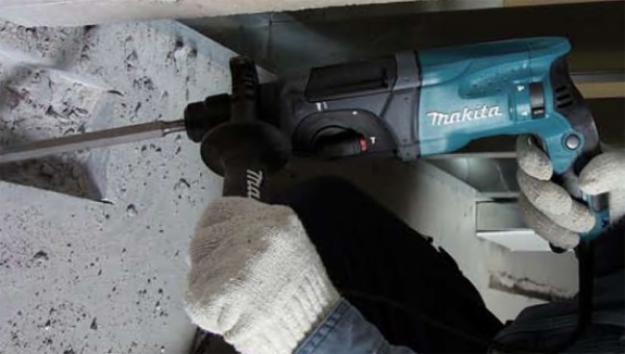

Многих людей интересует, как долбить бетон перфоратором. Для этого переключатель требуется поставить около отметки «молот». В таком режиме инструмент вращаться не будет. С его помощью можно дробить строительные конструкции, пробивать штробы, проводить отбойные работы.

При долблении твердых поверхностей необходимо хорошо удерживать приспособление. При этом рекомендуется пользоваться особыми инструментами — пиками, лопатками, долотами, зубилами.

Реверс

Эта функция помогает изменить направление движения элементов прибора. В недорогих устройствах применяется электрический реверс. В профессиональных приспособлениях используют коробку передач. Этот вариант считается более надежным. Однако такие инструменты стоят намного дороже.

Дополнительные возможности инструмента

Некоторые модели перфораторов оснащены дополнительными режимами. К ним, в частности, относят поворот долота. Этот режим требуется для результативного долбления. В этом положении долото поворачивается на определенный градус. Это происходит при каждом ударе.

Как переключать и регулировать режимы перфоратора

Менять режимы устройства рекомендуется только после прекращения работы механизма. При этом отключение прибора от электросети не требуется

Важно удостовериться, что переключатель приобрел нужное положение

Подготовка инструмента к работе

Правильное использование перфоратора предусматривает строгое соблюдение требований инструкции и руководства по эксплуатации. Нарушение этих правил приведёт к скорой поломке инструмента без возможности ремонта.

Наиболее распространённые ошибки при работе перфоратором:

превышение допустимой нагрузки на инструмент;
длительная непрерывная работа, при которой элементы привода и редуктора перегреваются и могут выйти из строя;
пренебрежение требованиями и сроками технического обслуживания инструмента;
нарушение режимов смазки, использование некачественных смазочных материалов;
выполнение работ, не предусмотренных руководством по эксплуатации.

Перед началом работы инструмент следует осмотреть. Необходимо убедиться в его комплектности, в отсутствии механических повреждений корпуса инструмента и патрона. Проверить целостность электроизоляционного слоя кабеля подключения к сети. Удостовериться в том, что рабочий инструмент (буры, свёрла, коронки) не имеет трещин или сколов, режущие кромки остро заточены.

После этого следует выполнить пробное включение и работу в холостом режиме. Обязательно нужно проверить работоспособность кнопок и тумблеров управления скоростью и направлением вращения патрона.

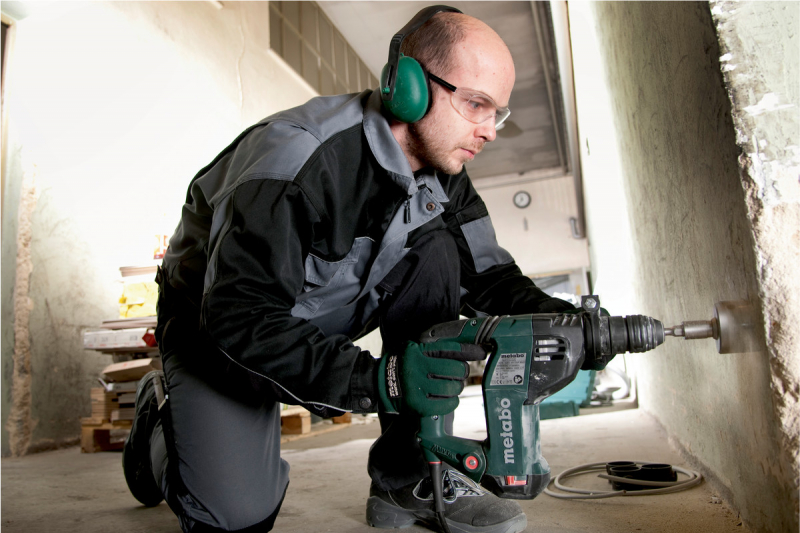

Для безопасной работы с перфоратором понадобятся средства индивидуальной защиты:

прозрачные очки;
перчатки;
закрытая обувь;
спецодежда;
наушники или беруши.

Нельзя пренебрегать правилами личной безопасности при работе со столь мощным электроинструментом. Осколки твёрдых материалов и пыль могут нанести вред здоровью.

Главные правила использования

Этот инструмент очень часто применяется в строительстве и ремонте, поскольку ему удалось заменять монотонных и неэффективный ручной труд. Однако во время работы с ним есть определённые нюансы, которые должен знать каждый пользователь.

Разрешается применять только исправный перфоратор именно в том режиме, который заявлен производителем. Запрещена работа с устройством, кабель которого повреждён, или его сечение не соответствует заявленным нормам по мощности.

Если транспортировка перфоратора до нужного объекта проводилась в холодное время года, после попадания в тёплое помещение следует подождать 30 минут. В обратной ситуации смазочные жидкости в механизме не успеют размягчиться, и появится риск поломки. Пользователь устройства может работать только в хорошем самочувствии и здоровом состоянии. Также ему следует внимательно изучить правила безопасности заранее.

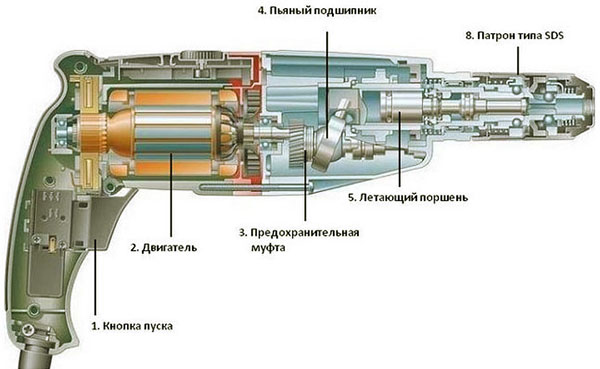

Из чего состоит перфоратор

На корпусе инструмента расположены органы управления, как можно увидеть на следующем фото:

Внутреннее устройство перфоратора нельзя понять без его разборки. В пластмассовом корпусе скрыты следующие основные узлы:

электродвигатель;
предохранительная муфта;
«пьяный» подшипник;
летающий поршень;
патрон.

Принцип работы перфоратора состоит в превращении вращения электродвигателя в ударно-вращательное движение насадок. Электродвигатель приводит в действие весь остальной механизм перфоратора. Предохранительная муфта обеспечивает безопасность специалистов во время работы. Пьяный подшипник приводит в действие поршень, создавая ударное усилие, а патрон обеспечивает зажим насадок. Теперь поговорим подробнее о каждом из этих узлов.

Электродвигатель

Главные детали электродвигателя – статор и ротор.

Обмотки статора создают постоянное электромагнитное поле, внутри которого вращается ротор. На роторе располагается несколько обмоток. Выводы катушек подключены к контактам якоря. Одновременно в электрическую цепь включается одна из обмоток. Питание подается через графитовые щетки на контакты якоря. Переключением обмоток создается поле скольжения, за счет которого и происходит вращение ротора.

Электродвигатель в инструменте может иметь горизонтальное и вертикальное расположение. Горизонтальное обычно применяется в легких перфораторах, а модели средней и большой мощности оснащены вертикальным электродвигателем.

Работа электрической части перфоратора регулируется пусковым механизмом путем нажатия на клавишу на рукоятке.

Предохранительная муфта

Чтобы остановить вращение патрона, если заклинило рабочую насадку, в перфораторах устанавливается предохранительная муфта. Это необходимый элемент: без ее использования мощный инструмент выворачивает из рук, продолжение самостоятельного вращения перфоратора легко приводит к травмам рабочего. В перфораторах используют два основных типа устройства муфт: фрикционные или кулачковые.

При нормальных условиях работы инструмента диски фрикционной муфты плотно прижаты друг к другу — так передается усилие вращения на остальной механизм. При затруднении вращения диски проскальзывают, не перегружая электропривод.
В кулачковой муфте обе ее половины имеют скошенные выступы, входящие в пазы ответной части. Соединяются полумуфты пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из пазов, расцепляя муфту. Во время этого раздается характерное трещание, за что кулачковую муфту часто называют трещоткой.

Ударный механизм

Ударный механизм в конструкциях перфораторов встречается двух типов:

электромеханический;
электропневматический.

Наибольшее распространение получил электропневматический вариант. «Пьяный» (качающийся) подшипник и поршень в совокупности составляют ударный механизм перфоратора.

При вращении основного вала качающийся подшипник совершает поступательные движения, передавая усилие на таран пневматического цилиндра. Воздух в цилиндре толкает поршень с бойком. Рабочая часть патрона подвергается ударам бойка, зажатый в патрон бур бьет по обрабатываемому материалу.

Патрон

Патрон для перфоратора устроен таким образом, чтобы у пользователя была возможность быстро сменить насадку, не делая длительных перерывов в работе. Речь идет о патронах двух основных типов:
