Бойлер послойного нагрева для двухконтурного газового котла зачем нужен бойлер гвс для двухконтурного газового котла принцип работы бойлера послойного нагрева гвс схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Зачем подключать бойлер к котлу

Когда горячей водой, которую нагревает бойлер, пользуются все члены большой семьи, по счетам приходится очень много платить. Именно поэтому необходимо подключить бойлер к газовому котлу.

В этой процедуре можно выделить сразу несколько преимуществ:

• температура нагреваемой воды стабильна, даже если напор из крана очень маленький;
• вода быстро нагревается и долго не остывает;
• экономия электроэнергии и иных ресурсов при помощи подключения котла;
• сразу два водонагревателя страхуют вас, если один из них пострадал и нуждается в ремонте;
• возможность не только нагревать воду при помощи газового котла, но еще и отапливать все помещение.

Поэтому нужно сделать шаг в сторону выбора газового котла в качестве источника нагрева для бойлера. Это позволит сократить многие расходы и сделать нагрев воды более удобным и эффективным для всех членов семьи.

Как работают настенные газовые котлы с встроенным бойлером косвенного нагрева

Как работает навесной котел на газе с встроенным бойлером

• Первичный и вторичный теплообменник работают в постоянном режиме.
• В бойлере поддерживается постоянная температура нагрева жидкости. Внутри бойлера установлен змеевик, по которому циркулирует горячая вода. Осуществляется послойный подогрев жидкости.
• После открытия крана водоснабжения, потребителю сразу подается горячая вода, вытесняемая холодной жидкостью, поступающей в бойлер.

• Типом камеры сгорания – потребителю предлагаются газовые котлы с открытой и закрытой камерой сгорания:
  1. Атмосферные, подключаются к стандартному классическому дымоходу.
  2. В турбо котлах с закрытой камерой сгорания, отвод дыма и забор воздуха с улицы, осуществляется посредством коаксиального дымохода.
• Объемом накопительной емкости – встроенный бойлер косвенного нагрева, в зависимости от выбранной модели и ее мощности, имеет вместимость от 10 до 60 л. Существуют котлы с емкостью большего объема, но, как правило, они изготавливаются в напольном исполнении.

Бойлером косвенного нагрева, оснащается газовое отопительное оборудование, с мощностью свыше 25 кВт. В котлах с меньшей производительностью, накопительная емкость обычно не ставится.

Выбираем настенный котел отопления с внутренним бойлером

• Объем бойлера-накопителя – от вместимости бака, зависит то, какое количество горячей воды будет доступно. Для большой семьи, лучше выбирать модели, с объемом накопителя не менее 40 л.
• Пропускная способность – в технической документации четко оговаривается, какое количество горячей воды сможет подогреть котел в течение 30 минут. Указывается температура нагрева, равная 30°С.
• Мощность – точные теплотехнические расчеты произведет консультант компании, продающей отопительное оборудование. При самостоятельном подборе техники, пользуются формулой 1 кВт = 10 м². К полученному результату, добавляют запас 20-30% на ГВС.
• Защита котла и накопительной емкости – лучшими считаются котлы, оснащенные 2-3 степенями защиты от накипи, являющейся главной причиной выхода накопительной емкости из строя.

Рейтинг марок котлов с интегрированным бойлером

• Италия – Baxi, Immergas, Ariston, Sime
• Германия – Wolf, Buderus
• Франция – Chaffoteaux, De Dietrich
• Чехия – Protherm, Thermona
• Совместное производство США и Бельгия – ACV

Стоимость котла со встроенным бойлером

• Производитель – чешские, немецкие и австрийские котлы, занимают лидерство относительно стоимости среди аналогов, изготовленных заводами, расположенными в других странах ЕС.
• Мощность – котел Бакси, итальянского производителя, в 28 кВт, будет стоить приблизительно 1800€, а за 32 кВт агрегат, придется заплатить уже 2200€.
• Тип камеры сгорания – дороже всего стоят модели с закрытым горелочным устройством, использующим конденсационный принцип нагрева теплоносителя. Атмосферные аналоги, стоят на 5-10% дешевле.
• Пропускная способность и объем емкости накопителя. Настенные газовые котлы для отопления и нагрева ГВС со встроенным бойлером, способные нагреть 14 л/мин, обойдутся приблизительно в 1600€. Аналоги, с пропускной способностью 18 л/мин, стоят уже 2200€.

Преимущества котлов со встроенным бойлером

• Возможность подогрева воды даже в период пиковых нагрузок. Двухконтурный котел, при низком давлении воды, не выходит в рабочий режим. Подача газа открывается при достижении определенной интенсивности циркуляции жидкости в трубопроводе. Нагрев воды в бойлере выполняется заранее, когда присутствует нормальный напор в системе.
• Компактность – все газовые навесные отопительные котлы с встроенным накопительным бойлером, имеют небольшие размеры, что позволяет их размещение в любом хозяйственном и бытовом помещении, используемом в качестве котельной.
• Моментальная подача горячей воды – бойлер подключается к системе рециркуляции. После нагрева воды в емкости, поддерживается постоянная температура. Горячая вода начинает идти из крана водоснабжения, спустя несколько секунд после открытия.
• Простой монтаж – устройство бойлера в котле сделано таким образом, чтобы потребителю не нужно было дополнительно настраивать работу агрегата. Достаточно подвести электричество к автоматике, газ к горелке и трубопровод к подающему и обратному патрубку системы водоснабжения, расположенному на корпусе.

Минусы встроенных бойлеров в котлах

• Высокая стоимость.
• Подверженность бойлера к выходу из строя, по мере накопления кальциевых отложений.

В режиме ГВС, котел потребляет приблизительно на 30% меньше газа. Поэтому, затраты на приобретение агрегата окупаются в первые несколько отопительных сезонов.

Виды бойлеров

Принципиально водонагреватели косвенного нагрева разделяются на две категории: с блоком управления и без него. Первая категория применяется при подключении к котлам без автоматики управления.

Они оснащены датчиком температуры воды и автоматикой, перекрывающей поступление коды из котла в змеевик если потребуется.

Подключая такие установки потребуется лишь присоединить подающий трубопровод и обратку, подвести охлаждённую воду, распределяющий коллектор к верхнему подключению. Затем необходимо наполнить бак водой и начинать её нагрев. Водонагреватели без управления подключают к котлам с автоматикой.

Устанавливая бойлер нужно вмонтировать температурный датчик в специальное отверстие в корпусе и подключить к агрегату. Затем бойлер обвязывают. Такие бойлеры можно подключать и к котлам без автоматики, но для этого нужно применять особые схемы.

Фото: astana.pulscen.kz

Вода в бойлере достигает более низкой температуры, чем вода в змеевике, поэтому если котёл работает в режиме слабого нагрева, то вода в баке не будет горячей.

Чтобы избавиться от этой проблемы, придумали комбинированные бойлеры, в которых помимо змеевика есть электрический нагревательный элемент. ТЭН доводит температуру воды до требуемой.

Этот вид бойлера удобно применять в связке с котлом на твёрдом топливе, так как вода будет тёплой, даже после полного сгорания топлива. Также возможно установка нескольких змеевиков в бак – это помогает сократить время нагрева. Для этого цели можно применять теплоизолированные модели.

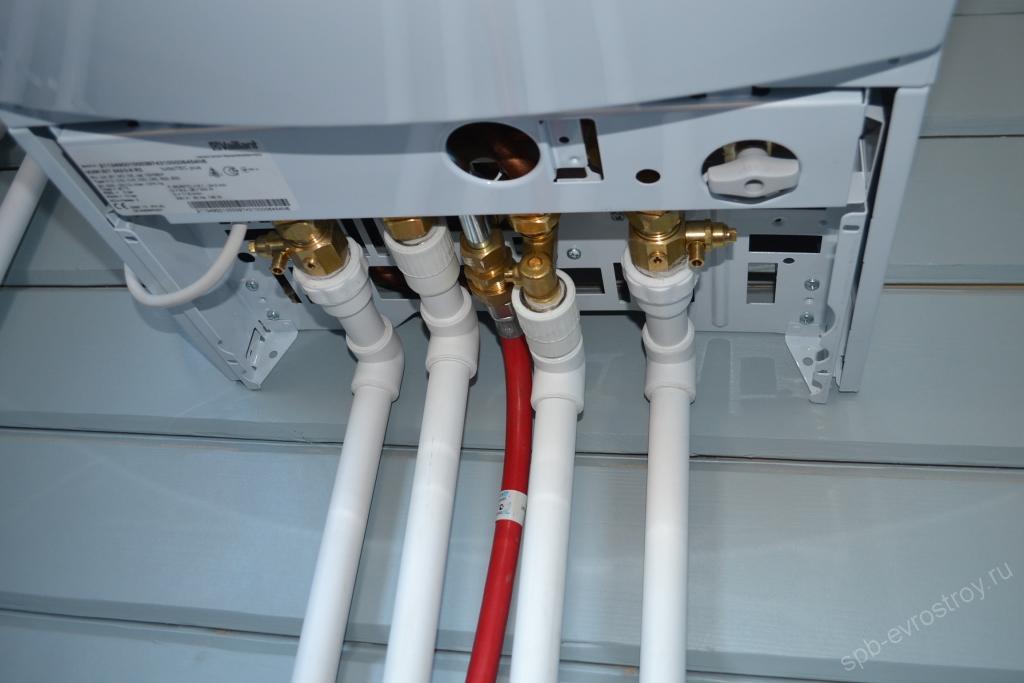

Обвязка двухконтурного котла отопления

Естественная циркуляция прекращается, как только агрегат теплоноситель выходит из строя. Соответственно, каждый раз, при отключении котла, требуется какое-то время, чтобы возобновить теплопередачу. С другой стороны, в таком случае вы не зависите от электричества, перебои которого в нашей стране, особенно на праздники, встречаются достаточно часто.

Для одноэтажных зданий используют однотрубную схему, именуемую в народе «Ленинградка». Радиаторы монтируются параллельно, дабы не рассекать трубы подачи теплоносителей. Каждый из приборов оснащается кранами Маевского, позволяющими стравливать воздух и исключающими избыточное давление. Также необходимо устанавливать балансировочные дросселя.

Подключение происходит диагональным или ближним методом. Двухконтурные котлы в зданиях с более чем 2-мя этажами следует монтировать с использованием двухтрубной схемы. Подающую трубу ставят под чердак или потолок на последнем этаже, а затем вертикально спускают к первому. К ней уже подключают радиаторы, и по такой магистрали уже охлаждённая вода будет возвращаться к котлу.

Источник

Отличие оборудования

Два затронутых выше варианта котлов (одноконтурный и двуконтурный) являются всего лишь укрупненными характеристиками широкого ассортимента газового оборудования. Они взяты в пример в связи с тем, что установка такого газового котла может быть выполнена своими руками. Другие же варианты газовых обогревательных устройств потребуют привлечения профессионалов. Благо сейчас найти специалиста для монтажа не составить труда. Они и комнату подготовят, и документацию оформят.

Котел для ГВС

Подобное оборудование часто называют «водогрейка». По своей сути они на самом деле простые по своей конструкции. Кроме теплообменника и горелки ничего и нет. Для работы следует подвести к нему газовый и водяной шланг, а также оборудовать дымоход. Все больше ничего не потребуется. Конечно же, не нужно забывать об оформлении разрешительной документации на подключение газового котла. Иначе имеется риск получить серьезный штраф.

Котельная для дома

Двухконтурное газовое оборудование с автоматикой выпускается настолько проработанным, что процесс монтажа является точно таким же, как и у простой водогрейки. Наличие автоматического регулирования обусловлено не только легкостью установки и монтажа. Она способна контролировать окружающую температуру и регулировать по необходимым установкам. Во время работы подобного котла расходование газа может быть снижено до 70%.

Но монтаж газового котла такого типа обладает значительным недостатком. Если будет нарушаться электроснабжение дома, то котел работать не станет. Одновременно с ним перестанет работать и циркуляционный нанос, при его наличии. Придется позаботиться о дополнительном резервном электроснабжении. Как правильно подобрать электрогенератор можете посмотреть здесь.

Особенности эксплуатации, профилактика неисправностей

Стенки правильно работающего бойлера имеют комнатную температуру, прибор не шумит, не потребляет электричество сверх указанного в паспорте, прогревается за 20–30 минут.

Длительный нагрев говорит о скопившейся в резервуаре накипи либо мусоре. Проблема решается механической либо химической чисткой. Обе требуют слить воду и демонтировать резервуар.

Для первой производится разборка бойлера, стенки и нагревательные элементы очищаются вручную. Для химической чистки разборка не требуется.

Снятый накопитель переворачивают, в патрубок ввода холодной воды заливают раствор лимонной кислоты либо антинакипин, бойлер оставляется в таком виде на несколько часов. Затем очистительную жидкость сливают, ёмкость монтируют на место и промывают водой.

Горячий корпус бойлера говорит о разгерметизации ёмкости из-за микротрещин. Исправить проблему самостоятельно невозможно, требуется ремонт или замена прибора.

В квартире в новостройке установлен двухконтурный котел Protherm Jaguar 24 кВт от застройщика, который работает и на отопление и на нагрев горячей воды (ГВС).

При эксплуатации котлов такого типа возникает неудобство в связи со скачками температуры в системе ГВС при одновременном открытии или закрытии нескольких кранов.

Для решения указанной проблемы предлагается использовать дополнительный електробойлер как промежуточную емкость, которая будет сглаживать скачки температуры (см. схему).

Дополнительно такой способ подключение имеет следующие преимущества: – при помощи специальных байпасов есть возможность использовать или только котел, или только бойлер. Что может быть полезно при проведении профилактических работ. – в летний период газовый котел можно отключить вовсе. Что должно увеличить срок его службы, ведь в противном случае он будет запускаться при открытии кранов.

В связи с этим вопросы: – будет ли такая схема работать на практике? Если ли какие-то подводные камни? – какой бойлер лучше использовать для такого подключения?

Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

• wheleph
• Автор темы –>
• Не в сети
• Новый участник

• Сообщений: 2
• Спасибо получено: 0

Отличное решение! Сам частенько рекомендую людям так делать. Конечно, в однокомнатной квартире нет смысла устанавливать дополнительный бойлер. Места мало, да и проживают, в основном, 1-2 человека. Но если большая квартира или частный дом, то тут уж.

Будет ли это работать на практике? При соблюдении определённых условий – да. Самое главное – сечение труб. Если заложен везде 16 металлопластик, то перепады температуры всё равно будут. Даже с бойлером. Я имею в виду магистраль с отводами. Должны стоять либо гребёнки с отводами на каждый прибор, либо магистраль должна быть большего размера.

Этапы подключения двухконтурного газового котла

Если вы уже решили, что подключение двухконтурного газового котла может отнять у вас немало времени, но он срочно вам необходим, то стоит заранее разобрать, через какие этапы придётся пройти. Правильное подключение выглядит следующим образом:

1. Сначала необходимо обратиться в организацию, занимающуюся поставками природного газа. Она должна выдать разрешение, согласно которому вы сможете использовать газовые котлы отопления настенные двухконтурные; схема подключения при этом также должна быть описана в обращении.
2. Компания выдаст вам технические условия, и настенный двухконтурный газовый котел, установка которого будет проводиться в доме, должен быть подключен к газовой магистрали согласно инструкциям.
3. Как только инженеры утвердят проект, а вы разберётесь, как подключить двухконтурный газовый котел к отоплению, приедут специалисты, занимающиеся установкой девайса на наружную сеть.

Когда будете обращаться в компанию, не забудьте взять копии и оригиналы технической документации на право владения участком, а также паспорт, что прилагается к приобретаемому котлу. Без них инженеры не смогут подобрать оптимальный вариант подключения, и процедура может серьёзно затянуться. Проектные фирмы лучше всего выбирают именно сотрудники газовой организации, так как у них есть опыт и множество контрагентов, которых можно посоветовать. Поэтому не стесняйтесь спрашивать у них за то, кого лучше выбрать для установки, а также уточнять прочие мелочи.

Если же вы не укажите этого в плане или будете стараться сделать всё кустарным методом, то сотрудники газовой службы просто не согласятся подключить к устройству магистральные трубы, так как это будет нарушать технику безопасности и может стоить вам жизни. Поэтому ответственно подходите к этому вопросу.

Газовые котлы лучше всего ставить на улице или в паре шагов от дома, устанавливать их в жилище – не стоит.

Инженер-проектировщик обязан проконсультировать вас по поводу требований для установки котлов, однако их следует изучить заранее и идти на встречу уже подготовленным. Вам необходимо соблюсти следующие вещи:

• Если теплогенератор не превышает мощности в 60 кВт – его разрешено устанавливать даже на кухне. А если до 150 кВт – следует выделить отдельное помещение, а лучше отстроить специальную топочную или сделать небольшую пристройку к дому.
• В здании, где вы устанавливаете котёл, должны быть потолки не менее 2.5 метров в высоту. Если это кухня, то её объём должен составлять от 15 квадратных метров и более.
• Вентилироваться помещение также должно хорошо, стоит установить вытяжку, способную перегонять 3-объёма комнаты за час. К этому количеству следует добавить воздух, потребляемый самим котлом. Найти подробную информацию на эту тему можно в техническом паспорте устройства.
• Стены и потолки в горючей необходимо защитить от возгорания либо позаботиться о том, чтобы они были невоспламенимыми.
• Прозрачная часть окон должна составлять не меньше 3-х сотых квадратных метров к каждому кубометру топочной.
• Проход к тепловому агрегату не должен заграждаться, а по бокам необходимо иметь пространство в 1 метр, чтобы можно было совершать полноценное обслуживание.
• Между котлом и вертикальным дымоходом должно быть до 3-х метров, иначе отвод воздуха будет неэффективным.

Всё это следует учитывать, чтобы у вас приняли проект, и при этом вы были спокойны в плане безопасности автономного отопления. Также не стоит скупиться на самом котле, и лучше покупать современную автоматику, которая, в случае задувания пламени, и газ отключит, и температуру помещения будет держать на одном уровне. Лучше один раз потратиться, чем потом жалеть и мучиться с китайским котлом, который отказывается работать согласно тех. паспорту и едва ли выдаёт заявленную мощность. Также вам следует заранее изучить схему подключения устройства.

Строение и принцип работы

Отличительной чертой бойлеров считается возможность накопления горячей воды для ее последующего использования. В конструкции такого устройства предусмотрен резервуар для жидкости, которая согревается при помощи ТЭНа или газовой горелки. Это оборудование прямого нагрева. Также существуют водонагреватели с косвенным способом нагрева воды. В этом случае применяется водяной или паровой теплообменник.

Стоит отметить, что резервуар устройства защищается теплоизоляционным слоем и кожухом. С внешней стороны расположены кнопки управления, с помощью которых можно менять температурный режим. При остывании воды до величины, ниже заданной, срабатывает термостат.

Различают бойлер открытого и закрытого типа. Открытое оборудование обеспечивает снабжение горячей водой одной точки. Его работа применяет принцип перекрывания сетевой подачи воды на входе в устройство. Закрытое оборудование применяется для подачи горячей воды сразу в несколько точек. В этом случае накопительная емкость выполнена из нержавеющей покрытой эмалью стали или же меди.

Водонагреватели проточного типа имеют одно существенное отличие от накопительных: объем пространства, в котором вода нагревается, существенно меньше, и требуется большая мощность для быстрого нагрева жидкости. В этом случае для реализации используются ТЭНы, неизолированные спирали, газовые горелки.

Бойлер для нагрева воды использовать предпочтительнее, поскольку он требует меньших энергозатрат и проще в эксплуатации.

Схема устройства накопительного водонагревателя

Конструкция электрического бойлера включает наличие следующих компонентов: трубы подачи воды, температурного регулятора, потокогасителя, нагревательного элемента, предохранителя, трубы выхода горячей воды, емкости, корпуса, теплоизоляции и электропитания. В емкости при помощи ТЭНа происходит нагрев воды, которая поступает по трубам подачи. При необходимости по противоположным трубам вода выходит из устройства. Предохранитель обеспечивает безопасность использования, поскольку делает невозможным применение оборудования при отсутствии воды в системе. Потокогаситель необходим для стабилизации потока холодной воды на входе в устройство.

Модельный ряд

Начнем с того, что существуют две модели, которые работают по одной и той же технологии, но сам бойлер располагается по-разному:

• Модели с отдельно стоящим бойлером.
• Со встроенным резервуаром.

Первый вариант

Для этого приобретается отдельно газовый котел, отдельно бойлер

Здесь очень важно точно соотнести мощность котла с объемом емкости. Может получиться так, что производительности газового котла не хватит, чтобы за небольшой промежуток времени нагреть до определенной температуры (часто до +60°С) воду внутри бойлера

А, значит, вы не получите ни горячей воды, ни эффективно работающей отопительной системы. Почему?

Все дело в принципе работы настенных или напольных газовых котлов с бойлером. Получается так, что теплоноситель, нагреваясь внутри котла, перераспределяется по необходимости. Если внутри бойлера температура воды для хозяйственных нужд соответствует запрограммированному показателю, то теплоноситель работает на систему отопления. Как только температура становится ниже, он тут же перераспределяется на систему ГВС. То есть подача теплоносителя в отопительную систему тут же отключается. А, значит, температура в доме становится ниже.

Напольный с бойлером

В настоящее время производители предлагают два варианта этого вида котлов:

1. Одноконтурные с отдельным баком для горячей воды.
2. Двухконтурные.

В первом случае это напольные газовые котлы с большой мощностью. Во втором — это настенные конструкции. И здесь встает вопрос, какой выбрать? Все зависит от того, какую площадь вам придется отапливать. Если это квартира или небольшой загородный дом (дача), то второй вариант. Если это большой частный дом, тогда только первый. Но учтите, что каждый вид имеет свои достоинства и недостатки.

Со встроенным бойлером

К примеру, двухконтурный газовый котел с бойлером имеет теплообменник с небольшой проходимостью, то есть с небольшим сечением. Это минус. К тому же в них быстро осаждаются солевые и грязевые отложения, а, значит, их чаще придется подвергать промывке и продувке. К тому же обслуживание одноконтурного котла и самого бойлера более простое, по сути, потребитель получает своеобразный вариант центральной сети, по которой движется теплоноситель, используемый и для отопления, и для ГВС.

Второй вариант

Газовые котлы со встроенным бойлером – это двухконтурные модели настенного типа, где часть тепловой энергии затрачивается на нагрев воды внутри бака, который встроен в корпус самого котла. Скажем так:

• Встроенный бак усложняет и укрупняет конструкцию.
• Объем резервуара не очень большой. Здесь есть и плюс, и минус. Плюс – быстрый нагрев небольшого количества воды, расположенного в бойлере, а, значит, снижение тепловых затрат. Минус – небольшое количество горячей воды, которой может хватить на несколько минут.
• Обычно двухконтурные настенные агрегаты снабжаются сложной системой автоматики. Здесь тоже есть плюсы и минусы. Плюсы – котлы работают эффективно и экономично. Минусы – автоматика сама по себе очень капризна, часто выходит из строя.

Схема обвязки котла и бойлера

На российском рынке настенные газовые котлы со встроенным бойлером не очень популярны. Наши соотечественники стараются приобретать агрегаты, которые меньше всего создают проблем с их эксплуатацией. Сложная настройка температурного режима, всевозможные переключения, отслеживание давления и температуры – все это нас раздражает. Поэтому россияне выбирают более упрощенные конструкции. И здесь котел (настенный или напольный) с отдельно стоящим бойлером – оптимальное решение.

Где и почем купить электробойлер в Вашем городе

Накопительный электрический водонагреватель Thermex Ultra Slim IU

⇆

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева,

вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро

— не нужно ждать пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя,

без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше,

чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее,

независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

Тонкости использования котлов

Следует разъяснить, что для полноценной работы котла необходим электрический ток. Исключением являются агрегаты, работающие на твердых видах топлива: они способны работать автономно. Так что если в вашем помещении есть перебои с электричеством, то вам стоит присмотреться к твердотопливным приборам.

Электричество необходимо для работы насосов и всей котельной системы. Если населенный пункт, в котором вы живете, периодически отключают от электросети, и вы не хотите пользоваться твердотопливными котлами, то хорошим решением будет приобрести электрический генератор.

Изготовители отопительного оборудования беспокоятся о безопасности клиентов. Любая модель современного котла оснащена специальными датчиками и прочими защитными системами.

Перечислим самые распространённые из них:

• Сенсор, контролирующий тягу.
• Датчик, который определяет наличие или отсутствие пламени.
• Механизм, останавливающий работы котла, в случае понижения давление в газопроводе ниже определенной метки.
• Система, которая защищает котел от перегрева.
• Механизм, который отключает оборудование в случае отключения электрического тока.
• Датчик, который отключает отопительный прибор при отсутствии в нем необходимого количества топлива.

Все защитные системы, перечисленные выше, обязательно должны быть установлены на отопительном оборудовании. Они спасут владельца от гибели, его жилье – от пожара, а котел – от поломки.

Если говорить о месте расположения котла, то все зависит от его модели. Существуют отопительные приборы, мощность которых не больше 100 кВт — такие агрегаты можно устанавливать прямо на кухне.

Более мощные котлы необходимо обязательно устанавливать в специально оборудованном помещении. Планировку котельной нужно продумывать и обсуждать с профессионалами, чтобы они помогли спроектировать устройства пожарной безопасности, а также грамотно составили план системы вентиляции.

Подводя итог, хотелось бы сказать, что газовые котлы наиболее распространены на территории постсоветского пространства. Это можно объяснить доступностью данного вида топлива, недорогой стоимостью газовых котлов, а также большой эффективностью и надежностью этого отопительного оборудования. Однако в населенных пунктах, в которых отключено центральное газовое отопление, выбор данного прибора не является выгодным и оптимальным вариантом.

Мы рассказали, какие бывают котлы отопления для частного дома, а также перечислили их преимущества и недостатки. Следует запомнить, что сокращение затрат на содержание оборудования и экономичный расход топлива – важная составляющая выбора агрегата. В нашей статье вы узнали, как выбрать котел для отопления частного дома. Используя это информацию, вы сможете подогнать модель отопительного оборудования, подходящую под ваши потребности.

Что такое одноконтурный котел

Одноконтурные газовые котлы служат для нагрева теплоносителя, которым заполнена система отопления. Приготовление воды для горячего водоснабжения одноконтурный котёл не производит. В помещениях, где отапливаемая площадь, порой, превышает триста квадратных метров, используются напольные котлы. Эти отопительные устройства гораздо мощнее, чем настенные.

Настенные одноконтурные отопительные устройства чаще всего используются в квартирах многоэтажек, и могут отапливать площадь до трехсот квадратных метров. Данные котлы гораздо компактнее напольных, и весят чуть больше 40 килограмм. Настенный одноконтурный котёл органично вписывается в интерьер. Также эти настенные устройства более функциональны, нежели их напольные собратья. Мощность самых продвинутых моделей настенных одноконтурных котлов составляет не более 35 киловатт.

Одноконтурный газовый котел не имеет в своей конструкции каких-либо сложных элементов и механизмов. Данный котел состоит из:

• горелки;
• теплообменника;
• блока управления;
• водяного насоса;
• электродвигателя турбины (если котел с закрытой камерой сгорания);
• манометра;
• датчиков;
• запорной арматуры.

Принцип работы одноконтурных котлов

Газовые одноконтурные котлы с косвенным бойлером работают по двум основным схемам подключения. Принцип работы первой заключается в следующем:

1. Здесь главенствует клапан трёхходовой. Непосредственно в выходное отверстие газового котла монтируется насос, который обеспечивает циркуляцию и создает давление. Следующим этапом производится установка трехходового клапана, который соединяют с термостатом бойлера. При нагреве водопроводной воды или другого теплоносителя, его поток направлен на систему отопления, причем приоритетно попадание горячего носителя в змеевик бойлера. Это происходит при помощи дополнительного, второго насоса. И получается, что в этом случае горячее водоснабжение и отопительная система подключены параллельно, и они могут образовать два контура, именно в этой замкнутой цепочке. А уже после бойлера устанавливается дополнительный насос, который помогает регулировать работу термостата. Принцип запуска и остановки процесса тоже регулируется термостатом, а именно, при сильном нагреве происходит принудительное перекрытие подачи топлива, при остывании теплоносителя топливо вновь пропускается, и автоматически поджигается горелка.
2. Если нет двойного контура и приоритет не отдан нагреву горячей воды, бойлер монтируется в общую систему, устанавливается в удобном месте, и нагрев воды происходит наравне со всеми радиаторами.

Плюсы и минусы двухконтурного газового котла

В отличие от многоэтажек, где доминирует центральное отопление, все частные дома отапливаются самостоятельно. Поэтому для них актуален выбор отопительного прибора.

Жители частного сектора могут сами проводить отопление и выбирать устройство, с помощью которого будет отапливаться их дом. Благодаря насыщенности рынка различной продукцией, можно выбрать любой приемлемый для себя вариант.

В этой статье мы поговорим о достоинствах и недостатках двухконтурного котла. Если в вашем доме проведен газ, то вы сможете установить такой вариант, потому что он работает на газу.

Для начала разберемся в том, что он собой представляет. Этот котел имеет два контура и у каждого есть свое функциональное назначение. Первый греет воду, которая проходит по радиаторам отопления и греет весь дом, а второй предназначен для горячего водоснабжения вашего дома вместо водогрейной колонки или титана.

Двухконтурный котел может иметь два теплообменника, которые, как правило, устанавливаются в настенном варианте. У приборов с одним теплообменником дополнительно установлена труба, по которой подается холодная вода.

Напольные двухконтурные котлы отечественного производства имеют примитивную конструкцию. Если вам нужно будет использовать только один контур, то второй вместе с ним тоже будет подогреваться. То есть, летом вам будет нужна горячая вода, и при ее нагреве вы будете отапливать помещение. Согласитесь, что это лишняя трата топлива и бесполезная работа прибора.

А если зимой вы будете использовать котел только для отопления, у вас всегда будет горячая вода. Это, конечно же, лучше, чем горячие батареи летом, но все так же бесполезно, если вы не нуждаетесь в горячей воде.

Настенные котлы иностранного производства имеют независимые контуры, которые решают проблему напольных двухконтурных устройств. Но если один контур выйдет из строя, то и второй работать не будет. В настоящее время преимущественно используются двухконтурные котлы настенного типа, так как они имеют большую эффективность, чем напольные.

Большой плюс двухконтурных котлов заключается в их малых размерах. Если место у вас в доме ограничено или вам не помешало бы свободное пространство, то смело устанавливайте такой отопительный прибор. Ведь, благодаря объединению двух функций в одном агрегате, отпадает нужда ставить два устройства: для отопления и для нагрева воды.

Двухконтурные котлы достаточно мощны, чтобы подогревать воду и для отопления и для непосредственного использования. Их мощность начинается от 23 киловатт. Но если вам потребуется нагрев воды для бытовых нужд, то контур отопления автоматически отключается.

То есть, на некоторое время вы останетесь без горячих радиаторов. Или воду для использования будете подогревать только в крайних случаях. Можно, конечно же, наладить систему так, чтобы у вас постоянно оставались горячими два контура, для этого вам достаточно не допускать полного остывания одного из них, пока работает другой.
