Буржуйка для гаража из старых дисков: делаем печь буржуйку своими руками

Почему идеально подойдут именно колесные диски?

Печи для казана делают не только из дисков. Для изготовления можно использовать металлическую бочку. Но она слишком тонкая, так что сильный огонь может просто прожечь ее стенки.

Чертеж буржуйки из металлической бочки

Самым лучшим вариантом остаются автомобильные диски, которые, возможно, завалялись где-то в гараже. Такая печь под казан помимо низкой стоимости имеет еще массу других преимуществ:

• материалы для изготовления всегда доступны;
• автомобильный диск изготовлен из прочной стали достаточной толщины, поэтому печка прослужит долгие годы;
• автомобильные колесные диски устойчивы к высоким температурам и открытому огню;
• сталь, из которой изготовлен диск, быстро нагревается;
• поскольку существуют диски разных диаметров, то конструкцию можно сделать нужного размера;
• из автомобильных колес можно сделать печь не только для приготовления блюд, но и для обогрева небольших помещений или для растопки бани.

Еще одно весомое преимущество – самодельную печь, можно смастерить без наличия опыта. Из инструментов понадобятся только сварочный аппарат и болгарка.

Печь из колесных дисков

Как пользоваться такой печкой?

Прежде чем использовать такую печь в первый раз, дайте ей отстояться примерно 3 дня. Далее можно провести первую испытательную топку. Желательно первый раз прогреть буржуйку не менее 3 часов подряд при полной загрузке топливом. Дверцы и поддувало в это время должны быть открыты. В этот период произойдет обжиг всех поверхностей печи. Сразу же можно обнаружить мелкие дефекты сварных швов и поправить ситуацию, чтобы в дальнейшем печь не дымила во время использования. Правда, устранять их можно не ранее, чем через сутки после топки-тестирования, чтобы устройство хорошо остыло.

Оформить печь можно по своему усмотрению. В инструкции выше мы рассказали, как сделать капитальную печь. Но на деле можно несколько упростить себе задачу. Пример — в видео выше.

Использовать такую буржуйку можно точно так же, как и обычную, из магазина. Обязательно соблюдайте правила эксплуатации и обеспечьте максимум пожарной безопасности.

Также не забывайте регулярно чистить дымоход. Рекомендуемая периодичность — не реже раза в течение каждых 1,5-2 месяцев. Если диаметр трубы совсем маленький, то лучше чистить ее не реже раза каждые пару недель.

Пожалуйста, соблюдайте правила безопасности, используя такую печь

Печь-буржуйку из дисков для авто сделать не так сложно, как может показаться на первый взгляд. Главное — иметь соответствующие навыки и немного свободного времени. Но такие временные «вложения» уж точно окупятся сторицей и сэкономят вам некоторую сумму денег, на которую вы сможете купить что-то полезное для своего автомобиля.

Как собрать корпус буржуйки

Итак, вам будут нужны 4 диска, но с тремя из них необходимо будет поработать особым образом.

В диске, который будет снизу, нужно выпилить отверстие и сделать съёмный поддон для извлечения пепла

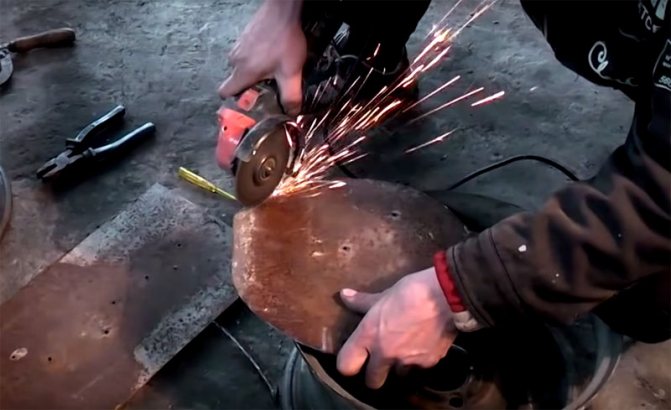

В боковой части диска нужно вырезать болгаркой полукольцо, как показано на фото. Это полукольцо станет основой для поддона

Замерьте внутреннюю часть диска, сделайте шаблон и обрежьте по нему кусок толстого листового металла, чтобы получился круг, который можно будет потом приварить к полукольцу

Чтобы легко извлекать поддон, к нему нужно прикрепить ручку. Пойдёт даже обычная дверная или любая другая подходящая металлическая скоба. Закрепить её можно сваркой или болтами, как вам будет удобнее

Второй диск устанавливается на нижний ободом вниз, в нём нет необходимости что-то переделывать, а через вентиляционные отверстия потом будет просыпаться пепел в поддон

А вот в третьем элементе обод нужно вырезать так, чтобы диск превратился в металлическое кольцо. Его задача – просто сделать топку выше, чтобы можно было заправлять топливо

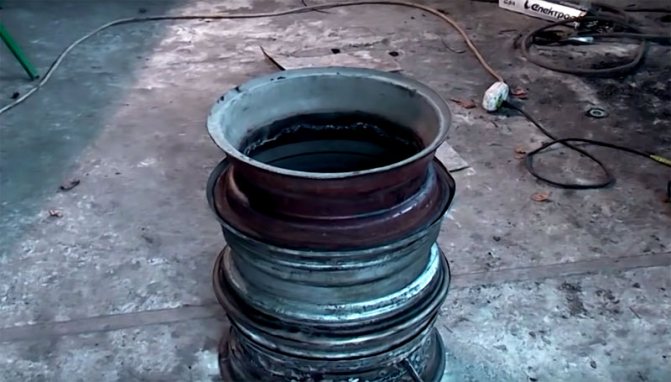

Вот в такой последовательности устанавливаются три диска: сначала тот, что с поддоном, потом обычный без изменений отверстиями вниз и наконец кольцо

Заключительный, четвёртый диск нужно поставить отверстиями вверх, потом все небольшие вентиляционные ходы нужно будет заварить и оставить только осевое, к которому будет крепиться вытяжная труба Всю конструкцию нужно скрепить сваркой, делая сплошные швы. Как раз тут и можно потренироваться со сварочным аппаратом.

Корпус печи готов, нужно только сделать несколько дополнений.

Правила пожарной безопасности при обустройстве самодельных печей

Печь из автомобильных дисков греет преимущественно инфракрасным излучением. Чтобы преобразовать этот поток в теплый воздух, печку нужно экранировать: окружить обшивкой из стальных листов, установленных на расстоянии 7-10 см от нагревателя и с таким же зазором от пола.

Правила безопасности при эксплуатации металлических печей:

• На пол нужно уложить железобетонную плиту или стальной лист так, чтобы огнеупорное сооружение выходило за контуры печи не менее 60 см в каждую сторону – это обезопасит от пожара при случайном выпадении угольков из топки.
• Металлическая печь и дымоходная труба не должны соприкасаться с легковоспламеняющимися материалами. При необходимости используйте изоляционные прокладки.
• Перед растопкой всегда проверяйте наличие тяги в каналах. Если ее нет – нужно прогреть дымоход небольшим количеством сожженных дров или прочистить проходы и зольник.
• Не используйте жидкие разжигатели – они могут стать причиной выброса огня из отверстия топки.

Буржуйки из баллона, бочки или трубы

С нуля буржуйку собирать не нужно. Корпус лучше взять уже готовый. Главное, чтобы толщина стенки была от 2 миллиметров, а лучше 4-5. Тогда корпус не прогорит и прослужит 2-3 года. Поэтому их можно сделать своими руками из газового баллона,  толстостенной трубы или бочки. Часто они валяются за ненадобностью, а в качестве печи для гаража на дровах – это лучший вариант.

Ниже будут рассмотрены 2 типа буржуек по способу позиционирования.

Вертикальная

Самая простая печка для гаража на дровах. Ориентироваться можно на этот чертеж, а размеры брать произвольно.

Действовать можно так:

• Сначала необходимо подготовить корпус. Если это труба, то с торцов ее нужно заварить и сделать отверстие для дымохода. Баллоном попроще: печь для гаража на дровах требует дымохода, поэтому нужно лишь вкрутить трубу в отверстие для клапана. Обычно оно имеет левую резьбу G3/8, если объем больше 15 литров.
• Теперь необходимо сделать место под закладку дров и зольник. На чертеже выше видно, что верхнее отверстие больше. Оно необходимо для закладки дров. Под ним устанавливается решетка. Возле дна необходимо прорезать зольник. Кстати, отрезанные части не выбрасывайте. Из них получатся хорошие дверки.

Теперь необходимо врезать дымоход. В крышке вырезается отверстие (лучше сделать это корончатым сверлом). Для дымохода хватит обычной трубы диаметром 10 сантиметров. Чтобы печка в гараж не дымила в помещение, все сварные швы проверьте мыльным раствором.

Осталось только вывести трубу наружу. Ставить уплотнитель на дверцы нет необходимости. Собранная буржуйка в гараж своими руками не должна быть герметичной – это только снизит эффективность. Через щели будет всасываться воздух и поддерживать горение.

Горизонтальные

Нестандартная форма печки в гараж на дровах, но вот эффективность ее куда выше. За 1 заход можно заложить больше дров, а значит разогрев и продолжительность горения дольше.

Процесс сборки выглядит так:

1. Сразу к бокам нужно приварить направляющие из профильной трубы. Так корпус не будет шататься. Удобнее всего это сделать коронкой по металлу на 100 миллиметров. Из трубы с аналогичным внутренним диаметром нужно сделать дымоход. Он должен идти перпендикулярно вверх.
2. Горизонтальное направление не даст сделать зольник прямо в корпусе, поэтому его нужно дополнительно приварить. В днище между ножками понадобится насверлить много отверстий. Через них зола из камеры будет падать в зольник. Его лучше сделать из куска швеллера.
3. Пришло время сделать дверцу. Желательно сделать ее с металлической рамкой из квадратной трубы. Выглядеть это должно так. Приварить рамку лучше точечно. Образовавшиеся щели понадобятся для забора воздуха.

Из двух бочек

Самодельная печь для гаража всегда имеет проблему с теплоотдачей. Она быстро раскаляется и дотронуться до нее невозможно. К тому же она быстро остывает и эту проблему необходимо решать.

Чтобы решить проблему, понадобятся 2 бочки разного диаметра – одна должна свободно входить в другую. Свободное пространство между ними заполняется песком, галькой или мелким гравием.

Мангал из дисков

Для изготовления мангала стоит продумать схему устройства будущей конструкции, запастись нужными материалами и инструментами. Также необходимо обладать навыками резки и сварки изделий из металла.

Удалённая сторона отлично подойдёт в качестве подставки для сковороды или кастрюли

Для производства работ потребуются следующие материалы и инструменты:

• Старый автомобильный диск;
• Болгарка с насадкой для чистки металла;
• Сварочный аппарат и электроды к нему;
• Наждачная бумага или железная щётка для очистки ржавчины;
• Напильник;
• Перфоратор;
• Молоток;
• Несколько больших болтов;
• Труба прямоугольного профиля;
• Решётка для гриля.

На первом этапе подготавливают колёсные диски. Для снятия старой краски можно хорошо прогреть диски и обработать их растворителем. Старая краска и ржавчина также хорошо убирается с помощью наждачной бумаги, железной щётки или абразивной насадки.

Самый простой вариант мангала изготавливается из одного диска. Манипуляции с диском включают следующие этапы:

1. С одной стороны диска вырезаем внутреннюю часть таким образом, чтобы образовалась конструкция, напоминающая по внешнему виду котелок;
2. Если отверстия в днище слишком крупные, и через них в процессе использования печи могут просыпаться угольки, то навариваем дополнительную пластину из стали. Не закрывайте отверстия полностью, в противном случае угли не будут продуваться, и внутри конструкции не удастся добиться достаточного жара;
3. Со стороны дна привариваются ножки из профильной трубы или толстого стального прута: высота одной ножки не менее 40 сантиметров в длину. Приваривайте ножки под наклоном, так готовая конструкция получится более устойчивой;
4. С помощью наждачной бумаги тщательно обрабатываем все срезанные края;
5. Сверху конструкции устанавливаем решётку. Приваривать её не стоит, так как съёмная будет более практичной.

Можно немного усовершенствовать конструкцию для барбекю, проделав в боковой части окошко для загрузки топлива и сбора перегоревшей золы. Ещё одно усовершенствование – приваренные ручки из проволоки в боковых частях, которые упростят перенос конструкции.

Особенности печи из дисков для бани и сауны

Для бани и сауны печи делаются выше и комплектуются трубами. Вот так будет выглядеть этот вид печи.

Изготавливая печь для бани, нужно учесть несколько моментов:

• Диски металлические, а этот материал сильно нагревается, поэтому вокруг самой печки необходимо сделать кирпичную кладку, чтобы защитить стены от возгорания.
• К сварке швов стоит подходить очень внимательно. Если плохо заварить швы и имеющиеся отверстия, то банная печь будет дымить и пропускать искры.
• Чтобы печка из дисков для бани или сауны дольше прослужила, ее необходимо покрыть специальными материалами, защищающими от коррозии и ржавчины.
• При изготовлении печки нужно предусмотреть дополнительный резервуар, где будут располагаться камни. На фото такой резервуар расположен на втором диске.
• Чтобы печка оставалась дольше горячей, потребуется задвижка. Для нее необходимо сделать небольшой разрез в самом верху. Задвижка должна полностью перекрывать выход горячего воздуха.

Вот такая печь из автомобильных дисков может использоваться только на улице.

Основная часть печки готова, а дальше все зависит от ее применения. Многие приваривают к буржуйке ножки, чтобы она была выше. Некоторые делают печку с ручками, чтобы ее было удобнее переносить, в общем, кому и что позволит фантазия.

Кто авторы самоделок?

Многие россияне уверены, что это только российское нехитрое изобретение. И несколько ошибаются. В США такие же самоделки не одно столетие использовались, называясь «толстобрюшками», в Японии — «дарумами».

Возрождение буржуек пришлось в России на вторую половину 20 века из-за массового появления гаражей, садовых участков, где они были единственным средством обогрева тонкостенных зданий.

После усовершенствования этих мини-печей — и для приготовления пищи: кастрюля или сковородка помещались на приделанной сверху плите.

Пока их не заменили централизованной подачей метана, газобаллонными плитами или дровяными из кирпича. Пригодились и в 90-е кризисные годы из-за перебоев с газом, другими видами топлива. Хорошо, что хоть дров было предостаточно.

Чем хороша печь из колесных дисков

Небольшая печь из дисков Печь из колесных дисков выгодна тем, что материал для ее изготовления легко найти. Диски автомобиля выполняются из специальных сталей большой толщины, мало подверженных коррозии. Толщина металла имеет важную роль в работе любой печи. Повышенная толщина материала не дает деформироваться конструкции под воздействием высоких температур. Печь из автомобильных дисков работает на любом твердом топливе, даже на угле, имеющем очень высокую температуру сгорания. Толстый металл лучше аккумулирует тепло, хотя и уступает по инертности чугуну, остывает несколько быстрее.

Диски имеют особую конструкцию – торцевую часть с отверстиями. Этот конструктивный элемент пригоден для организации комфорки, снижает скорость уноса тепла, применяется для изготовления самодельной колосниковой решетки. Внешний обод диска выполнен с нелинейной поверхностью – это способствует увеличению площади теплоотдачи, оптимизирует движение дымовых газов при использовании для сооружения дымового канала. В отличие от чугунных печей стальная печь из дисков обладает высочайшей ударной прочностью, не боится попадания воды на раскаленные поверхности.

Главные критерии, говорящие о преимуществах печи из дисков, выполненной своими руками:

1. Доступность материала изготовления;
2. Высокая прочность, надежность;
3. Выгодная конфигурация единичного элемента – автомобильного диска;
4. Продолжительный срок службы;
5. Простота изготовления;
6. Универсальность по топливу.

Важные особенности дисков

Чтобы успешно соорудить печку из автомобильных дисков в домашних условиях, недостаточно просто выучить преимущества таких изделий

Важно также обратить внимание и на недостатки исходного сырья, а также ряд конструктивных особенностей печей. Из недостатка специальной стали — отсутствие нормирования на сварочные свойства. Сегодня существует несколько различных технологий производства колесных дисков, но в большинстве случаев сварочные мероприятия ограничены с последующим термоотпуском (отжигом), а также дефектоскопией шва

Поэтому никто из производителей дисков даже не догадывается, что в дальнейшем его продукция будет поддаваться сварке

Сегодня существует несколько различных технологий производства колесных дисков, но в большинстве случаев сварочные мероприятия ограничены с последующим термоотпуском (отжигом), а также дефектоскопией шва. Поэтому никто из производителей дисков даже не догадывается, что в дальнейшем его продукция будет поддаваться сварке.

Исходя из этой особенности, нельзя пренебрегать правилами безопасности и делать печь длительного горения на отработках из дисков. То же самое касается пиролизных печей, которые способны в один момент растрескаться и стать причиной проникновения опасного, кипящего вещества в помещение. А ведь локализировать очаг возгорания будет непросто, т. к. он должен догореть окончательно. На основе таких колесных дисков можно создавать лишь твердотопливные печки.

Важная особенность: сварочные швы для особых эксплуатационных условий, которые не прошли соответствующую сертификацию на качество, считаются ненадежным решением.

Преимущества и недостатки мангалов из автомобильных дисков

Преимуществ у самодельных конструкций намного больше, чем недостатков, ведь диск представляет собой практически готовую шашлычницу.

Преимущества:

Среди минусов:

1. Технология сварки этого материала требует опыта. Для получения качественного шва проваренный участок нужно подвергать «отпуску» для снятия внутренних напряжений, иначе изделие может дать трещину.
2. Круглая форма мангала не обеспечивает равномерной прожарки: по краям мясо прожаривается слабее, чем в центральной части шампуров.
3. Из-за подобной геометрии значительно ниже производительность. Много мяса на шампурах за один раз пожарить не получится. Однако этот минус компенсируется применением круглой решетки, превращая мангал в барбекюшницу.

Почему колесные диски являются наиболее подходящим вариантом для изготовления корпуса печи

Существует множество материалов и подручных средств, из которых можно соорудить устройство своими руками.

Часто для этих целей используется металлическая бочка, но минусом такой конструкции является то, что от сильного пламени ее тонкие стенки могут прогореть. Более надежный и долговечный вариант – печь из стального листа достаточной толщины, но и цена, соответственно, будет немаленькой.

Оптимальный вариант – печь из автомобильных дисков, обладающая следующими преимуществами:

• доступность необходимых материалов;
• прочность и долговечность благодаря толщине стали, из которой изготавливаются диски;
• устойчивость к частому и длительному воздействию высоких температур и открытого огня;
• быстрое нагревание вне зависимости от вида топлива;
• возможность подобрать наиболее удобные размеры конструкции благодаря разнообразию моделей дисков;
• высокая теплоотдача при обогреве помещений.

К плюсам колесных печей также можно отнести простоту изготовления. Главными инструментами, без которых в этом деле не обойтись, являются сварочный аппарат и болгарка.

В центре конструкции печи для казана находятся два стальных колесных диска.

Важно обратить внимание на то, что алюминиевые колеса для этих целей непригодны. Можно взять автомобильные диски, к примеру, от машины ЗИЛ-130. Диаметр такого колеса составляет 50 см, а высота – 25 см.

Диаметр такого колеса составляет 50 см, а высота – 25 см.

Как изготавливается печка из колесных дисков своими руками:

1. Взять одну из кольцевых деталей и перевернуть ее так, чтобы крепежная площадка оказалась сверху. Через болтовые отверстия болгаркой вырезать круг и вытащить серединку. Получилась устойчивая платформа для установки казана.
2. Диск для нижней части печи перевернуть крепежной площадкой вниз, а сверху поставить приготовленный заранее верхний диск. Вверху конструкции должно оказаться отверстие для установки казана. Место соединения двух элементов проварить по кругу.
3. Для топочной камеры в нижнем колесе требуется прорезать отверстие размером примерно 20х12 см. Проделать это нужно за 2 см от нижнего края для сохранения прочности. Вырезанную часть металла не выбрасывать, а обработать и приделать к полученному окошку в качестве дверцы с помощью болта и гайки.
4. В конце работы обязательно нужно приварить к печи подножки, которые можно смастерить из стальных уголков. Обычно делаются три опоры длиной 25-30 см.
5. Для удобства транспортировки печь оснащают ручками.
6. Отверстие в ступице на дне конструкции закрывается металлической пластиной.

Так, потратив пару-тройку часов, можно изготовить удобную и практичную печь для казана. Кроме того, благодаря маленькому весу и компактности ее можно перевозить даже в багажнике легковой машины.

Для отопления такого устройства лучше всего подойдут дрова, а тягу внутри можно регулировать с помощью дверцы топливной камеры.

Буржуйка для обогрева гаража из колесных дисков

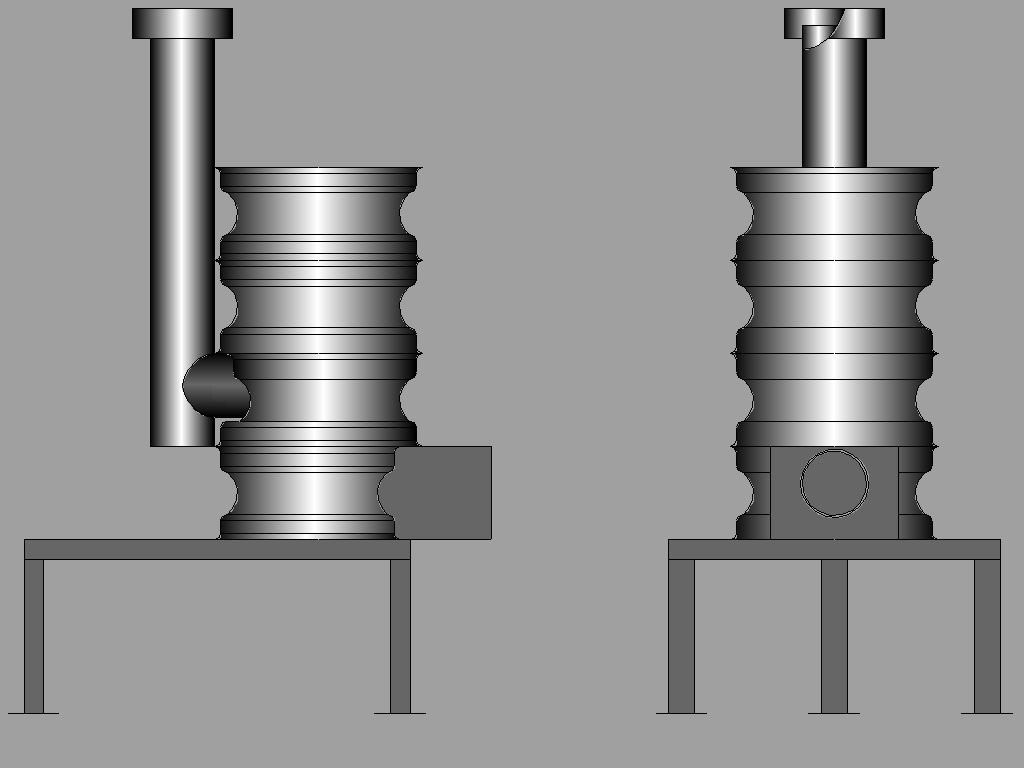

Предлагаем вашему вниманию третий вариант самодельной печки из автомобильных дисков.

В данном случае для изготовления мини буржуйки потребуется три одинаковых обода от автомобиля.

Конструкция «колесной» печи вертикальная, что очень удобно для небольших помещений. Ее главное назначение — обогрев мастерской и гаража.

Берем первый автомобильный диск и вырезаем в нем середину. Потом крепим ее ко второму диску (основанию печи) — получилось своего рода поддувало. Привариваем к задвижке ручку из металлической полосы.

В первом диске вырезаем дверцу, и крепим ее при помощи петель. Свариваем два обода вместе, установив их друг на друга (как показано на фото ниже).

После этого привариваем третий автомобильный диск. Вырезаем в нем отверстие по центру, чтобы приварить трубу для установки дымохода.

Между трубой и дымоходом мастер установил радиатор — для лучшего обогрева помещения.

На последнем этапе останется только приварить ножки из профильной трубы. Для сбора золы под печкой устанавливаем металлическую емкость.

В результате у нас получилась компактная печь для гаража, которая обязательно вам пригодится зимой.

Сваренную конструкцию необходимо будет покрасить термостойкой краской по металлу. Подробности смотрите в авторском видеоролике.

Еще один вариант

И напоследок хотим поделиться с вами еще одной идеей, как сделать печку из дисков. Причем в данном случае будем использовать не 3 или 4, как в предыдущих вариантах, а целых 5 колесных дисков.

Сначала поверхность ободов нужно зачистить болгаркой. После этого устанавливаем их друг на друга, и надо будет сварить их вместе в цельную конструкцию.

Далее потребуется квадратная профтруба. От нее отрезаем две заготовки нужного размера, затем делаем подрезку под 45 град., стыкуем вместе и свариваем.

В нижнем колесном диске при помощи болгарки вырезаем квадратное «окно» подходящего размера, чтобы можно было вставить профтрубу внутрь буржуйки.

Таким образом, одна часть профиля будет находиться внутри колесных дисков, вторая — снаружи. В ней вырезаем «окошко», и затем ввариваем еще один кусок профтрубы (через него будет выполняться загрузка дров).

Дно буржуйки изготавливаем из листового металла. Вырезаем круг подходящего диаметра и привариваем к основанию первого диска.

Из того же листового металла необходимо вырезать крышку (она будет съемной, поэтому к ней нужно приварить две ручки).

К первому ободу привариваем отвод из круглой трубы для установки дымохода. Зачищаем швы, и красим металл жаростойкой краской.

В результате у нас получилась самодельная буржуйка из автомобильных дисков для гаража.

Из преимуществ данной конструкции стоит отметить ее невысокую стоимость — все детали можно без проблем найти на чермете, и стоят они копейки. А у многих домашних умельцев большая часть материалов имеется в наличии, что еще больше снижает себестоимость печи.

Подробнее о том, как сделать печку из дисков самостоятельно, можно посмотреть в авторском видеоролике.

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая боровом. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м

Совет

Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке

Совет. Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.
