Коптильня с гидрозатвором своими руками

Какие бывают коптильни

Существует множество различных вариантов коптилен и все они отличаются особенностями своей конструкции.

Самые распространённые:

• коптильня шахтного или вертикального типа;
• коптильня туннельного горизонтального типа;
• коптильня камерного типа.

Вертикальные коптильни самые простые в плане строительства и для установки не требуют много места. Внешне они похожи на классического вида шалаш, на самой верхней части которого и подвешиваются продукты. Недостаток — невозможность коптить окуриванием и нерегулирумое образование дыма..

Горизонтальную коптильню строить придётся намного дольше, много работать с землёй. Чтобы установить такую конструкцию, ещё нужно подыскать удобное место — лучше всего подойдёт склон оврага. Топка располагается внутри специальной камеры, которая имеет полузамкнутый тип. Это позволяет коптить в различных погодных условиях. Меняя длину дымохода, можно делать продукты горячего копчения или холодного.

Самая простая конструкция у камерной коптильни. Но несмотря на это, она имеет немалые размеры. В высоту она достигает полтора метра, а в диаметре метр. Главное — выдержать правильный угол наклона, он может находиться в диапазоне от десяти до тридцати градусов.

Труба

Основой для такой коптильни станет металлическая труба с диаметром от 30 см и длиной от 50 см. В этом случае коптильню можно сделать как с вертикальной, так и с горизонтальной ориентацией.

Горизонтальная коптильня

Для изготовления горизонтальной коптильни из трубы понадобятся такие материалы и инструменты:

• Труба с указанными выше параметрами. Материал, из которого она изготовлена, должен быть достаточно толстым – в таком случае коптильня прослужит долго.
• Лист нержавеющей стали.
• Металлические уголки. Их суммарная длина должна быть равна четырем длинам коптильни.
• Металлическая решетка.
• Поддон для сбора вытапливающегося жира.
• Болгарка.
• Отрезной диск для работы по металлу.
• Сварочный инвертор.
• Линейка.
• Мел для разметки.

Длина коптильни должна рассчитываться, исходя из параметров топки, на которую будет установлена коптильня. В качестве топки может выступать мангал, установка из кирпичей.

Коптильня может быть без топки, но в этом случае ко дну камеры нужно приварить ножки. Огонь можно разводить прямо под корпусом коптильни.

Сборка коптильни выглядит таким образом:

1. Вначале из листа металла вырезают 2 круга. Их диаметр равен сечению корпуса. Один круг приваривают ко дну трубы наглухо. Второй круг будет выполнять функцию дверцы, поэтому его нужно посадить на петлю и приварить к корпусу. К дверце приварить крючок для закрывания и ручку.
2. Приварить уголки внутри корпуса, они должны располагаться немного ниже центра. Длина уголков с каждой стороны должна быть на 3-4 см короче длины изделия. Функция уголков – направляющие для решетки. Если предусмотрена установка поддона, то нужно приварить уголки и для него.
3. Внизу приварить уголки для устойчивости конструкции. Они должны быть приварены на 1 см ниже уровня наиболее выступающего участка.
4. Сварить между собой решетку и поддон.

На дно коптильни кладут щепки, рыбу раскладывают на решетке. Коптильню устанавливают на топку, в ней разводят огонь.

Вертикальный вариант

При вертикальной ориентации эта коптильня может быть только стационарной.

Для изготовления нужны:

• труба, высота может быть любой, диаметр от 40 см;
• ручка для крышки;
• металлические уголки;
• решетки металлические;
• металлическая лента с шириной от 5 см;
• арматура;
• дымоход металлический с диаметром 10 см;
• листовой металл.

Собирать коптильню из трубы вертикальной ориентации нужно так:

1. Один край трубы заварить кругом, вырезанным из листа металла. Круг должен быть достаточно толстым, чтобы не прогорело дно.
2. Вырезать круг, диаметр которого будет превышать диаметр корпуса на 2-5 мм. По окружности наварить ленту – этот круг будет выполнять функцию крышки коптильни.
3. Вырезать на крышке отверстие для дымохода, длина которого будет составлять 15-20 см.
4. В отверстие вварить дымоход.
5. Приварить к крышке ручку.
6. Металлические решетки скрепить при помощи арматуры. Ее нужно согнуть в форме буквы П и приварить по глубине коптильни к решеткам с двух сторон. Другую часть арматуры приварить перекрестно. Расстояние между решетками должно составлять 20 см. Образованную конструкцию поместить внутрь корпуса.
7. Ко дну приварить ножки. Их высота должна составить 20-30 см.

Костер нужно разводить под днищем корпуса.

Как коптить в коптильне с гидрозатвором?

Выложенные на рабочую зону кусочки мяса или рыбы оборачиваются дымом, который формируется при тлении древесных стружек. Свой неповторимый аромат имеется у каждого вида щепы. Именно его вбирают в себя приготавливаемые блюда. Под воздействием температуры продукт испаряет лишнюю влагу и выделяют жир. Не стоит передерживать мясо, готовя его в коптильне.

Процесс приготовления в коптильне с гидравлическим затвором мало чем отличается от работы с аналогичными устройствами.

Во время приготовления пищи следует придерживаться такого алгоритма:

1. На дно рабочей камеры выкладывается щепа;
2. Устанавливается поддон для жира;
3. Раскладываются продукты на решетке;
4. Камера накрывается крышкой;
5. Коптильня перемещается на работающую плиту;
6. Желоб затвора наполняется водой;
7. На штуцер надевается шланг, после чего его проводят к вытяжке или в форточку.

Мясные деликатесы готовятся 60 минут, как минимум.

Способы нагрева коптилки с гидрозатвором

Для работы можно использовать любой источник тепла, но эксплуатировать такую установку на костре или открытом огне не целесообразно. В этих случаях целесообразнее использовать мангал 3 в 1 мангал коптильня.

Такие устройства предназначены в первую очередь для закрытых помещений, где основными источниками тепла являются газовые и электроплиты.

Нагрев коптильни на газовой плите

Самым распространённым способом нагрева является газовая плита. В помещении, в котором она устанавливается обязательно есть вентиляционный канал или вытяжка, помогающие удалить из кухни дым, образующийся при работе:

1. дымоотводящий шланг вставляется в вентканал или привязывается к вытяжке;
2. под коптилкой зажигается огонь;
3. после достижения необходимой температуры пламя уменьшается до минимума и поддерживается в течение всего времени приготовления.

Нагрев коптилки на электроплите

Более продвинутый способ нагрева в домашних условиях заключается в использовании электроплиты, желательно одноконфорочной электроплитки. В этом случае, если в крышку коптильни установить не обычный градусник, а термодатчик, есть возможность собрать систему, которая будет поддерживать необходимую температуру автоматически.

Оптимальное топливо для копчения

Если говорить о том, на каком топливе должна функционировать самодельная коптильня холодного копчения, то это, безусловно, древесина. Причем правильнее будет использовать лиственные породы (ольха, береза, дуб, осина). Улучшить процесс копчения позволит применение хорошо просушенных плодовых деревьев наподобие вишни, яблони и др.

Чтобы придать блюду более изысканный аромат, можно добавить небольшое количество можжевельника с ягодами и иголками.

Категорически не рекомендуется использовать хвойную древесину (сосна, ель), которая не позволит добиться нужного эффекта, а лишь испортит продукты, придавая им неприятный внешний вид. Сырые дрова применять также не стоит, но и чрезмерно сухими они быть не должны. Если в материале не хватает воды, надо стараться не допускать большого пламени, а само топливо следует слегка увлажнить.

Форма коптильни

Аппараты для копчения из нержавеющей стали могут иметь самую различную форму.

Коптилка горячего копчения домиком

При копчении из продуктов испаряется влага. Часть её выходит из ёмкости вместе с дымом, но остаток конденсируется на стенках и крышке коптильни.

Конденсат с крышки капает на копчёности, что ухудшает их вкус, а также от капель воды на поверхности продуктов остаются потёки. Для предотвращения такой ситуации в некоторых устройствах крышка изготавливается не плоской, а в виде крыши дома — односкатной, двухскатной или полукруглой. По наклонной внутренней поверхности крышки капли воды стекают к стенкам и не попадают на продукты.

Оригинальная коптильня горячего копчения в форме «домика»

Вертикальная коптильня

В таких аппаратах высота значительно превышает размеры основания. Это увеличивает объём коптильной камеры, а также позволяет коптить рыбу и колбасу в подвешенном виде, на крюках.

Такое расположение продуктов улучшает вкус копчёностей. Кроме подвешенных копчёностей допускается установка в нижней части коптильни решёток. Следует учесть, что температура внизу выше, чем сверху, поэтому там располагаются самые крупные куски.

При необходимости коптить большие объёмы продуктов стоит узнать, как делается коптильня горячего копчения из стиральной машины своими руками.

Самодельная вертикальная коптильня

Круглая коптилка

Кроме квадратных и прямоугольных конструкций широко используются устройства круглой формы. Эти аппараты похожи на кастрюлю из нержавеющей стали.

Поддон и решётки в круглых установках собираются на центральной стойке. Принцип работы круглых коптилен аналогичен обычным устройствам для горячего копчения:

1. На дно корпуса насыпаются опилки.
2. В аппарат вставляется стойка с поддоном и решётками с продуктами.
3. Аппарат в сборе помещается на плиту, угли костра или в мангал.
4. Огонь нагревает дно с опилками до температуры дымовыделения.
5. Дым коптит продукты, а его излишки выходят через щели между крышкой и корпусом.

Круглая коптильня из нержавеющей стали

Как работает коптильня с гидрозатвором

Коптильня — это герметичная ёмкость. На её дно закладывается щепа, которые при нагревании выделяет дым. Он пропитывает мясо (рыбу, сыр, овощи), что и придаёт ему специфический вкус. Гидрозатвор, расположенный в верхней части, предотвращает выход дыма наружу. Но при нагревании щепы выделяется газ, также расширяется воздух, из-за чего внутри коптильни возникает повышенное давление. Для его отвода устанавливается клапан обратного хода. Он при достижении определённого давления открывается, стравливает излишки газа, после закрывается, не давая воздуху извне попасть внутрь коптильни (в противном случае возникает возгорание щепы).

Слой воды обеспечивает полную герметичность для внутренней камеры коптильни. Оптимальная «толщина» гидрозатвора — от 0,5 сантиметров и более.

Стоит учесть, что для небольших домашних коптилен (объемом до 0,8-1 м3) устанавливать клапан обратного хода не обязательно. Даже при длительном копчении получить в них избыточное давление (свыше 2 атмосфер, именно столько выдерживает коптильня из листовой стали в 1,5 мм) практически невозможно.

Работа над крышкой

Когда изготавливается коптильня из нержавеющей стали с гидрозатвором, на следующем этапе можно переходить к изготовлению крышки. Она должна быть несколько больше по длине и ширине, по сравнению с корпусом. Ее края должны входить в гидрозатвор. Они входят в канавку с водой на 2 см. Такое расположение верхней части коптильни можно увидеть на разных чертежах.

Важно выполнить заготовку с размерами, равными 560 x 360 мм. Крышка будет выступать за края основания со всех сторон на 1 см

Для работ из прямоугольника стали углошлифовальной машиной нужно вырезать заготовку с нужными размерами. На ней отмечаются линии сгиба. Мастеру предстоит сделать прорезы в меньших сторонах прямоугольника. Два выреза должны приходиться на одну сторону. Края крышки выгибаются вниз под прямым углом, для этого можно использовать тот же способ, который был описан выше.

На заключительном этапе элемент прорабатывается киянкой. Выступающие части краев будут скрыты внутри крышки. Места стыка свариваются. Далее в крышке просверливается круглое отверстие, диаметр которого составляет 10 мм. В него нужно установить трубку, она будет входить внутрь на 50 мм. Трубка приваривается, а мастеру ещё предстоит разметить место для ручки, которую следует приварить на заключительном этапе.

Виды

Коптильни с водяным затвором условно разделяют на:

1. Домашние. Их допускается использовать в условиях квартиры, отвод дыма выполняется через отдельный шланг.
2. Финские. Главное отличие — это конструкция. Продукты в такой коптильне можно не только укладывать, но и подвешивать (на специальные крючки с зазубринами).
3. Вертикальные. Как правило, состоят из двух элементов: камеры и дымогенератора с охладителем. Подходят для обустройства коптилен холодного копчения, но обладают большими габаритами.
4. Двухъярусные. Стандартная конструкция (ящик, где внизу отдел для закладки щепы, вверху решётка для продуктов), но с двумя ярусами. Нижний используется для копчения мяса, рыбы, верхний — для сыра, овощей (там температура ниже примерно на 30-40%).

Но принцип, по которому все они работают, одинаковый.

Устройство дымогенератора для холодного копчения, который можно сделать своими руками

• На рисунке отмечена камера (1), в которой на подвесах размещают продукты для последующей обработки.
• Древесные опилки (3) засыпают в подходящую по размеру топку, изготовленную из достаточно прочного жаропрочного материала.
• Регулировка тяги здесь организована с применением поддувала (7).
• Компрессор (6) подаёт свежий воздух через гибкий шланг (5) и патрубок (4).
• Ёмкость закрыта сверху крышкой.
• Поэтому дым направляется по соединительной трубке (2) в коптильную камеру.

Эжектор

Специалистырекомендуют применять первый вариант. При верхнем размещении эжектора можно пользоваться следующими преимуществами:

• увеличивается объём области сгорания. Уменьшается вероятность затухания твёрдого топлива;
• в таком варианте проще обеспечить медленное тление. Следовательно, реже придётся пополнять запас дров;
• верхнее расположение эжектора с принудительной подачей воздуха создаёт достаточную тягу. Пригодится дополнительная фильтрация дыма слоем засыпки;
• нижнее – способствует попаданию крупных частиц в дымоход, заставляет увеличивать его длину для снижения рабочей температуры в коптильной камере;
• близость к нагретой области уменьшает срок службы патрубка, увеличивает риски повреждения сварных соединений.

Компрессор для дымогенератора коптильни

Такое подключение компрессора минимизирует тепловое воздействие на эжектор, что продлевает срок службы узла. Одновременно обеспечивается достаточная скорость воздушного потока для подачи дыма в зону обработки продуктов питания.

Коптильная камера

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

• В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
• Просверлить два отверстия, которые располагаются строго одно напротив другого.
• Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

• Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
• Из прутка сделать «ручку» (согнуть ее).
• Вставить в отверстия ручку, приварить вырезанный круг.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

1. выходную трубку дымогенератора опускаем вниз,
2. в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
3. с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Виды коптилен из духовки: собираем самостоятельно

Конструкция коптилки зависит от того, какая плита была использована для изготовления коптилки своими руками.

Коптильня горячего копчения из газовой духовки

Самыми распространёнными плитами и духовками являются газовые. Фактически, это готовая коптилка. Для того, чтобы собрать коптильню из духовки, необходимы несколько решёток, которые можно взять от других аналогичных духовок.

Принцип работы этой установки такой же, как и у других коптилок горячего копчения. Для переоборудования нет необходимости чертить чертеж аппарата. Процесс сборки заключается в установке решёток:

1. насыпать на дно опилки и щепу;
2. в самом нижнем ряду креплений установить решётку с поддоном для сбора жира;
3. на более высоких уровнях установить решётки с продуктами;
4. зажечь огонь;
5. после начала дымовыделения уменьшить огонь и поддерживать необходимую температуру внутри камеры.

В качестве поддона можно использовать старый противень. Для увеличения количества рядов решёток и производительности коптилки допускается его установка на подставке на дно коптильной камеры.

Схема коптильни горячего копчения из газовой плиты

При работе из коптилки выходит дым, поэтому такая коптильня для квартиры не подходит. Лучше её использовать на открытом воздухе или в сарае. Во дворе коптильня из газ плиты не подключается к системе газоснабжения, а просто под днищем разводится костёр. Если сделать такую коптильню на даче своими руками, то в ней можно будет готовить различные закуски к праздничному столу.

Коптильня горячего копчения из газовой духовки

Коптильня из печной духовки

Устройство и принцип действия духовки в печке, которая топится дровами или углём, аналогичны газовой. Поэтому эксплуатация коптилки прямо в дровяной печи не отличается от установки для копчения, сделанной из газовой плиты.

Если духовой шкаф демонтирован из печки, то его необходимо установить на подставку, например, из четырёх кирпичей, а под днищем развести небольшой костёр.

Коптильня из печной духовки

Коптильня из электроплиты

В электроплитах устанавливаются электродуховки, По конструкции они отличаются от газовых и твёрдотопливных духовок.

Читайте сейчас: Коптильня для дома (квартиры) своими руками

Нагрев камеры производится нагревателями разной конструкции:

• ТЭНы. На них необходимо установить ёмкость с опилками, например, старую чугунную сковородку.
• Плоский или дисковый электронагреватель. В этом случае опилки насыпаются прямо на нагреватель.

Если аппарат оборудован встроенным вентилятором, то для ускорения обработки его следует включить. Такая же коптилка делается из электродуховок разной величины.

Коптильни из электроплиты

Универсальная коптильная камера из вагонки

Далее будет приведена инструкция по изготовлению шкафа, приспособленного как для горячего, так и для холодного копчения.

Каркас делаем из строганных брусков сечением 40х40. Длина вертикальных — 140 см; горизонтальных (внутренний размер) — 60 см. Соединяем уголками на саморезы. Высота ножек — 30 см.

Спереди каркаса делаем паз, в который будет вставляться дверка (так же из сороковых брусков, собранных на уголки). Паз выбираем фрезерной машинкой.

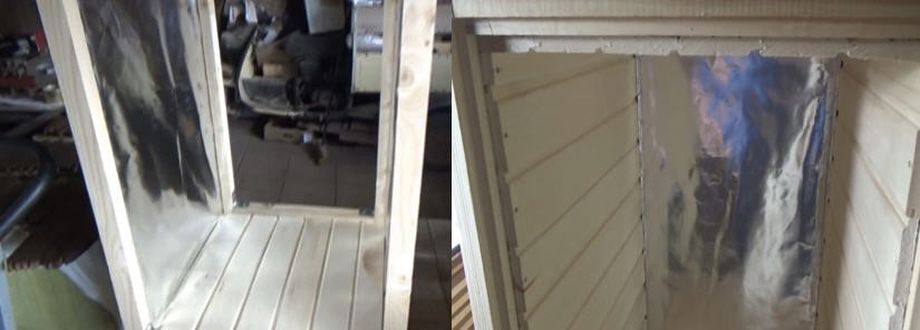

Внутри на все стенки прибиваем фольгу, после зашиваем вагонкой.

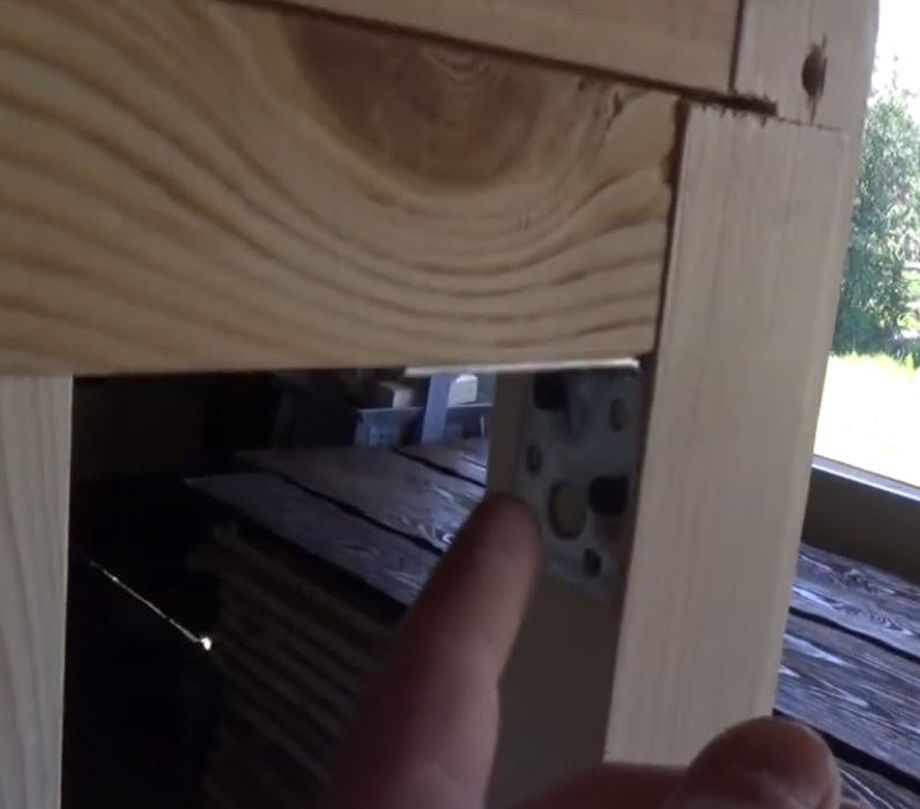

Чтобы прибить фольгу на заднюю стенку, дополнительно прикручиваем к ней бруски.

Дверку обиваем фольгой, внутрь кладём утеплитель, затем обшиваем вагонкой с двух сторон.

В качестве ручек можно использовать оконную фурнитуру.

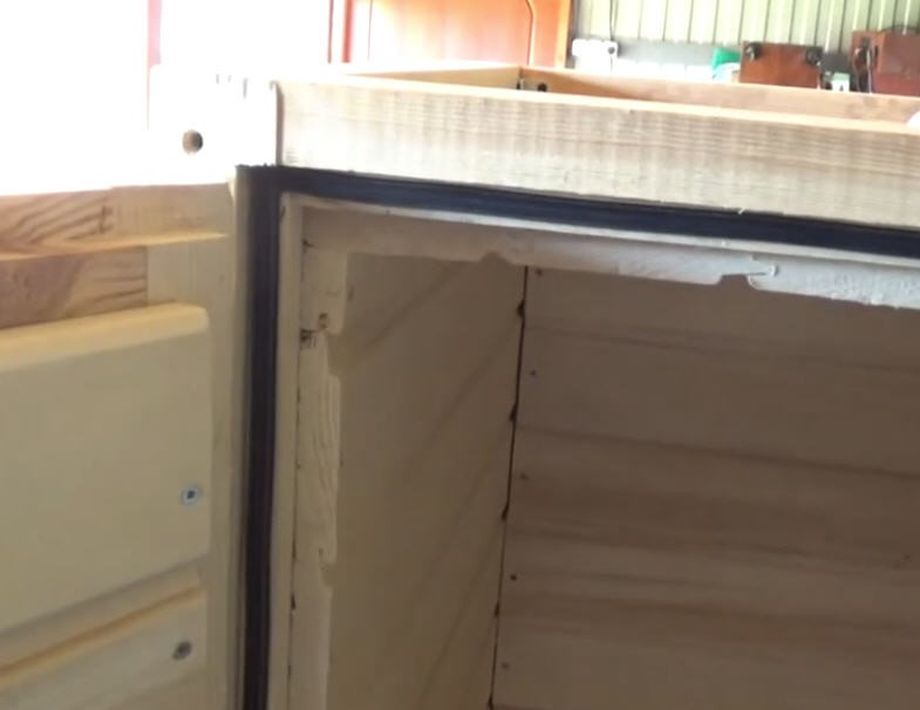

Проём дверки герметизируем резиновым уплотнителем.

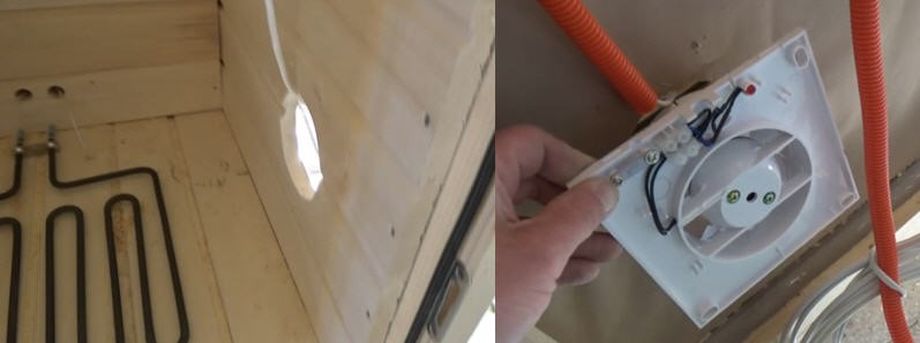

Внизу шкафа сверлим два отверстия для подключения тэна.

В боковой стене отмечаем отверстие под вентилятор (диаметр 100 мм) и выпиливаем его лобзиком.

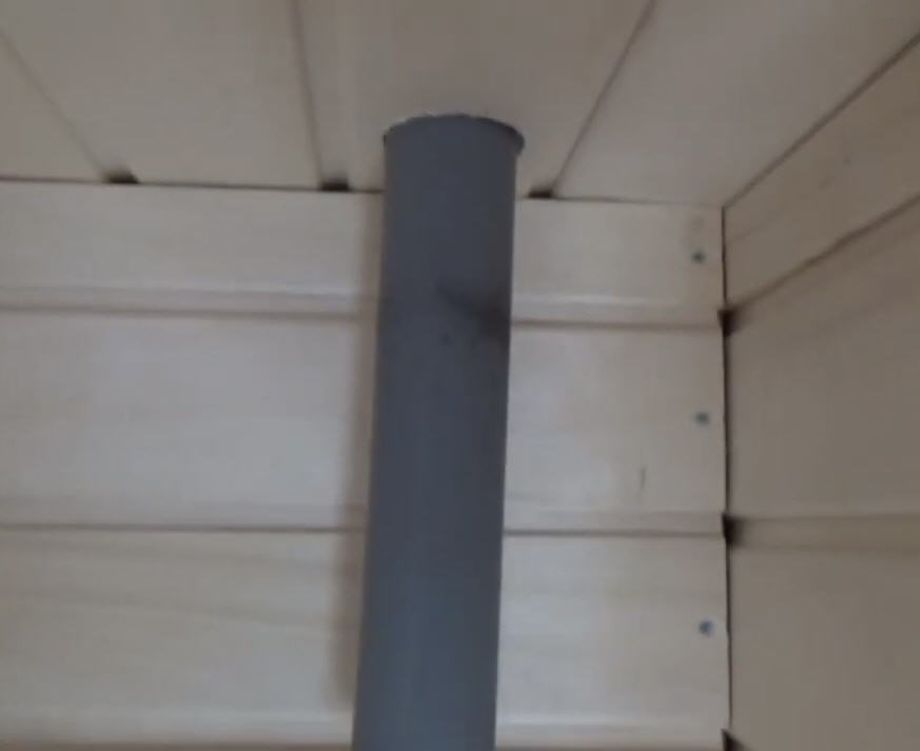

Сверху сверлим отверстие диаметром 50 мм под трубу для вытяжки.

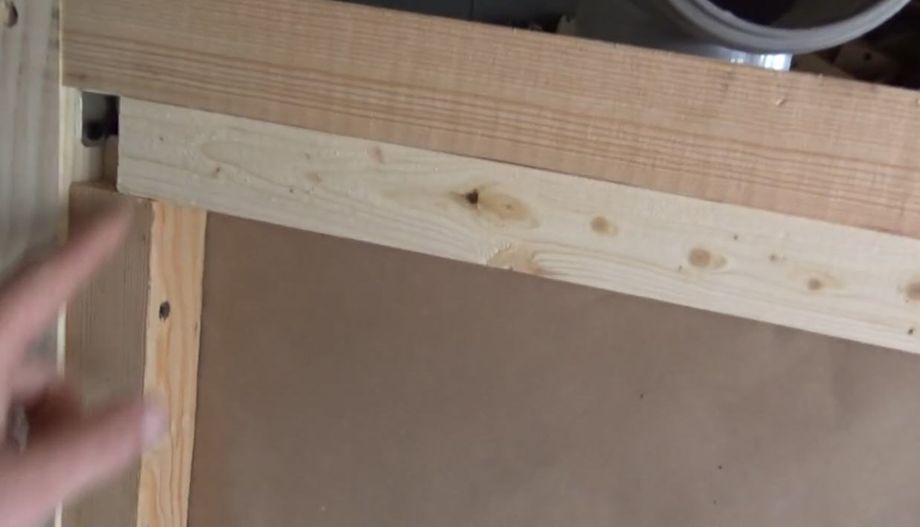

Снаружи утепляем минватой (на толщину бруса), крепим гидробарьер и забиваем вагонкой.

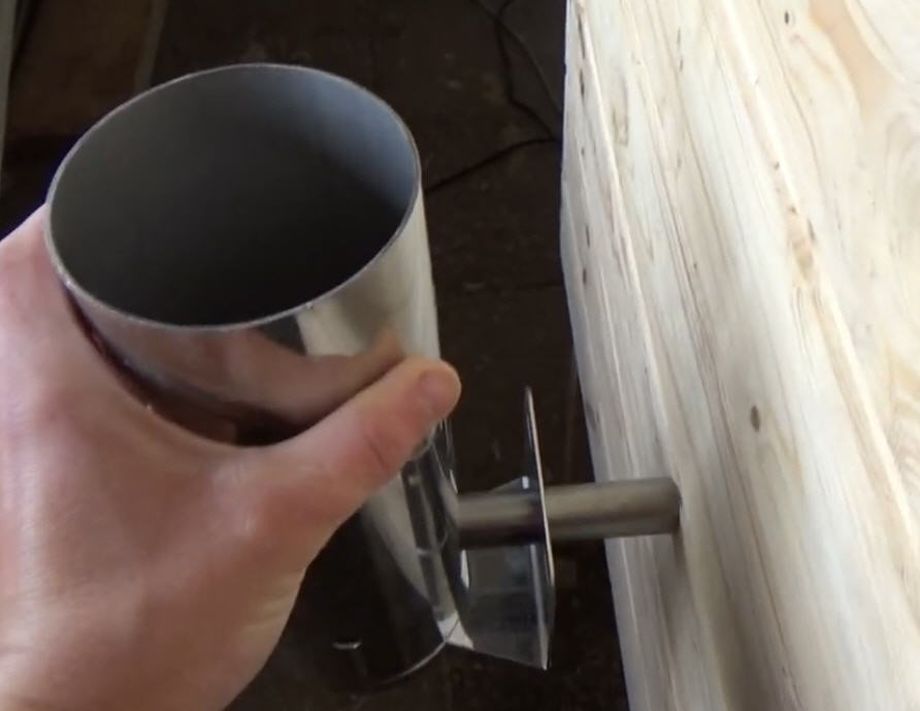

На противоположной вентилятору стенке отмечаем отверстие для дымогенератора.

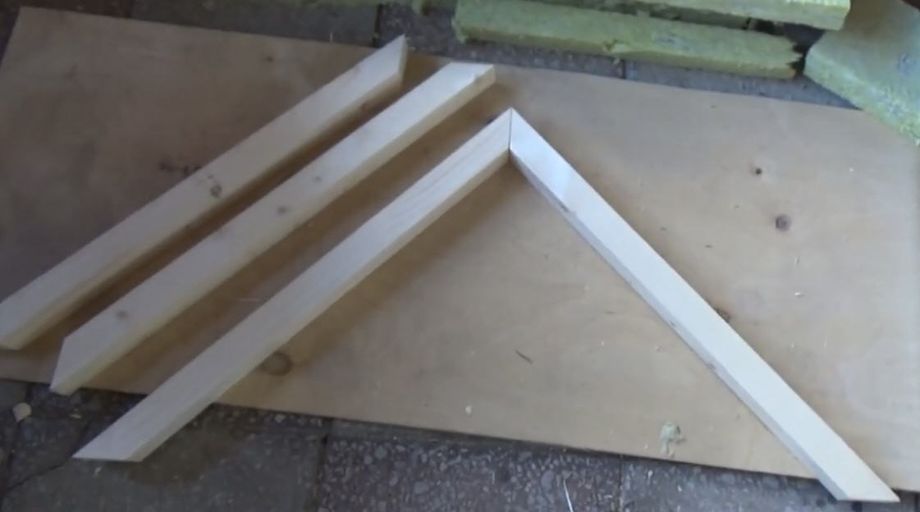

Делаем заготовку для крыши: четыре бруска, запиленных под 45 градусов. Длина каждого — 65 см.

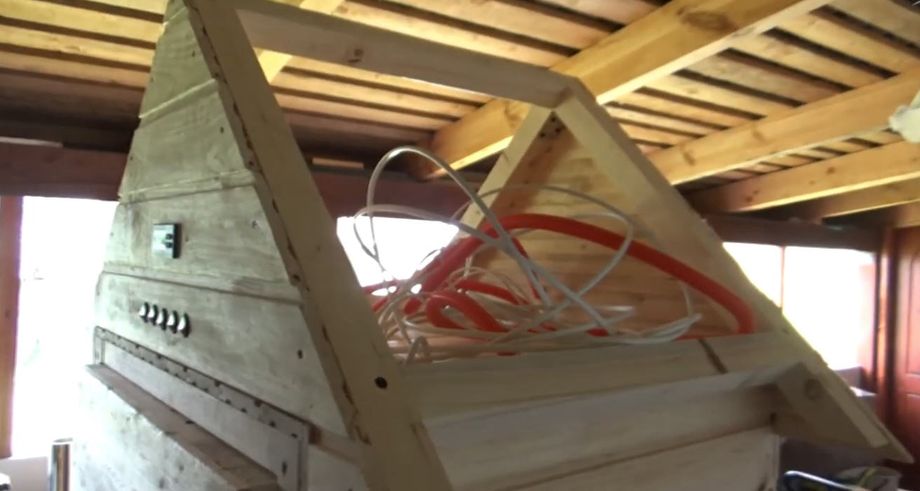

Из брусков-заготовок собираем крышу

Собираем крышу на уголки и зашиваем фронтоны вагонкой.

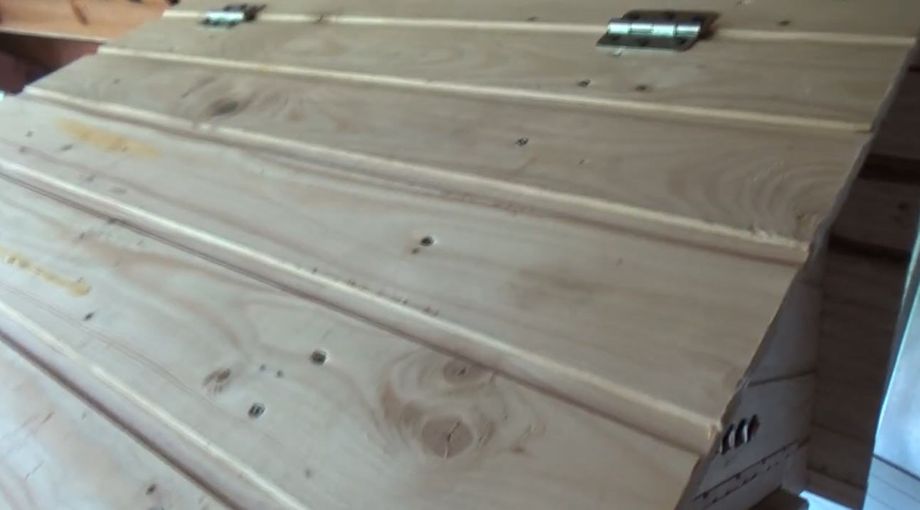

Сверху также бьём вагонку, одну сторону можно сделать открывающейся.

Результат:

Готовая коптильня из вагонки

Какие проблемы могут возникнуть при изготовлении?

Бывают ситуации, когда во время копчения рыба или мясо начинают прилипать к решёткам, а решение подобной проблемы занимает некоторое время.

Фото 4. Готовая коптильня с гидрозатвором в разобранном виде: металлический ящик, две решётки, поддон для сбора жира.

Этой неприятности можно избежать, если на этапе сборки воспользоваться для изготовления решёток именно проволокой из нержавеющей стали.

Если сборка была произведена некачественно, возникает проблема, при которой тлеющее в коптильной камере топливо начинает гореть. Это означает, что герметичность нарушена и воздух имеет доступ внутрь корпуса. В такой ситуации проверяют весь агрегат и заделывают ненужные отверстия при помощи сварки.

Иногда вода из гидрозатвора испаряется слишком быстро. Это происходит, если упомянутый элемент приварен изнутри корпуса. Чтобы этого избежать, гидрозатвор размещают снаружи металлического ящика. Если всё сделать правильно, необходимость часто доливать новую воду в жёлоб отпадает.

Инструкция по эксплуатации

Самодельная коптильня с гидрозамком подходит для использования на природе, в загородном доме, на кухне обычной квартиры. Если копчение будет происходит в закрытом помещении, нельзя допускать сквозняка. На открытом воздухе нужно стараться поставить коптильню там, где меньше ветра, вблизи кирпичных или бетонных стен.

Для приготовления копченых продуктов в таком приборе необходимо выполнить следующие действия:

1. На дно аппарата насыпьте опилки или веточки плодовых, лиственных растений. Нежелательно для этой цели использовать березовые и дубовые породы деревьев. Хвойные также не годятся, они содержат смолы, отчего копченость приобретает горьковатый привкус.
2. Сверху топлива установите съемное днище.
3. На нижнюю решетку положите предварительно подготовленные продукты (рыбу, мясо, сало). В том случае, если продукт состоит из больших кусков, используйте верхнюю решетку.
4. Налейте в затвор простой воды примерно на половину уровня глубины желоба, закройте крышкой. Поставьте на газ, подсоедините шланг и отведите дым. Для приготовления рыбы понадобится около 25-35 минут, мяса – 50-60 минут.

Изготовление коптильни с гидрозамкомтребует определенных навыков и временных затрат, поскольку все делается своими руками. Сделав такой агрегат самостоятельно, вы сможете готовить отличные копчености. При использовании качественных материалов и правильной эксплуатации самодельная коптильня будет служить исправно и радовать своей работой долгие годы.

Тестирование установки

Когда вы проверили, что работы выполнены по плану, четко и внимательно, необходимо протестировать аппарат. Засыпьте любые опилки или щепу в емкость (ольха, дуб, ясень, береза или осина), установите сверху решетку и выложите на нее подготовленные овощи (можно маринованное мясо или рыбу, но они приготовятся не так быстро). Крышка или дверь прибора фиксируется в закрытом положении (если вы выбрали в качестве корпуса старый холодильник, нужен крючок: без утеплителя двери не на чем плотно держаться). Включайте в сеть. Первый раз не оставляйте прибор без внимания, чтобы проследить за тем, как идет работа и нет ли потенциально опасных ошибок.

Как построить компактную коптильню

Для сборки домашней коптильни, которую можно разместить на стандартной газовой плите, необходимы:

• нержавеющий стальной лист толщиной 1,8-2 мм в количестве приблизительно 1,5 м2;
• нержавеющая проволока 0,3-0,5 мм — около 10 м;
• труба нержавеющая 0,25 мм-40 см;
• П образный профиль из нержавеющей стали 3х3 см — 2 м;
• нержавеющий лист толщиной 1-1,5 мм — 0,2 м2;
• сварочный аппарат (инвертор);
• болгарка;
• дрель;
• рулетка.

Количество материала рассчитано для конструкции 600х300х300 мм и его нужно подкорректировать, в зависимости от размеров коптильни, которую вы строите.

Корпус домашней коптильни

Корпус представляет собой обычный прямоугольный ящик из листовой стали с приваренными сбоку ручками. Наиболее трудоемкой частью корпуса коптильни является гидрозатвор — горизонтальная канавка по всему периметру верхней кромки ящика. Она выполняется из П образного профиля открытой частью вверх. Канавка не должна иметь перегородок и представлять собой прямоугольную замкнутую конструкцию.

Желоб с водой предотвращает распространение запаха

Приваривать ее снаружи корпуса или изнутри — решать вам. Но наружное расположение гидрозатвора более оправдано — меньше воды испаряется при нагревании внутреннего объема в режиме горячего копчения и реже требуется ее доливать. Хотя горячее копчение в домашних условиях длится на газовой плите не дольше 40-50 минут, вода может испариться и дым проникнет в комнату. Это не опасно, но закоптить кроме мяса еще и кухню нежелательно.

Крышка с дымоходом и термометром

Для мобильной домашней коптильни крышку тоже следует делать очень аккуратно. Она не только закрывает коптильню, но и является функциональной частью гидрозатвора. Размера крышки должны соответствовать центральной линии канавки. Перпендикулярно к плоскости крышки по всему ее периметру приваривается металлическая полоска шириной 2-3 см. Она направлена вниз и при закрывании заходит внутрь канавки гидрозатвора. Не обязательно, чтобы она касалась ее дна — результативность работы гидрозатвора от этого зависит мало.

В крышке просверливается отверстие и в него вваривается трубка таким образом, чтобы нижняя часть выступала за плоскость крышки не более, чем на 1 см, а верхняя поднималась над ней на 5-10 см. Верхний срез желательно закруглить на точильном станке, чтобы легче было надеть пластиковый или резиновый шланг для отвода дыма из кухни.

Неплохо предусмотреть в крышке и отверстие под штыревой термометр, с помощью которого можно измерять температуру горячего или холодного копчения в объеме коптильни на расстоянии несколько сантиметров от крышки. Разные режимы копчения происходят при различной температуре, контролировать которую без термометра затруднительно даже на газовой плите.

Поддон и решетки

Нижняя часть коптильни оборудуется поддоном для сбора стекающего жира при горячем копчении. Для холодного копчения поддон не обязателен. Он представляет собой обычный противень, размером несколько меньше внутренней части корпуса

Важно, чтобы его можно было легко вынуть после копчения, не наклоняя. Иногда горячего жира образуется столько, что он может пролиться на днище

Это потребует несколько лишних минут для очистки домашней коптильни.

Рекомендуем: Коптильня из куска трубы — советы по изготовлению

К нижней части съемного днища привариваются ножки высотой 8-10 см, а к верхней — две ручки-скобы для удобного вынимания поддона.

Решетка для продуктов и поддон для жира

Как вариант можно использовать другой способ изготовления ножек и скоб — просверлить в поддоне четыре отверстия, из проволоки 0,3 см или нержавеющего электрода изогнуть П образную скобу и вставить ее в отверстия. Нижняя часть скобы, выступающая на 5-8 см выполняет роль опор, верхняя — ручек. Закрепить скобы можно как сваркой, так и гайками, нарезав предварительно на проволоке резьбу с помощью плашки.

Решетки для размещения на них заготовок для копчения свариваются из проволоки. Размеры ячейки — 8 х 4 см. Для их установки можно приварить к внутренней части корпуса полки из уголка или полосы. Расстояние между полками — 6-8 см, от съемного поддона — 5 см, от верхней кромки — 8 см. Вместо полок можно просто просверлить отверстия в боковых стенках и вставить в них два сквозных штыря, на которые и поместить решетки.

Часто используется вариант коптильни без решеток. Для подвешивания заготовок используются крючки, навешиваемые на сквозные штыри.

Любой вариант можно реализовать в условиях домашней мастерской.

Виды коптилен с гидрозатвором

Такие аппараты есть различных видов, для разных потребностей хозяев и членов их семей.

Коптильня с гидрозатвором для горячего копчения из нержавеющей стали

Самый распространённы материал для изготовления таких установок — листовая нержавеющая сталь. Коптильни из нержавейки имеют привлекательный внешний вид, легко моются и не ржавеют от остатков влаги после мытья. Такие устройства можно сделать своими руками или приобрести готовую.

Коптильня с гидрозатвором для горячего копчения из нержавеющей стали

Одна из распространённых моделей — это Коптильня Ольховый дым «Профи» ТМ МИР ОГНЯ. Эти устройства выпускаются разного размера с различным количеством решёток. Кроме них в комплекте идёт чехол для переноски, пакетик со щепой и пошаговая инструкция по приготовлению копчёностей.

Коптильня Ольховый Дым Профи

Коптильня двухъярусная с водяным затвором

Для увеличения количества продуктов, которые можно обработать за одну закладку, целесообразно увеличить высоту корпуса. Это позволяет установить бОльшее количество решёток с продуктами или увеличить между ними расстояние и поместить внутрь более крупные куски мяса или коптить рыбу и колбасу в подвешенном состоянии.

Двухъярусная коптильня с гидрозатвором

Вертикальная коптильня с гидрозатвором

Дальнейшее увеличение производительности происходит за счёт установки бОльшего числа решёток и увеличения высоты корпуса. Поэтому вертикальные коптильни могут достигать в высоту 1 метра с 4-5 ярусами продуктов.

Вертикальная коптильня с гидрозатвором

Коптильня с гидрозатвором и термометром

Развитием идеи коптильни с водяным затвором является аппарат со встроенным термометром. Этот аксессуар позволяет контролировать температуру при работе и поддерживать необходимые параметры копчения.

Коптильня с гидрозатвором и термометром
