Монтаж оконных блоков из пвх по гост 30971 (пластиковых)

Способы закрепления рамы

Перед тем как установить пластиковое окно своими руками немаловажным моментом является и выбор метода крепления, что будет использоваться в дальнейшем. Фиксацию оконного профиля можно осуществить посредством анкеров или монтажных пластин. Оба варианта обладают собственными сильными и слабыми сторонами, ввиду чего прежде чем отдавать окончательное предпочтение нужно не только ознакомиться с ними более подробно, но и учитывать некоторые особенности помещения.

Первоначально необходимо обращать внимание на материал, из которого состоит стена. Если предстоит поставить окно в кирпичном или панельном доме, то кардинальных преимуществ или недостатков использования того или иного типа крепления почти нет

Когда же возникает потребность производить установку в здании, сооруженном из пеноблоков или газобетона, то более предпочтительным вариантом является закрепление при помощи монтажных пластин.

Особенности монтажа с применением анкерных болтов

Анкера в качестве крепежей в основном используются при монтаже крупногабаритных оконных конструкций, а также тех, что имеют огромный вес. При таком способе фиксации окно устойчиво сопротивляется множеству ударных нагрузок, что возникают, к примеру, в ходе эксплуатации окон с наличием створок, открытие которых можно осуществлять в два разных положения. Кроме этого проходящие насквозь через раму анкерные болты предоставляет возможность выполнить более точное регулирование вертикалей и горизонталей устанавливаемой оконной конструкции. При соблюдении всех правил такое крепление обладает большей прочностью, гарантируя отсутствие вибраций, что могут возникать при сильных порывах ветра. Еще одной положительной стороной является минимальный риск проседания установленной оконной конструкции в ходе дальнейшей эксплуатации.

Существенный недостаток при их использовании заключается в том, что ввиду сквозного просверливания возникает огромная вероятность разгерметизации камер нового окна. Учитывая это, может произойти нарушение баланса температуры внутри них. Второй недостаток фиксации рамы посредством анкеров заключается в необходимости соблюдать предельную точность и избегать даже мелких недочетов при проделывании отверстий в профиле, поскольку в ином случае в результате их некорректного сверления может произойти образование зазоров, неполное закрытие оконных створок и другие отрицательные последствия.

Особенности закрепления пластиковых окон при помощи монтажных пластин

Этот способ является более простым, благодаря чему им может без сложностей воспользоваться даже человек, что впервые столкнулся с такой задачей. При закреплении пластикового окна посредством монтажных пластин удается наверняка избежать разгерметизации стеклопакетов, а также сохранить существенное количество своего времени. Монтажные пластины являются подходящим вариантом для оконных конструкций с глухими стеклопакетами и небольшими габаритами. В конечном счете, внешний вид окна не испортится, поскольку в дальнейшем будет осуществляться отделка откосов, которая позволит полноценно замаскировать их наличие.

Недостаток тоже имеется и заключается в возможном некотором дрожании, которое способно возникать из-за недостаточно плотного прилегания скрепляемых компонентов между собой, поскольку фиксация монтажных пластин производится к профилю, а не как при применении анкеров, когда в нем проделываются сквозные отверстия.

Обратите внимание! Для крепления монтажных пластин в проеме из бетона или кирпича рекомендуется сделать мелкие углубления, благодаря чему удастся избежать потребности в нанесении лишнего выравнивающего слоя перед созданием внутренних откосов.

Крайне часто при установке специалисты сочетают оба вида крепежей. Фиксация с использованием анкеров производится в стены через боковые элементы рамы и профиль окна, а сверху для закрепления задействуют исключительно монтажные пластины. Если установка пластикового окна совершается в деревянной бане, то второй вид креплений применяется в редких случаях, поскольку может произойти их расшатывание. В некоторых ситуациях вместо анкеров используются оцинкованные саморезы.

Классификация

Все пластины, представленные в широкой продаже, подразделяются на 3 базовых типа, каждый из которых имеет конструктивные и функциональные различия:

• Поворотные. Представляют собой составную конструкцию из двух стальных элементов, соединённых между собой методом обжима с формированием шарнира.

  Детали могут поворачиваться в одной плоскости.

  Одна из частей пластины фиксируется к раме, а вторая может перемещаться, что обеспечивает степень свободы и возможность люфта при монтаже.

  Поворотные пластины используются для каменных стен из кирпича или пеноблоков, так как подвижка окна препятствует расслаиванию и потере прочности части конструктивного элемента.

• Неповоротные. Самые простые и недорогие изделия, представляют собой стандартную стальную перфорированную пластину. При фиксации элемента к стене и пластиковому профилю, образуется жёсткая заделка, что обеспечивает статическое положение окна в проёме.
• Для фиксации к деревянным окнам. Представляет собой одну из разновидностей неповоротных пластин. Отличие данного крепёжного элемента заключается в фиксации к деревянной раме с помощью заострённых ершей, которые удерживают стальную деталь при помощи силы трения.

Перечисленные ниже типы пластин могут различаться по длине, толщине, массе, наличию, количеству и диаметру отверстий для устройства саморезов.

Поворотные

Составные поворотные элементы позволяют добиться следующего результата при монтаже стеклопакета:

• Подвижка оконной конструкции при монтаже, что обеспечивает более точное позиционирование окна в теле проёма при фиксации и запенивании.
• Возможность сдвижки места крепления рамы, при наличии шва или других трудностей при фиксации пластины к наружной стене.
• Компенсация подвижек от температурных перепадов при эксплуатации окна.

Поворотная пластина почти никогда не подвергается деформациям с потерей структуры и локальным смятием ребра жёсткости при приложении внешнего усилия.

Неповоротные

Самые простые выносные элементы для крепления оконной рамы к торцам проёма в каменной, кирпичной или деревянной стене. К неповоротным элементам предъявляется ряд технологических и конструктивных требований:

• Наличие выгибов и рёбер жёсткости, обеспечивающих повышенную жёсткость элементов, что предотвращает развитие пластических деформаций под нагрузкой.
• Несколько отверстий разного диаметра для саморезов с различными габаритами.
• Наличие продолговатых элементов перфорации для возможности люфта пластины перед фиксацией в статическом положении, что обеспечивает универсальность её применения.

Основы

При расклинивании в зависимости от вида открывания устанавливаются опорные и дистанционные подкладки между краем стекла и рамой.

Сначала устанавливаются две подкладки на нижней стороне рамы справа и слева с достаточным расстоянием до угла. Они устанавливаются сначала под наклоном, чтобы стекло могло было быть надежно установлено на них. Затем оно устанавливается в раму внизу по легким наклоном и аккуратно опрокидывается в раму. При этом необходимо контролировать, чтобы край стекла не касался рамы, чтобы избежать повреждений. С помощью монтажной лопатки из дерева или пластика стекло приподнимается и устанавливаются подкладки между краем стекла и основанием фальца.

При этом устанавливаются сначала опорные, а затем дистанционные подкладки в соответствии с видом открывания. Если использовались вспомогательные подкладки, их необходимо удалить.

Важно! Подкладки остекления должны устанавливаться всегда ровно и параллельно кромке стекла. При этом все кромки стекла должны стоять на подкладке

Таким образом вес стекла оптимально переносится по всей длине и ширине подкладки. Так не допускается касательное напряжение соединения края и перегрузка края стекла.

Важно! Подкладки остекления должны быть зафиксированы, они не могут изменить свое положение в установленном состоянии. При этом необходимо учитывать, что все используемые средства фиксации должны быть совместимы длительно со всеми материалами, с которыми они контактируют

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Процесс крепления окна на пластины

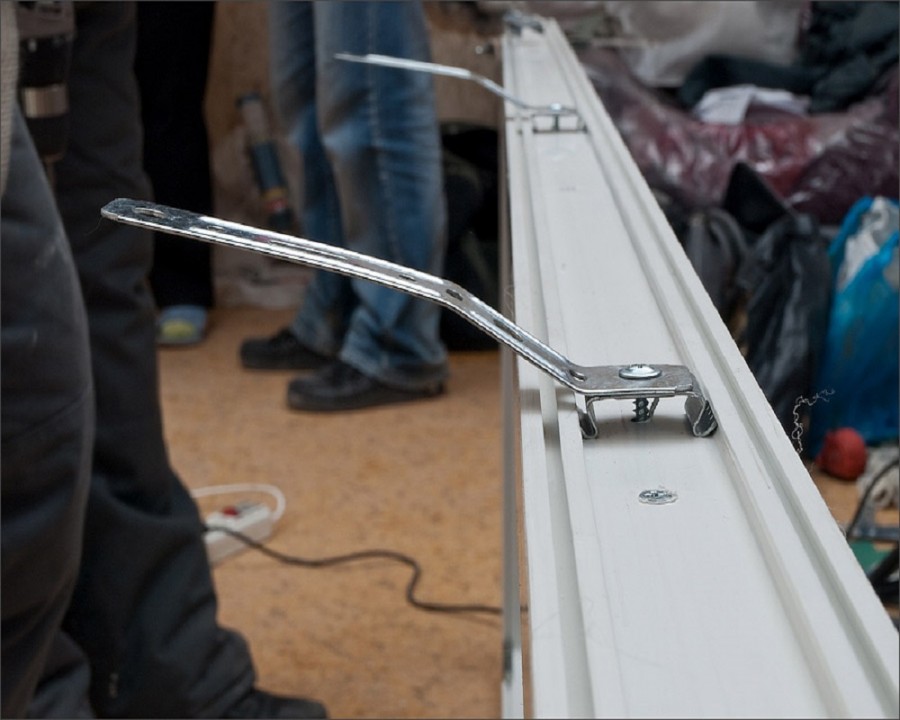

Первым делом производят крепление анкерных пластин с шагом не больше 1 метра. Чтобы рама сохраняла устойчивое положение, элементы крепления относительно углов рамы должны располагаться на расстоянии не больше 25 см.

Расстояние от пластин до углов должно быть не менее 25 см

Важно помнить, что расстояние от границы оконной конструкции до проема должно быть не меньше 2 см. В случае когда это условие не соблюдается, в поверхности проема необходимо сделать углубления для размещения крепежей

Для этого пластины устанавливают на раме, затем ее устанавливают в проем.

На поверхности стены при помощи карандаша или мелка отмечают будущее расположение креплений. Затем раму вынимают и на месте отметок при помощи долота изготавливают углубление, в которое должна войти и плотно зафиксироваться пластина. Это позволит впоследствии эффективно замаскировать пластины при чистовой отделке откосов.

На следующем этапе в проем помещают оконную конструкцию и производят выравнивание ее положения при помощи деревянных брусков, заготовленных заранее. Их толщина не должна превышать 3 см и их установка происходит только по горизонтали, при этом происходит вертикальное выравнивание, которое контролируется при помощи уровня.

Выравнивание по вертикали производят по уровню

Когда положение рамы выровнено, можно приступать к закреплению пластин при помощи дюбелей 6*40 при бетонном основании или саморезами в иных случаях.

Зазоры заделывают с помощью монтажной пены

Чтобы избежать перекоса рамы, пластины закрепляют по порядку. Сначала производят фиксацию левого нижнего угла, затем правого, осуществляя контроль при помощи уровня. Верхние пластины закрепляют в последнюю очередь. На завершающем этапе производится заделка швов при помощи монтажной пены.

Анкерная пластина для окон

Анкерные пластины для окон востребованы при монтаже пластиковых и алюминиевых рам. Изделия жестко фиксируют конструкцию, притягиваются оконными винтами и саморезами. Толщина типового крепления составляет 1-2 мм.

При подборе пластин учитываются габариты рамы, количество поворотных и глухих створок, требования технических нормативов. Крепления монтируются специалистами, качество работ проверяется визуально.

Посредством анкерных пластин для крепления окон устанавливаются балконные блоки, содержащие оконную и дверную коробку. Соединительные элементы изготавливаются согласно ТУ. Продукция проверяется сотрудниками ОТК.

Установка пластиковых окон

Руководство от замеров до монтажных работ

Вряд ли найдется сегодня человек, который будет приводить доводы, касающиеся оспаривания преимуществах евро окон имеющих  стеклопакет по сравнению  со старыми деревянными окнами. Если в доме установлены пластиковые окна, то они способны обеспечить надежную теплозащиту и полную герметичность. В данном повествовании мы поговорим о действиях предшествующих  замене старых окон на пластиковые системы.

При этом весьма логично, что многие хотят сэкономить в монтажном процессе и осуществить весь комплекс работ самостоятельно без привлечения специалистов. При сложности конструктива ПВХ окон их монтаж наличия оборудования и специализированного образования не требует. Для установки ПВХ окон, достаточно изучить  ГОСТ 23166-99 по данному вопросу и взять в расчет  ряд нюансов, которые впоследствии способны обеспечить  долгосрочную эксплуатацию. Далее мы рассмотрим алгоритм установки пластикового окна  своими руками.

Установка окон не возможна без точных замеров

Основные принципы установки

Сейчас существует 2 способа монтажа окон, которые различаются между собой типом крепежного узла и способом фиксации рамы к оконному проему. Это монтаж с распакечиванием и без него. Для самостоятельной установки окна разумнее выбрать 2-ой вариант, так как он проще, не требует наличия специальных навыков, а работы не занимают много времени. Кроме того, он помогает избежать ошибок во время установки и позволяет достаточно легко настроить всю фурнитуру.

Монтаж без распакечивания не подразумевает снятие штапика и демонтаж стеклопакета из рамы. Саму же конструкцию крепят на анкерные пластины. Принцип формирования такого крепежа показан на рис. 1.

Перед установкой нового окна необходимо правильно выбрать сами пластины. Они бывают 2-х видов: универсальные и разработанные для конкретной модели. То есть в них учитываются требования определенной профильной системы. Как правило, такие анкерные пластины идут в комплекте к сложным, нестандартным конструкциям.

Рисунок 2. Схема расположения анкерных пластин при монтаже.

Специализированные крепежные элементы отличаются от универсальных тем, что они снабжены ушками. Эти элементы устанавливаются в паз профиля рамы и фиксируются саморезами. Универсальные же пластины специальных ушек не имеют. Их просто закрепляют с помощью болтов.

Для монтажа оконных конструкций специалисты рекомендуют выбирать болты типа 4,5*25. Их тело обязательно должно быть снабжено буром по металлу. Поскольку саморез крепится в армированной конструкции, то другой тип крепления может не встать или зафиксирует пластину не слишком надежно.

Правила монтажа окон

Как правило, на окно стандартного типа рекомендуют установить 5 анкерных пластин. Их расположение показано на рис. 2.

Центральная пластина фиксируется точно посередине рамы, а боковые – примерно на расстоянии 20-25 см от края конструкции.

Как уже было сказано выше, способ монтажа пластикового окна без распакечивания не требует снятия штапика и самого стеклопакета. Это становится возможным благодаря тому, что рама фиксируется с помощью анкерных пластин на внешнюю сторону оконного проема. В противном случае приходится формировать сквозной крепеж.

Рисунок 3. Схема установки отлива.

Но нужно помнить, что крупногабаритные конструкции (площадью более 4 м 2 ) устанавливать с помощью пластин не стоит. Ведь такое крепление может не выдержать веса окна. В данном случае разумнее воспользоваться анкерными дюбелями. Для пластиковых стеклопакетов небольшого или среднего размера пластины станут наиболее рациональным способом крепления.

С помощью дюбелей крепят не только большие окна, но и двери. Профессионалы считают, что такой способ монтажа наиболее надежный. Но он имеет ряд существенных недостатков:

1. Монтаж с распакечиваением сложен даже для специалистов. Нередко при таком способе установки стеклопакет разбивается или на нем образуются трещины.
2. Установку на анкерные болты практически невозможно провести в одиночку.
3. Работа с таким крепежом требует наличия опыта и специальных навыков.
4. Работа требует больше усилий и времени.

Если вы предпочитаете такой вариант установки, то вам необходимо приобрести дюбели размером 10*132 мм. Кроме того, для монтажа анкеров требуется мощный перфоратор. Некоторые современные магазины, продающие технику для строительства и ремонта, предоставляют услугу аренды. Поэтому не обязательно покупать дорогостоящий аппарат. Но проще установить окно на пластины.

Устройство монтажного шва

Монтажный шов состоит из трёх слоёв:

1. Наружный слой, состоящий из ПСУЛ ленты, которая не пропускает дождевую воду в центральный слой, но в тоже время не препятствует выходу пара.
2. Центральный слой, выполняемый из полиуретановой пены, обеспечивающий необходимую теплоизоляцию.
3. Внутренний слой, выполняемый из пароизоляционной ленты или мастики, препятствующий попаданию в центральный слой водяных паров со стороны помещения.

Как располагать эти три слоя в разных ситуациях, давным-давно придумано и отображено в ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия», приложение «А» (примеры конструктивных решений).

Первый, наружный слой в виде ПСУЛ выполняется на этапе подготовке рамы пластикового окна к установке. Ленту следует приклеить самоклеющейся стороной по краю четверти в проёме (кроме нижней части), либо на раму.

Второй, центральный слой монтажного шва формируется из полиуретановой пены, при помощи специального пистолета для монтажной пены.

При заполнении пеной монтажного зазора следует учитывать некоторые правила:

• монтажная пена выбирается с учётом температурных условий во время монтажа;
• перед запениванием проём следует увлажнить водой или грунтовкой, но только не при минусовой температуре;
• заполнение монтажного шва должно быть сплошным, без пустот, разрывов, щелей и переливов;
• не допускается выход излишков пены за внутреннюю плоскость профиля коробки;
• не допускается срезание излишков пенного утеплителя с наружной стороны;
• срезка излишков пенного утеплителя с внутренней стороны допускается только при условии устройства сплошного пароизоляционного слоя;
• если ширина монтажного зазора превышает допустимые размеры, заполнение выполняется послойно, следующий слой наносится после полимеризации предыдущего;
• для уменьшения расхода монтажной пены, в случаях большой глубины ниши от старой коробки, в монтажный зазор допускается вводить плитный теплоизоляционный материал, который приклеивается к поверхности стены.

Третий, внутренний слой монтажного шва выполняется из пароизоляционных ленточных материалов. Пароизоляционная лента наклеивается по поверхностям коробки и проёма со всех сторон с припуском для нахлестки в местах угловых соединений. Места примыкания должны быть плотными, без складок и вздутий.

Технология установки на пластины

Инструкция по монтажу оконных конструкций предполагает работу по такой схеме:

Иллюстрация	Этап работы
	Подготовка конструкции. Распаковываем раму, снимаем створки с петель, устанавливаем соединительные и расширительные профили. На раму наклеиваем монтажные ленты: изнутри пароизоляционные, снаружи паропроницаемые.
	Установка пластин. В выбранных местах устанавливаем пластины, защелкивая их крепления в пазах профиля. Пластины отгибаем под углом таким образом, чтобы при установке рамы в проем они прижимались к откосам.
	Фиксация пластин. Каждую пластину закрепляем саморезом с буром. Закручивая его через пластиковый профиль в металлический армир.
	Сверление под крепеж. Устанавливаем раму в проем и выравниваем в трех плоскостях, используя монтажные клинья. Корректируем положение монтажных пластин, плотно прижимая их к краям проема. Через отверстия буром просверливаем гнезда для крепежа. Глубина гнезда должна быть минимум на 10 мм больше длины используемого дюбеля.
	Фиксация конструкции. В отверстия забиваем пластиковые дюбели, прижимая пластину к основанию. Каждый дюбель фиксируем стопорным шурупом.

После завершения монтажа нам остается заполнить монтажный шов и заделать откосы

Работая по такой схеме, мы получаем возможность достаточно быстро зафиксировать раму, не нарушая ее целостности и не извлекая стеклопакет. Сам же крепеж впоследствии будет замаскирован отделкой оконных откосов.

Как установить подоконник

Обычные подоконники имеют стандартные размеры, поэтому для начала его нужно будет обрезать при помощи болгарки, лобзика или пилы.

Потом придвиньте его к подставочному профилю, выставьте по уровню и подложите бруски из дерева так, чтобы они не заходили в стену, и возьмите их суперклеем.

Так, подоконник выставлен по уровню в двух направлениях и не проседает, что проверяется простым надавливанием. Можно его установить при небольшом уклоне порядка трёх градусов, чтобы конденсат с окна не стекал под низ.

Запеньте полость под подоконником монтажной пеной и поставьте сверху что-то тяжёлое примерно на день, чтобы пена его не выгибала. На следующий день её остатки следует удалить при помощи канцелярского ножа.

Если после установки на подоконнике остаётся щель между верхом и рамой, её заполняют силиконом и снимают его остатки ветошью, но лучшее её образования не допускать. Для этого прикрутите к профилю под окном оцинкованные пластинки, чтобы подоконник прилегал максимально плотно.

Возможно ли установить окна из пластика в деревянном доме

Конечно же, установить пластиковые окна в деревянном загородном доме можно, но при этом нужно учитывать технологии возведения деревянного дома, если вы планируете оснащать деревянный дом такими окнами на этапе его строительства.

Дело в том, что когда дерево усаживается, такое окно может сильно пострадать, поскольку деревянные дома в большинстве случаев сооружаются не из просушенного дерева, а просушить его не получаются.

Чтобы установить окно без проблем в деревянном доме, следует подождать несколько лет, чтобы дом усел, и дерево приобрело окончательные размеры.

Однако за рубежом, где технологии по строению деревянных домов давно шагнули вперёд, таких проблем не существует. Так, например, при деревянном домостроении во многих странах применяется каркасно-щитовая технология, при которой пластиковые конструкции не деформируются при воздействии дерева.

Однако нельзя полагать, что устанавливать пластиковые оконные конструкции в деревянных домах можно лишь спустя несколько лет после их постройки. Например, при установке окон сделайте по контуру стеклопакета зазор на 10 процентов от вертикального размера оконной конструкции.

Также можно сделать окосячку в виде деревянного чернового короба. Его ставят в оконный проём с целью предотвратить просадку дома. Окно в окружении окосячки надёжно защищено от давления и остаётся целым.

Пластиковое окно закрепляют в коробе анкерными пластинами, также они не должны быть прикреплены к срубу из бревна, иначе окосячка не поможет.

Как правильно крепить пластиковые окна

Кирпичный дом считается одним из наиболее теплых и надежных. К сожалению, крепить пластиковые окна в подобные дома достаточно сложно. Обусловлено это тем, что при использовании рамного дюбеля, необходимо делать нужные отверстия исключительно по месту, а не заранее. Иначе это чревато тем, что анкер попадет не в раствор, который строители кладут между кирпичами.

Рамный дюбель должен заходить в кирпич не менее чем на шесть – десять сантиметров. В случае, если материал пустотелый, может подойти двести второй анкер.

К сожалению, иногда строительные компании грешат тем, что используют цельный кирпич не надлежащего качества. В таком случае крепление пластины непрофессионалами будет достаточно проблематично. Если хочется выбрать самые надежные крепления, можно ознакомиться с каталогом оцинкованных крепежей.
