Как правильно залудить жало паяльника

Еще более доступный вариант восстановления

При помощи пайки можно удалить слой нагара. Делаем небольшую ванну из припоя. Потребуется пруток припоя и флюс. Желательно активированный (например, ЛТИ – 120). Можно даже обычную спиртоканифоль. Это в случае «легкого» нагара, небольшой величины.

Теперь разделяем пруток припоя на небольшие кусочки и чуть-чуть поливаем канифолью или флюсом (даже если у вас припой с содержанием канифоли, этого мало для данного случая).

И начинаем купать жало в припое. Если припой не плавится, то нужно повысить температуру.

Обмазываем жало в припое из стороны в сторону, не вытаскиваем наружу, чтобы жало было полностью окутано. Через пару минут не большой нагар испарится, и уже можно будет на жало взять еще немного свежего припоя после «купания». Оставляем так паяльник нагретым с каплей минут на 10 – 15.

Разновидности паяльных станций

Сначала надо определиться, какой тип паяльной станции у вас имеется, поскольку каждый вид отличается конкретными принципами действия. Обычная станция имеет контактный паяльник. Если же вместо него установлен особый термофен, перед вами термовоздушная станция.

Также выпускают смешанное оборудование, где есть и паяльник для контактной работы, и маленький фен. Инфракрасные станции не рекомендуются для использования новичкам, в первую очередь, из-за высокой стоимости (иногда цена уравнена к бюджету на целый автомобиль).

Без тщательного изучения технических нюансов можно с уверенностью сказать, что все из указанных паяльных станций схожи меж собой, поскольку в основе лежит блок управления. В нем размещена управляющая электроника и трансформатор. В дешевых моделях — аналоговые элементы управления, а в дорогих — качественные цифровые компоненты. Теперь стоит остановиться на каждой категории станций подробнее.

• Контактная модель комплектуется разборными пальяниками со съемными нагревательными элементами. Часто в таких устройствах можно заменить жало для конкретного вида пайки. Многие контактные станции выпускают для опытных пользователей, так что всегда можно подобрать для оборудования отдельные аксессуары, помогающие в некоторых сложных и нестандартных видах работ.
• Паяльная станция с термофеном в блоке управления может содержать вентилятор или компрессор. Также последний элемент могут размещать прямо в фене. Припой при работе с феном нагревается за счет горячих воздушных масс, так что можно равномерно прогревать не один контакт, а всю деталь. С помощью термофена можно отпаивать и многовыводные компоненты.
• Смешанные станции от некоторых производителей могут иметь оловоотсос, но цена на оборудование при этом будет в несколько раз выше.
• Инфракрасные устройства вместо фена или контактного паяльника обладают нагревательным элементом инфракрасного типа. Стоят они дороже всех остальных паяльных станций, но и помогают даже в работе со сложными элементами.

Подготовка паяльника к работе

В быту используются «обычные» электрические паяльники. Есть, работающие от 220 В, есть — от 380 В, есть — от 12 В. Последние отличаются небольшой мощностью. Используются, в основном, на предприятиях в помещениях с повышенной опасностью. Можно их применять и в бытовых целях, но нагрев их происходит медленно, да и мощность маловата…

Выбрать надо тот, Который удобно «лежит» в руке

Выбор мощности

Мощность паяльника выбирается в зависимости от характера работы:

• Для работы с электронными элементами — 40-60 Вт.
• С толщиной спаиваемых деталей до 1 мм — 80-100 Вт.
• Толстостенные элементы — со стенкой 2 мм — требуют мощности от 100 Вт и выше.

  Паяльники бывают разной мощности, работают от разного напряжения

В домашнем хозяйстве достаточно иметь два паяльника — один маломощный — 40-60 Вт, и один «средний» — около 100 Вт. С их помощью можно будет покрыть около 85-95% потребностей. А пайку толстостенных деталей все равно лучше доверить профессионалу — тут нужен специфический опыт.

Подготовка к работе

Когда паяльник включается в сеть первый раз, часто он начинает дымить. Это выгорают смазочные материалы, которые были использованы в процессе производства. Когда дым перестает выделяться, паяльник выключают, ждут пока он остынет. Дальше надо заточить жало.

Сначала надо выжечь смазку

Заточка жала

Далее надо подготовить к работе жало. Это цилиндрический стержень, сделанный из медного сплава. Фиксируется при помощи прижимного винта, который находится в самом конце термокамеры. В более дорогих моделях жало может быть слегка заточено, но, в основном, заточки нет.

Как подготовить паяльник к работе

Изменять будем самый кончик жала. Использовать можно молоток (сплющивать медь как вам нужно), напильник или наждак (просто стачивать ненужное). Форму жала выбирают в зависимости от предполагаемого типа работ. Его можно:

• Сплющить в виде лопатки (как у отвертки) или сделать плоской с одной стороны (угловая заточка). Этот тип заточки нужен, если паяться будут массивные детали. Такая заточка увеличивает плоскость соприкосновения, улучшает передачу тепла.
• Сточить край жала в острый конус (пирамидку) можно, если предполагается работа с мелкими деталями (тонкие провода, электродетали). Так проще контролировать степень нагрева.
• Тот же конус, но не такой острый подойдет для работы с проводниками большего диаметра.

Более универсальным считается заточка «лопаткой». Если ее сформировать при помощи молотка, медь уплотняется, корректировать наконечник надо будет реже. Ширину «лопатки» можно делать больше или меньше, подрабатывая ее по сторонам напильником или наждаком. С этим типом заточки работать можно с тонкими и средними паяемыми деталями (поворачивать жало в нужное положение).

Лужение паяльника

Если жало паяльника не имеет защитного покрытия, его необходимо залудить — покрыть тонким слоем олова. Это защитит его от коррозии и быстрого износа. Делают это при первом же включении инструмента, когда дым перестал выделяться.

Первый способ лужения жала паяльника:

• довести до рабоче температуры;
• прикоснуться к канифоли;
• расплавить припой и растереть его вдоль всего жала (можно деревянной щепкой).

Второй способ. Смочить тряпку раствором хлористого цинка, нагретое жало потереть о тряпку. Расплавить припой и куском поваренной каменной соли растереть его по всей поверхности жала. В любом случае медь должна покрыться тонким слоем олова.

https://youtube.com/watch?v=OcjdNHBTDws

Металлическая губка

В продаже нередко встречаются паяльники с рабочей частью, покрытой особыми защитными составами из нержавейки (такое покрытие называют «необгораемым»). Оно имеет толщину в несколько микрон, так что заточка и лужение наконечника совершенно недопустимы из-за возможности разрушения покрытия при сильном трении.

В этом случае используется простейший способ сухого лужения и очистки жала, реализуемый с помощью стальной губки.

Её пружинящие ячейки обеспечивают хорошую притирку жала и позволяют быстро залудить его рабочие поверхности. Этим способом можно пользоваться при подготовке паяльников, оснащённых керамическими и никелевыми наконечниками, а также имеющих очень тонкое жало.

Специальную стальную сетку можно поменять на обычную кухонную губку. Для очистки самой губки достаточно просто постучать сеточкой по столу, после чего все остатки припоя вывалятся низ неё. Стоимость этой чистящей принадлежности не превышает пятидесяти рублей, так что можно купить её сразу с запасом.

При любом из предложенных вариантов повреждение паяльника из-за сильного давления практически исключено.

Очистка в процессе работы

Правильно облудить паяльник важно не только во время подготовки к работе. Спустя какое-то время пайки может случиться так, что материал снова не будет липнуть к основанию

Это происходит через минут 15. Под слоем лужения обгорает медь. Существует несколько способов как правильно залудить паяльник во время работы.

Бруском дерева

Брусок дерева неотёсанный всегда должен находиться под рукой у мастера. Используют хвойные породы, поскольку такая древесина имеет природную канифоль. На древесину наливаю флюс и ложат немного припоя. Как только на жале появляется окалина, натирают его о дерево. Во время этого процесса основание очищается и облуживается.

Губка из металла

Способ моментального лужения основания паяльника. Заводские паяльные установки оснащены подобным устройством в виде губки из стали в контейнере.

Мастеру удобно пользоваться подобным методом, но его можно улучшить. Низ губки измазывают флюсом — паяльным салом. При неглубоком погружении жала оно будет просто очищаться. А если на основание нанести припой и макнуть его глубоко, до основания губки, то очистка будет совмещена с лужением.

Метод оптимален для современных наконечников с керамическим или никелевым напылением. Даже паяльники с тонким жалом из меди можно так очищать и залуживать. Повреждения устройству сложно нанести даже при сильном нажатии.

Использование канифоли

Способ для традиционного инструмента с простым жалом из меди. Металл быстро окисляется и через 10−15 минут припой уже не подцепить. Если почистить отдельно от флюса, то мастер не успеет донести паяльник — так быстро проходит окисление.

Чистят инструмент из-за этого в канифоли. Под паяльник ложат надфиль, можно воспользоваться стальной проволокой. Затем жалом трут до того момента, пока флюс не расплавится. Припоя не должно быть.

Как облудить необгораемое жало

Обычное медное жало имеет недостатки: оно понемногу выгорает, требуя частого повторения вышеописанных процедур по очистке. С него невозможно убрать весь припой, что требуется для пайки корпусов некоторых микросхем.

Этих недостатков лишены необгораемые жала, поверхность которых покрыта слоем никеля. Но за ними нужен особый уход. Слой покрытия тонкий, его нельзя царапать. Поэтому никелированные жала нельзя чистить напильником, надфилем и даже наждачной бумагой. Нельзя даже стряхивать с них припой ударами о подставку паяльника. Если слой покрытия будет поврежден, то из-под него будет вымываться медь и жало придет в негодность. Поэтому и облудить его так, как медное, не получится.

Для того, чтобы залудить необгораемое жало, потребуются:

• кусок хлопчатобумажной ткани (можно использовать старое полотенце);
• канифоль;
• припой.

Ткань нужно обильно смочить в воде и отжать, а в баночку с канифолью кинуть небольшой кусочек припоя. Прогреть паяльник, затем энергично потереть его жалом о мокрую ткань, стирая окислы. Затем быстро окунуть его в канифоль, расплавляя в ней кусочек припоя. Жало лудится в среде канифоли, которая растворяет остатки окислов. После этого его нужно протереть о ту же ткань, что использовалась вначале.

Для очистки необгораемых жал в процессе работы предназначены специальные целлюлозные губки, которые продаются в магазинах электроники. Губку перед использованием нужно пропитать водой, отжав излишки. Лучше использовать глицерин, при этом она не будет высыхать. При работе нужно периодически протирать жало паяльника о губку, удаляя окислы и излишки припоя.

Еще можно использовать для этих целей проволочную губку (мочалу) из латуни или меди. Ее также продают в радиолюбительских магазинах. Подойдет и мочалка для мытья посуды из нержавеющей стали, но только мягкая, чтобы не царапала жало.

Но все эти способы могут не помочь, если паяльник с необгораемым жалом перегревается. Его температура не должна превышать 300 ˚С. Поэтому использовать их стоит только в паяльниках, имеющих регулировку температуры со стабилизацией.

Регуляторы мощности здесь не помогут, так как трудно подобрать его режим работы. Температура в зависимости от интенсивности пайки постоянно изменяется, когда паяльник бездействует на подставке, она максимальна, когда плавит припой – понижается. Напряжение в сети тоже может изменяться и влиять на температуру. В керамических паяльниках и паяльных станциях организована регулировка с использованием датчика, встроенного в паяльник. Начальная температура задается пользователем, а устройство управления ее поддерживает без его участия. Также не рекомендуется долго держать нагретое необгораемое жало без припоя.

Еще одно достоинство необгораемых жал, предназначенных для керамических паяльников и паяльных станций – они съемные и легко меняются. Производителями выпускается широкий ассортимент жал различной формы и размеров, предназначенных для выполнения разных видов работ. Владельцам паяльников с нихромовым нагревателем приходится идти на ухищрения, чтобы сделать их универсальными: придумывать какие-то вставки, наматывать на жало толстую медную проволоку. Это не делает процесс пайки удобнее, скорее – наоборот. А если вспомнить, что поменять жало у такого паяльника порой не так-то просто, то об использовании различных форм греющих поверхностей для него стоит позабыть совсем.

Подготовка и обслуживание

Чем интенсивнее идет работа, тем скорее жало паяльника выгорает и обрастает чешуйками окалины.

Во время продолжительного нагрева до высоких температур медь, из которой сделан наконечник, частично переходит в расплав олова, а частично истирается о паяемые поверхности и контакты. Происходит физическая и химическая эрозия вещества. Кроме того, под действием тепла происходит окислительная реакция меди с кислородом воздуха. На моделях, позволяющих регулировать температуру, рекомендуется снижать ее при случающихся перерывах в пайке, или просто выключать на это время паяльник.

Последовательность операций по удалению окалины:

• Аккуратно вытащить жало.
• Зачистить слой окалины мелкозернистой абразивной бумагой.
• Нанести на жало графитовый защитный слой, натерев его грифелем простого карандаша, Это замедлит повторное появление слоя окалины.
• Легко постукивая по корпусу электронагревателя и поворачивая его, удалить окалину из углубления для медного стержня.
• Вставить жало обратно в крепление.

Для обеспечения электробезопасности следует каждый раз перед началом работы осматривать изоляцию сетевого кабеля на предмет отсутствия механических повреждений и оплавлений.

Время от времени полезно также измерить величину сопротивления изоляции. Замер проводится между контактами вилки и жалом. Значение должно превышать 10 мом.

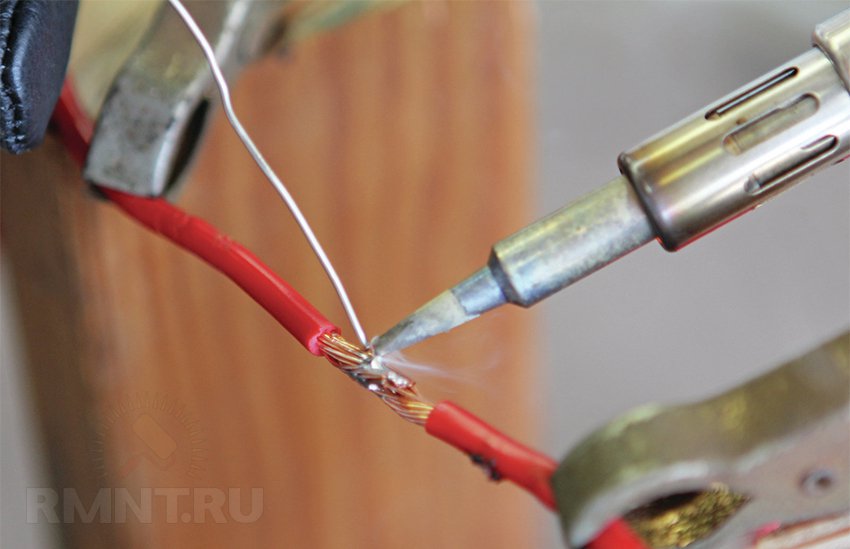

Как залудить жало паяльника во время работы

При пайке из-за нагрева поверхность наконечника окисляется, припой перестает липнуть, накапливаются шлаки сгоревшего флюса, ухудшающие качество пайки. Приходится восстанавливать луженое покрытие. Лучше всего использовать устройство сухой очистки, состоящее из металлической спирали в контейнере. Доработав приспособление добавлением на дно густого флюса без кислоты, например стеарина или паяльного сала, можно решить две задачи:

• очистить поверхность стержня от нагара, потерев его о стружку;
• ухватив каплю ПОС на кончик горячего наконечника и утопив его во флюсе, получим очистку и лужение одновременно.

Как правильно залудить жало паяльника, руководство для пайки

Добрый день начинающие радиолюбители и радиотехники. Сегодня, в этой статье, я расскажу вам, про очень полезную и необходимую вещь, для качественной и надёжной пайки, радиодеталей и электронных схем.

Как правильно залудить жало паяльника, этот навык, пригодиться всем, без этого, просто невозможно грамотно и надёжно выполнять качественный монтаж радиоэлементов.

Для чего нужно лудить паяльник?

Во время монтажа и пайки, необходимо к ножке микросхемы или другого радиоэлемента, добавить некоторое количество олова. Бывают случаи, из-за плохо залуженного жала паяльника, олово ни как не хочет браться. Иногда оно берется в очень малом количестве, или просто берется маленькими шариками или кашей. Поэтому, нужно правильно залудить жало паяльников.

Нормального контакта ножки радиодетали с платой, без залужённого и прогретого паяльника, у вас не получится. Этих бед и неудобств, необходимо избегать и бороться с ними, сейчас я вам расскажу, как это сделать, последовательно, объясняю доступным языком и иллюстрирую всё это фотографиями.

Подготовка паяльника к лужению и работе

Допустим, у вас имеется паяльник, он либо новый только с магазина, либо ваш рабочий, но с пятнами перегрева и раковинами от температуры на жале. Вследствие этого, пайка электроники становиться не качественной и неудобной.

Для начала лужения паяльника, жало необходимо почистить или поправить с помощью специальных средств. Можно использовать напильник, только желательно мелкий, наждачную бумагу и надфиль из набора.

При отсутствии перечисленного инструмента, можно использовать любой абразивный предмет, хоть кирпич.

Снимаем окислы и гарь, если паяльник новый, стачиваем все заусенцы и сразу придаём форму жалу, которое нам необходимо или будет удобно. В конце процедуры, у вас должно получиться, чистое, гладкое и немного блестящее жала паяльника. Сейчас вы узнаете, как правильно залудить жало паяльника.

Приступаем к  лужению жала паяльника

Для следующих действий, нам будет необходимо, сам паяльник, розетка для его подключения к сети 220 вольт 50 Герц, деревянная дощечка, припой и канифоль.

Включаем паяльник в сеть и ждём, когда паяльник начнёт нагреваться, это станет понятным, когда появится характерный запах гари, и сразу макаем его в канифоль и оставляем нагреваться.

Как только канифоль на жале паяльника начинает закипать, добавляем к нему кусочек олова или припоя. Как только кусочек припоя начал расплавляться, немедленно начинаем тереть его об деревянный брусок.

Продолжаем это трения до получения положительного результата. Когда по всей поверхности жала, его рабочей части, ту которую мы зачищали, не образуется тонкая плёнка припоя.

Возможно, это может не получиться с первого раза, повторите попытку, и всё получится.

Как правильно залудить жало нового паяльника

Если паяльник только куплен, с ним требуется провести те же самые действия, что с рабочим. Но предварительно, его необходимо как следует прогреть, чтобы спираль и сама рабочая часть паяльника обгорели от масла и прочего ненужного напыления.

После прогревания, следует дать ему остыть, и приступить к лужению паяльника.

Рекомендации по использованию паяльника

Со временем, паяльник часто перегревается, и на нём образуются раковины. Со временем она съедают медное жало. После этого его приходится заново, правильно лудить.

Чтобы избежать сей неприятности, всегда после работы, очищайте паяльник от остатков олова, канифоли и прочего материала, которого вы могли коснуться во время работы. Просто смахните остатки, сложенным листком, это продлит его жизнь.

Выполняя эту не хитрую процедуру, ванн не придется, часто лудить жало паяльника.

Особенности покрытий

Паяльники простого типа традиционно имеют медное жало. Материал до сих используется с момента изобретения инструмента из-за своих высоких теплопроводящих свойств. Но есть недостаток — способность к высокому износу. Медь выгорает или растворяется в припое. Недостаток требовалось устранить, и производители стали наносить дополнительное покрытие из никеля или серебра.

Никель обладает высокой прочностью и не изнашивается. Долгий срок службы — это преимущество никелевого покрытия. Недостаток — слабая адгезия. Такой наконечник плохо удерживает припой. Пайку можно выполнить только при подаче припоя непосредственно в зону работы. Рабочую область нагревают жалом, потом ложат небольшую часть припоя или паяльной пасты. Схватывание происходит от нагрева.

Особенности напыления усложняют работу и обслуживание. Поэтому радиолюбители, особенно старшего поколения, предпочитают медные паяльники. Но у медного жала есть недостаток — горячая медь мгновенно окисляется. Взаимодействие с воздухом происходит лишь на тонком слое, но этого достаточно для нулевой адгезии. Тепло тоже передаётся хуже. Выход из ситуации — наконечник всегда нужно покрывать тонким слоем припоя.

Олово нельзя наносить перед пайкой, поскольку под его слоем начинает выгорать медь. На месте выгорания появляются шлаки, из-за которых отсутствует адгезия. Мастер начинает отвлекаться от работы.

Абразивные материалы стачивают покрытие. Никель или керамика нанесены тонким слоем на жало — вот почему нельзя их стачивать. Дорогостоящий наконечник превратится в медный пруток.

Специальные средства для медного жала

Для удаления нагара промышленность выпускает разнообразные средства, накоплен большой практический опыт, который используют в современных технологиях подготовки жала. Подходы к очистке отличаются, хотя, в принципе, сводятся к двум основным вариантам воздействия на гарь: механическому и химическому.

Механические виды очистки

В зависимости от вида предстоящей работы можно выбрать тот или иной абразивный материал. Если есть необходимость сделать жало строго ровным и плоским, следует взять напильник. В остальных случаях можно пользоваться:

• наждачной бумагой;
• точильными камнями;
• абразивными губками.

Для снятия патины с нового паяльника следует взять наждачную бумагу с маленькими зернами. Этого будет достаточно для удаления тонкого производственного слоя. По окончании механической очистки жало обрабатывают канифолью или другой подходящей смолой. Канифольный состав хорошо справляется с удалением налета, состоящего из оксидов и других примесей.

При желании и возможности можно купить готовое приспособление wts-599b. Эта металлическая губка в специальном корпусе очень удобна для использования.

Химические способы

Существуют возможности очистки жала химическими средствами. Выбирать очистители от флюса нужно внимательно, после предварительного ознакомления с металлическим составом жала. Для очистки медных рабочих поверхностей паяльника можно воспользоваться оксидалом. В его составе преобладает хлорид аммония. Жало нагревают, помещают в химическое средство и наблюдают за очищением, которое происходит очень быстро.

По окончании процедуры нагреватель протирают о губку или тряпочку, которую следует предварительно смочить водой.

Вместо оксидала многие мастера применяют порошок, аналогичный по свойствам, с названием нашатырь. Это тот же хлорид аммония, хорошо удаляющий оксидные продукты. При нагревании из него образуются едкие газообразные вещества аммиак и хлористый водород.

Очистку жала химическими препаратами нужно проводить при хорошей вентиляции потому, что выделяются едкие пары кислоты и аммиака.

Очень хороший результат дает очиститель от флюса flux-off. Он продается в виде аэрозоля, легко удаляет плотные продукты разложения расходных материалов. Любые флюсовые наслоения, остатки оловянно-свинцового припоя быстро растворяются. Аэрозоль не должен попадать на пластмассы. Другой материал, например, керамический фиксатор, от углеводородов или эфиров не пострадает.

Для улучшения состояния загрязненного жала можно купить пастообразные активаторы серии goot. Функцию действующего реагента в них выполняет фосфат аммония, смешанный с оловянным порошком. Нагретую до 300 ℃ головку нужно погрузить в пасту, повращать в ней. Обычно, одного приема бывает достаточно. При необходимости процедуру можно сделать повторно.

Народные методы

Изобретательные мастера и любители находят выход из положения в тех случаях, когда рядом нет специальных средств. Можно взять обычную пищевую лимонную кислоту, хранящуюся на любой кухне, окунуть в нее разогретое жало. Результат не заставит себя ждать – очистка проходит быстро и успешно.

Некоторые умельцы пробуют соду, спирт, аспирин, аптечный глицерин, другие домашние средства. Впечатления накопились разные. Существует множество составов с известным эффектом, поэтому увлеченно состязаться в смекалке не имеет смысла.

Классический метод и профилактика

Предыдущие способы придумали мастера относительно недавно. Наши предки, даже ещё отцы, делали лужение несколько иначе. Для этого требовался напильник с мелкой насечкой, верстак для работы (можно заменить доской), канифоль и максимально тугоплавкий припой.

Порядок действий:

1. Зачищают одну грань основания.
2. Глубоко погружают инструмент в канифоль и натирают грань о дерево.
3. Контакт о дерево проводят на месте, где предварительно заготовлен припой. Процедуру повторяют несколько раз.
4. Занимаются второй гранью.
5. Залуживают круглую поверхность прута.

Процедура отнимет минут 10, не меньше. Большое количество времени на подготовку окупается тем, что с инструментом можно работать несколько дней без особой подготовки.

Работа продолжительное время спровоцирует перегрев. Повышение температуры усиливает окисление и прут приходится готовить к работе чаще. Дабы избежать лишних процедур следует придерживаться некоторых правил.

Профилактические меры от окисления:

• Максимальную мощность нельзя использовать постоянно.
• Регулятор температуры в паяльной станции следует выставлять на минимально возможное значение.
• Опытные мастера оснащают подставку для паяльника выключателем с ограничителем напряжения — при неиспользовании инструмента нагрев сохраняется, а покрытие не окисляется.
• После каждой пайки следует восстановить покрытие.

Инструмент всегда нужно держать наготове. После продолжительного простоя жало паяльника не лудится из-за сильного окисления. Восстановление адгезии покрытия, особенно из меди, проводят канифолью. После погружения в неё жало натирают тканью х/б. Во время работы паяльник тоже периодически нужно очищать.

Originally posted 2018-07-04 08:12:15.

Подготовка и обслуживание

Чем интенсивнее идет работа, тем скорее жало паяльника выгорает и обрастает чешуйками окалины.

Во время продолжительного нагрева до высоких температур медь, из которой сделан наконечник, частично переходит в расплав олова, а частично истирается о паяемые поверхности и контакты. Происходит физическая и химическая эрозия вещества. Кроме того, под действием тепла происходит окислительная реакция меди с кислородом воздуха. На моделях, позволяющих регулировать температуру, рекомендуется снижать ее при случающихся перерывах в пайке, или просто выключать на это время паяльник.

Последовательность операций по удалению окалины:

• Аккуратно вытащить жало.
• Зачистить слой окалины мелкозернистой абразивной бумагой.
• Нанести на жало графитовый защитный слой, натерев его грифелем простого карандаша, Это замедлит повторное появление слоя окалины.
• Легко постукивая по корпусу электронагревателя и поворачивая его, удалить окалину из углубления для медного стержня.
• Вставить жало обратно в крепление.

Для обеспечения электробезопасности следует каждый раз перед началом работы осматривать изоляцию сетевого кабеля на предмет отсутствия механических повреждений и оплавлений.

Время от времени полезно также измерить величину сопротивления изоляции. Замер проводится между контактами вилки и жалом. Значение должно превышать 10 мом.

Последовательность работ при ремонте

Для устранения обрыва в проводах или вилке сначала с помощью мультметра (тестера) выявляется точное место нахождения повреждения. И лишь после этого выбирается один из возможных способов ремонта паяльника.

Так, при обнаружении обрыва в подводящем проводе или вилке, эти части проще всего целиком заменить исправным изделием. Для этого удобнее просто нарастить неповреждённую часть, припаяв к ней новый сетевой шнур.

При наращивании подводящего провода особое внимание уделяется изоляции отдельных жил. Надёжнее всего защитить каждую из них поливинилхлоридной трубкой (кембриком)

В случае, когда сгорела обмотка паяльника – придётся вскрыть защитный кожух (крышку) и полностью разобрать нагревательный элемент, отсоединив его от питающих проводов.

При перемотке спирали необходимо внимательно следить за тем, чтобы соседние витки располагались на удалении один от другого, а между рядами намотки укладывалась слюдяная прокладка.

По окончании намоточных работ к концам нихромовой проволоки припаиваются, а затем обжимаются подводящие провода, после чего защитный кожух возвращается на прежнее место. На этом ремонт может считаться законченным.

Особенности лужения современного жала паяльника

Сейчас стержни делаются из меди, покрытой тонким слоем никеля, защищающим от обгорания или керамики. Не допускается механической обработки, его нельзя даже царапать. Для удаления излишков ПОС или продуктов выгорания флюса можно протирать его куском мокрой не синтетической ткани, если нет специальной губки или очистителя из латунной стружки.

Как залудить жало паяльника во время работы

При пайке из-за нагрева поверхность наконечника окисляется, припой перестает липнуть, накапливаются шлаки сгоревшего флюса, ухудшающие качество пайки. Приходится восстанавливать луженое покрытие. Лучше всего использовать устройство сухой очистки, состоящее из металлической спирали в контейнере. Доработав приспособление добавлением на дно густого флюса без кислоты, например стеарина или паяльного сала, можно решить две задачи:

• очистить поверхность стержня от нагара, потерев его о стружку;
• ухватив каплю ПОС на кончик горячего наконечника и утопив его во флюсе, получим очистку и лужение одновременно.

Процедура подходит для тонких медных, с никелевым покрытием и керамических сердечников. Проводится, когда окись начинает мешать работе.

Как залудить необгораемое жало

Наконечник легко лудится, если его горячим тщательно протереть влажной тряпочкой без синтетики и моментально опустить во флюс. Затем палочкой сплава натирать рабочую поверхность до полуды, протереть стержень тряпкой и приступать к работе.

Как залудить жало паяльника деревянным бруском

Если на поверхности есть значительный слой окисла, а механически абразивами или напильниками ее снимать нельзя, хорошо помогает при лужении брусок или дощечка хвойного дерева.

1. Брус расположить так, чтобы волокна древесины были сориентированы перпендикулярно движению при натирании.
2. Включается питание, на дощечку выкладываются маленькие кусочки канифоли и ПОС.
3. Нагревшийся стержень ставится в кусок канифоли, которая образует расплавившуюся лужицу.
4. Наконечник накрывает олово. После расплавления начинается движение наконечника поперек волокон, не покидая пределов канифоли.

Слой окисла растворяется горячей канифолью, сплав втирается в поверхность.

Чистое жало паяльника.

Как залудить жало в канифоли

Слабо окисленная поверхность легко залудится в банке с канифолью с положенным туда кусочком ПОС. Протертым наконечником растопить сплав в емкости с канифолью. Такая работа сопровождается выделением большого количества смолистого дыма и должна выполняться на свежем воздухе или в хорошо проветриваемом помещении.

Долговечность покрытия или полуды жала определяется температурным режимом. Вредно работать паяльником на максимальной мощности без необходимости. Там, где нельзя штатно изменять температуру нагрева, используйте приспособленные регуляторы мощности, самодельные ограничители напряжения в паузах паяния.

Подготовка нового паяльника

Подготовка паяльника к работе заключается в том, чтобы прокалить его исполнительную часть (жало) до такого состояния, при котором оно сможет полноценно выполнять свои функции.

Дело в том, что у любого паяльного инструмента, только что принесённого из магазина, на жало имеются следы окислов меди (они образуются после длительного контакта с воздухом). Естественно, что этот налёт ухудшает контакт с рабочими составами (припоем и флюсом).

Для достижения этого необходимо предпринять следующие шаги:

• Во-первых, следует тщательно прокалить жало до состояния, пока металл не приобретёт красновато-оранжевый оттенок. С этого момента оно будет обгорать, то есть начинается процесс термического выжигания остатков окислов, сопровождающийся характерным резким запахом.
• Во-вторых, по истечении определённого времени, когда на поверхности жала появится характерный для меди нагар, следует соскрести его любым острым металлическим предметом.
• В-третьих, очищенное от нагара жало паяльника должно пройти ещё одну операцию, называемую лужением. Для того чтобы качественно залудить наконечники любого типа следует научиться отличать варианты их исполнения.

В чём суть пайки

В паяльном деле используется способность одних металлов в расплавленном состоянии эффективно растекаться по поверхности других под действием гравитации и умеренного поверхностного натяжения. Соединение пайкой неразъёмное: две соединяемые детали как бы обволакиваются слоем припоя и остаются неподвижными после его застывания.

Поскольку мы будем рассматривать пайку именно в контексте пайки металлов, то наиболее важными параметрами будут прочность механического и проводимость электрического соединения. В большинстве случаев это прямо пропорциональные величины и если две детали плотно схвачены, то и проводимость между ними тоже будет высокой. Однако припой имеет удельное сопротивление выше, чем даже у алюминия, поэтому его слой должен быть как можно более тонким, а укрывистость — максимально высокой.

Для того чтобы пайка была возможна в принципе, существует два условия. Первое и важнейшее — чистота деталей в месте спайки. Припой присоединяется к поверхности металла на атомном уровне и наличие даже малейшей оксидной плёнки или загрязнений сделает надёжное прилипание невозможным.

Второе условие — температура плавления припоя должна быть значительно ниже температуры спаиваемых деталей. Это кажется очевидным, но существуют припои с температурой плавления выше, чем у алюминия, к примеру. Кроме того, если реальная разница в температурах плавления недостаточно высока, при застывании припоя температурная усадка деталей может помешать нормальному формированию кристаллической решётки припоя.
