Узлы примыканий шиферной кровли к стенам и трубам на крыше
В местах примыкания кровли
к выступающим над кровлей к стенам и парапетам следует предусматриватьзащитные фартуки из оцинкованной кровельной стали, верхний конец которых вводят в борозду, закрепляют на стене и герметизируют. Нижний конец фартука должен перекрывать не менее одной волны.
По скату кровельзащитные фартуки должны укладываться снизу вверх и иметь нахлестку не менее100 мм . Последний на скате уголок соединяютс коньком крыши . Место стыка уголкафартука и конька крыши заделывают цементным раствором.
ЧИТАТЬ ТАКЖЕ: Устройство плоской крыши для частного дома
Узел устройства поперечного примыкания шиферной кровлик выступающей над кровлей стене показан на рис.14.
Места примыкания шифера к стенам и парапетам должны быть защищены фартуками
, апримыкания к трубам —воротниками из оцинкованной кровельной стали .
Для сопряжения кровли с дымовыми трубами
делаютвертикальный воротник из листовой стали, плотно охватывающийкладку трубы . Во избежание затекания водыв месте примыканияворотника к трубе он поднимается под распушку (утолщение кладки трубы в 1/4 кирпича). Углубление под распушкой называютвыдрой .
Со стороны конька крыши
, для отвода водыот стенки трубы , устраивают распалубку, образующуюдва разжелобка , отводящих воду по обе стороны трубы.
Рядовое покрытиеската крыши устраивается вплотную к стволу трубы. Широкие горизонтальные отвороты переднего (рис.15 поз.5) и боковых (рис.15 поз.6)уголков воротника крепят шурупами, пропускаемыми через гребни волн основного покрытия.
Узел устройства воротника на шиферной кровледля трубы с вентиляционными каналами показан на рис.16.
Для защиты кладки трубы от увлажнения
поверх неё устраиваютколпак из оцинкованной стали .
Стойки антенн
и различные стержнидля закрепления оттяжек должны проходить через отверстияв гребне шиферных листов , жёстко соединяться с несущими конструкциями и защищаться от затекания воды.
Узел закрепления стойки антенны на кровлеиз асбоцементных волнистых листов показан на рис.17.
При смене обделок дымовых и вентиляционных труб
,примыканий и других частей покрытий, выполненныхиз кровельной стали , запуск под листы рядового покрытияиз асбоцементных листов должен быть сделан на прежнюю величину, но не менее150 мм .Напуск разнородных элементов покрытия нафартуки должен быть не менее150 мм .
А. Герметизация стыков в шиферных крышах.
Кровли из волнистых листов
выполняют односкатными или двускатными. Такие кровли применяют на крышах с уклоном 20% и более.В пологих крышах при уклонах кровлиот 10 до 20% должна выполнятьсягерметизация продольных и поперечных стыков .
В районах с продолжительными снежными бурями необходимо предусматривать уплотнение поперечных швов ската крыши
лентами из сжимаемых материалов (гернита, эластичного полиуретана и др.). В складских зданиях для хранения зерна независимо от уклона кровель необходимо предусматривать уплотнение продольных и поперечных соединений между листами.
Для герметизации соединений между асбестоцементными листами
используютгерметизирующие мастики . Необходимо предусматривать герметизацию продольных и поперечныхсоединений кровельных листов , есликарнизные участки кровель затеняются от солнечного освещения соседним строением.
В сухих климатических районах при длине ската кровли до 9 м
и нахлестке листоввдоль ската не менее200 мм допускается предусматривать асбестоцементные кровли из листов ВО и других видовс уклоном 10% , без герметизации соединений.
Какими саморезами крепить профнастил на крышу?
Саморезы для кровли из профнастила изготавливают из высокоуглеродистой стали и покрывают качественной оцинковкой. Они снабжены специальной высокопрочной шайбой и пластиковой прокладкой (EPDM), изолирующей края отверстия от попадания воды и контакта с головкой самореза. Сама шляпка самореза имеет широкую шестигранную головку с метрическим размером М8.
При монтаже кровли используют три вида саморезов диаметром 4,8 мм, различающихся по своему назначению:
- для крепления в нижней полке (подошве) профиля профнастила к обрешетке длиной 35 мм с более тонким острием в виде зауженного сверла и широким шагом резьбы;
- для скрепления листов на верхней полке гребня длиной 20 мм с широким буровидным острием и мелким шагом резьбы;
- для крепления коньковых планок – длиной от 50 до 80 мм.
Саморезы для кровли
Нагрузки
Способность конструкции выдерживать все нагрузки и при этом нормально функционировать зависит от типа материала и его размеров. В качестве материалов можно использовать доску, брус, металлопрофиль. Размеры и шаг монтажа для каждой кровли индивидуальны. При монтаже можно проверять прочность конструкции своим весом, который должен составлять около 80 кг.
Используемый инструмент и материалы
При строительстве своими руками обрешетка и контробрешетка предполагают использование следующих материалов:
- Уровень и рулетка.
- Брус и доски.
- Дрель, шуруповерт и болгарка.
- Ножовка по дереву.
При монтаже рекомендуется брус и доски покрыть специальными водозащитными и антисептическими средствами. Материалы должны быть полностью сухими без наличия дефектов.
Статья по теме: Конструкция стропильной системы двухскатной крыши
Сплошная обрешетка под листовые кровельные материалы
Если вы хоть раз встречались с листовыми материалами, то знаете, что их согнуть их достаточно сложно из-за их высокой жесткости. Но в строительной сфере не редко можно встретить и те материалы, которым ее не хватает. К таким продуктам можно отнести тонкие металлические листы. Для их монтажа используется сплошная обрешетка, хотя при большей жесткости они могли бы укладываться и на разряженную.
Такая обрешетка создается из обрезной доски, ее минимальная толщина равняется 25 миллиметрам. Что касается ширины, то она ни в коем случае не должна превышать 14 сантиметров. Все пиломатериалы на момент строительства должны быть сухими и обработаны защитными составами. В случае, когда шаг стропильных ног составляет 1 метр и монтированная доска прогибается под весом вашего тела, то придется создать двухслойную систему.

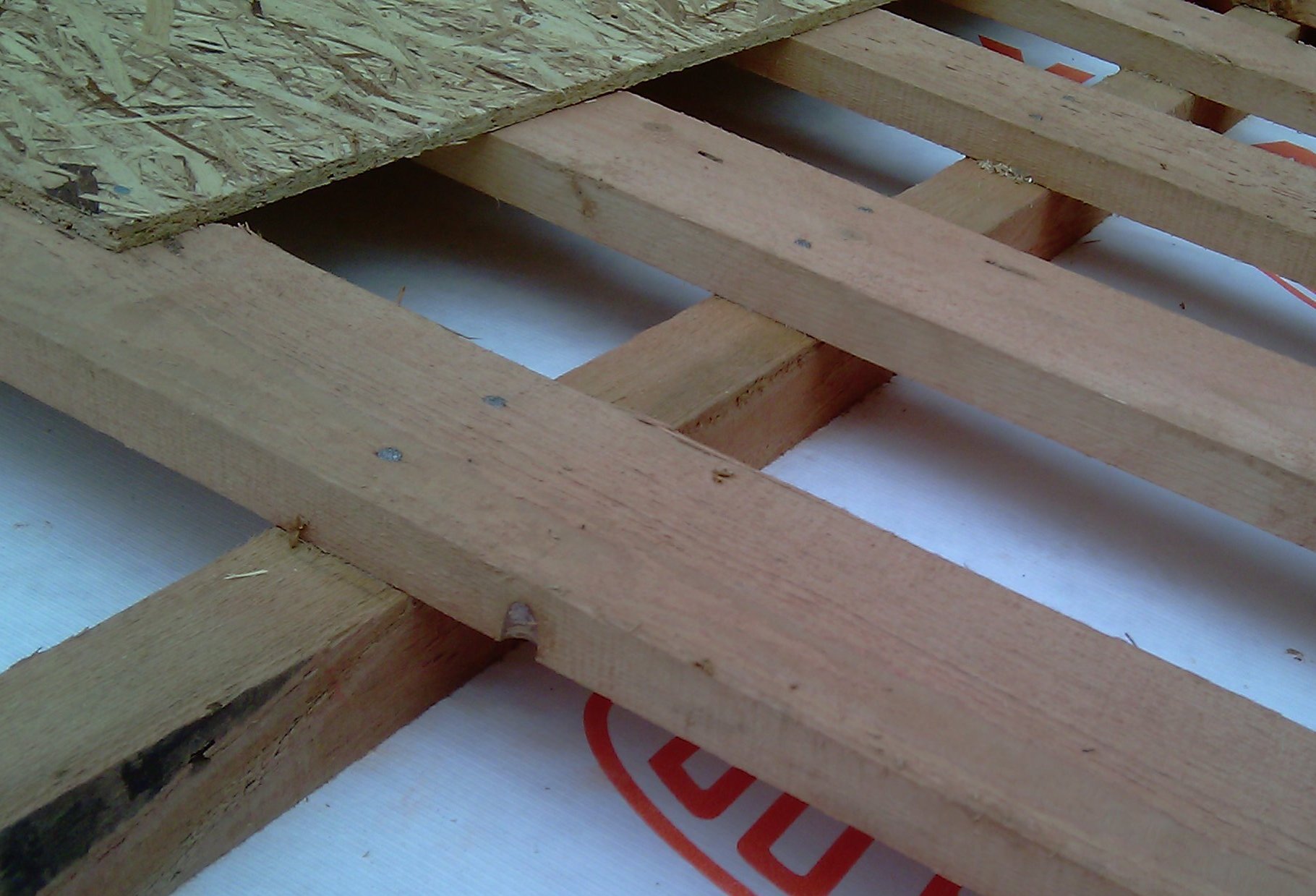

Обрешетка в два слоя создается при помощи установки дополнительных брусков, которые крепятся на стропильных ногах, параллельно коньку. Сечение данных элементов должно составлять примерно 50х50 миллиметров, можно больше. После этого слоя укладывается следующий, он располагается поверх данных брусков диагонально или вертикально.
Гвозди для обрешетки в данном случае должны быть в два раза больше прибиваемой доски, например, если вы планируете устанавливать доску, толщиной в 25 миллиметров, то вам подойдет метиз, длина которого составляет 50 миллиметров.
Поверх такой обрешетки не редко укладывают рубероид или кровельный пергамин. Данные материалы способствуют выравниванию кровельной поверхности и играют роль дополнительной гидроизоляции. Их укладка должна производиться технологией «внахлест». Стоит отметить, что получившееся основание будет не только отвечать требованиям, но и подходить практически под все виды кровельных материалов, например, металлочерепицу, профлист, толстые фальцевые картины, асбестоцементные листы, еврошифер и мягкую черепицу
Такой плотный кровельный пирог обладает отличной звукоизоляцией, что является важной особенностью при создании кровель из металлических покрытий
Требования к обрешетке
Прежде чем рассматривать виды обрешеток, необходимо вспомнить или узнать про особенности ее создания.
Все пиломатериалы, входящие в состав кровельной системы должны пройти пропитку антисептиками и антипиренами
Данные растворы защищают структуру пиломатериалов от гниения и всевозможных организмов, а также повышают степень возгорания древесины.
При заготовке пиломатериалов очень важно рассмотреть их на наличие дефектов. На этом этапе выявляются сколы, трещины, поверхности с сучками и аналогичные проблемы
На момент монтажа очень важно, чтобы влажность древесины не составляла более 22 процентов, так как при ее высыхании может начаться процесс коробления, который повредит не только систему обрешетки, но и весь кровельный пирог.
Порода древесины должна быть не сильно плотной, дабы не создавалось излишнее давление на мауэрлат и на здание в целом. Но в тоже время очень важным параметром является прочность.
Элементы обрешетки, как правило, крепятся к стропильным ногам при помощи гвоздей. Использование саморезов в некоторых случаях может быть нецелесообразно, так как их вкручивание в некоторые породы древесины становится причиной образования трещины.
Длина метизов подбирается из расчета длина доски + треть всей длины. Только благодаря таким значениям гвоздевое соединение можно считать надежным.
Работать с древесиной можно исключительно в сухую солнечную погоду, от этого опять же зависит ее влажность.
Теперь, давайте изучать обрешетки под разные кровельные покрытия.
Устройство обрешетки под шифер, как выполнить правильно ↑
Асбестоцементные листы имеют немалый вес, поэтому обрешетка под шифер, ее устройство из какой доски делать обрешетку требуют особого внимания. Оптимальной толщиной бруса для ее изготовления считается 50–75 (здесь и в дальнейшем без специальных указаний – мм).
Если брус окажется слишком тонким, безопасность каркаса может оказаться под угрозой, а если чересчур толстым, то он сам может деформироваться от воздействия влаги.
Сплошная обрешетка кровли для этого материала необязательна, так как его листы сами имеют довольно хорошую прочность. Вполне достаточно, чтобы крепление шифера проводили в трех точках: по краям и в середине. Дополнительная опора может понадобиться только для шифера нестандартных размеров, иначе говоря, имеющие большую длину и/или ширину. Расчет обрешетки крыши, как известно, производят вместе со стропильной системой, поэтому для стандартных (120×68 см) – расстояние между досками в 50 см считается оптимальным.
Устройство кровельного пирога, которое включает также опалубку, для «холодных» крыш и «теплых» мансардных – несколько отличается. Если в первом случае крепление обрешетки к стропилам проходит через натянутую на них гидроизоляцию, то во втором – прежде выполняют утепление с установкой гидропароизоляционных пленок или специальных антикондесантных мембран.
Обрешетка под шифер на крыше своими руками: пошаговая инструкция
Перед началом работ проверяется плоскостность всех скатов. Если обнаруживаются отклонения, их можно исправить на этом этапе с помощью выравнивающих прокладок.
Материалы сортируются и укладываются вблизи зоны монтажа. Они должны быть защищены от падения, в том числе при ветре. Все ненужные предметы необходимо убрать, остальные закрепить для безопасности.
Первый ряд обрешетки крепится к стропилам параллельно краю карниза. Для создания опоры для шифера под бруски укладывается прокладка из обрезка фанеры толщиной 6 мм. Для разметки линии обрешетки используется шнурок. Его фиксируют по краям ската и выравнивают по нему все элементы.
Каждый брусок прибивается к стропильной ноге оцинкованным гвоздем или прикручивается саморезом длиной 90 мм. Доски крепятся 2 метизами в каждом соединении. Чтобы избежать растрескивания, от кромки нужно отступить не менее 4 диаметров гвоздя.
Второй ряд укладывается с шагом, принятым для данного типа обрешетки. Для однородных пиломатериалов удобно использовать шаблон — обрезок доски, бруска или кусок фанеры, длина которого равна расстоянию между обрешетинами. Чтобы стык в ряду получился со смещением, начинать нужно с более короткого элемента. Толщина обрешетки здесь должна быть увеличена на 3 мм, поэтому необходимо подложить прокладку.
Третий ряд — это опора для верха листов первого ряда и низа листов второго ряда. Здесь толщина покрытия максимальна, поэтому прокладка не требуется. Стык так же смещается относительно предыдущего ряда брусков.
Далее цикл повторяется до достижения верха крыши. Последний ряд укладывается с шагом, получившимся по факту. Если на скате должно поместится целое число листов, промежуток будет равен шагу. Если расстояние другое, шифер придется подрезать.
Назначение и расположение пароизоляции
Известно, что кровельный пирог состоит из нескольких слоев (потому он так и называется). Он может включать различное количество прослоек, но неизменными остаются гидро-, тепло- и пароизоляция. И если гидроизоляция призвана не давать влаге сверху проникать внутрь дома, то пароизоляция не дает испарениям изнутри попадать в кровельный пирог.
Крайне важно расположить пароизоляцию ниже теплоизоляционного материала, поскольку иначе он будет впитывать пар, идущий снизу, набухать и отсыревать. Однако все мы знаем, что бывают и неутепленные кровли, неужели их можно делать без пароизоляции? К сожалению, нет – пароизоляция не только сохраняет утеплитель, но также поддерживает комфортный микроклимат внутри помещения. Если ее не будет, в доме будет очень душно и влажно, и уютное жилье превратится в обычную теплицу
Если ее не будет, в доме будет очень душно и влажно, и уютное жилье превратится в обычную теплицу.
Чтобы полностью оценить и понять устройство пароизоляции кровли, следует изучить строение кровельного пирога:
- Кровельное покрытие может быть сплошным или состоять из сегментов (черепица, шифер). Его укладывают на деревянную обрешетку или монолитное основание.
- Гидроизоляционный слой – защищает последующие слои от проникновения влаги снаружи. Представляет собой водонепроницаемый нетканый материал, который прикрепляют к обрешетке, оставляя небольшой зазор между следующим слоем.
- Утеплитель – кровельные теплоизоляционные материалы представляют собой плиты с минимальной теплопроводностью. Они могут быть сделаны из прессованной минеральной или каменной ваты, пенопласта или пенополиуретана. В зависимости от материала отличается и водополглощение, что также влияет на выбор пароизоляции. Пенополиуретан и пенопласт практически не боятся влаги, а вот минеральная и каменная вата требуют установки качественной пароизоляции.
- Пароизоляционный слой – пленки или мембраны устанавливают на обрешетку сразу после утеплителя и оставляют зазор между обшивочным потолочным материалом, чтобы обеспечить естественное вентилирование. Когда водяной пар, идущий снизу, будет попадать на мембрану, образуется конденсат, который будет стекать вниз и высыхать из-за проветривания подкровельной части.
Даже самая качественная и современная пароизоляция не будет «работать», если не позаботиться о вентилировании крыши. Вентиляция важна в любое время года – зимой она поможет сохранить тепло и предотвратит обледенение крыши, а летом подарит больше прохлады.
Если в крыше дома отсутствует или неправильно установлена пароизоляция, это неизбежно повлечет за собой образование невыветриваемого конденсата, сырости, плесени и грибков. В конечном итоге деревянные конструкции и элементы крыши сгниют и разрушатся.
Как сделать под мягкую кровлю
Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской. Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.
Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.
Основные виды и размеры
Обрешетка для шифера, как плоского, так и волнового, делается со значительным отступом досок или брусьев друг от друга. Иными словами, она является разреженной. Это дает возможность сэкономить значительное количество пиломатериала. При этом эксплуатационные характеристики кровли не ухудшаются.
Задаваясь вопросом, как сделать обрешетку для шиферной кровли, в первую очередь нужно изучить основные величины характерные для этого элемента стропильной системы. Их всего две:
- первая – это шаг обрешетки, то есть расстояние между брусьями или досками. Оно напрямую зависит от характеристик выбранного кровельного материала. В данном случае шифера. Он не провисает и имеет листы достаточной длинны, которые нужно закреплять в трех местах: сверху, снизу и по центру. Таким образом имеется возможность сделать довольно большой шаг, равный 500-700 миллиметрам;
- вторая – это размер сечения брусьев или досок. Для стандартных асбестоцементных листов требуется использовать брусья сечением 50×50 миллиметров. Если в качестве кровельного материала используются усиленные листы, отличающиеся большими габаритами, то сделать обрешетку под шифер нужно из брусьев сечением 75×75 миллиметров. Если используются не брусья, а доски, то в первом случае их толщина должна быть не меньше 2.5 сантиметров, а во втором 4.
Как правило, обрешетка крыши изготавливается путем прибивания досок или брусьев поперек ската на стропила. Такая конструкция носит название однослойная. Монтаж подобным способом отличается удобством, ведь у строителей есть возможность перемещаться по уже готовым элементам обрешетки как по лестнице.
Есть и другой способ монтажа обрешетки под волновой и плоский шифер. В результате его использования можно получить двухслойную обрешетку. Принцип монтажа двухслойной обрешетки заключается в установке основы конструкции параллельно коньку и креплении на нее досок или брусьев вдоль ската от конька к свесу. Очевидным недостатком такого способа является увеличение расхода пиломатериала
К плюсам можно отнести улучшение вентилирования чердачного помещения, что немаловажно, если кровля имеет небольшой угол наклона
